FTTH technologie představuje moderní způsob přímého připojení optického vlákna až k domácnostem, což výrazně zvyšuje rychlost a stabilitu internetu. Využívá se zejména v pasivních optických sítích typu GPON, kde klíčovou roli hraje precizní svařování vláken pro minimalizaci ztrát signálu. Takové řešení umožňuje efektivní přenos dat a podporuje rostoucí nároky na digitální služby.
📋 Shrnutí v bodech
- FTTH znamená Fiber To The Home a zajišťuje optické připojení přímo do domácnosti či firmy.
- PON technologie umožňuje sdílení kapacity mezi více uživateli díky pasivním rozbočovačům s poměry dělení až 1:128.
- GPON standard podporuje rychlosti až 2 488,32 Mbit/s downstream a vyžaduje o 12-15 % nižší investice než ethernetové řešení.
- Typické vlnové délky v PON sítích jsou 1310 nm pro upstream a 1490 nm pro downstream data.
- APC konektory s 8° broušením minimalizují zpětný odraz signálu, což zvyšuje kvalitu přenosu.
Co je FTTH technologie a jak funguje v optických sítích
FTTH technologie (Fiber To The Home) představuje přímé optické připojení až do bytu, rodinného domu nebo firmy, čímž zcela odstraňuje metalické úseky, které jsou běžné u jiných typů optických sítí. Tento způsob připojení minimalizuje útlum signálu a rušení, což umožňuje stabilní a vysokorychlostní přenos dat přímo k uživateli. Na rozdíl od FTTN (Fiber To The Node), kde optické vlákno končí u distribučního uzlu a poslední úsek je veden metalickými kabely (například VDSL2), FTTH eliminuje ztráty spojené s metalickou částí sítě.
Rozdíly mezi hlavními typy optického připojení v optických sítích jsou:
- FTTH vede optické vlákno přímo do bytu nebo domu bez přechodu na metaliku
- FTTB (Fiber To The Building) přivádí optiku do budovy, odkud pokračuje metalické vedení k jednotlivým uživatelům
- FTTC (Fiber To The Curb) přivádí optiku do blízkosti uživatele (například do rozvaděče na ulici), poslední úsek je metalický
- FTTN kombinuje optické vlákno s metalickým vedením, přičemž optická síť končí u distribučního uzlu
FTTH technologie se v moderních optických sítích nejčastěji realizuje pomocí pasivních optických sítí (PON), zejména GPON (Gigabit Passive Optical Network). Tyto sítě využívají pasivní optické rozbočovače (splittery) s dělením signálu v poměrech od 1:2 až do 1:128, což umožňuje sdílení kapacity optické sítě mezi více uživateli bez aktivního zesilování. Konektory APC s úhlem broušení 8° minimalizují zpětný odraz signálu a zajišťují lepší kvalitu přenosu. Klíčovou součástí instalace jsou také svařování vláken a měření kvality signálu pomocí OTDR (Optical Time Domain Reflectometer), které detekuje útlumy, zlomy a další poruchy optického vlákna.
Jak funguje FTTH v optických internetových připojeních
FTTH přenáší data přímo optickým vláknem až do domácnosti, čímž eliminuje ztráty způsobené metalickými kabely a rušení elektromagnetickým šumem. Přenos v pasivních optických sítích probíhá obousměrně, buď samostatnými vlákny, nebo vlnovým dělením (WDM) na různých vlnových délkách: 1490 nm pro downstream (síť → uživatel), 1310 nm pro upstream (uživatel → síť) a 1550 nm pro RF video signál. Vzdálenost mezi centrálním zařízením OLT (Optical Line Terminal) a koncovým zařízením ONU/ONT (Optical Network Unit/Terminal) může dosahovat až 20 km, což umožňuje široké pokrytí bez nutnosti aktivních zesilovačů.
FTTH technologie tak poskytuje rychlosti až několika gigabitů za sekundu, nízký útlum signálu a vysokou spolehlivost připojení, což výrazně zlepšuje kvalitu optického internetu v rámci moderních optických sítí.
Hlavní standardy a technologie používané v FTTH sítích
FTTH technologie využívá různé typy pasivních optických sítí (PON), které umožňují efektivní sdílení optického vlákna mezi více uživateli. Klíčové jsou standardy BPON, GPON a EPON, přičemž měření kvality optických vláken pomocí OTDR je základní součástí instalace a údržby těchto sítí.
Princip pasivních optických sítí (PON)
PON technologie funguje na principu pasivních splitterů, které rozdělují optický signál bez potřeby aktivního zesílení. Tyto splittery umožňují sdílení kapacity optického vlákna až v poměru 1:128 mezi uživatele, což výrazně snižuje náklady na infrastrukturu. Díky tomu jsou PON sítě efektivní pro rozvody v rámci FTTH technologií. Pasivní optická síť nevyžaduje elektrické napájení na trase mezi centrem a koncovými uživateli, což zvyšuje její spolehlivost.
Porovnání hlavních PON standardů: BPON, GPON, EPON
Mezi nejrozšířenější PON standardy patří BPON, GPON a EPON. GPON dosahuje rychlosti až 2 488,32 Mbit/s downstream, což představuje významný nárůst oproti BPON s maximem 622 Mbit/s. EPON nabízí symetrickou přenosovou rychlost 1 244,16 Mbit/s, což je výhodné pro potřeby obousměrné komunikace. Všechny tyto standardy využívají specifické vlnové délky – obvykle 1310 nm pro upstream a 1490 nm pro downstream přenos. Rozdíly v rychlostech a způsobech multiplexace ovlivňují vhodnost jednotlivých technologií pro různé aplikace v optických sítích.
| Standard | Rychlost downstream | Rychlost upstream | Poměr dělení splitteru | Vlnové délky (nm) |
|---|---|---|---|---|
| BPON | 622 Mbit/s | 155 Mbit/s | 1:32 | 1310 / 1490 |
| GPON | 2 488,32 Mbit/s | 1 244,16 Mbit/s | 1:128 | 1310 / 1490 |
| EPON | 1 244,16 Mbit/s | 1 244,16 Mbit/s | 1:32 | 1310 / 1490 |
Měření kvality optických vláken pomocí OTDR
Měření OTDR (Optical Time Domain Reflectometer) je klíčové pro ověřování kvality optických vláken v FTTH sítích. OTDR analyzuje útlum optického vlákna, detekuje zlomy, spojky a další poruchy, které by mohly ovlivnit kvalitu připojení. Pravidelné měření OTDR zajišťuje spolehlivost a dlouhodobou funkčnost pasivní optické sítě. Při instalaci a údržbě FTTH je proto nezbytné provádět měření OTDR, aby bylo možné identifikovat a odstranit případné chyby, například nesprávné svařování vláken nebo problémy v rozbočovačích.
Odborná rada: Podrobné návody a standardy pro měření a testování optických vláken jsou k dispozici na portálu E-agri.cz, který shrnuje technické normy a praktické postupy pro FTTH technologie.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Výhody FTTH oproti jiným přístupovým technologiím
FTTH technologie představuje nejmodernější přístup k internetovému připojení, který přivádí optické vlákno přímo do bytu, rodinného domu nebo firmy. Na rozdíl od DSL, jež využívá metalické vedení s omezenou šířkou pásma a náchylností k elektromagnetickému rušení, FTTH umožňuje dosahovat rychlostí až 2,5 Gbit/s v downstreamu a 1,25 Gbit/s v upstreamu v rámci standardu GPON. Přímé optické připojení eliminuje ztráty signálu spojené s kovovými kabely a zajišťuje stabilní přenos na vzdálenost až 20 km bez aktivního zesílení.
Pasivní optické sítě (PON) využívají rozbočovače s dělením signálu v poměrech 1:2 až 1:128, což umožňuje sdílení kapacity mezi více uživateli bez potřeby aktivních prvků v trase. APC konektory s úhlem broušení 8° minimalizují zpětný odraz a útlum signálu, zatímco svařování vláken zajišťuje trvalé spoje s útlumem pod 0,1 dB. Přesné měření kvality optických vláken pomocí OTDR detekuje zlomy a útlumy, které by mohly ovlivnit kvalitu připojení.
Jaký je rozdíl mezi DSL a optikou?
- FTTH technologie nabízí rychlosti až 2,5 Gbit/s downstream a 1,25 Gbit/s upstream, zatímco DSL je limitována rychlostmi do 100 Mbit/s kvůli metalickému vedení.
- Optické vlákno eliminuje elektromagnetické rušení, což vede k výrazně stabilnějšímu a kvalitnějšímu přenosu dat.
- FTTH umožňuje přenos signálu na vzdálenost až 20 km bez aktivního zesílení, kdežto DSL signál degraduje již po několika stovkách metrů.
- Instalace FTTH v domácnostech zajišťuje přímý přístup k vysokorychlostnímu internetu bez mezilehlých metalických úseků a s minimálním útlumem signálu.
Tip: Pro zajištění optimálního výkonu FTTH sítě je nezbytné provést kvalitní svařování vláken a měření OTDR, které potvrdí správné zakončení a minimální útlum optických tras.
Jak probíhá instalace a měření kvality FTTH optických přípojek
Instalace a měření kvality FTTH optických přípojek představují klíčové kroky pro zajištění spolehlivého připojení v pasivní optické síti. Proces zahrnuje precizní svařování vláken, správné zapojení APC konektorů a kontrolu kvality pomocí měření OTDR.

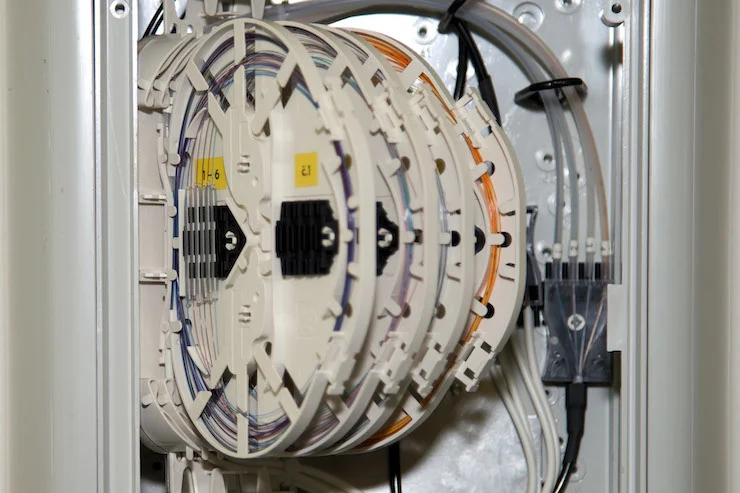

Příprava a svařování optických vláken
Svařování optických vláken probíhá po jejich očištění a přesném zarovnání pomocí specializovaného svařovacího přístroje. Tento postup zajistí trvalé spojení vláken s minimálním útlumem, který by mohl negativně ovlivnit kvalitu signálu v GPON síti. Kvalitní svařování je základem pro stabilní optické připojení v domácnostech.
Použití APC konektorů a jejich význam
APC konektory mají vroubkování broušené pod úhlem 8°, což výrazně snižuje zpětný odraz signálu na rozhraní spojení. Tento úhel pomáhá minimalizovat interferenci a odrazy, které by mohly zhoršit přenos optických dat. Použití APC konektorů je proto standardem při instalaci FTTH technologie v optických sítích.
Měření kvality optických tras pomocí OTDR
Měření OTDR (Optical Time Domain Reflectometer) slouží k detekci zlomení, útlumu a dalších poruch optického vlákna. Přístroj vyhodnocuje kvalitu optické trasy a vybírá optimální parametry pro přenos dat. Tím se ověřuje správná funkčnost FTTH přípojky a minimalizuje riziko ztráty signálu.
- Pokládka kabelu – vedení optického vlákna od rozbočovače k domácnosti
- Příprava vláken – očištění a odizolování ochranných vrstev
- Svařování vláken – spojení pomocí svařovacího přístroje pro minimální útlum
- Zapojení APC konektorů – připojení konektorů s úhlem broušení 8°
- Měření OTDR – kontrola kvality a detekce možných vad na trase
Tip: Pravidelné měření OTDR po instalaci zajišťuje dlouhodobou spolehlivost FTTH připojení v domácnostech.
Ekonomické aspekty a návratnost investic do FTTH
Ekonomické aspekty FTTH sítí výrazně ovlivňuje struktura nákladů, kde přibližně 80 % investic směřuje do pasivní infrastruktury, tedy optických vláken, rozbočovačů a samotné pasivní optické sítě. Zbylých 20 % představují náklady na aktivní zařízení, jako jsou např. optické terminály v domácnostech nebo GPON technologie. Použití GPON výrazně snižuje celkové investice o 12-15 % oproti tradičním ethernetovým řešením díky efektivnějšímu sdílení optických tras a nižším nákladům na aktivní prvky.
Ekonomika FTTH a návratnost investic do FTTH sítí
| Nákladová položka | Podíl na celkových nákladech | Poznámka |
|---|---|---|
| Pasivní infrastruktura | 80 % | Optické vlákno, svařování vláken, rozbočovače |
| Aktivní zařízení | 20 % | GPON, optické terminály |
| Úspora s GPON | 12-15 % | Nižší investiční náklady |
Ekonomické aspekty FTTH technologie zahrnují kromě počátečních nákladů také snížení provozních výdajů díky pasivní povaze infrastruktury. Návratnost investic do FTTH sítí se proto obvykle pohybuje v horizontu 5 až 10 let, v závislosti na hustotě osídlení a využití služby.
Praktické tipy pro správnou instalaci a údržbu FTTH optických sítí, jako je precizní svařování vláken a pravidelné měření OTDR, pomáhají minimalizovat útlum signálu a prodlužují životnost celé sítě. Tyto faktory pozitivně ovlivňují ekonomiku FTTH a zvyšují spolehlivost připojení oproti jiným typům optických připojení.
Bezpečnost a ochrana dat v FTTH sítích
Bezpečnost FTTH sítí vychází z fyzické izolace optických vláken, která výrazně snižuje riziko odposlechu dat ve srovnání s metalickými vedeními. Světelný signál v pasivních optických sítích (zejména GPON) nelze zachytit bez přímého mechanického zásahu do kabelu, což zajišťuje vysokou úroveň ochrany dat. Kromě této fyzické bariéry se v FTTH technologiích aplikuje šifrování dat podle ITU-T G.984.4, které zabezpečuje přenos informací mezi OLT a ONT pomocí AES-128 šifry, čímž se minimalizuje riziko neoprávněného přístupu i při zachycení signálu.
Praktické využití bezpečnostních opatření v FTTH sítích
- Šifrování dat na úrovni GPON protokolu (AES-128) zabraňuje dešifrování dat třetími stranami i při zachycení optického signálu

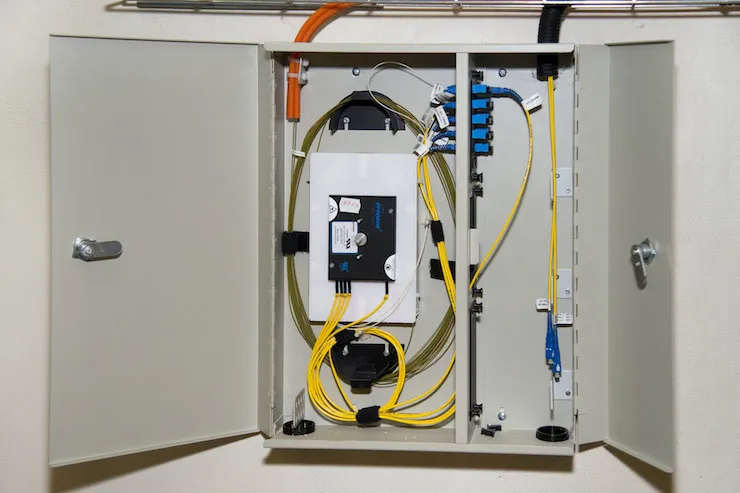

- Fyzická ochrana kabeláže zahrnuje instalaci optických vláken v ochranných trubkách, zabezpečených rozvaděčích (ODF vanách) a kontrolu přístupových míst s omezeným vstupem
- Pravidelné měření pomocí OTDR (Optical Time Domain Reflectometer) detekuje zvýšený útlum, zlomy nebo mechanické zásahy do vlákna, které mohou indikovat pokus o neoprávněný přístup
- Použití APC konektorů s 8° broušením snižuje zpětný odraz signálu a tím i potenciální ztráty dat, zatímco precizní svařování vláken udržuje útlum pod 0,1 dB na spoj, což zvyšuje integritu přenosu
Tyto bezpečnostní mechanismy FTTH sítí zajišťují stabilní a důvěryhodný přenos dat v moderních optických internetových připojeních.
Údržba a správa FTTH infrastruktury
Údržba FTTH infrastruktury je klíčová pro zachování vysoké kvality a spolehlivosti optických sítí. Správný monitoring a plánovaná prediktivní údržba minimalizují riziko poruch a zajišťují dlouhodobý bezproblémový provoz.
Monitoring kvality signálu
Pravidelný monitoring sítě zahrnuje měření útlumu optického vlákna a kvality signálu, což je zásadní pro stabilitu FTTH připojení. Za tímto účelem se využívá měření OTDR, které detekuje místa s vyšším útlumem a potenciální poruchy na trase. Systematické kontroly pomáhají identifikovat problémové úseky pasivní optické sítě dříve, než dojde k výpadku služby.
Prediktivní údržba a opravy
Prediktivní údržba využívá data z monitoringu k analýze trendů v síti a umožňuje plánovat opravy s minimálním dopadem na uživatele. Tento přístup výrazně snižuje poruchovost a náklady spojené s havarijními zásahy. Efektivní správa rozbočovačů a pravidelné kontroly svařování vláken zajišťují dlouhodobou funkčnost FTTH technologie.
Tip: Pravidelné měření a ověřování kvality optických tras pomocí OTDR je nezbytné pro včasné odhalení útlumu a zajištění spolehlivosti GPON sítí.
Časté dotazy
Co znamená zkratka FTTH?
FTTH znamená Fiber To The Home, což je technologie přímého optického připojení až do bytu nebo domu.
Jaký je rozdíl mezi FTTH a FTTN?
FTTH přivádí optiku přímo do domácnosti, zatímco FTTN končí optika u distribučního uzlu a k uživatelům vede metalický kabel.
Jaké jsou hlavní standardy v FTTH sítích?
Nejvýznamnější standardy jsou GPON, BPON a EPON, přičemž GPON dosahuje rychlostí až 2 488,32 Mbit/s downstream.
Jak probíhá měření kvality optických vláken?
Měří se pomocí OTDR, který detekuje útlumy, zlomy a poruchy optických vláken, klíčové pro spolehlivost sítě.
Jaký je hlavní přínos APC konektorů?
APC konektory mají 8° úhel broušení, který minimalizuje zpětný odraz signálu a zlepšuje kvalitu přenosu.
Proč je FTTH lepší než DSL?
FTTH nabízí vyšší rychlosti až několik Gbit/s a stabilní přenos bez rušení, na rozdíl od DSL, které používá metalické kabely a je náchylné na rušení.
Jaké jsou náklady na výstavbu FTTH sítě?
Zhruba 80 % nákladů tvoří pasivní infrastruktura a 20 % aktivní zařízení; GPON snižuje investice o 12-15 % oproti ethernetovým řešením.
Jaké bezpečnostní prvky jsou v FTTH sítích?
FTTH využívá fyzickou izolaci optických vláken a moderní šifrování dat pro ochranu před odposlechem a kybernetickými útoky.
Jak probíhá údržba FTTH infrastruktury?
Údržba zahrnuje pravidelný monitoring kvality signálu, diagnostiku pomocí OTDR a prediktivní údržbu pro minimalizaci poruch.
Jak se svařují optická vlákna?
Vlákna se očistí a svaří pomocí speciálních svařovacích přístrojů, což minimalizuje útlum a zajišťuje trvalé spojení.
Jaký je typický útlum optického vlákna v FTTH sítích?
Útlum optického vlákna se obvykle pohybuje kolem 0,2 dB/km při vlnové délce 1550 nm, což zajišťuje vysokou kvalitu přenosu na dlouhé vzdálenosti.
Jaký je postup při zapojení FTTH technologie do domácnosti?
Instalace začíná přivedením optického kabelu ke koncovému bodu, následně se provede ukončení v optickém rozvaděči a připojení ONT zařízení, což obvykle trvá 2 až 4 hodiny.
Jaké jsou hlavní druhy optických vláken používaných v FTTH?
V FTTH se nejčastěji používají jednovidová optická vlákna typu G.652, která umožňují přenos signálu na vzdálenost až 20 km bez zesilovačů.
Jaké chyby jsou nejčastější při instalaci FTTH optického připojení?
Mezi časté chyby patří špatné svaření vláken, které může zvýšit útlum nad 0,3 dB, a nevhodné ukončení kabelu, což vede k degradaci signálu.
Jak probíhá měření kvality FTTH optických vláken během instalace?
Používá se optický reflektometr (OTDR), který poskytuje přesné zobrazení útlumu a délek jednotlivých úseků vlákna, měření trvá obvykle 15 až 30 minut.
