Potenciometr představuje základní prvek v elektronice, který umožňuje plynulou regulaci napětí díky odporové dráze a děliči napětí. Jeho správné zapojení otevírá možnosti využití od analogových ovladačů až po moderní digitální potenciometry. Přesné pochopení funkce a zapojení je klíčové pro efektivní nasazení v různých elektronických aplikacích.
Klíčové závěry
- Potenciometr má tři vývody a funguje jako proměnný dělič napětí s rozsahem otáčení přibližně 270-300°.
- Odporová dráha potenciometru se běžně pohybuje mezi 1 kΩ až 1 MΩ, s tolerancí ±5 % až ±20 %.
- Digitální potenciometry (digipoty) mají rozlišení až 1024 kroků a rozhraní SPI nebo I²C.
- Rozdíl mezi potenciometrem a reostatem spočívá v počtu vývodů a způsobu použití: potenciometr má tři vývody, reostat dva.
- Přidání kondenzátoru 10-100 nF mezi stěrač a zem pomáhá omezit šum a stabilizovat výstupní napětí.
Základní princip a zapojení potenciometru
Základní princip potenciometru spočívá v jeho funkci jako proměnného děliče napětí, který má tři vývody – dva koncové kolíky připojené k odporové dráze a stěrač, který se pohybuje po této dráze. Otáčení stěrače v rozsahu 270 až 300 stupňů mění délku odporové dráhy mezi stěračem a koncovými kolíky, čímž se plynule nastavuje výstupní napětí v obvodu. Hodnota odporu odporové dráhy se běžně pohybuje od 1 kΩ do 1 MΩ, což umožňuje širokou škálu použití od jednoduchých analogových regulací po složitější elektronické aplikace.
Jak funguje potenciometr jako proměnný dělič napětí?
Potenciometr je třísvorkové zařízení, které funguje jako dělič napětí. Odporová dráha je umístěna mezi dvěma koncovými svorkami a stěrač, který je třetím vývodem, se pohybuje po této dráze. Otáčením stěrače v rozsahu přibližně 270 až 300 stupňů se mění délka odporové cesty mezi stěračem a jednotlivými koncovými kolíky. Díky tomu se výstupní napětí odebírané ze stěrače plynule nastavuje od nuly do maximální hodnoty, odpovídající napětí na odporové dráze. Typické hodnoty odporové dráhy se pohybují od 1 kΩ do 1 MΩ, což zajišťuje flexibilitu v regulaci signálů a napětí v různých elektronických obvodech.
Kde a jak se potenciometr používá v praxi?
Potenciometry nacházejí uplatnění v mnoha elektronických zařízeních, například při regulaci hlasitosti v audio přístrojích, nastavení jasu displejů, nebo jako snímače polohy v mechanických ovladačích. Díky své konstrukci s otáčkovým rozsahem 270° a odporovou dráhou od 1 kΩ do 1 MΩ umožňují přesné řízení napětí a signálů. Elektronický potenciometr může být nahrazen digitálním potenciometrem v aplikacích vyžadujících elektronickou kalibraci a dálkové ovládání. Oproti tomu reostat, který je jednovývodovým proměnným odporem, slouží především k regulaci proudu, nikoli napětí, což je klíčový rozdíl v praktickém použití.

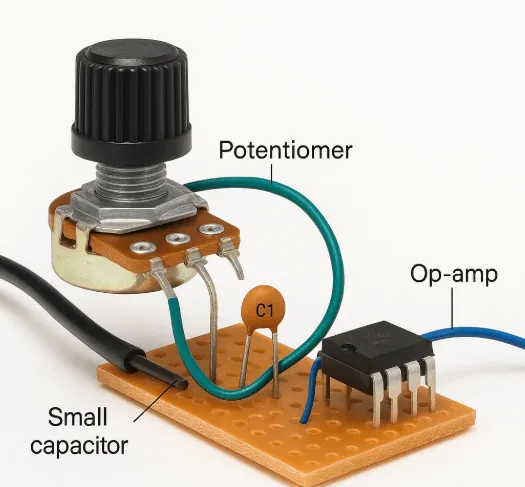

(image_slot=intro)
Rozdíl mezi potenciometrem a reostatem
Potenciometr a reostat jsou oba zařízení pro regulaci elektrického odporu, přesto se liší v konstrukci i použití. Potenciometr má tři vývody a funguje jako dělič napětí, kdy prostřední vývod (posuvný kontakt) umožňuje plynulou změnu napětí na výstupu. Tento princip využívá například elektronický potenciometr nebo trimr při nastavení signálu v audiozařízeních či měřících obvodech.
Naopak reostat má dva vývody a slouží jako proměnný odpor, kde se mění velikost odporu v obvodu, čímž reguluje proud. Reostaty jsou navrženy pro vyšší jmenovitý výkon a snášejí větší proudy, proto se používají například v regulaci výkonu elektrických motorů nebo osvětlení. Digitální potenciometr je moderní varianta potenciometru, který umožňuje elektronické řízení odporu.
| Vlastnost | Potenciometr | Reostat |
|---|---|---|
| Počet vývodů | 3 | 2 |
| Funkce | Dělič napětí | Proměnný odpor |
| Použití | Regulace napětí a signálu | Řízení proudu a výkonu |
| Proudové zatížení | Nízké až střední | Vysoké |
Jaký je rozdíl mezi potenciometrem a reostatem?
Potenciometr zapojení využívá tří vývodů k dělení napětí, zatímco reostat se zapojuje jako dva vodiče pro plynulou změnu odporu v obvodu. Reostat se používá tam, kde je potřeba řídit proud s vyšším jmenovitým výkonem. Podrobnější informace lze nalézt na Wikipedia – Potenciometr.
Typy potenciometrů a jejich charakteristiky
Typy potenciometrů podle konstrukce
Rotační potenciometr je nejčastěji používaný typ s odporovou dráhou ve tvaru kruhu a rozsahem otáčení 270 až 300 stupňů. Má tři vývody – dva koncové kolíky tvoří odporovou dráhu a stěrač odebírá proměnlivé napětí. Posuvný potenciometr (fader) mění odpor lineárním posunem jezdce po přímé odporové dráze, typicky s délkou 30 až 100 mm, a používá se v audio mixážních pultech nebo regulaci osvětlení. Trimrový potenciometr (trimpot) je malá součástka určená k jemnému nastavení a kalibraci na tištěných spojích, často s hodnotami odporu od 1 kΩ do 100 kΩ a výkonem 0,1 až 0,5 W. Digitální potenciometr nahrazuje mechanický prvek integrovaným obvodem s rozlišením od 32 do 1024 kroků, přičemž rozhraní SPI nebo I²C umožňuje přesné digitální řízení odporu.
Konstrukce a materiály odporové dráhy
Odporová dráha potenciometru se vyrábí převážně z uhlíku nebo kovové fólie. Uhlíková dráha má typickou toleranci ±10 % až ±20 % a je vhodná pro běžné aplikace s nižší přesností. Kovová fólie nabízí toleranci až ±1 % a nižší teplotní koeficient, což zvyšuje stabilitu a přesnost měření, zejména u kalibračních trimrů. Odporová dráha může mít lineární charakteristiku (označenou B), kde odpor roste rovnoměrně s úhlem otočení, nebo logaritmickou (označenou A), která se používá v audio aplikacích pro přirozené vnímání hlasitosti. Reverzní logaritmická charakteristika (C) se využívá ve specializovaných zvukových zařízeních. Typické hodnoty odporu se pohybují od 1 kΩ do 1 MΩ, přičemž běžné hodnoty jsou mezi 5 kΩ a 100 kΩ.
Kalibrace a teplotní kompenzace
Kalibrace potenciometru zahrnuje nastavení přesné polohy stěrače pro požadovaný výstupní odpor nebo napětí, což je zásadní u digitálních potenciometrů a přesných měřicích přístrojů. Teplotní kompenzace minimalizuje změny odporu způsobené teplotními výkyvy, které mohou dosahovat řádu stovek ppm/°C u uhlíkových dráh a kolem 50 ppm/°C u kovových fólií. Používají se kompenzační materiály s opačným teplotním koeficientem nebo elektronické korekce v řídicích obvodech. Taková opatření zajišťují stabilní funkci potenciometru v rozsahu provozních teplot od -40 °C do +85 °C a prodlužují životnost komponenty.
- Rotační potenciometr má rozsah otáčení 270-300° a tři vývody pro dělič napětí
- Posuvný potenciometr mění odpor lineárním posunem jezdce, délka odporové dráhy 30-100 mm
- Trimrový potenciometr slouží pro jemné nastavení s hodnotami 1 kΩ až 100 kΩ a výkonem 0,1-0,5 W
- Uhlíková odporová dráha má toleranci ±10-20 %, kovová fólie ±1 % a nižší teplotní koeficient
- Lineární charakteristika (B) zajišťuje rovnoměrný nárůst odporu, logaritmická (A) se používá v audio aplikacích
- Kalibrace a teplotní kompenzace snižují chyby měření a zajišťují stabilitu v teplotním rozsahu -40 až +85 °C
Tip: Pro přesné měření a regulaci doporučuji zvolit potenciometr s kovovou fólií a lineární charakteristikou, zejména pokud je vyžadována nízká tolerance a stabilita při teplotních změnách.
Digitální potenciometr: princip, zapojení a použití
Digitální potenciometr, často označovaný jako digipot, je elektronický potenciometr ovládaný digitálními signály přes standardní rozhraní jako SPI nebo I²C. Jeho hlavní funkcí je nahradit mechanický potenciometr v aplikacích, kde je vyžadována přesná a opakovatelná regulace odporu. Digipot obsahuje integrovanou odporovou dráhu s krokovým nastavením, typicky s rozlišením až 1024 kroků, což umožňuje jemné dělení napětí v obvodu.
Velikost digitálních potenciometrů bývá kompaktní, obvykle kolem 3×3 mm, což přispívá k jejich širokému použití v mikrokontrolérových systémech a elektronických zařízeních. Mezi běžné modely patří TPL0501, DS1881E-050+ a AD5141BCPZ10, které se liší rozhraním i parametry odporové dráhy.
Pro správné zapojení digitálního potenciometru se využívá jeho SPI nebo I²C rozhraní, přes které mikrokontrolér nastavuje požadovanou hodnotu odporu. Digitální potenciometr se používá k regulaci hlasitosti, nastavení zesílení nebo jako přesný dělič napětí v obvodech, kde mechanický reostat nebo trimr není vhodný. Takové zapojení umožňuje automatizované a přesné řízení parametrů v praxi.
Praktické příklady zapojení potenciometru v elektronice
Potenciometr slouží jako jednoduchý dělič napětí, který umožňuje plynulou regulaci hodnoty napětí v obvodu. Nejčastější využití zahrnuje regulaci hlasitosti v audio zařízeních, kde se mění úroveň signálu před zesilovačem. Další aplikací je snímání polohy – odporová dráha potenciometru se přeměňuje na elektrický signál odpovídající natočení nebo posunu. Pro řízení napětí ve zdrojích napětí či regulaci jasu osvětlení potenciometr nabízí snadné manuální nastavení.
Při zapojení potenciometru je důležité vyvarovat se běžných chyb, například přímého připojení bez kondenzátoru, který by redukoval šum vznikající při otáčení. Kondenzátor zajišťuje stabilnější výstupní signál a zabraňuje rušení. Digitální potenciometr zapojení využívá pro přesnější a dálkové ovládání, kde je řízení realizováno pomocí mikroprocesoru. Mějte na paměti, že potenciometr se liší od reostatu tím, že první mění napětí, zatímco druhý přímo odpor v obvodu.
- Výběr potenciometru – zvolte odpovídající typ (lineární, logaritmický, trimr) podle požadované charakteristiky změny odporu
- Zapojení do obvodu – připojte krajní vývody na napájení a zem, střední vývod slouží jako výstup pro dělič napětí
- Přidání kondenzátoru – mezi výstup potenciometru a zem zařaďte kondenzátor o kapacitě kolem 10 nF pro eliminaci šumu
- Kalibrace nastavení – otáčením potenciometru nastavte požadovanou hodnotu napětí nebo signálu
- Kontrola chyb – ověřte, že spojení je pevné a že nedochází ke zkratu nebo kolísání signálu
Praktické tipy pro použití potenciometru
Pro hladký chod a dlouhou životnost doporučuji pravidelně kontrolovat stav odporové dráhy a případně použít potenciometr s uzavřeným krytem proti prachu. Digitální potenciometr se hodí tam, kde je potřeba automatizace a přesné opakování nastavení.
Nejčastější chyby při zapojení potenciometru a jak jim předejít
Při zapojení potenciometru se často objevují chyby, které negativně ovlivňují jeho funkčnost a životnost. Správné zapojení a prevence těchto problémů zajistí spolehlivý provoz jak u mechanických potenciometrů, tak digitálních potenciometrů a trimrů.
Zaměnění koncových kolíků a jeho důsledky
Zaměnění pinů 1 a 3, tedy koncových kolíků odporové dráhy, způsobuje opačný směr změny výstupního napětí. Výsledkem je, že výstupní napětí (Vout) roste při otáčení stěrače opačným směrem, což může vést k nesprávné regulaci signálu nebo napětí v obvodu. Takové zapojení znesnadňuje přesnou kalibraci a může způsobit chybnou funkci děliče napětí.
Plovoucí stěrač a jeho řešení
Plovoucí stěrač nastává, pokud střední pin (pin 2) nemá pevný kontakt s odporovou dráhou nebo je zapojen jen dvouvodičově, což vede k přerušení obvodu. Tento stav způsobuje nestabilní výstupní napětí, šum a nepravidelné chování signálu. Pro eliminaci plovoucího stěrače je nutné správně zapojit všechny tři piny potenciometru a zajistit mechanickou stabilitu kontaktu stěrače s odporovou dráhou.
Redukce šumu a údržba kontaktů
Přidání keramického kondenzátoru o kapacitě 10-100 nF mezi stěrač (pin 2) a zem (GND) účinně potlačuje šum a praskání při otáčení potenciometru. U digitálních potenciometrů lze navíc použít vyrovnávací operační zesilovač nebo RC filtr pro stabilizaci výstupního signálu. Pravidelné čištění kontaktů od oxidace a nečistot prodlužuje životnost a zajišťuje stabilní elektrický kontakt u trimrů i standardních potenciometrů.
Ochrana potenciometru proti přetížení
V aplikacích s vyšším proudem je nezbytné respektovat jmenovitý výkon potenciometru, který se pohybuje od 0,1 W do 2 W a více. Přetížení může způsobit přehřátí a trvalé poškození odporové dráhy. Doporučuje se použít pojistky nebo sériové omezovací rezistory, případně zapojit potenciometr jako dělič napětí místo reostatu, aby jím neprocházel hlavní proud obvodu. U reostatů s dvěma vývody je nutné zajistit správný výkonový rating a bezpečné mechanické uchycení, aby nedošlo k přerušení obvodu vlivem opotřebení stěrače.
Údržba a životnost potenciometrů
Mechanické potenciometry mají životnost typicky v řádu 10 až 30 let, závislou na frekvenci a intenzitě používání. Opotřebení odporové dráhy a stěrače vzniká mechanickým třením, které postupně zvyšuje kontaktní odpor a může způsobit šum či kolísání výstupního napětí. Tento jev vede k nestabilitě nastavení a může ovlivnit přesnost dělení napětí v obvodu, zejména při častém nebo rychlém přenastavování. Pro snížení opotřebení se doporučuje používat potenciometry s kvalitními kontakty a vhodným materiálem odporové dráhy, například uhlíkové nebo kovové slitiny.
Digitální potenciometry (digipoty) nahrazují pohyblivé kontakty polovodičovými prvky, čímž eliminují mechanické opotřebení. Díky tomu mají životnost často přesahující desítky let bez degradace parametrů a zajišťují vysokou stabilitu nastavení i při častých změnách. Například běžné digipoty s 8bitovým rozlišením (256 kroků) a rozhraním SPI nebo I²C udrží přesnost nastavení s tolerancí pod 1 % po celou dobu provozu. Digitální potenciometry jsou vhodné pro aplikace vyžadující dlouhodobou kalibraci a minimální drift, například v měřicí technice nebo automatizaci.
Při výběru potenciometru je třeba zvážit provozní podmínky a požadavky na životnost. Mechanické potenciometry jsou vhodné pro aplikace s občasnou regulací, kde není kritická extrémní přesnost nebo dlouhodobá stabilita. Naproti tomu digitální potenciometry se doporučují pro přesné nastavení a časté přepínání v průmyslových a laboratorních podmínkách. Reostaty a trimry mají odlišnou konstrukci a životnost, přičemž trimry jsou určeny pro jemné nastavení na desce plošných spojů s omezenou životností kolem stovek až tisíců cyklů, a reostaty pro řízení proudu s vyšším výkonem, kde je nutné respektovat jmenovitý výkon a tepelnou odolnost.
Tip: Pro minimalizaci opotřebení mechanických potenciometrů lze použít maziva určená pro elektronické kontakty a pravidelnou kontrolu čistoty kontaktů, čímž se prodlouží jejich životnost a sníží šum při otáčení. Digitální potenciometry vyžadují správné napájení a ochranu proti přepětí, aby nedošlo k poškození polovodičových prvků.
Časté dotazy
Jak funguje potenciometr?
Potenciometr funguje jako proměnný dělič napětí se třemi vývody; výstupní napětí závisí na poloze stěrače pohybujícího se po odporové dráze o rozsahu až 300 stupňů.
Jak nastavit potenciometr?
Potenciometr nastavíte otáčením jeho stěrače v rozsahu 270-300° tak, aby výstupní napětí odpovídalo požadované hodnotě v rozsahu od 0 V do napájecího napětí.
Jaký je rozdíl mezi potenciometrem a reostatem?
Potenciometr má tři vývody a slouží jako dělič napětí, reostat má dva vývody a funguje jako proměnný odpor pro řízení proudu; reostat snese vyšší proudy.
Co je digitální potenciometr?
Digitální potenciometr je integrovaný obvod s rozhraním SPI nebo I²C, který simuluje mechanický potenciometr s rozlišením až 1024 kroků a velikostí kolem 3×3 mm.
Jaké jsou hlavní typy potenciometrů?
Mezi hlavní typy patří rotační, posuvné a trimrové potenciometry; odporová dráha může mít lineární, logaritmickou nebo reverzní logaritmickou charakteristiku.
Jaké chyby se nejčastěji vyskytují při zapojení potenciometru?
Časté chyby jsou zaměnění koncových kolíků vedoucí k opačnému směru změny výkonu, plovoucí stěrač způsobující přerušení obvodu a šum, který lze snížit přidáním kondenzátoru 10-100 nF.
Jak prodloužit životnost potenciometru?
Životnost mechanických potenciometrů ovlivňuje opotřebení kontaktních ploch, zatímco digitální potenciometry mají vyšší stabilitu a životnost díky absenci mechanického pohybu.
Kdy použít potenciometr a kdy reostat?
Potenciometr použijte pro regulaci napětí s nízkým proudem, reostat je vhodný pro řízení proudu s vyšším zatížením a vyšším jmenovitým výkonem.
Jak se kalibruje potenciometr?
Kalibrace zahrnuje nastavení nulové a maximální hodnoty odporu a kompenzaci teplotních vlivů pomocí materiálů s nízkým teplotním koeficientem.
Jak se digitální potenciometr zapojuje do mikrokontroléru?
Digitální potenciometr se zapojuje přes SPI nebo I²C sběrnici; hodnoty odporu se nastavují digitálním kódem s rozlišením až 1024 kroků.
Jaký je správný způsob montáže potenciometru v elektronickém obvodu?
Potenciometr by měl být připevněn pevně, ale bez napětí na vývodech, aby nedošlo k poškození, a vodiče by měly být co nejkratší, obvykle do 10 cm.
Jaké jsou doporučené hodnoty odporu potenciometrů pro běžné audio aplikace?
Pro audio aplikace se často používají potenciometry s odporem 10 kΩ až 100 kΩ, přičemž 50 kΩ je standardní hodnota pro regulaci hlasitosti.
Jak lze snížit šum a nestabilitu signálu při použití potenciometru?
Použitím potenciometru s lineární charakteristikou a přidáním kondenzátoru 100 nF paralelně k výstupu lze snížit šum a stabilizovat signál.
Jaká je typická životnost mechanického potenciometru při běžném používání?
Mechanické potenciometry obvykle vydrží kolem 10 000 až 30 000 otočení, záleží na kvalitě a typu provedení.
Jaké jsou základní kroky údržby potenciometru pro prodloužení jeho životnosti?
Pravidelné čištění kontaktní plochy pomocí speciálního čističe a vyhnutí se nadměrnému mechanickému namáhání jsou klíčové kroky údržby.
