Tepelná čerpadla využívají princip přenosu tepla pomocí chladiva, které v uzavřeném cyklu odebírá energii z okolního prostředí a předává ji do vytápěného prostoru. Účinnost systému vyjadřuje koeficient výkonu (COP), který ukazuje poměr dodaného tepla k spotřebované elektrické energii. Moderní technologie umožňují efektivní provoz i při nízkých venkovních teplotách.
⭐ Zásadní body
- Tepelná čerpadla využívají až 75 % tepla z okolního prostředí a pouze 25 % elektřiny.
- Bod varu chladiv se pohybuje mezi -12 °C a -57 °C, což umožňuje odpařování i při nízkých teplotách.
- První funkční tepelné čerpadlo zkonstruoval v roce 1856 Peter Rittinger.
- Elektrické topné těleso se spouští obvykle při venkovních teplotách kolem -20 °C jako doplněk.
- Topný faktor (COP) 3 znamená, že z 1 kWh elektřiny vzniknou 3 kWh tepla.
Co je tepelné čerpadlo a základní principy jeho fungování
Tepelné čerpadlo je zařízení, které přenáší teplo z okolního prostředí do vytápěných prostor nebo pro ohřev vody. Jeho princip spočívá v cyklické změně skupenství chladiva, které odebírá teplo z venkovního vzduchu, vody nebo země a pomocí kompresoru zvyšuje jeho teplotu na úroveň vhodnou pro topný systém. Tento proces výrazně zvyšuje energetickou účinnost vytápění a snižuje spotřebu elektrické energie.
Co je tepelné čerpadlo a jak přesně funguje?
Tepelné čerpadlo slouží k efektivnímu vytápění a ohřevu vody přenosem tepla z přírodních zdrojů do budovy. Historie tepelného čerpadla sahá do 19. století, kdy britský fyzik Lord Kelvin popsal jeho princip. První funkční zařízení sestavil v roce 1856 Peter Rittinger v oblasti dnešní České republiky a Rakouska, konkrétně v solných dolech Ebensee. V bývalém Československu se tepelná čerpadla začala používat již v 50. letech 20. století, například v roce 1956 ve vodní elektrárně Trenčín na Slovensku.
Princip fungování vychází z fyzikálních zákonů přenosu tepla a využívá chladivo, které v uzavřeném okruhu mění skupenství mezi kapalným a plynným stavem. Cyklus zahrnuje nízkotlakou část s výparníkem, kde chladivo odebírá teplo z okolního prostředí při teplotách i pod bodem mrazu (bod varu chladiv je obvykle mezi -12 °C a -57 °C), a vysokotlakou část s kompresorem a kondenzátorem, kde se teplota chladiva zvýší na úroveň vhodnou pro vytápění. Tento proces umožňuje dosahovat hodnoty COP (koeficient výkonu) často nad 3, což znamená, že z 1 kWh elektrické energie vznikají přibližně 3 kWh tepla.
Jak funguje topení tepelným čerpadlem?
Topení tepelným čerpadlem spočívá v odebírání tepla z venkovního prostředí, například ze vzduchu, země nebo vody, i při nízkých teplotách. Chladivo v zařízení absorbuje toto teplo ve výparníku, kde při sníženém tlaku a teplotě dochází k jeho odpařování. Následně kompresor stlačí plynné chladivo, čímž zvýší jeho tlak i teplotu na úroveň potřebnou k ohřevu topné vody. Tato voda pak cirkuluje v topném systému, například v podlahovém topení nebo radiátorech, a zajišťuje stabilní a energeticky úsporné vytápění.
Moderní tepelná čerpadla často využívají invertorovou technologii, která umožňuje plynulé řízení výkonu kompresoru podle aktuálních klimatických podmínek. To optimalizuje spotřebu energie a zároveň prodlužuje životnost zařízení. V České republice se tato technologie uplatňuje zejména u tepelných čerpadel vzduch-voda, která fungují spolehlivě i při venkovních teplotách kolem -20 °C, kdy se případně aktivuje doplňkový elektrický ohřev.
| Část tepelného čerpadla | Funkce |
|---|---|
| Výparník | Odebírá teplo z okolního prostředí a odpařuje chladivo |
| Kompresor | Stlačuje plynné chladivo a zvyšuje jeho teplotu a tlak |
| Kondenzátor | Kondenzuje chladivo a předává teplo do topného systému |
| Expanzní ventil | Snižuje tlak a teplotu chladiva před výparníkem |
Tip: Pro správný provoz tepelného čerpadla je nezbytné používat chladiva s nízkým bodem varu a ekologickými parametry, jako jsou R32 nebo přírodní chladiva R290 a R744, které splňují současné evropské normy a legislativu.
Fyzikální princip fungování a stavba tepelného čerpadla
Princip tepelného čerpadla vychází z oběhu chladiva v uzavřeném cyklu, který umožňuje přenos tepla z okolního prostředí do vytápěného prostoru i při nízkých venkovních teplotách. Cyklus chladiva zahrnuje změny tlaku a teploty, které řídí jednotlivé části zařízení a využívají fyzikálních vlastností chladiva s bodem varu v rozsahu od -12 °C do -57 °C. Tento princip vysvětluje, jak fungují čerpadla a jaký je energetický princip fungování tepelných čerpadel.
Jak funguje cyklus chladiva v tepelném čerpadle?
Cyklus chladiva probíhá v uzavřeném okruhu, kde chladivo s bodem varu mezi -12 °C a -57 °C absorbuje teplo z venkovního vzduchu, země nebo vody ve výparníku. V této fázi chladivo přechází z kapalného do plynného skupenství, přičemž jeho teplota zůstává v rozsahu bodu varu, což umožňuje efektivní sběr tepla i při nízkých okolních teplotách. Následně plynné chladivo vstupuje do kompresoru, kde tlak a teplota výrazně stoupají. Vysoce stlačené a zahřáté chladivo pak proudí do kondenzátoru, ve kterém předává teplo do topného systému a kondenzuje zpět na kapalinu. Tlak a teplota kapalného chladiva jsou následně redukovány expanzním ventilem, který snižuje tlak i teplotu chladiva, aby mohl cyklus začít znovu. Tento proces umožňuje tepelnému čerpadlu pracovat efektivně a spolehlivě v různých klimatických podmínkách. Podrobnější informace k principu tepelného čerpadla jsou dostupné na portálu Eagri.cz.
Jaké jsou základní části a jejich funkce v tepelném čerpadle?
Tepelné čerpadlo sestává ze čtyř klíčových částí, které společně zajišťují cyklus chladiva a přenos tepla:
| Část zařízení | Funkce |
|---|---|
| Kompresor | Stlačuje plynné chladivo, čímž zvyšuje jeho tlak a teplotu pro efektivní předání tepla. |
| Kondenzátor | Předává teplo z horkého chladiva do topného systému a umožňuje kondenzaci chladiva. |
| Expanzní ventil | Snižuje tlak a teplotu kapalného chladiva před vstupem do výparníku. |
| Výparník | Absorbuje teplo z okolního prostředí a umožňuje odpaření chladiva při nízkém tlaku. |
Tyto části vytvářejí uzavřený cyklus chladiva, který umožňuje efektivní přenos energie. Kompresor je srdcem systému, protože zajišťuje tlakové změny nezbytné pro změnu skupenství chladiva. Výparník pracuje s nízkou teplotou a tlakem, díky čemuž dokáže využít i slabé zdroje tepla jako venkovní vzduch nebo zemní teplo. Expanzní ventil reguluje přívod chladiva a tím udržuje optimální provozní podmínky. Kondenzátor pak přenáší získané teplo do objektu. Tento princip je základem všech typů tepelných čerpadel a je důležitý pro správnou údržbu tepelného čerpadla i optimalizaci jeho výkonu.
Tip: Účinnost tepelného čerpadla vyjadřuje koeficient výkonu COP, který závisí na kvalitě jednotlivých částí a správném nastavení cyklu chladiva.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Typy tepelných čerpadel a zdroje tepla

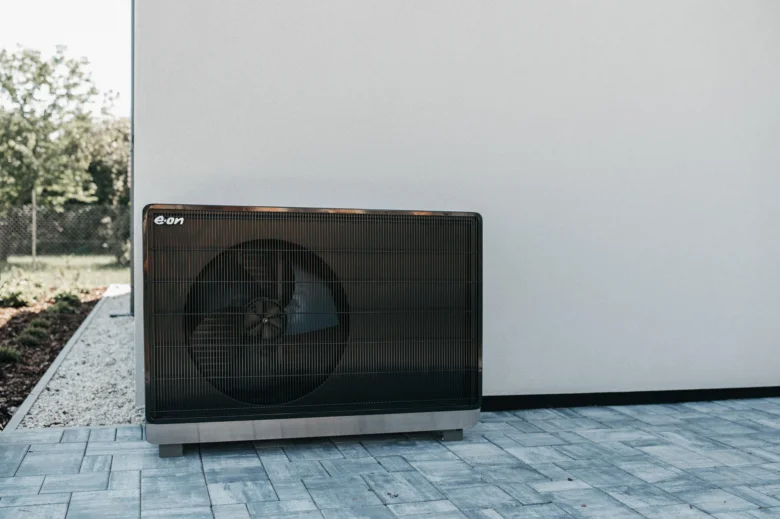

Tepelné čerpadlo vzduch-voda
Tento typ čerpadla odebírá teplo z venkovního vzduchu pomocí ventilátoru a výparníku. Využívá chladiva s bodem varu mezi -12 °C a -57 °C, což umožňuje odpařování i při nízkých teplotách. Účinnost (COP) klesá s poklesem venkovní teploty, přičemž při -20 °C se obvykle aktivuje doplňkové elektrické topení, které zajišťuje potřebný výkon topného systému. Instalace je relativně jednoduchá a nevyžaduje zemní práce, což snižuje počáteční investici i dobu montáže.
Tepelné čerpadlo solanka-voda (země-voda)
Solanka-voda čerpadla využívají stabilní teplotu půdy, která se v hloubce 1,5 až 2 metry pohybuje kolem 7 až 12 °C po celý rok. Teplo se odebírá z nemrznoucí kapaliny (solanky), která cirkuluje v podzemních kolektorech nebo geotermálních sondách. Tento systém vyžaduje zemní práce a instalaci kolektorů nebo vrtů, což zvyšuje počáteční náklady. Výhodou je však vyšší a stabilnější účinnost i při nízkých venkovních teplotách, což zlepšuje ekonomiku provozu v chladných klimatických podmínkách.
Tepelné čerpadlo voda-voda
Tento typ čerpadla odebírá teplo přímo z podzemní vody, která má stabilní teplotu obvykle mezi 8 až 12 °C po celý rok. Pro provoz jsou potřeba dva vrty – sací a absorpční – které umožňují cirkulaci vody v uzavřeném okruhu. Voda-voda čerpadla dosahují nejvyšší účinnosti (COP často nad 4), což výrazně snižuje spotřebu elektřiny. Instalace je však náročnější a závisí na dostupnosti kvalitní podzemní vody a splnění hydrogeologických podmínek.
| Typ čerpadla | Zdroj tepla | Typická teplota zdroje | Aktivace elektrického topení | Účinnost (COP) při průměrných podmínkách |
|---|---|---|---|---|
| Vzduch-voda | Venkovní vzduch | -20 °C až +35 °C | Při -20 °C | 2,5 až 4,0 |
| Solanka-voda (země-voda) | Půda / solanka | 7 až 12 °C | Nepotřebné | 3,5 až 5,0 |
| Voda-voda | Podzemní voda | 8 až 12 °C | Nepotřebné | 4,0 až 5,5 |
Tip: Pravidelná údržba tepelného čerpadla zahrnuje kontrolu chladiva, čištění výparníku a kondenzátoru a kontrolu těsnosti okruhu. Správný výběr typu čerpadla podle místních klimatických podmínek a dostupnosti zdroje tepla optimalizuje provozní náklady a prodlužuje životnost zařízení.
Účinnost, ekonomika provozu a vliv klimatických podmínek
Tepelná čerpadla patří mezi efektivní zdroje vytápění, které využívají princip přenosu tepla z okolního prostředí pomocí chladiva v uzavřeném cyklu. Účinnost těchto systémů ovlivňuje několik faktorů, především topný faktor (COP), ekonomika provozu a klimatické podmínky, ve kterých pracují. Následující části přibližují tyto aspekty podrobněji.
Výpočet topného faktoru (COP)
COP (Coefficient of Performance) udává poměr mezi množstvím vyrobeného tepla a spotřebovanou elektřinou. Například hodnota COP 3 znamená, že tepelné čerpadlo vyprodukuje 3 kWh tepla při spotřebě 1 kWh elektrické energie. Tento parametr závisí na typu tepelného čerpadla, cyklu chladiva a venkovní teplotě. Vyšší COP znamená lepší úsporu energie a tím i nižší provozní náklady.
Ekonomická návratnost a provozní náklady
Investice do tepelného čerpadla se obvykle vrátí během 5 až 7 let, záleží na výkonu zařízení, typu domu a zvoleném zdroji tepla. Provozní náklady jsou nižší než u klasických topných systémů díky využití přibližně 75 % tepla z okolního prostředí. Pravidelná údržba tepelného čerpadla prodlužuje jeho životnost a zajišťuje stabilní účinnost.

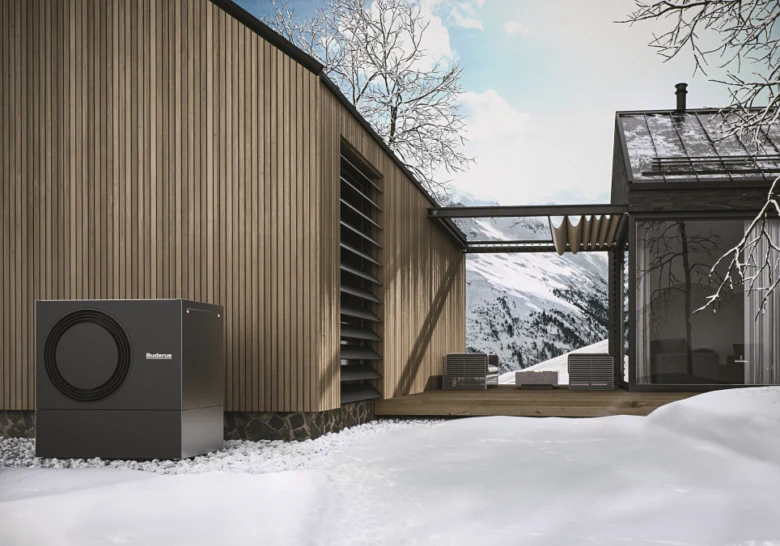

Vliv klimatických podmínek na výkon a životnost
Výkon tepelného čerpadla klesá s poklesem venkovní teploty, při teplotách pod -20 °C se automaticky spouští elektrické topení jako doplněk. Klimatické podmínky ovlivňují nejen účinnost, ale i životnost zařízení, proto je vhodné pravidelně provádět údržbu tepelného čerpadla, aby se předešlo poruchám. Tepelná čerpadla jsou navržena tak, aby zvládala různé klimatické zóny, ale správná instalace a provoz jsou klíčové.
- princip tepelného čerpadla využívá chladivo k přenosu tepla v cyklu chladiva
- typy tepelných čerpadel ovlivňují jejich COP a vhodnost do konkrétních klimatických podmínek
- údržba tepelného čerpadla zahrnuje kontrolu chladiva, filtrace a servis kompresoru, což prodlužuje životnost a zajišťuje efektivitu
Tip: Pro zachování vysokého COP a minimalizaci provozních nákladů doporučuji pravidelně sledovat a udržovat stav chladiva i celkový provozní systém.
Moderní technologie, doplňky a integrace s obnovitelnými zdroji
Invertorová technologie a plynulá regulace výkonu
Moderní tepelná čerpadla využívají invertorovou technologii, která umožňuje plynulé řízení otáček kompresoru v rozsahu až 20-100 % výkonu. Tím se snižuje počet startů a zastavení zařízení, což snižuje spotřebu elektřiny přibližně o 15-30 % a prodlužuje životnost kompresoru až na 15-20 let. Plynulá regulace zároveň zajišťuje stabilní teplotu topné vody a vyšší komfort vytápění bez tepelných výkyvů.
Reverzibilita pro letní chlazení
Reverzibilní tepelná čerpadla umožňují obrácení cyklu chladiva, kdy v létě fungují jako klimatizace. Směr toku chladiva se změní tak, že teplo se odvádí z interiéru ven, což efektivně snižuje teplotu v místnostech. Tento režim využívá stejné komponenty (kompresor, výparník, kondenzátor) bez nutnosti dodatečných zařízení, což zvyšuje energetickou účinnost chlazení a snižuje provozní náklady.
Hybridní systémy kombinující tepelné čerpadlo a plyn
Hybridní vytápěcí systémy spojují tepelné čerpadlo s plynovým kotlem, přičemž řídicí jednotka volí zdroj tepla podle aktuálních klimatických podmínek a cen energií. Při venkovních teplotách pod cca -15 °C se aktivuje plynový kotel, který zajišťuje dostatečný výkon a stabilitu vytápění. Tento přístup zvyšuje spolehlivost systému a optimalizuje ekonomiku provozu díky nižší spotřebě elektřiny a využití plynu pouze v extrémních mrazech.
Integrace s obnovitelnými zdroji energie
Tepelná čerpadla lze efektivně kombinovat s fotovoltaickými panely, které pokrývají část spotřeby elektřiny pro provoz čerpadla. Instalace FV systému o výkonu 3-5 kW může snížit náklady na provoz až o 40-60 % v závislosti na lokalitě a spotřebě. Další možností je integrace s akumulačními systémy a chytrými řídicími jednotkami, které optimalizují využití vyrobené energie a zvyšují soběstačnost domácnosti.
Tipy pro správné používání tepelného čerpadla v zimních měsících:
- pravidelně kontrolovat a čistit filtry a výměníky minimálně jednou za 3 měsíce pro zachování optimálního průtoku vzduchu a tepla
- zajistit tepelnou izolaci fasády a kvalitní těsnění oken, čímž lze snížit tepelné ztráty až o 30 %
- udržovat vnitřní teplotu kolem 20 °C, protože zvýšení teploty o 1 °C zvyšuje spotřebu energie o cca 6 %
Tyto technologie a doplňky významně zvyšují efektivitu a komfort vytápění tepelným čerpadlem i v náročných klimatických podmínkách.

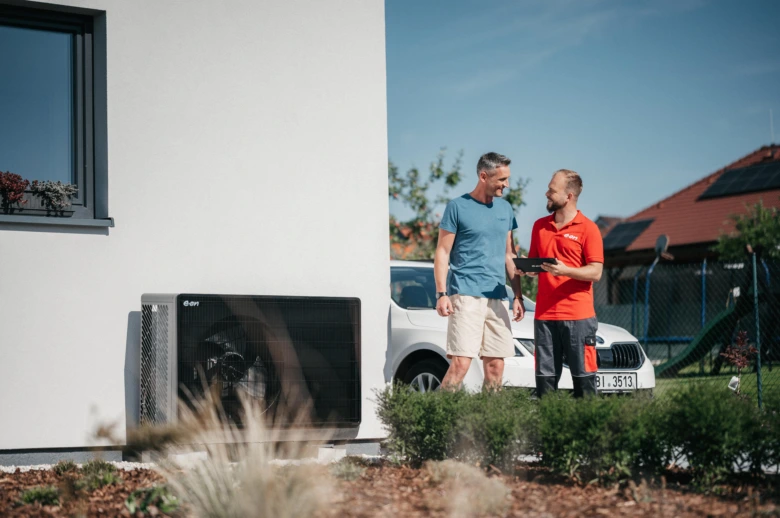

Instalace a údržba tepelných čerpadel
Instalace tepelného čerpadla vyžaduje odborný zásah a pečlivou přípravu prostoru, zejména pro venkovní jednotku. Ta musí být umístěna na stabilním a dobře větraném místě, aby se zajistil správný průtok vzduchu a optimální činnost chladiva v cyklu. Správná instalace ovlivňuje nejen výkon, ale i životnost zařízení.
Údržba tepelného čerpadla pravidelně kontroluje funkčnost klíčových komponent, jako jsou filtry, výměníky a kompresor. Pravidelná údržba prodlužuje životnost čerpadla, která se běžně pohybuje mezi 15 až 20 lety, a zároveň udržuje vysoký koeficient výkonu (COP). V zimních měsících je důležité vědět, jak správně používat tepelné čerpadlo, aby šetřilo energii a peníze.
- Výběr místa – zajistit dostatečný prostor a přístup pro venkovní jednotku
- Připojení rozvodů – instalovat potrubí a elektrické vedení podle technických norem
- Naplnění chladiva – správné množství a typ chladiva podle principu tepelného čerpadla
- Nastavení a testování – ověřit správný chod cyklu chladiva a funkci systému
- Pravidelná údržba – kontrolovat filtry, tlak chladiva a čistotu výměníků minimálně jednou ročně
Tip: Nedostatečná údržba vede ke snížení účinnosti a zkrácení životnosti zařízení.
Ekologie a chladiva: vliv na životní prostředí
Chladiva v tepelných čerpadlech mají bod varu v rozmezí od -12 do -57 °C a tvoří základ cyklu chladiva, který umožňuje přenos tepla. Tradiční freony se vyznačují vysokým potenciálem poškození ozonové vrstvy (ODP) a významnou hodnotou globálního oteplování (GWP). Z těchto důvodů legislativa EU postupně omezuje jejich používání. Moderní tepelná čerpadla proto využívají ekologičtější alternativy, jako je R32, které má nižší GWP a nulový ODP, nebo přírodní chladiva R290 (propan) a R744 (oxid uhličitý).
R744 pracuje při vysokém tlaku v rozmezí 200 až 300 bar, což vyžaduje robustnější konstrukci zařízení, ale nabízí výhodu nízkého GWP a nulového ODP. Výběr chladiva ovlivňuje nejen ekologický dopad, ale i údržbu tepelného čerpadla a jeho energetickou účinnost, vyjádřenou koeficientem výkonu (COP).
Porovnání ekologických dopadů různých typů chladiv
| Chladivo | Bod varu (°C) | ODP | GWP (100 let) | Poznámka |
|---|---|---|---|---|
| Freony (R134a) | -26,3 | 0,0 | 1430 | Vysoké GWP, omezováno |
| R32 | -52 | 0,0 | 675 | Lepší ekologické parametry |
| R290 | -42 | 0,0 | 3 | Hořlavé, přírodní chladivo |
| R744 | -78 | 0,0 | 1 | Vyšší tlak, nulový GWP |
Tip: Legislativa postupně upřednostňuje chladiva s nízkým GWP a nulovým ODP, proto je vhodné sledovat aktuální normy při výběru tepelného čerpadla.
Vliv tepelných čerpadel na kvalitu vnitřního ovzduší a zdraví uživatelů
Tepelná čerpadla ovlivňují kvalitu vnitřního ovzduší zejména regulací vlhkosti a zajištěním stabilní cirkulace vzduchu v interiéru. Princip tepelného čerpadla využívá cyklus chladiva, který přenáší teplo z vnějšího prostředí do budovy, přičemž správná instalace a údržba tepelných čerpadel minimalizují riziko vzniku plísní či nadměrné vlhkosti. Údržba tepelného čerpadla zahrnuje pravidelné čištění filtrů a kontrolu těsnosti okruhu chladiva, což příznivě ovlivňuje kvalitu vzduchu a zdraví uživatelů.
Jak funguje princip tepelných čerpadel v interiéru
- Udržuje optimální vlhkost vzduchu mezi 40-60 %, což podporuje komfort a omezuje vznik alergenů.
- Zajišťuje efektivní výměnu vzduchu bez nadměrného vysušování interiéru.
- Moderní invertorová technologie umožňuje plynulou regulaci výkonu a tím i stabilnější mikroklima.
- Typy tepelných čerpadel (vzduch-voda, země-voda) se liší vlivem na vnitřní prostředí, ale všechny správně nastavené systémy přispívají ke zdravému klimatu v domácnosti.
Časté dotazy o principu a fungování tepelných čerpadel
Co potřebuji vědět o principu a provozu tepelných čerpadel
Tepelné čerpadlo funguje na principu cyklu chladiva, který přenáší teplo z venkovního prostředí do vytápěného prostoru. Chladivo mění skupenství v uzavřeném okruhu, přičemž výparník odebírá teplo z okolí, kompresor zvyšuje jeho teplotu a kondenzátor předává teplo topnému systému. Typy tepelných čerpadel se liší zejména podle zdroje tepla – vzduch-voda, země-voda či voda-voda.
Časté dotazy o principu a fungování tepelných čerpadel
Otázka: Co je tepelné čerpadlo a jak přesně funguje?
Tepelné čerpadlo přenáší teplo z okolního prostředí do vytápěného prostoru pomocí cyklu změny skupenství chladiva v uzavřeném okruhu. První funkční čerpadlo bylo postaveno v roce 1856.
Otázka: Jaký je princip činnosti tepelného čerpadla?
Princip spočívá v cyklickém odpařování a kondenzaci chladiva, které odebírá teplo z vnějšího zdroje při teplotách od -12 do -57 °C.
Otázka: Jaké jsou hlavní části tepelného čerpadla?
Výparník, kompresor, kondenzátor a expanzní ventil tvoří základní části zařízení, které společně umožňují přenos tepla.
Otázka: Jak funguje tepelné čerpadlo vzduch-voda?
Nasává venkovní vzduch, ze kterého čerpá teplo, a předává ho do topného systému. Elektrické topení se spouští při teplotách kolem -20 °C.
Otázka: Jak funguje tepelné čerpadlo země-voda?
Využívá stabilní teplotu půdy pomocí geotermálních sond nebo kolektorů k efektivnímu přenosu tepla do topného systému.
Otázka: Co znamená topný faktor COP a jak ho vypočítat?
COP je poměr mezi vyrobeným teplem a spotřebovanou elektřinou. Například COP 3 znamená 3 kWh tepla z 1 kWh elektřiny.
Otázka: Jaká je ekonomická návratnost tepelného čerpadla?
Návratnost investice obvykle trvá 5-7 let, závisí na výkonu čerpadla a zdroji vytápění, ze kterého se přechází.
Otázka: Jak klimatické podmínky ovlivňují výkon tepelného čerpadla?
V extrémních mrazech pod -20 °C se aktivuje elektrické topení, které doplňuje výkon čerpadla a ovlivňuje jeho efektivitu a životnost.
Otázka: Jak probíhá instalace tepelného čerpadla?
Vyžaduje odbornou montáž, vhodný prostor pro venkovní jednotku, správné napojení na topný systém a testování funkčnosti.
Otázka: Jak často je nutná údržba tepelného čerpadla?
Pravidelná údržba a kontrola jsou doporučeny minimálně jednou ročně, aby se prodloužila životnost a zajistila efektivita.
Otázka: Jaké jsou ekologické dopady různých typů chladiv?
Starší freony mají vysoký ODP a GWP, moderní chladiva jako R32, R290 a R744 mají nižší ekologický dopad a jsou legislativně preferována.
Otázka: Může tepelné čerpadlo ovlivnit kvalitu vnitřního ovzduší?
Při správné instalaci a údržbě podporuje dobrou cirkulaci vzduchu a stabilní vlhkost bez negativních zdravotních dopadů.
Otázka: Jaké jsou nejčastější chyby při provozu tepelného čerpadla?
Nesprávná instalace, nedostatečná údržba a nevhodné nastavení teplot mohou snížit účinnost a životnost zařízení.
Otázka: Jak funguje reverzibilní tepelné čerpadlo?
Může obrátit cyklus chladiva a slouží i jako klimatizace, kdy odvádí teplo z interiéru ven.
Otázka: Co je invertorová technologie v tepelných čerpadlech?
Technologie umožňuje plynulé přizpůsobení výkonu kompresoru podle aktuální potřeby, čímž zvyšuje účinnost a úspory energie.
Otázka: Jak se tepelná čerpadla integrují s dalšími obnovitelnými zdroji?
Lze je kombinovat například se solárními panely nebo větrnými elektrárnami pro větší energetickou soběstačnost.
Otázka: Jak tepelné čerpadlo šetří energii a peníze?
Využívá až 75 % tepla zdarma z okolí, což výrazně snižuje spotřebu elektřiny a náklady na vytápění.
Otázka: Jaký je rozdíl mezi tepelným čerpadlem a běžným kotlem?
Tepelné čerpadlo odebírá teplo z okolního prostředí, zatímco kotel spaluje palivo; čerpadla jsou ekologičtější a úspornější.
