Správné označení fází a nuláku je klíčové pro bezpečnou elektroinstalaci a snadnou orientaci při údržbě i opravách. Barevné značení vodičů 220 V podle platných norem zajišťuje jasné rozlišení kabelů CYKY i jednotlivých vodičů L1, L2 a L3. Dodržení těchto pravidel minimalizuje riziko chyb a usnadňuje práci elektrikářům i laikům.
Hlavní poznatky
- Fázové vodiče jsou označeny barvami hnědá, černá a šedá s označením L1, L2 a L3.
- Nulový vodič má modrou barvu, doporučuje se světlá modrá pro lepší identifikaci.
- Ochranný vodič je vždy žlutozelený s povinným barevným označením po celé délce nebo v přístupných místech.
- Kabelové štítky musí mít minimální velikost 3,5 mm a odpovídat normě ČSN EN 13501-1.
- Při práci s elektroinstalací je třeba vždy vypnout proud a používat izolační nářadí, aby se předešlo úrazu elektrickým proudem.
Jaké jsou standardní barvy pro fáze a nulák v elektroinstalaci?

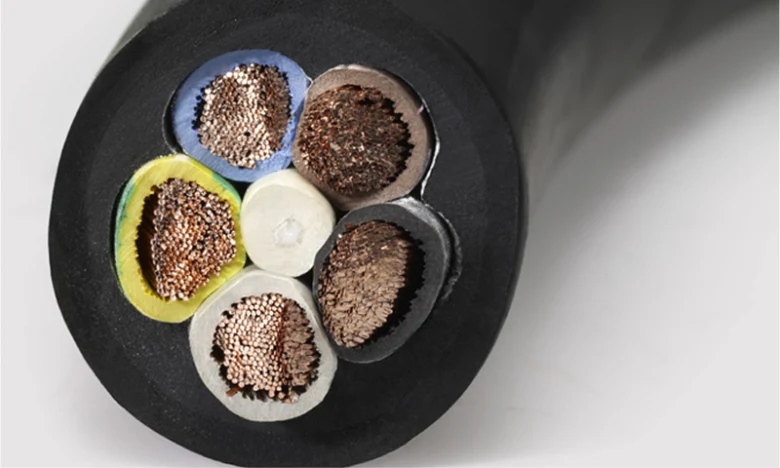

Standardní barvy pro označení fázových a nulových vodičů v elektroinstalaci 220 V jsou přesně definované pro zajištění bezpečnosti a jednoznačné identifikace. Fázové vodiče L1, L2 a L3 mají barvy hnědou, černou a šedou, zatímco nulový vodič (nulák) je modrý, ideálně světlá modrá. Toto barevné značení odpovídá platným normám a usnadňuje práci s elektroinstalací, včetně kabelů CYKY.
| Vodič | Označení | Standardní barva |
|---|---|---|
| Fázový L1 | L1 | Hnědá |
| Fázový L2 | L2 | Černá |
| Fázový L3 | L3 | Šedá |
| Nulový vodič | N | Modrá (světlá modrá) |
Jaké barvy mají fáze L1, L2 a L3?
Fázové vodiče v domácí i průmyslové elektroinstalaci jsou barevně označeny podle platných norem. L1 má barvu hnědou, L2 se označuje černou barvou a L3 šedou. Toto barevné značení vodičů L1, L2, L3 pomáhá jednoznačně identifikovat jednotlivé fáze a minimalizuje riziko záměny při montáži nebo údržbě.
Jak se označuje nulák v elektroinstalaci?
Nulový vodič, označovaný jako N, má standardně modrou barvu. Pro lepší rozpoznání a zvýšení bezpečnosti se doporučuje používat světlou modrou variantu. Správné barevné značení nuláku zajišťuje, že se snadno pozná od fázových vodičů, což je klíčové pro bezpečnost elektroinstalace a správné používání kabelových štítků.
Bezpečná identifikace fáze a nuláku v elektroinstalaci
Správná identifikace fázového a nulového vodiče je klíčová pro bezpečnou manipulaci s elektroinstalací. Pro rozpoznání vodičů se nejčastěji používají indikační šroubovák a multimetr, přičemž každý nástroj má svá specifika a omezení.
Jak poznat fázi a nulák pomocí indikačního šroubováku?
Indikační šroubovák slouží k rychlé orientaci v elektroinstalaci díky své schopnosti detekovat elektrické napětí. Měl by však být používán s opatrností, protože může reagovat i na indukované napětí v okolních vodičích. To znamená, že signalizace napětí nemusí vždy odpovídat skutečné fázi, což může vést k chybnému označení fázového a nulového vodiče. Pro zvýšení bezpečnosti elektroinstalace doporučuji vždy vypnout jistič a používat izolační nářadí.
Jak multimetr pomáhá rozpoznat fázi a nulák?
Multimetr poskytuje přesné měření napětí mezi vodiči, kdy fáze vykazuje přibližně 230 V a nulový vodič napětí blízké 0 V. Tato metoda je spolehlivější než indikace šroubováku a umožňuje jednoznačné rozlišení vodičů. Pro správné označení fáze a nuláku v elektroinstalaci je vhodné doplnit měření barevným značením vodičů 220 V a použít kabelové štítky elektroinstalace. Tento postup pomáhá předejít chybám při další montáži nebo údržbě.
- Vždy vypněte přívod elektřiny před měřením
- Používejte vhodné ochranné pomůcky a izolační nářadí
- Dodržujte aktuální normy značení vodičů L1, L2, L3 a nuláku
- Kombinujte měření s barevným značením kabelů CYKY pro vyšší přehlednost
Normy a pravidla označování vodičů v elektroinstalaci
Normy a pravidla označování vodičů v elektroinstalaci zajišťují jednotné a bezpečné barevné značení fází a nuláku. Dodržování českých i mezinárodních standardů přispívá k přehlednosti elektroinstalace a minimalizuje riziko chyb při práci s elektrickými rozvody.
Jaké normy definují barevné kódování vodičů?
Normy IEC a ČSN stanovují přesné barevné kódování vodičů v elektroinstalaci, které určuje standardní barvy pro vodiče L1, L2, L3 a nulák. Tyto normy jsou základním předpokladem pro správné označení fáze a nuláku a zajišťují bezpečnost elektroinstalace. Barevné značení kabelů CYKY a jiných typů vodičů v domácnostech i průmyslu vychází právě z těchto pravidel.
Jaké jsou požadavky na velikost a materiál štítků?
Kabelové štítky elektroinstalace musí mít minimální velikost písma 3,5 mm, aby bylo označení dobře čitelné i po letech provozu. Materiály štítků musí odpovídat třídám A1, A2 nebo B dle ČSN EN 13501-1, což zaručuje požární odolnost a trvanlivost značení. Takové parametry pomáhají udržet bezpečnost elektroinstalace a zjednodušují identifikaci vodičů.
| Norma | Popis | Význam pro značení |
|---|---|---|
| IEC 60446 | Barevné značení vodičů | Definuje barvy pro fáze a nulák |
| ČSN EN 13501-1 | Klasifikace materiálů podle požáru | Určuje materiály štítků |
| ČSN 33 2000 | Elektroinstalační normy | Stanovuje pravidla pro bezpečnost a značení |
Tip: Pro bezpečnost elektroinstalace je nezbytné používat kabelové štítky s odpovídající velikostí a materiálem podle platných norem.

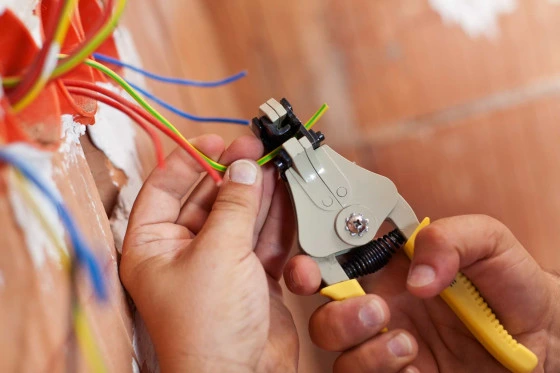

Přeznačování a opravy stávajících vodičů v elektroinstalaci
Přeznačování vodičů v elektroinstalaci je nezbytné pro udržení přehlednosti a bezpečnosti rozvodu. Používají se speciální návlečky, kabelové štítky nebo trubičky z polyesteru, nylonu nebo akrylu, které jsou odolné proti mechanickému poškození a stárnutí. Materiály označení musí odpovídat platným normám, aby zůstalo barevné značení vodičů 220 V jasné a čitelné i po letech.
Při opravách nebo změnách v instalaci je důležité správně označit kabely fáze a neutrálu podle standardních barev, například modrá pro nulový vodič a hnědá nebo černá pro fázi. Přeznačování vodičů by mělo zohlednit i barevné značení kabelů CYKY a vodičů L1, L2, L3 u třífázových rozvodů.
Návod na přeznačování a opravy vodičů
- Identifikace vodiče – před přeznačením ověřte funkci vodiče pomocí vhodného měřicího přístroje
- Výběr materiálu označení – použijte návlečky nebo štítky z polyesteru, nylonu či akrylu
- Aplikace návleček – pevně nasaďte návlečky na vodiče, aby neklouzaly a byly dobře viditelné
- Kontrola čitelnosti – zkontrolujte, zda jsou označení jasná a odpovídají barevným normám
- Dokumentace změn – zaznamenejte provedené opravy a přeznačení pro další servis a revize
Tip: Přeznačování vodičů je zásah vyžadující dodržení bezpečnostních pravidel elektroinstalace a měl by ho provádět kvalifikovaný pracovník.
Zvláštnosti značení vodičů v průmyslových a domácích instalacích
Značení vodičů se v průmyslových a domácích elektroinstalacích výrazně liší kvůli odlišnému rozsahu a složitosti rozvodů. Průmyslová elektroinstalace často využívá kombinaci číselného a barevného značení, které umožňuje jasnou identifikaci jednotlivých vodičů i při větším počtu fází a zemnicích vodičů. Vícefázové instalace v průmyslu obvykle používají barevné značení vodičů L1, L2, L3 doplněné o číselné označení, což usnadňuje orientaci a snižuje riziko chyb při údržbě nebo opravách.
Domácí elektroinstalace běžně používá standardní barevné značení kabelů CYKY, kde fáze mají barvy hnědou, černou nebo šedou a nulový vodič je modrý. Bezpečnost elektroinstalace vyžaduje, aby kabelové štítky elektroinstalace nebo nálepky odpovídaly platným normám, což platí zvláště u rozsáhlejších a složitějších rozvodů.
- Průmyslová elektroinstalace: číselné a barevné značení vodičů
- Domácí elektroinstalace: základní barevné značení CYKY kabelů
- Vícefázové instalace: speciální značení pro jasnou identifikaci fází
- Bezpečnost elektroinstalace: dodržování norem a používání kabelových štítků
Návod na značení a rozpoznání fáze a nuláku v elektroinstalaci
Pro správné označení fáze a nulového vodiče je nezbytné dodržovat barevné značení podle platných norem, což platí jak pro domácí, tak průmyslové elektroinstalace.
Nejčastější chyby při značení fází a nuláku a jak jim předcházet
Chyby při značení fází a nulového vodiče patří mezi nejčastější příčiny nebezpečí úrazu a poruch v elektroinstalaci. Nevhodné barevné značení vodičů 220 V, například použití barvy modré pro fázi místo neutrálu, vede k chybné identifikaci a nesprávnému zapojení. Také barevné značení kabelů CYKY, které neodpovídá normám, může způsobit zmatek při údržbě nebo opravách.
Nečitelný nebo špatně upevněný kabelový štítek elektroinstalace výrazně zvyšuje riziko nesprávného připojení. Nedostatečné ověření vodičů před montáží nebo revizí může vést k připojení fází místo nuláku a naopak, což ohrožuje bezpečnost elektroinstalace.
Jaké jsou nejčastější chyby při značení fází a nulového vodiče
- Použití nevhodných barev pro vodiče L1, L2, L3 a nulák, například hnědé nebo černé místo modré pro nulový vodič
- Chybějící nebo špatně čitelné kabelové štítky elektroinstalace
- Nepřesné nebo žádné ověření vodičů před zapojením
- Nedodržení barevného značení vodičů 220 V podle platných norem
- Označení vodičů bez použití návleček na vodiče nebo jiných standardizovaných identifikátorů
Odborná rada: Dodržování barevného značení vodičů L1 L2 L3 a nuláku podle platných norem výrazně zvyšuje bezpečnost elektroinstalace a usnadňuje její údržbu.
Časté dotazy k označení a značení fází a nuláku v elektroinstalaci
Otázka: Jaké barvy mají vodiče fází L1, L2 a L3?
Barvy vodičů L1, L2 a L3 jsou hnědá, černá a šedá podle platných norem IEC a ČSN, které platí i pro barevné značení vodičů 220 V v domácnostech.
Otázka: Jaká barva se používá pro nulový vodič?
Nulový vodič má modrou barvu, přičemž světlá modrá umožňuje bezpečné a jednoznačné rozpoznání v elektroinstalaci.
Otázka: Co znamenají písmena L a N při označování vodičů?
Písmeno L označuje fázové vodiče (L1, L2, L3), zatímco N označuje nulový vodič v souladu s normami pro označení fáze a nuláku.
Otázka: Jak bezpečně identifikovat fázi a nulák?
K identifikaci se používá multimetr, kde fáze ukazuje napětí okolo 230 V a nulový vodič blízký 0 V; indikační šroubovák může indikovat i indukované napětí.
Otázka: Jaké jsou základní normy pro značení vodičů?
Základem jsou normy IEC a ČSN EN 13501-1, které stanovují barevné kódování a minimální velikost písma na štítcích 3,5 mm.
Otázka: Jak správně používat kabelové štítky?
Kabelové štítky elektroinstalace musí být trvanlivé, čitelné po celou dobu životnosti a odpovídat normě ČSN EN 13501-1.
Otázka: Jak postupovat při přeznačování vodičů?
Před přeznačením vypněte napájení, použijte návlečky z polyesteru nebo nylonu a ověřte správnost označení měřením.
Otázka: Jaké jsou nejčastější chyby při značení vodičů?
Časté chyby zahrnují nesprávné barvy, špatné upevnění štítků a neověření vodičů měřicím přístrojem.
Otázka: Jak se liší značení vodičů v průmyslových a domácích instalacích?
Průmyslová elektroinstalace často kombinuje barevné značení a číselné označení, zatímco domácí elektroinstalace používá základní barevné kódy.
Otázka: Proč je důležité správně označit fázi a nulák?
Správné označení zvyšuje bezpečnost, usnadňuje údržbu a snižuje riziko poruch a úrazů elektrickým proudem.
Otázka: Jak se označuje ochranný vodič?
Ochranný vodič má žlutozelenou izolaci pokrývající 30-70 % délky každých 15 mm vodiče.
Otázka: Jaké materiály se používají pro návlečky a štítky na vodiče?
Pro návlečky a štítky se používají polyester, nylon nebo akryl pro zajištění odolnosti vůči mechanickému i chemickému poškození.
Otázka: Jaké bezpečnostní opatření je nutné při práci s elektroinstalací?
Před započetím prací vypněte napájení, používejte izolační rukavice a nářadí s dielektrickou ochranou, případně konzultujte práci s odborníkem.
Otázka: Co je potřeba vědět o štítcích na kabely?
Štítky musí být trvale čitelné a vyhovovat normám, aby zajistily správné a bezpečné označení během celé životnosti elektroinstalace.
Otázka: Jak poznat fázi od nuláku bez měřicích přístrojů?
Barevné značení kabelů CYKY pomáhá rozlišit vodiče, ale kvůli možné chybě v označení je vždy nezbytné použít měření pro ověření správnosti.
Návod na značení a rozpoznání fáze a nuláku v elektroinstalaci
Pro správné označení vodičů použijte barevné značení podle platných norem: hnědá, černá a šedá pro fáze L1, L2, L3 a modrá pro nulák. K označení vodičů lze také použít kabelové štítky s písmeny L a N, které usnadňují orientaci při zapojování.
Jaké písmena se používají k označení fázových a nulových vodičů
Fázové vodiče se označují písmenem L s čísly 1, 2, 3 pro jednotlivé fáze, nulový vodič nese označení N. Tato značení jsou standardem v elektroinstalaci domácností i průmyslových zařízení a zajišťují bezpečnou identifikaci.
