Proudové chrániče jsou klíčovým prvkem elektroinstalace zásuvek, který výrazně zvyšuje ochranu proti úrazu elektrickým proudem. Správné zapojení proudového chrániče 30 mA zajistí spolehlivou funkci a splnění platných norem. Testování proudového chrániče je nezbytné pro ověření jeho provozuschopnosti a bezpečnosti.
Klíčové závěry
- Proudové chrániče pro zásuvky se nejčastěji vybírají s citlivostí 30 mA pro maximální ochranu.
- Správné zapojení vyžaduje připojení všech pracovních vodičů (fáze a nulák) a nepřipojování ochranného vodiče PE do chrániče.
- Elektroinstalace by měla být rozdělena do více obvodů, každý chráněný vlastním proudovým chráničem, například 6 skupin zásuvek.
- Testování proudového chrániče se doporučuje provádět pravidelně pomocí vestavěného testovacího tlačítka.
- Použití proudových chráničů výrazně snižuje riziko úrazu elektrickým proudem a požáru, zejména v objektech se dřevěnou konstrukcí.
Jak správně zapojit proudový chránič do zásuvkového obvodu
Zapojení proudového chrániče do zásuvkového obvodu vyžaduje přesný postup připojení fázového vodiče a nulového vodiče do vstupních a výstupních svorek chrániče. Ochranný vodič (PE) se musí zapojit přímo mimo proudový chránič podle platných ČSN norem, aby byla zajištěna správná funkce a bezpečnost elektroinstalace. Následující kroky popisují postup instalace proudového chrániče do zásuvkového okruhu krok za krokem.
- Vypněte hlavní jistič rozvaděče pro zajištění bezpečnosti práce.
- Připravte fázový vodič (L) a nulový vodič (N) z přívodu do rozvaděče.
- Připojte vstupní svorky proudového chrániče – fázi a nulák.
- Připojte výstupní svorky proudového chrániče k zásuvkovému obvodu, opět fázi a nulák.
- Ochranný vodič (PE) zapojte samostatně do svorkovnice nebo lišty pro ochranné vodiče, ne přes proudový chránič.
- Zkontrolujte správnost zapojení a pevnost kontaktů.
- Zapněte hlavní jistič a proveďte testování proudového chrániče pomocí tlačítka TEST.
- Ověřte funkčnost zásuvek v zásuvkovém obvodu.
Jak správně připojit fázi, nulák a ochranný vodič při zapojení proudového chrániče
Při zapojení proudového chrániče do zásuvkového obvodu je zásadní připojit fázový vodič (L) a nulový vodič (N) do vstupních a výstupních svorek chrániče v přesném pořadí. Fáze i nulák vstupují do chrániče, který sleduje rozdíl proudu mezi nimi a v případě úniku vypne obvod. Ochranný vodič (PE) nesmí být veden přes proudový chránič, protože jeho úkolem je zajistit bezpečné uzemnění elektroinstalace mimo ochranný přístroj. Toto zapojení odpovídá ČSN normám a zabraňuje chybám při zapojení chrániče, které by mohly způsobit jeho nesprávnou funkci nebo nebezpečné situace.
Jak se zapojuje proudový chránič v rozvaděči?
Proudový chránič se instaluje v rozvaděči na hlavní přívod zásuvkových obvodů nebo za jistič, který je na tento okruh určen. Zapojení zahrnuje připojení vstupních vodičů – fáze (L) a nuláku (N) – do svorek chrániče a výstupních vodičů vedoucích do zásuvek. Je nutné dodržet správné pořadí připojení a zkontrolovat, zda jistič odpovídá jmenovitému proudu zásuvkového obvodu. Správná elektroinstalace zásuvky včetně zapojení proudového chrániče zajistí ochranu proti úrazu elektrickým proudem a splnění bezpečnostních požadavků.
Jak správně kombinovat proudový chránič s jističem v zásuvkovém obvodu
Proudový chránič by měl být zapojen za jistič s vhodným jmenovitým proudem, který obvykle činí 16 A pro zásuvkové obvody v domácnosti. Správná kombinace těchto přístrojů zabraňuje neoprávněnému nebo zbytečnému vypínání a zajišťuje spolehlivou ochranu proti úniku proudu. Proudový chránič 30 mA je standardní hodnota citlivosti pro zásuvkové rozvody, která poskytuje dostatečnou ochranu osob. Dodržení správného zapojení a testování proudového chrániče pomáhá eliminovat chyby při zapojení chrániče a udržuje elektroinstalaci bezpečnou.
Který proudový chránič je vhodný pro zásuvky a jak vybrat jeho citlivost
Proudový chránič je klíčovým prvkem elektroinstalace zásuvek, který chrání proti úrazu elektrickým proudem. Pro domácí zásuvkové okruhy se standardně používá proudový chránič s citlivostí 30 mA. Tato hodnota zajišťuje dostatečnou ochranu osob před úrazem i při přímém dotyku s vadným spotřebičem. Vyšší citlivosti, například 100 mA nebo 300 mA, se používají spíše pro ochranu zařízení nebo v průmyslových instalacích, kde je požadavek na selektivitu a nižší riziko úrazu osob.
Citlivost proudového chrániče významně ovlivňuje bezpečnost a funkčnost celé elektroinstalace. Při zapojení proudového chrániče v elektrickém rozvaděči pro zásuvky je třeba vybrat správný typ a citlivost podle konkrétního prostředí a požadavků normy. Například pro zásuvky v koupelně je vhodné použít proudový chránič 30 mA, který poskytuje nejvyšší ochranu.
| Citlivost proudového chrániče | Použití | Vliv na bezpečnost |
|---|---|---|
| 30 mA | Domácí zásuvky, koupelny | Nejvyšší ochrana osob |
| 100 mA | Průmyslové instalace, větší obvody | Ochrana zařízení, nižší citlivost |
| 300 mA | Hlavní jističe, selektivní ochrana | Ochrana proti požáru |
Tip: Pravidelné testování proudového chrániče pomáhá odhalit chyby při zapojení chrániče a zajišťuje správnou funkci ochrany.
Jak rozdělit elektrickou instalaci do obvodů s proudovými chrániči
Elektroinstalace v domácnostech se standardně rozděluje do několika obvodů zásuvek, přičemž každý obvod chrání samostatný proudový chránič. Tento způsob rozdělení zvyšuje bezpečnost elektroinstalace a odpovídá požadavkům normy ČSN 33 2000-4-41. Typicky se instalace dělí na cca 4 až 6 obvodů zásuvek, přičemž každý je vybaven proudovým chráničem s citlivostí 30 mA, což je běžný standard pro ochranu před úrazem elektrickým proudem.
Takové rozdělení umožňuje lokalizovat případné závady a minimalizuje rozsah výpadku elektrické energie. Navíc snižuje riziko přetížení a usnadňuje testování proudového chrániče. Při zapojení proudových chráničů za sebou je třeba dodržet správné pořadí a pravidla, aby nedocházelo k nežádoucímu spouštění.
Příklady rozdělení zásuvkových obvodů mohou být:
- Obvod pro kuchyňské zásuvky
- Obvod pro obytné místnosti
- Obvod pro koupelnu (s použitím speciálního proudového chrániče)
- Obvod pro venkovní zásuvky
- Obvod pro pračku a sušičku
- Obvod pro osvětlení a další zařízení
Tip: Správné zapojení proudového chrániče v elektroinstalaci zásuvky je základním předpokladem pro bezpečnost i funkčnost celého systému. Chyby při zapojení chrániče mohou vést k nefunkčnosti ochrany nebo nežádoucím výpadkům. Proto je vhodné vždy respektovat normu ČSN 33 2000-4-41 a zajistit pravidelné testování proudového chrániče.
Jak provádět testování a údržbu proudových chráničů v zásuvkách
Pravidelné testování proudového chrániče pomocí integrovaného testovacího tlačítka zajišťuje jeho správnou funkčnost a bezpečnost elektroinstalace zásuvky. Testovací tlačítko simuluje poruchu, při které by měl chránič okamžitě odpojit proud, což potvrdí jeho schopnost reagovat na únik proudu. Doporučený interval testování je minimálně jednou za 3 měsíce, aby se předešlo selhání ochranného zařízení.
Základní údržba proudového chrániče spočívá v pravidelném čištění a vizuální kontrole, zvláště po montáži nebo při podezření na chyby při zapojení chrániče. V rámci elektroinstalace zásuvky je také důležité správné zapojení proudového chrániče 30 mA, který je standardně používán pro zásuvkové obvody v domácnostech.
- Stisknutí testovacího tlačítka – prověří funkčnost a rychlost reakce chrániče
- Kontrola správného zapojení – ověřte vodiče podle schématu, aby se předešlo chybám
- Vizuální inspekce – zajistěte, že nejsou žádné mechanické závady ani nečistoty
- Zaznamenání výsledků testu – udržujte pravidelný přehled o intervalech a stavu zařízení
Pravidelnou údržbou a testováním se maximalizuje spolehlivost ochrany, kterou proudový chránič poskytuje v zásuvkových okruzích.
Jak správně otestovat zapojení proudového chrániče u zásuvky
Testování zapojení proudového chrániče u zásuvky začíná aktivací testovacího tlačítka. Pokud chránič neodpoví odpojením, je nutné zkontrolovat jeho zapojení a případně provést servis. Tento postup je základním pravidlem pro povinnosti a pravidla pro použití proudových chráničů u zásuvek.

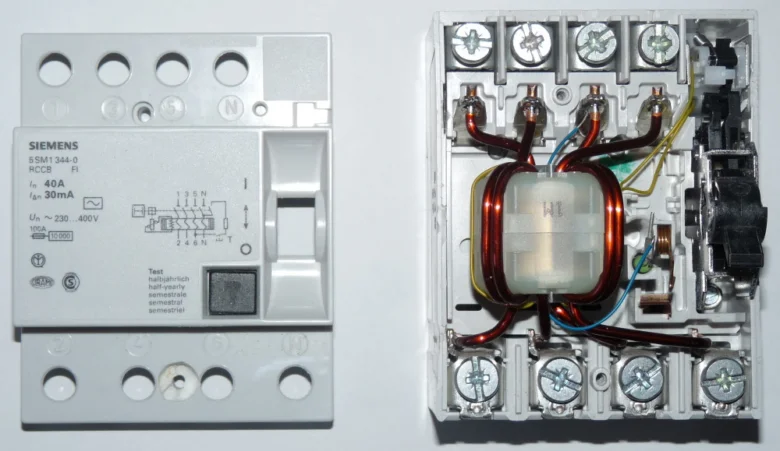

Jak funguje proudový chránič a jaké jsou jeho hlavní komponenty
Proudový chránič slouží k ochraně uživatelů před úrazem elektrickým proudem tím, že detekuje unikající proud, tedy rozdíl mezi proudem ve fázi a nuláku. Tento rozdíl měří součtový transformátor zabudovaný v chrániči. Pokud překročí citlivost, například 30 mA u běžných domácích zásuvek, proudový chránič okamžitě vypne napájení daného obvodu. Testovací tlačítko simuluje poruchu unikajícího proudu, čímž umožňuje ověření správné funkce chrániče.
Jak funguje proudový chránič a proč jej zapojit do zásuvky
Zapojení proudového chrániče u zásuvkových obvodů zvyšuje bezpečnost provozu elektroinstalace zásuvky a minimalizuje riziko úrazu i požáru. Správné zapojení proudového chrániče zahrnuje připojení fáze (L) a nulového vodiče (N) přes vstupní a výstupní svorky chrániče, zatímco ochranný vodič (PE) vede přímo k zásuvkám. Chyby při zapojení chrániče, jako spojení nuláku a ochranného vodiče za chráničem, vedou k jeho nežádoucímu vypínání a ohrožení bezpečnosti.
| Komponenta | Funkce | Poznámka |
|---|---|---|
| Proudový chránič | Vypíná obvod při unikajícím proudu | Citlivost typicky 30 mA |
| Součtový transformátor | Měří rozdíl proudu mezi fází a nulákem | Základní měřicí prvek chrániče |
| Testovací tlačítko | Simuluje poruchu pro ověření funkce | Doporučuje se testovat minimálně jednou za 3 měsíce |
Otázka: Jak často se doporučuje testovat proudový chránič?
Testovací tlačítko by mělo být stisknuto minimálně jednou za 3 měsíce, aby byla zajištěna správná funkčnost chrániče.
Otázka: Jaký proudový chránič je nejvhodnější pro domácí zásuvky?
Pro domácí zásuvky se doporučuje proudový chránič s citlivostí 30 mA, protože poskytuje nejvyšší ochranu proti úrazu elektrickým proudem.
Otázka: Co všechno musí být připojeno přes proudový chránič?
Přes proudový chránič se připojují všechny pracovní vodiče – fáze (L) a nulový vodič (N). Ochranný vodič (PE) se nepřipojuje přes chránič.
Otázka: Jak správně zapojit vodiče do proudového chrániče?
Fáze (L) a nulový vodič (N) se připojují do vstupních a výstupních svorek proudového chrániče, ochranný vodič (PE) vede přímo k zásuvkám a nesmí být spojen s nulákem za chráničem.
Otázka: Proč je důležité rozdělit elektroinstalaci do více obvodů s vlastními proudovými chrániči?
Rozdělení do obvodů s vlastním chráničem zvyšuje bezpečnost, usnadňuje diagnostiku poruch a splňuje požadavky normy ČSN 33 2000-4-41.
Otázka: Jaký je princip fungování proudového chrániče?
Proudový chránič detekuje rozdíl proudu mezi fází a nulákem pomocí součtového transformátoru a při překročení citlivosti (např. 30 mA) vypne obvod.
Otázka: Co způsobuje nahodilé vypínání proudového chrániče?
Nahodilé vypínání často způsobuje nesprávné spojení nulového vodiče (N) s ochranným vodičem (PE) nebo špatné zapojení vodičů za chráničem.
Otázka: Lze použít proudový chránič v síti TN-C?
Ne, proudový chránič vyžaduje síť TN-S, protože v síti TN-C je nulový a ochranný vodič spojeny v jeden vodič PEN, což znemožňuje správnou funkci chrániče.
Otázka: Jak správně otestovat funkčnost proudového chrániče?
Stiskněte testovací tlačítko na chrániči, který by měl okamžitě vypnout proud. Po testu chránič znovu zapněte. Test opakujte minimálně každé 3 měsíce.
Otázka: Jaký je rozdíl mezi citlivostí 30 mA a 300 mA u proudových chráničů?
30 mA chrániče slouží k ochraně osob proti úrazu, zatímco 300 mA chrániče jsou určeny spíše k ochraně před požárem v průmyslových aplikacích.
Otázka: Může být ochranný vodič (PE) připojen k proudovému chrániči?
Ne, ochranný vodič PE se nesmí připojovat k proudovému chrániči a nesmí být spojen s nulovým vodičem za chráničem.
Otázka: Jaký je doporučený počet zásuvkových obvodů v domácí elektroinstalaci?
Obvyklý počet je kolem 6 zásuvkových obvodů, každý chráněný vlastním proudovým chráničem, například pro obývací pokoj, koupelnu, dílnu a další místnosti.
Otázka: Co dělat při častém vypínání proudového chrániče?
Zkontrolujte správnost zapojení vodičů, zejména zda není nulák spojen s ochranným vodičem, a případně kontaktujte kvalifikovaného elektrikáře.
Otázka: Jaké normy upravují instalaci proudových chráničů v zásuvkách?
Platná norma je ČSN 33 2000-4-41 ed. 3, která stanovuje požadavky na ochranu proudovými chrániči v elektrických instalacích.
Otázka: Jak integrovat proudové chrániče s přepěťovou ochranou?
Proudové chrániče lze kombinovat s přepěťovými ochranami a dalšími bezpečnostními prvky, což zvyšuje celkovou ochranu elektroinstalace a zařízení.
Jak řešit běžné chyby a problémy při zapojení proudových chráničů
Nejčastější chyby při zapojení proudového chrániče v domácí elektroinstalaci souvisejí především se zaměněním nebo nesprávným připojením nulového vodiče (N) a ochranného vodiče (PE). Spojení těchto vodičů vede k nahodilému vypínání chrániče, což znesnadňuje diagnostiku poruch a ohrožuje bezpečnost uživatelů.
Další problémy vznikají při nesprávném zapojení proudového chrániče s jističem v zásuvkovém obvodu, kdy je chránič například umístěn za jističem nebo není správně dimenzován (často se používá proudový chránič 30 mA pro zásuvky). Nesprávné zapojení zvyšuje riziko nefunkčnosti ochrany a poruch.
Pro správné zapojení proudového chrániče v elektrickém rozvaděči pro zásuvky je nutné:
- Dodržovat správné rozdělení nulového a ochranného vodiče bez jejich vzájemného spojování
- Použít proudový chránič s vhodnou citlivostí, obvykle 30 mA pro domácí zásuvky
- Zajistit pravidelné testování proudového chrániče pomocí testovacího tlačítka pro ověření funkčnosti
- Dodržovat povinnosti a pravidla pro použití proudových chráničů u zásuvek podle platných norem
Tip: Diagnostika poruch vyžaduje měření a vizuální kontrolu zapojení vodičů, kde správné zapojení nulového vodiče (N) a ochranného vodiče (PE) zabraňuje nahodilému vypínání a zajišťuje spolehlivou ochranu.
Časté dotazy k zapojení a použití proudových chráničů do zásuvek
Otázka: Jak často se doporučuje testovat proudový chránič?
Testovací tlačítko je třeba stisknout minimálně jednou za 3 měsíce, aby byla ověřena jeho správná funkčnost a bezpečnost instalace.
Otázka: Jaký proudový chránič je nejvhodnější pro domácí zásuvky?
Pro zásuvkové obvody je vhodný proudový chránič s citlivostí 30 mA, který spolehlivě chrání proti úrazu elektrickým proudem.
Otázka: Co všechno musí být připojeno přes proudový chránič?
Přes proudový chránič se zapojují pracovní vodiče – fáze (L) a nulový vodič (N). Ochranný vodič (PE) se připojuje přímo k zásuvkám a nesmí být veden přes chránič.
Otázka: Jak správně zapojit vodiče do proudového chrániče?
Fáze a nulák se připojují do vstupních a výstupních svorek chrániče, přičemž ochranný vodič vede mimo chránič přímo k zásuvkám.
Otázka: Proč je důležité rozdělit elektroinstalaci do více obvodů s vlastními chrániči?
Rozdělení zvyšuje bezpečnost, umožňuje snadnější lokalizaci závad a odpovídá normě ČSN 33 2000-4-41.
Otázka: Jaký je princip fungování proudového chrániče?
Chránič měří rozdíl proudu mezi fází a nulákem a při překročení nastavené citlivosti, například 30 mA, vypne obvod.
Otázka: Co způsobuje nahodilé vypínání proudového chrániče?
Častou příčinou jsou chyby v zapojení, například spojení nulového a ochranného vodiče za chráničem.
Otázka: Lze použít proudový chránič v síti TN-C?
Ne, v síti TN-C není možné správně fungovat, protože nulák a ochranný vodič jsou sloučeny do jednoho vodiče PEN.
Otázka: Jak správně otestovat funkčnost proudového chrániče?
Stiskněte testovací tlačítko, chránič by měl okamžitě vypnout. Test opakujte nejméně jednou za čtvrt roku.
Otázka: Jaký je rozdíl mezi citlivostí 30 mA a 300 mA u proudových chráničů?
30 mA chránič slouží k ochraně osob, 300 mA chrání instalaci před požárem.
Otázka: Může být ochranný vodič (PE) připojen k proudovému chrániči?
Ne, PE se nesmí připojovat na svorky chrániče a nesmí být spojen s nulákem za ním.
Otázka: Jaký je doporučený počet zásuvkových obvodů v domácí elektroinstalaci?
Obvyklý počet je zhruba 6 obvodů, každý s vlastním proudovým chráničem.
Otázka: Co dělat při častém vypínání proudového chrániče?
Zkontrolujte zapojení vodičů a v případě nejistoty požádejte o kontrolu kvalifikovaného elektrikáře.
Otázka: Jaké normy upravují instalaci proudových chráničů v zásuvkách?
Platná norma je ČSN 33 2000-4-41 edice 3, která stanovuje technické požadavky na ochranu chrániči.
Otázka: Jak integrovat proudové chrániče s přepěťovou ochranou?
Proudové chrániče lze kombinovat s přepěťovou ochranou, což zvyšuje ochranu celého elektrického obvodu před přepětím i úrazem.
Tipy a triky pro bezpečné zapojení proudového chrániče do zásuvek
Pro správné zapojení proudového chrániče je nezbytné dodržovat správné pořadí zapojení vodičů a dbát na to, aby ochranný vodič nebyl spojen s nulovým za chráničem. Pravidelné testování a kontrola zapojení minimalizují riziko nečekaného vypnutí a zvyšují bezpečnost elektroinstalace.
