Proudový chránič slouží k ochraně před úrazem elektrickým proudem díky detekci reziduálního proudu v obvodu. Správné zapojení proudového chrániče v elektroinstalaci je klíčové pro jeho spolehlivou funkci a bezpečnost domácnosti. Kromě jističe zajišťuje rychlou reakci na poruchy a minimalizuje riziko požáru či úrazu.
Stručně a jasně
- Proudový chránič detekuje rozdíl proudu mezi fází a nulovým vodičem a vypne obvod při překročení 30 mA během 0,3 sekundy.
- Existují typy proudových chráničů (AC, A, F, B, si) podle charakteru reziduálního proudu a použití v různých instalacích.
- Standardní vybavovací proudy jsou 10 mA, 30 mA, 100 mA a 300 mA; pro ochranu osob se používá 30 mA.
- Proudový chránič se zapojuje za hlavní jistič, v jednofázové instalaci na fázi (L) a nulový vodič (N), u třífázové na všechny tři fáze a nulák.
- Pravidelné testování chrániče stiskem testovacího tlačítka se doporučuje minimálně jednou za 3 měsíce pro zajištění bezpečnosti.

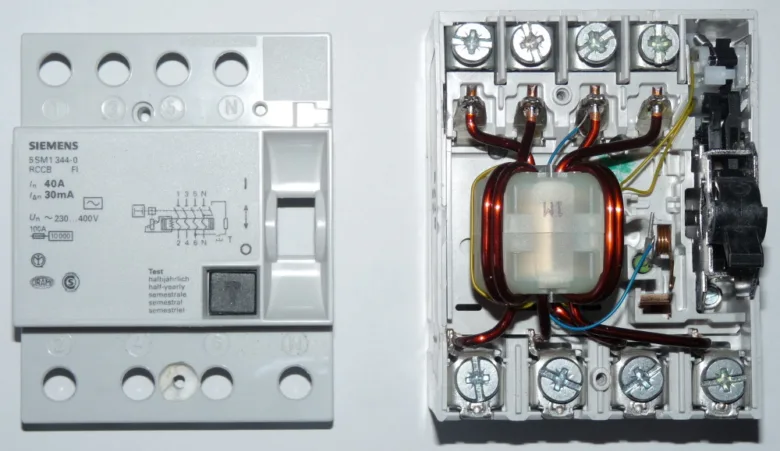

Jak funguje proudový chránič – princip činnosti
Proudový chránič v elektroinstalaci detekuje rozdíl mezi proudem ve fázovém vodiči (L) a nulovém vodiči (N). Tento rozdíl se nazývá reziduální proud a vzniká při úniku proudu mimo obvod, například při kontaktu člověka s elektrickým zařízením. Při překročení hodnoty 30 mA proudový chránič vypne obvod do maximálně 0,3 sekundy, čímž významně snižuje riziko úrazu elektrickým proudem. Na rozdíl od jističe, který chrání obvod proti přetížení a zkratu, proudový chránič se zaměřuje právě na detekci těchto úniků.
Key takeaways:
- Reziduální proud je rozdíl mezi proudem ve fázovém vodiči a nulovém vodiči
- Proudový chránič vypne obvod při překročení 30 mA reziduálního proudu
- Reakční doba proudového chrániče je maximálně 0,3 sekundy
- Jistič chrání elektroinstalaci proti přetížení a zkratu, nikoli proti úniku proudu
- Správné zapojení proudového chrániče zvyšuje elektroinstalace bezpečnost
Jak funguje proudový chránič a jak se zapojuje v elektroinstalaci
Princip činnosti proudového chrániče v domácí elektroinstalaci vychází z monitorování reziduálního proudu. Zapojení proudového chrániče vždy zahrnuje připojení fázového a nulového vodiče přes jeho detekční cívku. Pokud dojde k úniku proudu, proudový chránič automaticky odpojí napájení, čímž zabrání úrazu elektrickým proudem. Testování proudového chrániče lze provést pravidelně pomocí testovacího tlačítka integrovaného na přístroji.
Typy proudových chráničů a jejich použití
Typy proudových chráničů se rozlišují podle schopnosti detekce specifických druhů reziduálních proudů a jsou určeny pro různé aplikace v domácí i průmyslové elektroinstalaci. Výběr správného typu chrániče výrazně ovlivňuje bezpečnost a spolehlivost elektrického rozvodu.
Jaké jsou hlavní typy proudových chráničů a jejich charakteristiky?
Proudové chrániče se dělí na pět základních typů podle charakteru detekovaného reziduálního proudu:
- Typ AC detekuje pouze střídavý sinusový reziduální proud. Tento typ je omezen na jednoduché instalace bez elektronických spotřebičů a podle ČSN 33 2000-4-41 ed. 3 (čl. 411.3.3) a ČSN 33 2000-5-53 ed. 3 (čl. 531.3.3) je pro nové instalace zakázán.
- Typ A reaguje na střídavý i pulzující stejnosměrný reziduální proud. Je vhodný pro domácnosti s moderními spotřebiči obsahujícími usměrňovače, například počítače, televize nebo tepelná čerpadla.
- Typ F kombinuje vlastnosti typu A a je určen pro obvody s frekvenčními měniči a invertory, například u tepelných čerpadel, klimatizací a praček s invertorem.
- Typ B detekuje střídavé i hladké stejnosměrné reziduální proudy včetně vysokofrekvenčních složek. Používá se v třífázových instalacích s usměrňovači, například u fotovoltaických systémů, nabíječek elektromobilů a průmyslových měničů.
- Typ si (Schneider Electric) je speciální proudový chránič odolný vůči oslepení harmonickými složkami a reziduálními proudy z elektronických filtrů. Vhodný je pro instalace s vyšším výskytem harmonických složek a citlivé průmyslové aplikace.
Kde a jak se jednotlivé typy proudových chráničů používají?
- Typ AC se v současnosti používá výhradně v jednoduchých instalacích bez elektronických spotřebičů, což je v praxi velmi omezené.
- Typ A je standardem v domácích elektroinstalacích s běžnou elektronikou, kde je potřeba detekovat pulzující stejnosměrné proudy vznikající v usměrňovačích.
- Typ F je vhodný pro instalace s frekvenčními měniči a invertory, kde může docházet k vyšším frekvencím reziduálních proudů.
- Typ B se používá v průmyslových a speciálních aplikacích s třífázovými systémy, kde jsou přítomny hladké stejnosměrné reziduální proudy, například u fotovoltaiky nebo nabíjecích stanic elektromobilů.
- Typ si se instaluje v prostředích s vysokým výskytem harmonických složek a elektronických filtrů, například v lékařských zařízeních nebo citlivých průmyslových provozech.
| Typ proudového chrániče | Detekce reziduálního proudu | Vhodné použití |
|---|---|---|
| AC | Střídavý sinusový | Jednoduché instalace bez elektroniky (zakázán pro nové instalace) |
| A | Střídavý a pulzující stejnosměrný | Domácí elektroinstalace s elektronickými spotřebiči |
| F | Frekvenční měniče, invertory | Moderní elektronika s frekvenčními měniči |
| B | Střídavý i hladký stejnosměrný, vysokofrekvenční | Průmyslové aplikace, fotovoltaika, elektromobily |
| si | Odolný vůči harmonickým složkám a filtrům | Speciální průmyslové a citlivé aplikace |
Tip: Pro domácí elektroinstalace se doporučuje proudový chránič typu A s vybavovacím proudem 30 mA a dobou vybavení do 0,3 sekundy. Tento typ zajistí spolehlivou ochranu osob při běžném provozu s elektronickými spotřebiči. Při instalaci je nutné dodržovat správné zapojení v rozvaděči a pravidelně testovat funkčnost podle ČSN 33 2000-4-41 a ČSN 33 2000-5-53, jak uvádí eagri.cz.
Jmenovité hodnoty a vybavovací proudy proudových chráničů
Standardní hodnoty vybavovacích proudů proudových chráničů určují jejich schopnost detekovat a odpojovat elektrický obvod při průchodu nebezpečného reziduálního proudu. Správný výběr těchto parametrů je klíčový pro zajištění elektroinstalace bezpečnosti a ochranu osob i majetku podle platných norem.
Jaké jsou standardní jmenovité vybavovací proudy proudových chráničů?
Vybavovací proudy proudových chráničů se obvykle pohybují mezi 10, 30, 100 a 300 mA. Nejčastěji se v domácí elektroinstalaci používá hodnota 30 mA, protože proudy nad 10 mA představují riziko pro lidské zdraví. Vybavovací proud 10 mA je vyhrazen pro speciální aplikace s vyšší citlivostí ochrany. Hodnoty 100 a 300 mA se používají především v průmyslových instalacích k ochraně zařízení a prevenci požáru. Podle ČSN 33 2000-4-41 je povinnost použití proudových chráničů s vybavovacím proudem nejvýše 30 mA stanovena právě pro domácí elektroinstalace.
Proč je hodnota 30 mA považována za bezpečnou pro domácnosti?
Hodnota vybavovacího proudu 30 mA je stanovena jako bezpečný limit pro ochranu osob. Proud nad 10 mA může způsobit svalové křeče a ztížené uvolnění úchopu, zatímco proudy nad 30 mA mohou být životu nebezpečné. Proudový chránič s tímto vybavovacím proudem vypne elektrický obvod do 0,3 sekundy, čímž výrazně snižuje riziko úrazu elektrickým proudem. Z hlediska zapojení proudového chrániče a jističe je důležité dodržovat správné parametry a pravidelně provádět testování proudového chrániče, aby byla zajištěna trvalá elektroinstalace bezpečnost.
- Vybavovací proud 10 mA – vysoká citlivost pro speciální aplikace
- Vybavovací proud 30 mA – standardní ochrana osob v domácnostech
- Vybavovací proud 100 mA a 300 mA – ochrana zařízení a prevence požáru
- ČSN 33 2000-4-41 – norma ukládající povinnost použití chráničů s vybavovacím proudem ≤ 30 mA v domácí elektroinstalaci
Tip: Pro správné zapojení proudového chrániče v elektrickém rozvodu je nezbytné respektovat normy a pravidelně provádět testování proudového chrániče.
Správné zapojení proudového chrániče v jednofázové a třífázové instalaci
Správné zapojení proudového chrániče v jednofázové a třífázové instalaci vyžaduje přesné dodržení pravidel podle platné normy ČSN. Proudový chránič se vždy instaluje za hlavní jistič tak, aby monitoroval všechny pracovní vodiče a správně detekoval reziduální proud. Ochranný vodič (PE) nesmí být veden přes chránič, aby nedocházelo k nežádoucímu vybavení.
Zapojení v jednofázové instalaci
V jednofázové elektroinstalaci se proudový chránič zapojuje na fázový vodič (L) a nulový vodič (N), které musí procházet měřicím transformátorem chrániče. Ochranný vodič (PE) se nepřipojuje na vstup ani výstup chrániče. Tento způsob zapojení zajistí, že chránič detekuje rozdíl mezi proudem ve fázi a nuláku, tedy případný únik nebo poruchu.
- Proudový chránič se připojuje za hlavní jistič
- Fázový vodič (L) a nulový vodič (N) jsou vedeny přes měřicí transformátor
- Ochranný vodič (PE) jde samostatně mimo chránič
- Testování proudového chrániče se provádí tlačítkem TEST na zařízení
Zapojení v třífázové instalaci
U třífázové instalace proudový chránič monitoruje všechny tři fázové vodiče (L1, L2, L3) a nulový vodič (N). Všechny tyto pracovní vodiče musí projít měřicím transformátorem chrániče, což umožňuje detekovat i malé rozdíly v reziduálním proudu. Ochranný vodič (PE) se nesmí připojovat na vstup ani výstup chrániče, aby se zabránilo falešnému vybavení.
- Zapojení proudového chrániče zahrnuje všechny fáze L1, L2, L3 a nulák N
- Všechny pracovní vodiče musí být v jednom uzlu měřicího transformátoru
- Ochranný vodič (PE) je veden mimo chránič
- Jistič a proudový chránič musí být správně koordinovány pro bezpečnost instalace
| Položka | Jednofázová instalace | Třífázová instalace |
|---|---|---|
| Počet fází | 1 (L) | 3 (L1, L2, L3) |
| Nulový vodič (N) | Ano | Ano |
| Ochranný vodič (PE) | Nepřipojen přes chránič | Nepřipojen přes chránič |
| Umístění | Za hlavní jistič | Za hlavní jistič |
Praktické rady pro instalaci a zapojení proudového chrániče v domácnosti doporučují použít přehledná schémata zapojení a vždy provést testování funkce tlačítkem TEST. Správné zapojení v rozvaděči zajišťuje spolehlivou detekci úniku proudu a tím i zvýšenou bezpečnost elektroinstalace.
Provozní aspekty a pravidelné testování proudového chrániče
Správná funkce proudového chrániče se ověřuje pravidelným provozním testem, který simuluje únik elektrického proudu pomocí rezistoru v testovacím tlačítku. Po jeho stisknutí musí chránič během maximálně 0,3 sekundy vypnout napájený obvod, čímž zajistí ochranu před úrazem elektrickým proudem. Testování proudového chrániče se doporučuje provádět minimálně jednou za 3 měsíce, aby byla zachována elektroinstalace bezpečnost a předcházelo se poruchám.
Jak poznat, že proudový chránič správně funguje
- Stisknutí testovacího tlačítka – spustí simulaci reziduálního proudu.
- Okamžité vypnutí obvodu – vypnutí musí nastat do 0,3 sekundy.
- Kontrola zapojení – ověřit správné zapojení proudového chrániče v rozvaděči.
- Opětovné zapnutí jističe a chrániče – po testu obnovit napájení.
- Zaznamenání výsledku testu – doporučuje se vést evidenci pro pravidelnou údržbu.
Odborná rada: Správné zapojení proudového chrániče v domácnosti a pravidelné testování výrazně snižují riziko elektrických nehod a zvyšují bezpečnost uživatelů.
Nejčastější chyby při zapojení a jejich dopady
Nesprávné zapojení proudového chrániče patří mezi nejčastější a zároveň nejzávažnější chyby v domácí elektroinstalaci, které mohou ohrozit bezpečnost uživatelů a způsobit nežádoucí vypínání. Typickým problémem je záměna nulového vodiče (N) a ochranného vodiče (PE) za proudovým chráničem. Spojení vodičů PE a N vytváří obcházející cestu pro reziduální proud, která vede k falešným nebo opakovaným vypnutím chrániče, protože měřicí transformátor nedetekuje skutečný únik proudu.
Jaké jsou nejčastější chyby při zapojení proudového chrániče
- Připojení nulového vodiče (N) na svorku ochranného vodiče (PE) za proudovým chráničem, což způsobuje zkraty a nesprávnou funkci chrániče
- Spojování vodičů PE a N v rozvodu za proudovým chráničem, které obchází měřicí transformátor a vede k nežádoucímu vybavení chrániče
- Výběr nevhodného typu proudového chrániče bez zohlednění charakteru reziduálního proudu zátěže, například použití typu AC u spotřebičů s pulzujícím stejnosměrným proudem
- Nesprávné umístění proudového chrániče v rozvaděči, například jeho zapojení před hlavní jistič nebo za další jističe, což omezuje jeho ochrannou funkci
- Opomenutí pravidelného testování funkčnosti chrániče stisknutím testovacího tlačítka, které by mělo probíhat minimálně jednou za 3 měsíce, aby se ověřila schopnost okamžitého vypnutí při úniku proudu
Tip: Pro zajištění bezpečného a správného zapojení proudového chrániče je nezbytná odborná revize elektroinstalace podle ČSN 33 2000-4-41 a ČSN 33 2000-5-53. Revize musí potvrdit správné zapojení vodičů, kompatibilitu typu chrániče s instalací a funkčnost ochranného zařízení. Dodržení těchto norem snižuje riziko elektrického úrazu a zvyšuje spolehlivost ochrany.
Vliv harmonických složek a elektronických filtrů na spolehlivost chrániče
Elektronická zařízení vybavená filtry často generují harmonické složky, které vytvářejí reziduální proud v rozsahu 0,5-1,5 mA. Tento proud může způsobit nežádoucí vybavení proudového chrániče, což snižuje jeho spolehlivost v ochraně před úrazem elektrickým proudem. Pro zachování elektroinstalace bezpečnosti se doporučuje rozdělit spotřebiče s elektronickými filtry na více samostatných obvodů tak, aby reziduální proud nepřesáhl 30 % jmenovitého reziduálního proudu chrániče.
Pro správné zapojení proudového chrániče v elektrickém rozvodu je vhodné použít chrániče typu si, které lépe odolávají vlivu těchto harmonických složek a minimalizují falešná vypnutí.
- Elektronické filtry generují reziduální proud 0,5-1,5 mA
- Reziduální proud způsobuje nežádoucí vypínání chrániče
- Rozdělení spotřebičů s filtry na více obvodů snižuje riziko falešných vypnutí
- Chránič typu si zvyšuje spolehlivost zapojení proudového chrániče s jističem
Praktické rady pro instalaci a zapojení proudového chrániče v domácnosti
Při instalaci je důležité správně připojit přívod do proudového chrániče a pečlivě zvážit typ chrániče s ohledem na reziduální proud a druh spotřebičů v obvodu.
Údržba a diagnostika proudových chráničů
Údržba proudového chrániče zahrnuje pravidelné testování tlačítkem, které ověřuje funkčnost spouštěcího mechanismu reagujícího na reziduální proud. Diagnostika se zaměřuje na sledování opakovaných vypnutí, jež mohou signalizovat poruchu zapojení proudového chrániče nebo závadu v elektroinstalaci. V takových případech je nutná odborná revize elektroinstalace k vyloučení rizika úrazu elektrickým proudem. Nefunkční proudový chránič vyžaduje servis či výměnu, protože jeho selhání ohrožuje bezpečnost.
Jak poznat, že proudový chránič správně funguje
- Testování tlačítkem – stiskem ověřit spolehlivost vypnutí obvodu.
- Kontrola opakovaných vypnutí – zaznamenat frekvenci a okolnosti.
- Provádění pravidelné revize elektroinstalace – odborná kontrola zapojení proudového chrániče a jističe.
- Servis nebo výměna – zajistit odborný zásah při nefunkčnosti chrániče.
Specifika použití proudových chráničů v sítích TN-C a TN-C-S
V sítích TN-C, kde je použit kombinovaný vodič PEN plnící funkci ochranného i nulového vodiče, není možné instalovat standardní proudové chrániče. Tento vodič neumožňuje správné vyhodnocení reziduálního proudu, protože proudy v ochranném a nulovém vodiči nejsou oddělené, což znemožňuje měření rozdílu proudu nezbytného pro spolehlivou funkci chrániče. V takových instalacích se proto doporučuje použití zásuvek s integrovaným proudovým chráničem FI-DOS, které detekují únik proudu přímo na zásuvce a nevyžadují rozdělení vodiče PEN.
Alternativním a preferovaným řešením je přechod na systém TN-C-S, kde jsou ochranný vodič PE a nulový vodič N odděleny. Tento systém umožňuje správné zapojení proudového chrániče, protože měřicí transformátor chrániče obklopuje všechny pracovní vodiče (L1, L2, L3 a N) bez zapojení vodiče PE. V TN-C-S instalaci je možné použít proudové chrániče podle ČSN 33 2000-4-41 ed. 3 a ČSN 33 2000-5-53 ed. 3, které vyžadují, aby reziduální proud nepřekročil 30 mA pro ochranu osob.
Praktické rady pro instalaci a zapojení proudového chrániče v domácnosti
- Změřte a ověřte přítomnost a stav vodiče PEN před instalací chrániče v síti TN-C
- Používejte proudové chrániče určené pro systém TN-C-S s oddělenými vodiči PE a N
- V sítích TN-C nahraďte standardní chrániče zásuvkami FI-DOS s integrovanou ochranou proti úniku proudu
- Provádějte pravidelné testování proudového chrániče stiskem testovacího tlačítka minimálně každé 3 měsíce podle ČSN 33 2000-4-41
- Kombinujte proudový chránič s jističem pro ochranu proti přetížení a zkratu v souladu s normou ČSN 33 2000-4-41
Odborná rada: Přechod z TN-C na TN-C-S vyžaduje odbornou revizi elektroinstalace a dodržení platných ČSN norem, aby byla zajištěna bezpečnost a správná funkce proudového chrániče.
Časté dotazy
Jak často se doporučuje testovat proudový chránič?
Minimálně jednou za 3 měsíce stiskněte testovací tlačítko, které simuluje únik proudu; chránič musí okamžitě odpojit obvod, jinak je nutná výměna nebo servis.
Jaký je rozdíl mezi proudovým chráničem a jističem?
Proudový chránič detekuje únik proudu nad 30 mA a vypíná do 0,3 s kvůli ochraně proti úrazu, zatímco jistič chrání proti přetížení a zkratu.
Proč se ochranný vodič PE nesmí připojovat přes proudový chránič?
Ochranný vodič PE nesmí být připojen na vstup ani výstup proudového chrániče, protože by to mohlo způsobit nežádoucí vybavení chrániče a ohrozit bezpečnost.
Jaké typy proudových chráničů existují?
Existují typy AC, A, F, B a si, které se liší podle schopnosti detekovat různé druhy reziduálních proudů a jsou určeny pro různé aplikace a zařízení.
Co je to reziduální proud u proudového chrániče?
Reziduální proud je rozdíl mezi proudem vtékajícím do obvodu a proudem vytékajícím, který proudový chránič detekuje pro ochranu před únikem proudu do země.
Jak zapojit proudový chránič v jednofázové instalaci?
Zapojte proudový chránič na fázi (L) a nulový vodič (N), které musí procházet měřicím transformátorem; ochranný vodič (PE) se nepřipojuje přes chránič.
Jaký je vliv harmonických složek na funkci proudového chrániče?
Harmonické složky z elektronických filtrů mohou generovat reziduální proud 0,5-1,5 mA, což může způsobovat nežádoucí vypínání; doporučuje se rozdělit spotřebiče na více obvodů.
Co dělat v případě opakovaných náhodných vypnutí chrániče?
Sledujte možnou poruchu chrániče nebo elektroinstalace a nechte provést odbornou revizi a případný servis nebo výměnu přístroje.
Je použití proudového chrániče povinné v domácí elektroinstalaci?
Ano, podle norem ČSN 33 2000-4-41 ed. 3 je povinné používat proudové chrániče s vybavovacím proudem do 30 mA zejména u zásuvek do 32 A a v koupelnách.
Jaké jsou specifika použití proudových chráničů v sítích TN-C?
V sítích TN-C s vodičem PEN nelze standardní chrániče použít; řešením jsou zásuvky FI-DOS nebo přechod na síť TN-C-S s oddělenými vodiči N a PE.
Jaký je maximální vybavovací proud proudového chrániče pro domácí použití?
Pro běžnou domácí elektroinstalaci se doporučuje proudový chránič s vybavovacím proudem 30 mA, který zajišťuje dostatečnou ochranu osob před úrazem elektrickým proudem.
Které vodiče musí být připojeny jako první při zapojení proudového chrániče?
Při zapojení proudového chrániče je nutné nejprve připojit vstupní fázi a nulový vodič na svorky označené jako vstup (L a N), aby byl chránič správně napájen.
Jak postupovat při zapojení proudového chrániče v třífázové instalaci?
V třífázové instalaci se připojují všechny tři fáze a nulový vodič do příslušných svorek chrániče, přičemž je důležité dodržet pořadí zapojení podle schématu výrobce.
Co musí být připojeno přes proudový chránič a co nikoli?
Přes proudový chránič musí být připojeny všechny obvody napájející zásuvky a spotřebiče, zatímco ochranný vodič PE se nesmí připojovat přes chránič, aby nedošlo k falešným vybavením.
Jak správně provést kontrolu funkčnosti proudového chrániče po jeho zapojení?
Po zapojení se doporučuje stisknout testovací tlačítko ‚T‘ na chrániči, což simuluje poruchový proud a ověří správné vypnutí zařízení, přičemž test by měl být prováděn minimálně jednou za 6 měsíců.
