Zapojení hlavního a podružného rozvaděče v domácnosti vyžaduje dodržení platných norem a správné technické postupy. Schéma zapojení rozvaděče zahrnuje hlavní jistič, elektroměrový rozváděč a propojení s podružnými rozváděči tak, aby byla zajištěna bezpečnost a spolehlivost elektrické instalace. Tento základní krok výrazně ovlivňuje funkčnost a ochranu domácí elektroinstalace.
To hlavní z článku
- Hlavní rozvaděč bývá obvykle umístěn v přízemí, podružné rozvaděče v patrech domu.
- Kabely pro připojení musí mít minimální průřez 4×10 mm² v síti TN-C.
- Hlavní jistič v rozvaděči chrání vedení do podružných rozvaděčů, podružné mají vlastní vypínač.
- Montáž rozvaděčů musí provádět kvalifikovaný elektrikář podle ČSN norem.
- Certifikace rozvaděče je nutná pro kolaudaci a potvrzuje splnění bezpečnostních požadavků.

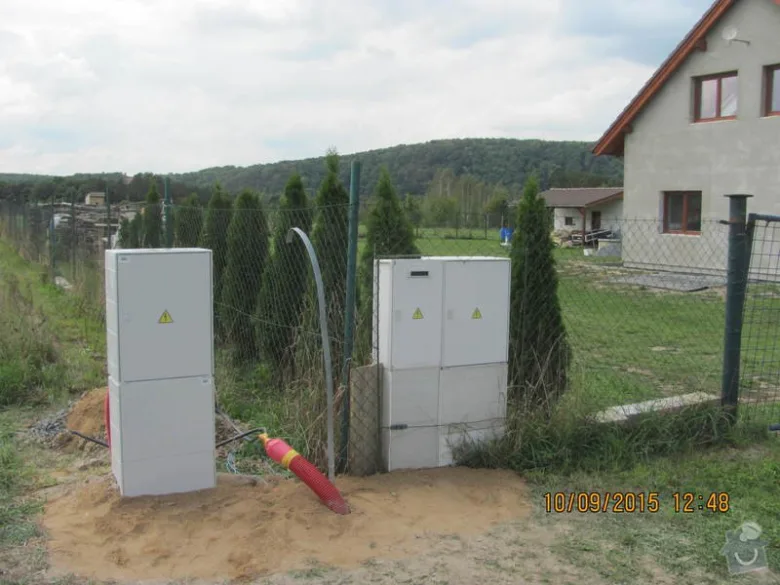

Umístění hlavního rozvaděče a podružných rozvaděčů v domě
Hlavní rozvaděč se v rodinném domě umisťuje nejčastěji ve vchodové hale nebo v suterénu, kde je zajištěný snadný přístup a splněny požadavky na požární bezpečnost. Podružné rozvaděče se instaluji zejména v patrech domu, případně v samostatných požárně oddělených prostorách bytových domů, garáží nebo rekreačních objektů. Elektroměrový rozváděč bývá umístěn v místě s bezpečnostním přístupem mimo obytné prostory.
Podružný rozvaděč se používá v domovní elektroinstalaci tehdy, když je potřeba rozdělit instalaci na více částí, například kvůli vzdálenosti nebo rozložení zátěže. Pro správné zapojení domovního rozvaděče a podružného rozvaděče je nutné dodržet normy pro dimenzování kabelů, například kabel 4×10 mm2, a zajistit přítomnost hlavního jističe a proudového chrániče. Takový postup zvyšuje bezpečnost i komfort užívání elektrických rozvodů.
Tipy pro správné zapojení podružného rozvaděče v bytě
Podružný rozvaděč musí být přístupný, instalovaný v suchém a větraném prostoru s dostatečným krytím proti mechanickému poškození. Schéma zapojení rozvaděče doporučuje vždy připojit hlavní vypínač a proudový chránič, aby bylo možné snadno odpojit celý okruh při údržbě nebo havárii.
Technické normy a požadavky na zapojení rozvaděčů
Elektroměrový rozváděč i podružný rozvaděč v domácnosti musí splňovat požadavky norem ČSN-EN 61439-1 a ČSN-EN 61439-3, které stanovují konstrukční, bezpečnostní a funkční kritéria pro rozváděče nízkého napětí. Norma ČSN-EN 61439-1 se vztahuje na obecné požadavky pro rozváděče, zatímco ČSN-EN 61439-3 se zaměřuje přímo na elektroměrové rozváděče. Každý rozvaděč musí být opatřen označením CE, které potvrzuje jeho shodu s evropskými legislativními požadavky. Dále je nezbytné, aby rozvaděč nesl bezpečnostní značku s černým bleskem na žlutém podkladu, která upozorňuje na riziko elektrického proudu.
Dokumentace k zapojení domovního rozvaděče a podružného rozvaděče musí zahrnovat schéma zapojení rozvaděče včetně hlavního jističe, proudového chrániče a použití správného kabelu, například kabelu 4×10 mm2. Podle informací z portálu Eagri.cz patří mezi časté chyby při zapojení podružného rozvaděče nesprávné dimenzování kabelů a nedodržení bezpečnostních norem, což může vést k poruchám nebo nebezpečným situacím. Dodržení těchto pravidel výrazně zvyšuje bezpečnost a spolehlivost elektrické instalace.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Dimenzování kabelů a jističů pro hlavní a podružné rozvaděče
Dimenzování kabelů a jističů je zásadní pro bezpečné a spolehlivé zapojení hlavního i podružného rozvaděče v domácnosti. Správný výběr průřezů kabelů a jističů přispívá k ochraně elektrické instalace a odpovídá požadavkům sítě TN-C.
Jak vybrat správný kabel pro připojení rozvaděčů?
Pro připojení hlavního rozvaděče k podružnému se standardně používá kabel s minimálním průřezem 4×10 mm². Tento kabel je vhodný zejména pro síť TN-C, kde kombinuje funkce ochranného a pracovní vodiče. Volba kabelu závisí na dosaženém výkonu a délce vedení, protože menší průřez může způsobit přehřívání a ztráty. Kabel 4×10 mm² umožňuje bezpečný přenos proudu až do 40 A, což je běžné pro většinu rodinných domů. Pro delší vedení nebo vyšší odběr doporučuji konzultovat přesný průřez s odborníkem, podle schématu zapojení rozvaděče, aby byla zajištěna elektrická bezpečnost a minimalizovaly se úbytky napětí.
Jak dimenzovat jističe pro hlavní a podružné rozvaděče?
Jističe v hlavním rozvaděči slouží k ochraně vedení do podružných rozvaděčů před přetížením a zkratem. Jejich velikost se vybírá podle maximálního odběru elektrické energie, který podružný rozvaděč obsluhuje. Hlavní jistič musí být dimenzován tak, aby nepřekročil jmenovitý proud kabelu 4×10 mm², tedy typicky do 40 A. Podružné rozvaděče jsou dále opatřeny odpovídajícími jističemi a proudovými chrániči, které zajišťují místní ochranu spotřebičů. Správné dimenzování jističů podle schématu zapojení rozvaděče je klíčové pro bezpečnost a bezproblémový provoz celé elektrické instalace.
| Prvek | Doporučená hodnota | Funkce |
|---|---|---|
| Kabel | 4×10 mm² | Připojení hlavního k podružnému rozvaděči |
| Hlavní jistič | Maximálně 40 A | Ochrana přívodního vedení |
| Podružný jistič | Podle odběru spotřebičů | Ochrana jednotlivých okruhů |
Praktický postup montáže a zapojení rozvaděče krok za krokem
Montáž a zapojení hlavního i podružného rozvaděče vyžaduje přesný postup a dodržení bezpečnostních norem ČSN-EN 61439-1 a ČSN-EN 61439-3. Následující instrukce popisují krok za krokem, jak správně sestavit rám rozvaděče, připojit kabely s minimálním průřezem 4×10 mm² v síti TN-C, zapojit fáze L1, L2, L3 a zajistit funkční hlavní vypínač na vstupu podružného rozvaděče.
Příprava a výběr materiálu
Při výběru rámu rozvaděče je třeba zvolit model s kapacitou odpovídající počtu jističů a typu instalace v objektu. Kabel pro připojení podružného rozvaděče musí mít průřez minimálně 4×10 mm², což odpovídá požadavkům bezpečnostních norem a zajišťuje dostatečnou proudovou zatížitelnost. Pro sítě TN-C se doporučuje použití kabelu 4×10 mm², u sítí TN-S může být odvodní vodič dimenzován 5×6 mm². Elektrikář musí připravit jističe s hodnotami odpovídajícími charakteristice elektroměrového rozváděče a podružného rozvaděče, včetně hlavního vypínače jako ochranného prvku na vstupu podružného rozvaděče.
Montáž a zapojení kabelů
Zapojení kabelů začíná připojením jednotlivých fází L1, L2, L3 podle barevného značení (hnědá, černá, šedá) do příslušných pólů jističů a hlavního vypínače. Kabel 4×10 mm² se připojuje k hlavnímu jističe v elektroměrovém rozváděči a vede se dále do podružného rozvaděče, kde je instalován hlavní vypínač na vstupu. Montáž proudového chrániče (typ A nebo AC podle charakteru zátěže) je nezbytná pro ochranu proti úrazu elektrickým proudem a musí být provedena podle schématu zapojení rozvaděče s proudovým chráničem krok za krokem. Ochranné prvky, jako jsou jističe a proudové chrániče, musí být správně dimenzovány a umístěny tak, aby zajistily automatické odpojení od zdroje při poruše.
Kontrola a testování zapojení
Po dokončení zapojení je nutné ověřit funkčnost hlavního vypínače a všech ochranných prvků, zejména proudového chrániče. Testování se provádí speciálními měřicími přístroji, které kontrolují správné rozepnutí jističe při nadproudových stavech a správnou funkci chrániče při poruše zemního vodiče. Kontrola zahrnuje také vizuální inspekci pevnosti a kvality kabelových spojů, správné upevnění rámu rozvaděče a dodržení barevného značení fází L1, L2, L3. Montáž a zapojení smí provádět pouze kvalifikovaný elektrikář s platnou certifikací, který zodpovídá za bezpečnost a soulad s platnými normami a provede závěrečnou revizi elektroinstalace.
- Výběr rámu a materiálu – zvolit rám s kapacitou pro plánovaný počet jističů a kabel 4×10 mm² pro vedení do podružného rozvaděče
- Připojení fází – zapojit fáze L1, L2, L3 do jističů a hlavního vypínače podle barevného značení
- Instalace hlavního vypínače – umístit hlavní vypínač na vstup podružného rozvaděče jako ochranný prvek
- Montáž proudového chrániče – nainstalovat proudový chránič s odpovídající citlivostí pro ochranu proti úrazu elektrickým proudem
- Kontrola zapojení – provést měření funkčnosti jističů a chrániče, zkontrolovat pevnost a správnost kabelových spojů
- Závěrečná revize – zajistit certifikovanou kontrolu elektroinstalace a potvrdit bezpečnostní normy ČSN
Odborná rada: Montáž a zapojení rozvaděčů včetně podružných rozvaděčů musí vždy provádět osoba s platnou elektrotechnickou kvalifikací. Pro zajištění bezpečnosti a souladu s normami je nezbytná závěrečná revize elektroinstalace podle platných ČSN a vyhlášky č. 50/1978 Sb. (vyhláška o odborné způsobilosti).
Certifikace a revize rozvaděčů po instalaci
Certifikace rozvaděče je základním předpokladem pro kolaudaci domácí elektroinstalace. Každý rozvaděč, včetně podružného rozvaděče, musí mít platný certifikát bezpečnosti, který vydává výrobce nebo akreditovaná certifikační společnost. Tento dokument potvrzuje, že výrobek splňuje platné bezpečnostní normy a technické požadavky, například správné schéma zapojení rozvaděče s hlavním jističem, proudovým chráničem a elektroměrovým rozváděčem.
Pravidelné revize a údržba rozvaděčů jsou nezbytné pro zachování bezpečnosti a funkčnosti elektroinstalace. Revize provádí odborně způsobilá osoba podle platných právních předpisů, přičemž mezi nejčastější úkony patří kontrola stavu kabelů (například kabel 4×10 mm2), pevnosti spojů a funkčnosti jističů.
Postupy a pravidla pro revizi a údržbu rozvaděčů a podružných rozvaděčů po instalaci zahrnují:
- pravidelnou vizuální kontrolu a testování funkčnosti proudových chráničů
- kontrolu správného zapojení a pevnosti všech elektrických spojů
- ověření souladu s certifikátem a revizní zprávou po každé opravě nebo úpravě
- dodržení intervalů revizí stanovených normami a vyhláškami
Tyto kroky výrazně přispívají k bezpečnosti domácí elektroinstalace a minimalizují riziko poruch či požáru.
Schémata zapojení hlavního a podružného rozvaděče s příklady
Schéma zapojení hlavního a podružného rozvaděče představuje základní přehled propojení elektrických prvků v domácnosti. Následující části podrobně vysvětlují jednotlivé komponenty a jejich vzájemné propojení včetně ochranných prvků.
Zapojení hlavního rozvaděče
Hlavní rozvaděč je vybaven hlavním jističem, který zajišťuje ochranu celého domovního rozvodu. Přívodní kabel 4×10 mm² je určen pro síť TN-C, kde vodiče PEN plní funkci spojení nulového a ochranného vodiče. Elektroměrový rozváděč je často součástí hlavního rozvaděče a umožňuje měření spotřeby elektrické energie.
Zapojení podružného rozvaděče

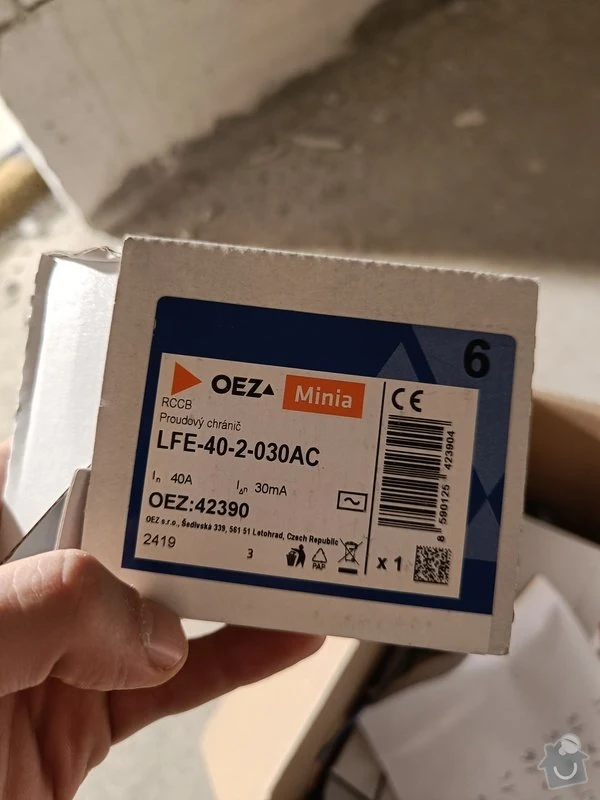

Podružný rozvaděč je napojen na hlavní jistič v hlavním rozvaděči a obsahuje vlastní hlavní vypínač pro rychlé odpojení. Pro zvýšení bezpečnosti je v podružném rozvaděči instalován proudový chránič, který detekuje poruchový proud a odpojí obvod. Takto zapojený podružný rozvaděč zajišťuje ochranu jednotlivých částí domácnosti a umožňuje snadnou správu elektrického rozvodu.
- Podružný rozvaděč je vždy napojen na hlavní jistič
- Proudový chránič v podružném rozvaděči chrání proti úrazu elektrickým proudem
- Hlavní vypínač umožňuje rychlé odpojení podružného rozvaděče
Tip: Pro bezpečnou montáž a správné zapojení domovního rozvaděče i podružného rozvaděče je vhodné dodržovat aktuální bezpečnostní normy a využít podrobné schéma zapojení rozvaděče s proudovým chráničem krok za krokem.
Časté dotazy
Jaký kabel je vhodný pro připojení podružného rozvaděče?
Použijte kabel s minimálním průřezem 4×10 mm² v provedení sítě TN-C podle ČSN norem.
Kde se obvykle umisťuje hlavní rozvaděč v rodinném domě?
Hlavní rozvaděč se obvykle umisťuje ve vchodové hale, suterénu nebo technické místnosti přízemí.
Jaký hlavní vypínač je doporučen do podružného rozvaděče?
Na vstupu podružného rozvaděče se doporučuje instalovat hlavní vypínač pro bezpečné odpojení napájení.
Kdo musí provádět montáž a zapojení rozvaděče?
Montáž musí provádět kvalifikovaný elektrikář podle platných ČSN norem a bezpečnostních předpisů.
Proč je nutná certifikace rozvaděče?
Certifikace potvrzuje splnění bezpečnostních norem a je nezbytná pro kolaudaci novostavby.
Jaké jsou základní normy pro elektroměrové rozváděče?
Elektroměrové rozváděče musí splňovat normy ČSN-EN 61439-1 a ČSN-EN 61439-3.
Jak často se provádí revize rozvaděčů?
Revize by měly být prováděny pravidelně podle platných ČSN a doporučení výrobce, obvykle každých několik let.
Jak je zapojen proudový chránič v podružném rozvaděči?
Proudový chránič je zapojen za hlavním vypínačem a slouží k ochraně proti úrazu elektrickým proudem.
Jaké jsou bezpečnostní značky na rozvaděči?
Na dveřích musí být nesmazatelná značka „Pozor elektrické zařízení“ – černý blesk na žlutém pozadí v černě lemovaném trojúhelníku.
Jak zajistit správné dimenzování kabelů?
Dimenzujte kabely minimálně na 4×10 mm² v síti TN-C, aby splňovaly požadavky na proudovou zatížitelnost a bezpečnost.
Jaký je správný postup při připojení podružného rozvaděče k hlavnímu rozvaděči?
Podružný rozvaděč se připojuje k hlavnímu pomocí samostatného přívodního kabelu s minimálním průřezem 6 mm², přičemž je třeba dodržet maximální délku kabelu do 30 metrů, aby nedocházelo k výrazným úbytkům napětí.
Jaké chyby je třeba se vyvarovat při zapojení proudového chrániče v podružném rozvaděči?
Je nutné zajistit, aby nulový vodič proudového chrániče nebyl přerušen a byl veden samostatně, jinak hrozí jeho nesprávná funkce; chránič musí být instalován na začátku větve, tedy co nejblíže přívodu do podružného rozvaděče.
