Správné uzemnění hromosvodu pomocí zemních tyčí je klíčové pro bezpečný odvod bleskových proudů do země a snížení rizika úrazu elektrickým proudem. Detailní kontrola odporu uzemnění a správné uzemnění rozvaděče tvoří základ elektrické bezpečnosti objektu. Dodržení platných norem zajistí spolehlivou ochranu před přepětím a poruchami elektrických zařízení.
Klíčové závěry
- Základový zemnič pro uzemnění hromosvodu má rozměry 30×4 mm a je obklopen betonem minimálně 50 mm ze všech stran.
- Norma ČSN EN 62305 doporučuje, aby odpor uzemnění hromosvodu byl nižší než 10 Ω.
- Podpěry vodiče hromosvodu se instalují nejvýše ve vzdálenosti 1 metru.
- Spojení uzemnění hromosvodu a sdělovacích zařízení je nutné, pokud je vzdálenost mezi nimi menší než 5 metrů.
- Elektrická izolace vodiče hromosvodu se pohybuje obvykle mezi 400 a 1000 mm a lze ji zajistit podpěrami z izolačního materiálu.
Základy uzemnění hromosvodu a jeho význam pro elektrickou bezpečnost
Uzemnění hromosvodu musí splňovat normu ČSN EN 62305, která stanovuje odpor uzemnění nižší než 10 Ω pro zajištění elektrické bezpečnosti. Správně provedené uzemnění chrání majetek i osoby před nebezpečnými účinky blesku a minimalizuje riziko elektrických poruch. Elektrická bezpečnost závisí na správné instalaci, použití vhodných materiálů a pravidelném měření odporu uzemnění.
Jak se správně uzemnit hromosvod podle normy ČSN EN 62305
Norma ČSN EN 62305 definuje požadavky na uzemnění hromosvodu, přičemž odpor uzemnění musí být nižší než 10 Ω. Tento limit zabezpečuje bezpečný odvod bleskového proudu do země a snižuje riziko přepětí v elektrické instalaci. Uzemnění se obvykle realizuje pomocí zemních tyčí, které se zapouštějí do vhodně vlhké půdy a propojují s hromosvodem. Antikorozní ochrana materiálů uzemnění prodlužuje jejich životnost a zachovává elektrickou vodivost. Dodržení těchto pravidel výrazně zvyšuje elektrickou bezpečnost objektu.
Jaké jsou normální hodnoty uzemnění hromosvodu?
Podle normy ČSN EN 62305 by odpor uzemnění hromosvodu měl být nižší než 10 Ω. U sítí TN platí další limity, například maximální odpor vodiče PEN je 15 Ω a vodiče PE na konci vedení nesmí překročit 5 Ω. Tyto hodnoty jsou klíčové pro bezpečný provoz elektrických zařízení a ochranu před elektrickými poruchami. Vyšší odpor by mohl vést k neefektivnímu odvodu bleskového proudu a vzniku nebezpečných napětí.
Jaké jsou hlavní elektrické bezpečnostní opatření při uzemnění hromosvodu?
Elektrická bezpečnost při uzemnění hromosvodu vyžaduje použití materiálů s dobrou elektrickou vodivostí a odolností proti korozi. Odpor uzemnění musí být pravidelně měřen a udržován pod hranicí 10 Ω. Uzemnění hromosvodu je nutné spojit se silovými a sdělovacími zařízeními, aby se zabránilo rozdílům potenciálů a zajistila komplexní ochrana. Další opatření zahrnují správné provedení antikorozní ochrany a kontrolu elektrické izolace připojených zařízení. Tato pravidla zajišťují dlouhodobou spolehlivost a bezpečnost celé instalace.
Materiály a konstrukční provedení uzemnění hromosvodu
Základový zemnič pro uzemnění hromosvodu se nejčastěji vyrábí z pozinkované nebo nerezové oceli s přesnými rozměry 30 mm × 4 mm. Tento páskový zemnič musí být uložen v betonovém lůžku minimálně 50 mm silném, což zajišťuje dlouhodobou antikorozní ochranu a mechanickou stabilitu. Pro spojení zemniče s dalšími prvky, například s uzemněním rozvaděče, se používají vodiče z materiálu AlMgSi o průměru 8 mm, který nabízí dobrou elektrickou vodivost a odolnost vůči korozi.
Jaké materiály jsou nejlepší pro uzemnění hromosvodu a rozvaděče
Volba materiálů odpovídá normám uzemnění a klade důraz na elektrickou bezpečnost i minimální odpor uzemnění. Častou chybou bývá použití nekvalitních materiálů bez antikorozní ochrany, což vede k zhoršení funkce uzemnění a vyšším rizikům při úderu blesku. Uzemnění pomocí zemnících tyčí je rovněž běžné, avšak materiály musí být kompatibilní s páskovými zemniči, aby nedocházelo k elektrochemické korozi.
Požadavky na odpor uzemnění a jeho měření
Správné uzemnění hromosvodu je základním prvkem elektrické bezpečnosti. Normy stanovují konkrétní hodnoty odporu uzemnění, které je nutné dodržet, aby byla zajištěna ochrana proti přepětí a úrazu elektrickým proudem.
Jaké jsou předepsané hodnoty odporu uzemnění hromosvodu
Podle normy ČSN EN 62305-3 by odpor uzemnění hromosvodu neměl překročit 10 Ω. U elektrických sítí TN platí odlišná pravidla: maximální odpor vodiče PEN může dosahovat až 15 Ω, zatímco odpor ochranného vodiče PE na konci vedení nesmí přesáhnout 5 Ω. V sítích TT a IT jsou požadavky na odpor uzemnění odlišné a závisí na konkrétních podmínkách instalace a typu zemniče. Dodržení těchto hodnot minimalizuje riziko nebezpečných dotykových napětí.
Metody měření odporu uzemnění
Měření odporu uzemnění se provádí pomocí speciálních měřicích přístrojů, jako jsou zemní měřiče nebo kladívkové měřiče, které umožňují přesné stanovení hodnoty odporu v terénních podmínkách. Typickou metodou je čtyřvodičové měření s pomocnými zemnícími elektrodami umístěnými ve vzdálenostech několika metrů od hlavního zemniče. Při měření je nutné zohlednit vliv vlhkosti půdy, teploty a struktury podloží, které ovlivňují výslednou hodnotu odporu. Pravidelné měření a kontrola odporu uzemnění jsou nezbytné pro udržení elektrické bezpečnosti a funkčnosti uzemňovací soustavy.
| Typ sítě | Maximální odpor vodiče | Popis |
|---|---|---|
| Hromosvod (ČSN EN 62305-3) | < 10 Ω | Základní požadavek pro bezpečné uzemnění |
| Sítě TN – vodič PEN | ≤ 15 Ω | Maximální hodnoty pro ochranný vodič PEN |
| Sítě TN – vodič PE | ≤ 5 Ω | Požadavek na konec vedení pro ochranný vodič PE |
Tip: Pro dlouhodobou spolehlivost uzemnění je doporučená antikorozní ochrana zemnicích tyčí a pravidelná kontrola elektrické izolace, aby nedocházelo k nežádoucím změnám odporu uzemnění.
Instalace podpěr a vzdálenosti vodičů hromosvodu

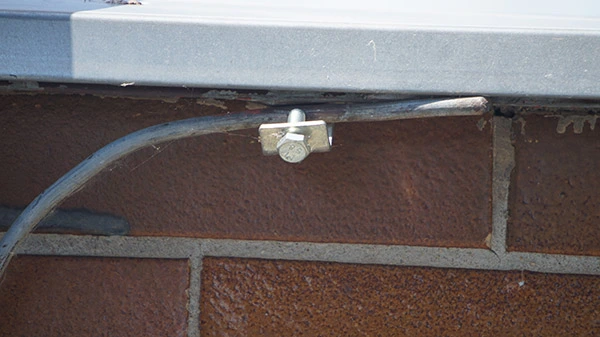

Podpěry vodiče hromosvodu se instalují maximálně ve vzdálenosti 1 metru, aby byla zajištěna mechanická stabilita a spolehlivý kontakt uzemnění pomocí zemních tyčí. Správné rozmístění podpěr zároveň minimalizuje riziko pohybu vodiče vlivem větru nebo teplotních změn, což přispívá k dlouhodobé elektrické bezpečnosti konstrukce. Izolační vzdálenost mezi vodičem hromosvodu a konstrukcí stavby by měla být v rozmezí 400 až 1000 mm, přičemž podpěry se doporučuje vyrábět z izolačních materiálů, které zamezí nežádoucímu proudovému zkratování.
Použití antikorozní ochrany na kovových částech podpěr a spojů je nezbytné pro zachování trvalé funkčnosti uzemnění a splnění norem uzemnění. Při instalaci je rovněž klíčové respektovat elektrickou izolaci a správné umístění, aby nedocházelo ke kontaktu s vodiči elektrických zařízení. Tím se zajistí, že uzemnění rozvaděče a hromosvodu bude bezpečné a efektivní.
Jak zajistit elektrickou bezpečnost při instalaci a uzemnění hromosvodu
Dodržení předepsaných vzdáleností podpěr a použití správných izolačních materiálů představuje základní krok k eliminaci nebezpečí průrazu a poruchy uzemnění.
Spojování uzemnění hromosvodu se silovými a sdělovacími zařízeními
Spojování uzemnění hromosvodu se silovými a sdělovacími zařízeními je klíčové pro zajištění elektrické bezpečnosti v objektu. Podle platných norem ČSN EN 50522 a ČSN EN 62305 musí být uzemnění hromosvodu a elektrických zařízení spojena, pokud je mezi nimi vzdálenost menší než 5 metrů. Tento požadavek minimalizuje riziko potenciálových rozdílů, které by mohly ohrozit bezpečnost osob a zařízení.
Výjimkou jsou situace, kdy je vzdálenost větší než 5 metrů, pak není spojování povinné, avšak je nutné posoudit konkrétní podmínky a případné riziko. Spojování uzemnění se obvykle provádí pomocí zemních tyčí a vodičů s dostatečnou průřezovou plochou, přičemž je třeba dbát na antikorozní ochranu spojů, aby nedocházelo k narušení elektrické izolace a zvýšení odporu uzemnění.
Kdy není potřeba spojovat uzemnění hromosvodu a elektrických zařízení
Při nedodržení správných zásad spojování, například použití nevhodných materiálů nebo nedostatečné antikorozní ochrany, dochází k častým chybám, které mohou vést k poruchám uzemnění a snížení elektrické bezpečnosti. Proto doporučuji vždy dodržovat normy uzemnění a provádět pravidelné měření odporu uzemnění.
Měření a ověřování odporu uzemnění
Měření odporu uzemnění je klíčovým krokem pro ověření správného fungování uzemňovací soustavy a zajištění elektrické bezpečnosti. V terénních podmínkách je nutné dodržet přesný postup a používat vhodné měřicí přístroje, které umožňují spolehlivý a přesný výsledek.
Příprava měření
Před zahájením měření odporu uzemnění je nutné připravit místo měření odstraněním nečistot a případných překážek kolem zemničů. Čištění zemniče a jeho okolí zajišťuje dobrý kontakt s půdou, což je nezbytné pro přesné hodnoty. Také se doporučuje provést antikorozní ochranu, pokud je to možné, aby nedocházelo k zhoršení vodivosti v čase.
Postup měření
- Připojení měřicího přístroje – přístroj se připojí k uzemňovacím elektrodám a pomocným zemničům podle pokynů výrobce.
- Nastavení měřicího režimu – zvolí se správný režim měření odporu uzemnění, často pomocí impulsního nebo stejnosměrného proudu.
- Provedení měření – měření probíhá v několika bodech, aby se získala reprezentativní hodnota odporu.
- Vyhodnocení výsledků – hodnoty se porovnají s předepsanými normami uzemnění, kde odpor uzemnění hromosvodu obvykle nesmí překročit 10 ohmů.
- Záznam výsledků a případné doporučení – v případě vysokých hodnot odporu je nutné zvážit dodatečné uzemnění pomocí zemních tyčí nebo opravu rozvaděče.
Tip: Pro elektrickou bezpečnost je zásadní pravidelná kontrola a měření uzemnění, zejména po opravách či změnách instalace.
Specifické požadavky na uzemnění v průmyslových provozech
V průmyslových provozech s rizikem výbuchu nebo požáru musí uzemnění splňovat přísné bezpečnostní požadavky na materiály, konstrukci i elektrickou bezpečnost. Základový zemnič se zpravidla vyrábí z pozinkované oceli o rozměrech 30 mm × 4 mm, která je opatřena antikorozní ochranou pomocí petrolátových pásek a mechanických krytů na přechodech beton – půda a beton – vzduch. Zemnící tyče musí být nehořlavé a odolné vůči chemickému i mechanickému poškození, aby zajistily dlouhodobou spolehlivost uzemnění.
Maximální odpor uzemnění v průmyslových provozech nesmí překročit hodnotu 10 Ω podle ČSN EN 62305-3 (čl. 5.4.1). Pro sítě TN platí maximální odpor 15 Ω pro vodič PEN a 5 Ω pro ochranný vodič PE na konci vedení dle ČSN 33 2000-4-41. V provozech s nebezpečím výbuchu je nutné pravidelně provádět měření odporu uzemnění a revize, aby byla zajištěna trvalá ochrana proti přepětí a úrazu elektrickým proudem.
Bezpečnostní opatření zahrnují:
- Použití nehořlavých vodičů a zemnících tyčí s antikorozní ochranou
- Dodržení maximálního odporu uzemnění do 10 Ω dle platných norem
- Pravidelné měření a revize uzemnění rozvaděče a hromosvodu
- Oddělení uzemnění hromosvodu od citlivých elektronických zařízení podle ČSN EN 50522
- Pevné a vodivé spoje všech kovových částí instalace, včetně spojení s kovovými prvky budovy, které mohou fungovat jako náhodné svody
Jaké normy platí pro uzemnění hromosvodu v České republice
Normy ČSN EN 62305, ČSN EN 50310 a ČSN EN 50522 upravují požadavky na materiály, konstrukci a hodnoty odporu uzemnění v průmyslových provozech. Projekce a montáž uzemnění musí provádět kvalifikovaný elektroprojektant a montér s platným osvědčením dle Nařízení vlády č. 194/2022 Sb. Výpočet rizika instalace hromosvodu je povinnou součástí projektové dokumentace předkládané stavebnímu úřadu.
Provozní podmínky s výskytem výbušné atmosféry vyžadují použití nehořlavých a chemicky odolných materiálů, které splňují normy ČSN EN a zajišťují antikorozní ochranu. Uzemnění musí být navrženo tak, aby dotykové napětí v poruše nepřekročilo dovolené limity, což je klíčové pro ochranu osob i zařízení. Dodatečná ochranná pospojování jsou často vyžadována v citlivých provozech, například ve zdravotnictví, kde se používají vodiče s minimálním průřezem 6 mm².
Tip: V průmyslových provozech je nezbytné instalovat zemnič s betonovým obkladem minimálně 50 mm ze všech stran a podepřený distančními prvky, aby byla zajištěna mechanická stabilita a dlouhodobá funkčnost uzemnění. Podpěry vodiče hromosvodu se instalují maximálně do vzdálenosti 1 m, přičemž izolační vzdálenost k ostatním kovovým částem budovy by měla být 400-1 000 mm podle projektové dokumentace.
Časté dotazy k uzemnění hromosvodu a bezpečnostním opatřením
Otázka: Jak se správně uzemní hromosvod?
Základový zemnič z pozinkované nebo nerezové oceli o rozměrech 30×4 mm se obkládá betonem minimálně 50 mm. Odpor uzemnění musí být nižší než 10 Ω podle normy ČSN EN 62305.
Otázka: Jaké jsou normální hodnoty odporu uzemnění hromosvodu?
ČSN EN 62305 stanovuje maximální odpor uzemnění hromosvodu pod 10 Ω. Pro sítě TN platí maximální odpor vodiče PEN 15 Ω a vodiče PE na konci vedení 5 Ω.
Otázka: Kdy není potřeba spojovat uzemnění hromosvodu a silových zařízení?
Spojování uzemnění není povinné, pokud je vzdálenost mezi zemniči větší než 5 metrů, jinak musí být uzemnění bezpečně propojena.
Otázka: Jaké materiály se používají pro uzemnění hromosvodu?
Používají se pásky z pozinkované nebo nerezové oceli 30×4 mm a vodiče AlMgSi o průměru 8 mm, přičemž spoje musí být pevné a elektricky vodivé.
Otázka: Jaká je maximální vzdálenost podpěr vodiče hromosvodu?
Podpěry se instalují maximálně po 1 metru, aby byla zajištěna stabilita vodiče a správná elektrická izolace.
Otázka: Jak se měří odpor uzemnění?
Měření odporu se provádí přístrojem připojeným k očištěnému zemniči podle návodu výrobce; výsledky musí splňovat požadavky norem.
Otázka: Jaká je elektrická izolace vodiče hromosvodu?
Izolační vzdálenost vodiče se pohybuje mezi 400 a 1000 mm, což zajistí bezpečnost a prevenci nežádoucích zkratů.
Otázka: Jaké jsou požadavky na uzemnění v průmyslových provozech s rizikem výbuchu?
Používají se antikorozní, nehořlavé materiály a provádí se pravidelné kontroly dle přísných bezpečnostních norem.
Otázka: Jak správně uzemnit rozvaděč?
Uzemnění rozvaděče se pevně propojí se základovým zemničem, přičemž odpor musí být nižší než 10 Ω a spoje musí být spolehlivé a vodivé.
Otázka: Jaké chyby se často dělají při uzemnění hromosvodu?
Časté chyby jsou nedostatečná antikorozní ochrana, nesprávné vzdálenosti podpěr, nekvalitní spoje a nedodržení ČSN EN 62305.
Otázka: Jaký je doporučený minimální počet zemních tyčí pro efektivní uzemnění hromosvodu?
Doporučuje se použít alespoň 3 zemní tyče dlouhé minimálně 2 metry, rozmístěné ve vzdálenosti zhruba 1,5 metru od sebe.
Otázka: Jak často je nutné provádět kontrolu a měření odporu uzemnění hromosvodu?
Kontrola a měření by měly probíhat minimálně jednou za 12 měsíců, aby byla zajištěna elektrická bezpečnost.
Otázka: Jaké antikorozní opatření je vhodné při instalaci uzemňovacích prvků?
Použití pozinkovaných nebo měděných materiálů a ochranných nátěrů zabraňuje korozi a prodlužuje životnost uzemnění.
Otázka: Jaký je správný postup pro dodatečné uzemnění rozvaděče v bytové instalaci?
Nejdříve se vypne hlavní jistič, uzemňovací vodič se připojí k hlavnímu zemnícímu bodu a provede se následné měření odporu.
Otázka: Jaká opatření je třeba dodržet při spojování uzemnění hromosvodu se silovými zařízeními?
Spojení musí být provedeno kovovým spojem s minimálním průřezem vodiče 16 mm² měděného nebo 25 mm² hliníkového materiálu pro nízkou impedanci.
Tipy pro správné uzemnění hromosvodu a elektrických zařízení
Pro zajištění dlouhodobé elektrické bezpečnosti je nutné dbát na pravidelné měření odporu, správnou antikorozní ochranu a přesné dodržování norem uzemnění. Správné uzemnění rozvaděče a hromosvodu minimalizuje riziko elektrických poruch a zabraňuje vzniku nebezpečných potenciálů.
Jaké jsou hlavní elektrické bezpečnostní opatření při uzemnění hromosvodu?
Hlavní opatření zahrnují použití kvalitních materiálů s antikorozní ochranou, správné dimenzování vodičů a spojů, pravidelné kontroly odporu a bezpečné umístění zemniče tak, aby nedocházelo k poškození nebo zvýšení odporu uzemnění.
