Alternátor v elektrotechnice přeměňuje mechanickou energii na elektrickou pomocí elektromagnetické indukce. Klíčovými prvky jsou rotor alternátoru, který vytváří magnetické pole, a stator alternátoru, ve kterém se indukuje elektrický proud. Regulátor napětí zajišťuje stabilní výstupní hodnoty napětí při různých provozních podmínkách.
Hlavní poznatky
- Alternátor generuje střídavý proud pomocí elektromagnetické indukce mezi rotorem a statorem.
- Stator obsahuje třífázové vinutí s 6 až 8 cívkami na fázi, zapojené obvykle do hvězdy.
- Výstupní napětí alternátoru v automobilech je standardně 12 až 14,5 V, regulované regulátorem napětí.
- Maximální výkon automobilových alternátorů dosahuje 2100 W při proudu až 150 A.
- Mezera mezi statorem a rotorem alternátoru je pouze 0,2 až 0,3 mm, což zajišťuje efektivní indukci.
Jak alternátor generuje elektrickou energii pomocí elektromagnetické indukce
Alternátor generuje elektrickou energii principem elektromagnetické indukce, při němž se magnetické pole rotoru alternátoru otáčí uvnitř statoru s třífázovým vinutím. Rotor vytváří proměnné magnetické pole, které indukuje střídavý proud ve vinutí statoru. Mezera mezi rotorem a statorem je obvykle 0,2 až 0,3 mm, což umožňuje optimální přenos magnetického pole. Většina alternátorů využívá třífázové vinutí zapojené do hvězdy pro stabilní a vyrovnaný výstup střídavého napětí.
Synchronní chod rotoru a statoru
Synchronní chod znamená, že rotor alternátoru s magnetickými póly se otáčí přesně stejnou rychlostí jako magnetické pole ve statoru. Tato synchronizace je nezbytná k plynulé indukci střídavého proudu bez ztrát. Rotor svým pohybem mění magnetický tok procházející statorovým vinutím, což je základ elektromagnetické indukce. Tím se ve statoru vytváří střídavý proud přesně v rytmu otáček rotoru.
Třífázové vinutí ve statoru
Stator alternátoru obsahuje třífázové vinutí, obvykle 6 až 8 cívek na každou fázi, které jsou rozmístěny rovnoměrně kolem statoru. Vinutí je zapojeno do hvězdy, čímž se dosahuje stabilního výstupu s vyváženým napětím a proudem. Toto zapojení umožňuje efektivní využití indukované energie z rotoru a minimalizuje vibrace a tepelné ztráty.
| Komponenta | Popis | Hodnota / Rozměr |
|---|---|---|
| Mezera rotor-stator | Vzduchová mezera mezi rotorem a statorem | 0,2-0,3 mm |
| Počet cívek/fázi | Počet cívek v třífázovém vinutí statoru | 6-8 |
| Zapojení vinutí | Typ zapojení třífázového vinutí | Hvězda |
Tip: Pro správnou funkci alternátoru je nutný přesný synchronní chod rotoru a statoru, a regulátor napětí udržuje stabilitu výstupního signálu během změn otáček.
Jak alternátor vyrábí elektrickou energii
Elektromagnetická indukce je základem výroby střídavého proudu v alternátoru. Rotor alternátoru, poháněný motorem, vytváří rotující magnetické pole. Toto pole prochází třífázovým vinutím statoru, kde indukuje střídavé napětí. Díky třífázovému vinutí lze plynule generovat vyrovnaný proud, který je vhodný pro napájení elektrických spotřebičů a nabíjení baterií v automobilu.

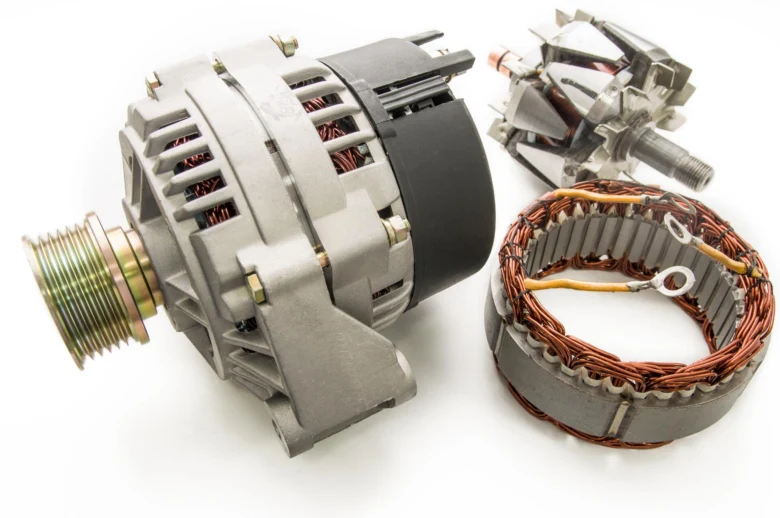

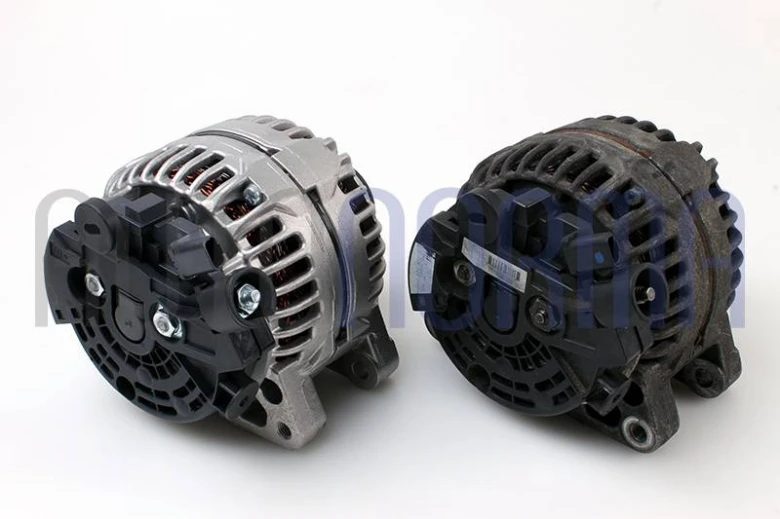

Konstrukce alternátoru: rotor, stator a další hlavní části
Alternátor se skládá z několika klíčových částí, které společně zajišťují přeměnu mechanické energie na elektrickou pomocí elektromagnetické indukce. Níže je vysvětleno, jaké jsou hlavní komponenty alternátoru a jejich úlohy včetně doporučení pro vizuální orientaci podle alternátor schéma.
Rotor a jeho funkce
Rotor alternátoru obsahuje budicí cívku navinutou na hřídeli, která vytváří magnetické pole při přívodu budicího proudu. Tento proud je přiváděn přes dva sběrné kroužky, které umožňují elektrický kontakt mezi rotující cívkou a stacionárním regulačním obvodem. Na pólových nástavcích rotoru jsou upevněny drápkové magnetické póly, jež vytvářejí otáčivé magnetické pole s frekvencí odpovídající otáčkám rotoru. Rotor je poháněn mechanicky, například spalovacím motorem přes kladku, a na jeho hřídeli je umístěn ventilátor pro aktivní chlazení. Ložiska rotoru jsou obvykle kuličková a uložená v plastových lůžkách zadního víka alternátoru.
Stator a jeho vinutí
Stator alternátoru tvoří pevná část s třífázovým vinutím, které je rozmístěno rovnoměrně kolem statoru. Standardní konfigurace obsahuje 6 až 8 cívek na každou fázi, zapojené nejčastěji do hvězdy, výjimečně do trojúhelníku. Toto třífázové vinutí indukuje střídavé napětí při otáčení magnetického pole rotoru. Výkon statoru závisí na průřezu měděného drátu a počtu závitů vinutí. Výstupní střídavé napětí se následně usměrňuje diodovým můstkem, který obsahuje obvykle 3 kladné a 3 záporné výkonové diody, případně doplněné o diody pro budící obvod.
Obal a chlazení alternátoru
Hliníkový obal alternátoru je vybaven větracími otvory a chladícími žebry, které zajišťují efektivní odvod tepla vznikajícího během provozu. Ventilátor na hřídeli rotoru podporuje cirkulaci vzduchu uvnitř obalu a zabraňuje přehřívání, čímž prodlužuje životnost zařízení. U výkonnějších alternátorů může být chlazení doplněno kapalinovým systémem. Pro lepší odvod tepla od diodového můstku se používá teplovodivá pasta mezi diodami a hliníkovým víkem.

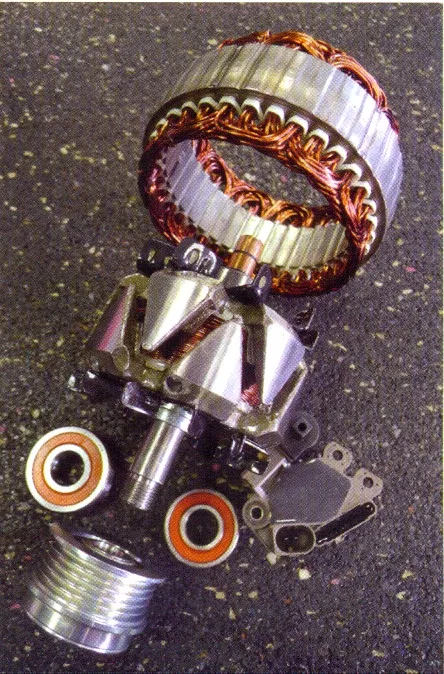

Tip: Pro lepší pochopení konstrukce se doporučuje nahlédnout na alternátor schéma, kde jsou jednotlivé části rozloženy a popsány vizuálně. Podrobnosti lze nalézt také na stránce Alternátor – Wikipedie.
Princip buzení rotoru a jeho vliv na výkon alternátoru
Princip buzení rotoru je klíčovým prvkem pro správnou funkci alternátoru v elektrotechnice. Buzení umožňuje vytvoření magnetického pole na rotoru, které je základem pro generování elektrické energie ve statoru. Následující podsekce vysvětlují, jak funguje buzení alternátoru a jak regulace proudu ovlivňuje jeho výkon.
Funkce budicí cívky
Budicí cívka je umístěna na rotoru alternátoru a vytváří magnetické pole pomocí elektrického proudu. Tento proud přichází přes sběrné kroužky, které zajišťují spojení statického zdroje s rotující částí. Magnetické pole generované budicí cívkou je základem elektromagnetické indukce, jež v třífázovém vinutí statoru vytváří střídavý elektrický proud.
Regulace proudu do budicí cívky
Regulátor napětí upravuje proud do budicí cívky tak, aby udržel stabilní výstupní napětí alternátoru. Zvýšení proudu zesiluje magnetické pole rotoru, což zvyšuje výkon generovaného proudu ve statoru. Naopak snížení proudu oslabuje pole a snižuje výstupní napětí, čímž se optimalizuje provoz alternátoru dle zatížení.
- Buzení rotoru probíhá přes sběrné kroužky
- Regulace proudu ovlivňuje sílu magnetického pole
- Magnetické pole určuje velikost generovaného proudu
Tento princip buzení alternátoru umožňuje efektivní řízení elektrického výkonu a stabilní dodávku energie do elektrického systému.
Regulace napětí a stabilizace výstupu alternátoru
Regulace napětí udržuje výstupní napětí alternátoru v rozmezí 13,5 až 14,5 V přesné řízení proudu budicí cívkou na rotoru. Tento proud ovlivňuje magnetickou sílu rotoru, která indukuje střídavé napětí ve třífázovém vinutí statoru. Intenzita elektromagnetické indukce tak přímo určuje velikost výstupního napětí alternátoru.
Starší typy regulátorů
Reléové regulátory pracují mechanicky a jsou umístěné mimo alternátor. Spínají a rozpojují proud do budicí cívky, což způsobuje kolísání napětí a nižší přesnost regulace. Polovodičové regulátory, rovněž externí, využívají elektronické součástky pro plynulejší řízení proudu, ale nejsou integrovány přímo v alternátoru a jejich odezva je pomalejší než u moderních typů.
Moderní regulátory napětí
Integrované regulátory napětí jsou zabudovány přímo v alternátoru a používají polovodičové obvody spolu se Zenerovou diodou pro přesnou a rychlou kontrolu proudu do budicí cívky. Zenerova dioda slouží jako referenční prvek pro udržení stabilního napětí, čímž se minimalizují odchylky výstupního napětí. Tento typ regulátoru umožňuje udržet napětí konstantní i při změnách otáček motoru a zatížení elektrického systému.
| Typ regulátoru | Umístění | Technologie | Výhody |
|---|---|---|---|
| Reléový regulátor | Mimo alternátor | Mechanický | Jednoduchost, nízká cena |
| Polovodičový regulátor | Mimo alternátor | Elektronický | Plynulejší regulace napětí |
| Integrovaný regulátor | V alternátoru | Polovodičové obvody + Zenerova dioda | Přesná regulace, rychlá odezva, kompaktnost |
Tip: Regulace napětí závisí na rychlé a přesné změně proudu v budicí cívce rotoru, což zajišťují moderní integrované polovodičové regulátory s využitím Zenerovy diody jako stabilizačního prvku.
Rozdíl mezi alternátorem a dynamem v elektrotechnice
Alternátor a dynamo jsou základními typy elektrických generátorů, které se liší v principu výroby elektrické energie i v konstrukci. Alternátor využívá elektromagnetickou indukci k výrobě střídavého proudu, přičemž rotor alternátoru otáčí kolem statoru s třífázovým vinutím. Regulátor napětí zajišťuje stabilní výstup. Dynamo naopak generuje stejnosměrný proud pomocí komutátoru a sběrných kroužků, což však vede k rychlému opotřebení těchto mechanických částí.
Rozdíl mezi alternátorem a dynamem v elektrotechnice
| Vlastnost | Alternátor | Dynamo |
|---|---|---|
| Typ proudu | Střídavý proud | Stejnosměrný proud |
| Hlavní součásti | Rotor, stator, třífázové vinutí, regulátor napětí, sběrné kroužky | Rotor, stator, komutátor, sběrné kroužky |
| Opotřebení | Nízké mechanické opotřebení díky absenci komutátoru | Rychlé opotřebení komutátoru |
| Výkon a spolehlivost | Vyšší výkon a spolehlivost | Nižší účinnost a vyšší údržba |
Tip: Schéma a princip činnosti alternátoru v elektrotechnice umožňuje stabilní výrobu energie s menšími ztrátami, což jej činí vhodným pro moderní aplikace.
Typické poruchy alternátoru a jejich diagnostika
Poruchy alternátoru patří mezi časté závady v elektrickém systému vozidel a mohou ovlivnit výkon i spolehlivost napájení. Diagnostika alternátoru zahrnuje měření napětí a poslech zvuků, které signalizují mechanické i elektrické problémy.
Příznaky mechanických poruch
Poškození ložisek alternátoru se projevuje hlučením nebo pískáním při běhu rotoru alternátoru. Opotřebení sběrných kroužků způsobuje přerušované kontakty, což vede k nepravidelnému dobíjení. Tyto zvuky a chování pomáhají odhalit mechanické závady v třífázovém vinutí i dalších částech.
Elektrické závady a přebití
Přebití alternátoru nad 14,5 V způsobuje praskání žárovek a zápach kyseliny v akumulátoru. Selhání regulátoru napětí vede k nestabilní dodávce energie a může poškodit elektrické komponenty. Diagnostika alternátoru proto vyžaduje kontrolu výstupního napětí a funkčnosti regulátoru napětí.
- Vadná kontrolka signalizuje možné problémy s dobíjením
- Hučení ložisek varuje před mechanickým opotřebením
- Překročení napětí nad 14,5 V indikuje přebití alternátoru
- Selhání regulátoru napětí ovlivňuje stabilitu elektrického systému
Alternativní metody buzení a jejich výhody a nevýhody
Elektromagnetické buzení
Elektromagnetické buzení využívá budicí cívku navinutou na rotoru alternátoru, která vytváří proměnné magnetické pole. Budicí cívka je připojena přes sběrné kroužky a uhlíkové kartáče, jimiž prochází budicí proud. Regulátor napětí upravuje tento proud v rozmezí obvykle 0 až 5 A, čímž mění intenzitu magnetického pole rotoru a následně i výstupní napětí alternátoru. Tento systém umožňuje přesnou regulaci výstupního napětí v rozsahu přibližně 13,5 až 14,5 V u automobilových alternátorů, což je klíčové pro stabilní napájení palubních systémů a dobíjení akumulátoru.
Permanentní magnety
Alternátory s permanentními magnety mají na rotoru pevné magnety, které vytvářejí konstantní magnetické pole bez potřeby dodatečného buzení. Tato konstrukce eliminuje sběrné kroužky a kartáče, čímž se snižuje mechanické opotřebení a zvyšuje spolehlivost zařízení. Nevýhodou je nemožnost regulovat magnetické pole, což omezuje schopnost přesné kontroly výstupního napětí a výkonu. Proto jsou tyto alternátory vhodné především pro aplikace s konstantním zatížením, kde není potřeba dynamická regulace napětí.
| Typ buzení | Výhody | Nevýhody |
|---|---|---|
| Elektromagnetické | Přesná regulace napětí, flexibilita výkonu | Vyšší výrobní náklady, složitější údržba |
| Permanentní magnety | Vyšší spolehlivost, bezúdržbový provoz | Omezená regulace napětí, pevné magnetické pole |
Tip: Volba mezi elektromagnetickým buzením a permanentními magnety závisí na požadavcích na regulaci napětí a provozní spolehlivost. Elektromagnetické buzení je vhodné pro vozidla a stroje s proměnným zatížením, zatímco permanentní magnety se uplatní tam, kde je prioritou jednoduchost a dlouhodobá bezúdržbovost.
Časté dotazy
Jaká je základní funkce alternátoru?
Alternátor vyrábí střídavý proud pomocí elektromagnetické indukce, který je následně usměrněn na stejnosměrný proud pro napájení vozidla.
Jaké jsou hlavní části alternátoru?
Alternátor se skládá z rotoru s budicí cívkou a sběrnými kroužky, statoru s třífázovým vinutím a hliníkového obalu s chlazením.
Jaký je rozdíl mezi alternátorem a dynamem?
Alternátor generuje střídavý proud s vyšší účinností a spolehlivostí, zatímco dynamo vyrábí stejnosměrný proud, ale rychleji se opotřebovává.
Jak funguje regulace napětí v alternátoru?
Regulátor napětí ovládá proud do budicí cívky, čímž udržuje výstupní napětí v rozmezí přibližně 13,5 až 14,5 V.
Jaké jsou nejčastější poruchy alternátoru?
Mezi nejčastější poruchy patří poškození ložisek, přerušení vinutí, přebití nad 14,5 V a selhání regulátoru napětí.
Co je to synchronní chod alternátoru?
Synchronní chod znamená, že rotor s magnetickými póly otáčí se stejnou rychlostí jako magnetické pole ve statoru, což je klíčové pro stabilní generování proudu.
Jaké jsou výhody elektromagnetického buzení?
Elektromagnetické buzení umožňuje regulovat sílu magnetického pole a tím i výkon alternátoru podle potřeby.
Jaké jsou nevýhody buzení pomocí permanentních magnetů?
Permanentní magnety mají omezenou možnost regulace magnetického pole, což omezuje kontrolu výkonu alternátoru.
Jak se provádí diagnostika poruch alternátoru?
Diagnostika zahrnuje měření výstupního napětí, poslech zvuků jako hučení ložisek a kontrolu regulátoru napětí.
Jaký je význam chlazení alternátoru?
Chlazení pomocí větracích otvorů, chladících žebříků a ventilátoru zabraňuje přehřívání, což prodlužuje životnost alternátoru.
Jak alternátor generuje elektrickou energii pomocí elektromagnetické indukce?
Alternátor generuje energii tím, že rotor otáčením vytváří měnící se magnetické pole, které indukuje střídavé napětí ve vinutí statoru, což je základní princip elektromagnetické indukce.
Jaké jsou hlavní části konstrukce alternátoru a jejich funkce?
Hlavní části alternátoru jsou rotor (otáčející se magnet), stator (pevné vinutí, kde se indukuje napětí) a regulátor napětí, který udržuje konstantní výstupní napětí.
Jaký je princip buzení rotoru a jak ovlivňuje výkon alternátoru?
Buzení rotoru se provádí pomocí stejnosměrného proudu, který vytváří magnetické pole; správné buzení je klíčové pro stabilní výstupní napětí a výkon alternátoru.
Jak funguje regulace napětí a stabilizace výstupu alternátoru?
Regulace napětí se provádí automaticky pomocí regulátoru, který upravuje proud buzení rotoru tak, aby výstupní napětí zůstalo stabilní i při proměnném zatížení.
Jaké jsou dlouhodobé faktory ovlivňující životnost alternátoru?
Mezi faktory patří přehřívání (teplota nad 80 °C), mechanické opotřebení ložisek a korozivní prostředí, které mohou zkrátit životnost alternátoru až o 30 %.
