Měřicí a proudové transformátory představují klíčové prvky v elektrotechnice pro přesné snímání elektrických veličin. Jejich správný výběr a znalost přenosového poměru výrazně ovlivňují kvalitu měření i bezpečnost provozu. Třída přesnosti určuje spolehlivost dat, která jsou nezbytná pro řízení a ochranu elektrických sítí.
💡 Důležité na úvod
- Měřicí transformátory proudu převádějí vysoké proudy na bezpečné hodnoty 5 A nebo 1 A pro měření.
- Typická přesnost měřících transformátorů se pohybuje od třídy 0,1 do 3,0 podle normy ČSN EN 61869.
- Proudové transformátory se dělí na měřící a ochranné, přičemž měřící slouží pro přesné měření a ochranné pro spouštění jističů.
- Správné zapojení transformátoru zahrnuje sekundární obvod s minimálním odporem a uzemnění sekundární strany.
- Při měření transformátoru multimetrem se sleduje odpor vinutí a případné zkratování, přičemž hodnoty se liší dle typu transformátoru.
Jak funguje měřící transformátor proudu v elektrotechnice
Měřicí transformátor proudu převádí vysoký primární proud na standardizovanou hodnotu sekundárního proudu, obvykle 5 A nebo 1 A, což umožňuje bezpečné a přesné měření v elektrotechnice. Magnetické jádro transformátoru vytváří elektromagnetickou indukci, která zajišťuje správný přenos proudu mezi primárním a sekundárním vinutím. Přenosový poměr, například 400/5 A, určuje, jak se velikost proudu sníží, a třída přesnosti definuje maximální povolenou odchylku měření.
Princip činnosti měřícího transformátoru
Měřicí transformátor proudu využívá magnetické jádro k indukci proudu ve sekundárním vinutí na základě primárního proudu. Přenosový poměr, například 400/5 A, znamená, že 400 A na primární straně odpovídá 5 A na sekundární, což umožňuje použití běžných měřicích přístrojů. Elektromagnetická indukce je základním principem, který zajišťuje přesné a bezpečné měření vysokých proudů.
Zapojení a bezpečnost
Sekundární obvod měřicího transformátoru musí být vždy správně zapojen a uzemněn, aby byla zajištěna bezpečnost práce a zabránilo se nebezpečnému napětí. Uzavřený sekundární obvod zabraňuje vzniku vysokého napětí a poškození zařízení i obsluhy. Bezpečné zapojení je nezbytné nejen při měření multimetry, ale i při běžném provozu v rozvodnách.
Typy měřících a proudových transformátorů a jejich použití
Typy měřících a proudových transformátorů a jejich použití v elektrotechnice
Měřicí a proudové transformátory představují klíčové prvky pro správné měření a ochranu elektrických sítí. Každý typ má specifické parametry a určení, které odpovídají různým požadavkům na přesnost a rychlost odezvy.
Měřicí transformátory proudu
Měřicí transformátor proudu slouží k přesnému měření elektrického proudu a má třídu přesnosti obvykle od 0,1 do 3,0. Přenosový poměr umožňuje snížit vysoký proud v primárním vinutí na nižší hodnotu ve vinutí sekundárním, vhodnou pro připojení měřicích přístrojů, například multimetrů. Výběr správné třídy přesnosti je nezbytný pro spolehlivé měření a vyhodnocení zatížení v rozvodné síti, přičemž bezpečnost práce vyžaduje správné zapojení a revizi.
| Typ transformátoru | Třída přesnosti | Použití |
|---|---|---|
| Měřicí transformátor | 0,1 až 3,0 | Přesné měření proudu |
| Ochranný transformátor | Nižší (typicky 5P) | Ochrana a spouštění jističů |
| Proudový transformátor | Různé | Obecné měření a ochrana |
Ochranné proudové transformátory
Ochranný transformátor má nižší třídu přesnosti a je navržen pro rychlou odezvu v ochranných obvodech. Tento transformátor slouží k rychlému spouštění jističů při poruchách v síti, čímž chrání elektrické zařízení před přetížením. Přesnost není hlavním kritériem, důležitá je spolehlivost a rychlost reakce. Většinou se označuje jako ochranný transformátor či proudový transformátor pro bezpečnostní funkce, kde je nezbytné pravidelné ověřování správné funkce.
Tip: Při měření měřicích transformátorů proudu multimetr měření vždy provádějte s ohledem na bezpečnost práce a podle technických norem.
Jak správně zapojit měřící transformátor proudu
Správné zapojení měřícího transformátoru proudu je zásadní pro přesné měření a bezpečnost práce v elektrotechnice. Měřicí transformátor převádí vysoký primární proud na nižší hodnotu vhodnou pro měřicí přístroje, přičemž přenosový poměr a třída přesnosti ovlivňují výsledky měření. Při zapojení je nutné vždy zajistit, aby sekundární obvod nebyl přerušen, protože otevřený sekundární obvod může způsobit nebezpečné vysoké napětí.
Uzemnění sekundární strany transformátoru zvyšuje bezpečnost a chrání obsluhu i zařízení. Správné postupy rovněž minimalizují chyby měření a zabrání poškození měřicích přístrojů. Následuje návod, jak správně zapojit měřící transformátor proudu:
- Připojení primárního vinutí – napojte na přenosový vedení s odpovídajícím jmenovitým proudem transformátoru.
- Uzavření sekundárního obvodu – zajistěte, aby sekundární obvod byl trvale spojený, nepřerušovaný.
- Uzemnění sekundární strany – připojte uzemňovací vodič k vhodnému místu dle platných norem.
- Připojení měřicích přístrojů – zapojte multimetr nebo jiné měřicí zařízení do sekundárního obvodu.
- Kontrola zapojení a bezpečnosti – ověřte správnost a bezpečnostní opatření před spuštěním měření.
Jak správně zapojit měřící transformátor proudu
Tento postup zajistí přesné měření i ochranu při manipulaci s měřícím transformátorem proudu v elektrotechnice.

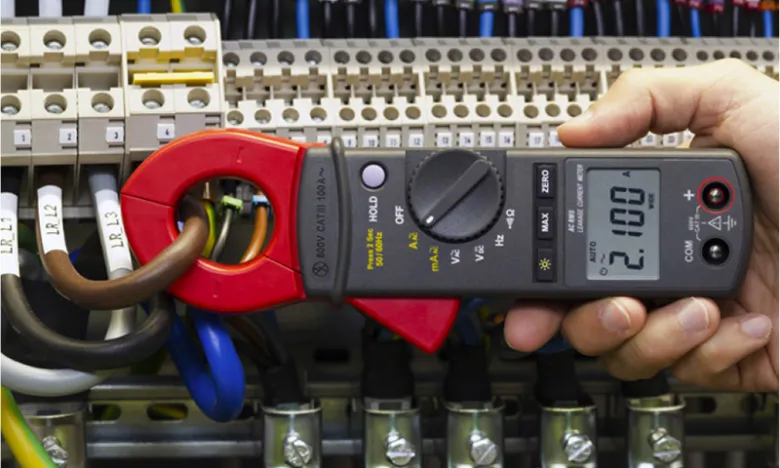

Postup měření měřícího transformátoru proudu multimetrem
Postup měření měřícího transformátoru proudu multimetrem zahrnuje kontrolu odporu vinutí a ověření přenosového poměru, což je poměr mezi primárním a sekundárním proudem. Multimetr měření odporu vinutí provádí v jednotkách ohmů, přičemž typické hodnoty se pohybují v řádu jednotek ohmů. Přesnost měření ovlivňuje třída přesnosti transformátoru proudu, kterou je nutné zohlednit při interpretaci výsledků. Bezpečnost práce vyžaduje odpojení sekundárního vinutí a použití vhodného vybavení.
- Odpojení sekundárního vinutí – zajistěte, aby nebylo připojeno k žádné zátěži nebo měřicímu přístroji
- Měření odporu vinutí multimetrem – nastavte multimetr na měření odporu a připojte jej na sekundární svorky
- Porovnání naměřených hodnot – zkontrolujte, zda odpor odpovídá specifikacím výrobce
- Výpočet přenosového poměru – spočítejte poměr podle schématu zapojení měřícího transformátoru proudu 400/5 A, kde přenosový poměr je 400:5
- Vyhodnocení výsledků – ověřte, zda naměřené hodnoty odpovídají technickým parametrům transformátoru
Návod na měření měřícího transformátoru proudu
Princip činnosti měřícího transformátoru proudu umožňuje bezpečné snížení proudu na měřitelnou hodnotu, což usnadňuje přesnou kontrolu a diagnostiku v elektrotechnice.
Výpočet a přenosové poměry měřících transformátorů proudu
Měřicí transformátory proudu snižují vysoké hodnoty primárního proudu na bezpečnou a měřitelnou úroveň prostřednictvím přenosového poměru. Tento poměr je klíčový pro správné nastavení a přesnost měření v elektrotechnice.
Vzorový výpočet přenosového poměru
Přenosový poměr transformátoru proudu se určuje jako poměr primárního proudu k sekundárnímu. U transformátoru 400/5 A přenáší primární vinutí 400 A, které je transformováno na 5 A na sekundární straně. Přenosový poměr tedy činí 400 děleno 5, což je 80. Tento poměr umožňuje připojit měřicí přístroj s běžným rozsahem měření.
Význam přesnosti přenosového poměru
Přesnost měření závisí na správně zvoleném přenosovém poměru transformátoru. Nesprávný poměr může způsobit chyby měření a ohrozit bezpečnost práce. Proto je nezbytné vybírat transformátory s odpovídající třídou přesnosti a přizpůsobit je rozsahu měřených proudů. Pomocí multimetrů lze následně ověřit správné zapojení a funkci měřicího transformátoru.
Bezpečnostní zásady při práci s měřícími a proudovými transformátory
Při práci s měřícími a proudovými transformátory je dodržování bezpečnostních zásad klíčové pro ochranu osob i správnou funkci zařízení. Sekundární vinutí transformátoru proudu musí být vždy uzemněno a nikdy nesmí být přerušeno, protože otevřený sekundární obvod může způsobit vznik nebezpečného napětí až v řádu stovek voltů. Takové napětí představuje riziko úrazu elektrickým proudem a může poškodit připojené měřicí přístroje.
Nejčastější chyby při práci s transformátory
Přerušení sekundárního vinutí je nejčastější chybou, která vede k indukci vysokého napětí na sekundární straně transformátoru. Nedostatečné nebo chybějící uzemnění sekundárního obvodu eliminuje ochranný potenciál a zvyšuje riziko elektrického šoku. Další častou chybou je nesprávný výběr transformátoru s nevhodnou třídou přesnosti, což negativně ovlivňuje kvalitu měření a může vést k chybným provozním závěrům.
Doporučené ochranné pomůcky
Pro bezpečnou manipulaci s měřicími transformátory je nutné používat osobní ochranné prostředky odpovídající normě ČSN EN 60903:2015 pro elektrickou izolaci. Základní vybavení zahrnuje:
- izolační rukavice s minimální izolační třídou 1000 V
- ochranné brýle s bočním krytím pro ochranu před obloukovým výbojem
- elektroizolační podložku s minimální tloušťkou 3 mm a dielektrickou pevností alespoň 20 kV/mm
- nástroje s izolovanými rukojeťmi certifikované pro práci do 1000 V
Použití těchto pomůcek snižuje riziko úrazu při měření multimetry a dalšími elektrickými přístroji a zajišťuje dodržení bezpečnostních standardů.
Tip: Sekundární obvod měřícího transformátoru proudu je třeba vždy uzemnit před zapojením do měřicího zařízení, aby se zabránilo nebezpečným přepětím a zajistila bezpečnost práce.
Časté dotazy k měřícím a proudovým transformátorům
Otázka: Jak funguje měřící transformátor proudu?
Měřicí transformátor proudu převádí vysoký primární proud na standardizovaný sekundární proud 5 A nebo 1 A pomocí magnetického jádra, což umožňuje přesné a bezpečné měření.
Otázka: Jaké jsou typy měřících transformátorů proudu?
Existují měřicí transformátory s třídou přesnosti od 0,1 do 3,0 a ochranné proudové transformátory se rychlou odezvou určené k ochraně zařízení.
Otázka: Jak se měří měřící transformátor proudu multimetrem?
Měření spočívá v odpojení transformátoru, změření odporu sekundárního vinutí v řádu jednotek ohmů a ověření přenosového poměru výpočtem.
Otázka: Jak se správně zapojuje měřící transformátor proudu?
Sekundární obvod musí být uzemněný, uzavřený a mít co nejnižší odpor, přičemž sekundární vinutí nesmí být přerušeno kvůli zachování bezpečnosti.
Otázka: Co je přenosový poměr transformátoru?
Přenosový poměr udává poměr primárního k sekundárnímu proudu, například 400/5 A znamená snížení proudu na měřitelnou úroveň.
Otázka: Jaké jsou bezpečnostní zásady při práci s proudovými transformátory?
Je nutné vždy uzemnit sekundární obvod, nepřerušovat sekundární vinutí, používat izolační rukavice a dodržovat platné bezpečnostní normy.
Otázka: Jak se liší měřící transformátor od proudového transformátoru?
Měřicí transformátory mají vyšší třídu přesnosti pro měření, zatímco proudové transformátory ochranné slouží k ochraně bez takové přesnosti.
Otázka: Jaké jsou nejčastější chyby při měření s měřícími transformátory?
Přerušení sekundárního vinutí a nedostatečné uzemnění způsobují nebezpečné stavy a nepřesné výsledky měření.
Otázka: Jak vybrat správný měřící transformátor proudu?
Výběr závisí na požadované třídě přesnosti, přenosovém poměru a druhu sítě; například pro VN se často používají transformátory přesnosti 0,5s.
Otázka: Co znamená třída přesnosti u měřících transformátorů?
Třída přesnosti udává maximální povolenou chybu měření, například 0,1 % znamená velmi vysokou přesnost.
Otázka: Jaký je princip činnosti měřícího transformátoru proudu?
Transformátor pracuje na principu elektromagnetické indukce, kdy malý počet závitů primárního vinutí indukuje proud ve více závitech sekundárního vinutí.
Otázka: Jak se počítá přenosový poměr měřícího transformátoru proudu?
Přenosový poměr je poměr počtu závitů primárního a sekundárního vinutí, například 400:5 znamená, že 400 A na primáru odpovídá 5 A na sekundáru.
Otázka: Jaké jsou typy přesnosti měřících transformátorů proudu?
Přesnost se klasifikuje do tříd jako 0,1, 0,5 a 3,0, přičemž nižší číslo značí menší povolenou chybu.
Otázka: Jaké jsou výhody měřících transformátorů proudu v TN sítích?
V TN sítích umožňují bezpečné měření vysokých proudů s izolací mezi měřícím přístrojem a sítí, čímž snižují riziko elektrického úrazu.
Otázka: Jaký je rozdíl mezi měřícím a proudovým transformátorem?
Měřicí transformátory mají vyšší přesnost pro přesné měření, zatímco proudové transformátory ochranné slouží k rychlému spouštění ochranných zařízení s nižší přesností.
