Správný výběr průřezu vodičů je klíčový pro bezpečnou a spolehlivou elektroinstalaci. Dimenzování vodičů závisí na proudovém zatížení, délce kabelu i typu izolace, které ovlivňují výkon a životnost instalace. Přesná tabulka průřezů kabelů pomůže vyhnout se přehřívání a zbytečným výdajům.
🔑 Hlavní body
- Průřezy vodičů se běžně pohybují v rozmezí od 0,75 mm² do 35 mm² pro domácí a průmyslové použití.
- Měď má specifickou vodivost cca 56-58 S/m a odpor 0,0172 Ω·mm²/m, což ji činí nejpoužívanějším materiálem.
- Maximální proudové zatížení 1,5 mm² měděného vodiče s PVC izolací je 15-17 A při teplotě 30 °C.
- Úbytek napětí by neměl u kritických spotřebičů překročit 2 %, u běžného osvětlení 4 %.
- Hliníkové vodiče vyžadují zhruba o 56 % větší průřez než měď pro stejný proud.

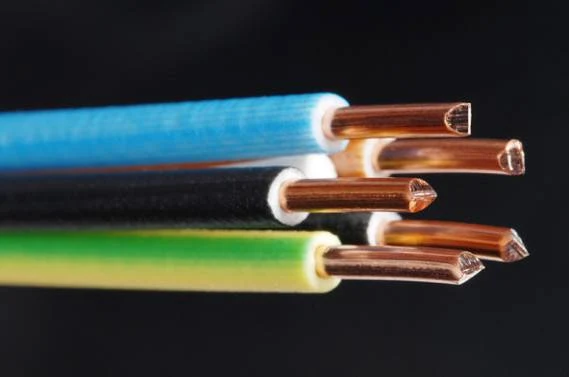

Základní přehled průřezů vodičů a jejich označení
Průřezy vodičů se standardně pohybují od 0,75 mm² až do 35 mm² a jejich správné dimenzování je zásadní pro bezpečnou a efektivní elektroinstalaci. Průřez vodiče v milimetrech čtverečních (mm²) odpovídá ploše průřezu vodiče, což přímo ovlivňuje jeho proudové zatížení a schopnost přenášet elektrický proud bez přehřívání. Pro orientaci v průměrech vodičů je užitečná tabulka převodů, která pomáhá při volbě správného průřezu podle fyzikálních parametrů.
Jaké jsou standardní průřezy vodičů a jejich označení?
Standardní průřezy elektrických vodičů začínají na 0,75 mm² a v běžných domácích instalacích se používají až do 35 mm². Každý průřez je označen číslem vyjadřujícím metrickou jednotku milimetr čtvereční (mm²), například vodič 2,5 mm². Značení vodiče tedy jasně určuje jeho průřez, což je klíčové pro správné dimenzování vodičů podle typu spotřebiče a požadovaného proudového zatížení.
Nejčastější průřezy vodičů v elektroinstalaci:
- 0,75 mm² – osvětlení a nízkonapěťové obvody
- 1,5 mm² – zásuvky s nízkým odběrem
- 2,5 mm² – zásuvky, běžné spotřebiče
- 4 mm² – silnější spotřebiče a krátké přívody
- 6 mm² a více – hlavní přívody a motorové spotřebiče
Jak převést průměr vodiče na jeho průřez v mm²?
Převod průměru vodiče na průřez vodiče v mm² se provádí podle vzorce pro plochu kruhu: průřez = π × (průměr / 2)². Pro měděný vodič o průměru 1,38 mm tak vychází průřez přibližně 1,5 mm². Tento výpočet umožňuje přesně určit průřez vodiče z jeho fyzického průměru, což je nutné pro správné dimenzování elektrického vodiče.
Tabulka převodu průměr – průřez:
| Průměr vodiče (mm) | Průřez vodiče (mm²) |
|---|---|
| 0,91 | 0,65 |
| 1,38 | 1,5 |
| 2,1 | 3,46 |
| 3,3 | 8,55 |
Jaké jsou průřezy kabelu a jejich jištění?
Průřez kabelu musí odpovídat maximálnímu proudovému zatížení a hodnotě jistícího prvku. Pro jistič s hodnotou 32 A se běžně používá kabel s průřezem 6 mm², což vyhovuje bezpečnostním normám a snižuje úbytek napětí. Volba správného průřezu kabelu zohledňuje také izolaci vodiče a materiál, přičemž měděné vodiče mají lepší vodivost než hliníkové, což se promítá do jejich dimenzování a jištění.
Tip: Častou chybou je volba příliš malého průřezu kabelu pro daný jistič, což může vést k přehřívání a zkrácení životnosti instalace. Správné dimenzování vodičů podle tabulek proudového zatížení je proto nezbytné.
Tabulka průřezů kabelů a doporučené jištění:
| Průřez kabelu (mm²) | Maximální proud (A) | Doporučené jištění (A) |
|---|---|---|
| 1,5 | 16 | 16 |
| 2,5 | 25 | 20-25 |
| 4 | 32 | 25-32 |
| 6 | 40 | 32 |
Výpočet správného průřezu vodiče podle proudu a délky vedení
Správný výběr průřezu vodiče je zásadní pro bezpečný a efektivní provoz elektroinstalace. Výpočet zohledňuje maximální proud, délku vedení a úbytek napětí, který by neměl překročit 2 % zejména u citlivých spotřebičů. Následující postup vysvětluje, jak spočítat potřebný průřez vodiče podle proudu a délky kabelu.
Vzorec pro jednofázové napájení
Pro jednofázové napájení platí jednoduchý vzorec I = P / U, kde I je elektrický proud v ampérech, P výkon ve wattech a U napětí ve voltech (obvykle 230 V). Například pro spotřebič o výkonu 4600 W je proud I = 4600 / 230 = 20 A. Průřez vodiče se pak dimenzuje podle maximálního proudového zatížení, přičemž je vhodné využít tabulku průřez kabelu pro měděný nebo hliníkový vodič.
Faktor pro třífázové napájení
U třífázového napájení je nutné počítat s faktorem √3 (přibližně 1,732), který zvyšuje efektivní proud. Vzorec pro proud v takovém případě zní I = P / (U × 1,732), kde U je fáze-fáze (400 V). Tento faktor ovlivňuje dimenzování průřezu vodiče, aby byla zajištěna dostatečná kapacita pro proudové zatížení.
Výpočet úbytku napětí
Úbytek napětí se počítá podle vzorce U_drop = 2 × I × L × R, kde I je proud, L délka vedení v metrech (obousměrně) a R odpor vodiče na metr. Maximální povolený úbytek napětí je 2 % jmenovitého napětí u kritických spotřebičů. Při překročení tohoto limitu je nutné zvýšit průřez vodiče nebo zkrátit délku vedení.
- Určete maximální proud – vypočítejte z výkonu a napětí podle typu napájení
- Změřte délku vedení – vždy obousměrně pro správný úbytek napětí
- Spočítejte úbytek napětí – porovnejte s limitem 2 %
- Vyberte průřez vodiče – podle proudového zatížení a výsledků výpočtu
- Zkontrolujte izolaci vodiče – vhodná pro dané proudové zatížení a typ vodiče (měděný nebo hliníkový)
Odborná rada: Při dimenzování vodičů si ověřte průřez kabelu v tabulkách podle normy a používejte vhodný materiál vodiče. Častá chyba je poddimenzování průřezu, což vede k přehřívání a ztrátám napětí.

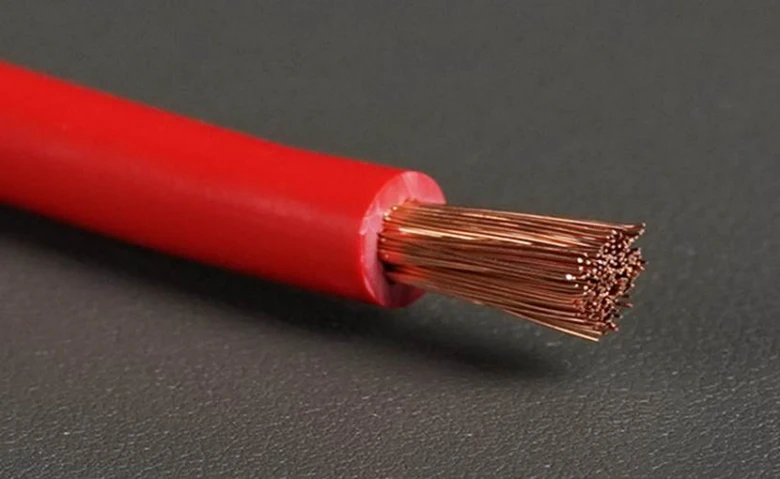

Materiály vodičů a jejich vliv na průřez a dimenzování
Měděný vodič má vodivost přibližně 56-58 S/m a elektrický odpor kolem 0,0172 Ω·mm²/m, což z něj činí velmi efektivní materiál pro přenos elektrického proudu. Hliníkový vodič naopak disponuje nižší vodivostí v rozmezí 33-37 S/m, což znamená, že pro stejné proudové zatížení vyžaduje zhruba o 56 % větší průřez než měď. Tento fakt je zásadní při dimenzování vodičů pro domácí elektrické rozvody, kde správný průřez kabelu ovlivňuje bezpečnost i funkčnost instalace.
Výběr materiálu proto přímo ovlivňuje, jaký průřez vodiče je potřeba pro 32A jistič při 400V, a je zohledněn i v průřez kabelu tabulka s maximálním proudovým zatížením vodiče. Při rozhodování, jak vybrat průřez vodiče pro různé typy zatížení, je nutné počítat s tím, že hliníkové vodiče vyžadují větší průřez a odlišnou izolaci vodiče kvůli své mechanické a elektrické charakteristice.
- Výhody mědi: vyšší vodivost, menší průřez pro daný proud, lepší mechanická odolnost
- Nevýhody mědi: vyšší cena, větší hmotnost
- Výhody hliníku: nižší cena, lehčí materiál
- Nevýhody hliníku: nižší vodivost, nutnost většího průřezu, citlivost na oxidaci
Tip: Při dimenzování vodičů vždy zkontrolujte jejich proudové zatížení podle platné normy a případně použijte průřez kabelu tabulka pro správný výběr.
Vliv způsobu uložení vodiče a typu izolace na proudové zatížení
Maximální proudové zatížení vodiče závisí nejen na jeho průřezu, ale také na typu izolace a způsobu uložení. Izolace vodiče, například PVC, silikon nebo polyethylen, ovlivňuje tačnost tepelné odolnosti a tím i proudové zatížení. Vodiče s izolací z PVC běžně snesou nižší teploty, zatímco silikonové izolace zvládnou vyšší tepelné zatížení, což umožňuje větší proudy při stejném průřezu. Způsob uložení vodiče, například v liště, trubce, pod omítkou nebo v zemi, ovlivňuje schopnost vodiče odvádět teplo. Uložení v zemi nebo volně v prostoru umožňuje lepší chlazení a tím vyšší proudové zatížení než uložení ve stísněném prostoru.
Tabulka průřezů vodičů a jejich maximální proudové zatížení
| Průřez vodiče (mm²) | Izolace | Způsob uložení | Max. proudové zatížení (A) |
|---|---|---|---|
| 1,5 | PVC | V liště | 15 |
| 1,5 | Silikon | V zemi | 20 |
| 2,5 | Polyethylen | Pod omítkou | 21 |
Tip: Pro 32A jistič při 400V se často používá měděný vodič o průřezu 6 mm², což zajišťuje bezpečné proudové zatížení i při standardních způsobech uložení. Pro různé typy zatížení a podmínky však doporučuji vždy ověřit správný průřez dle konkrétní tabulky dimenzování vodičů.
Bezpečnostní normy a správné dimenzování vodičů
Správné dimenzování vodičů je základním požadavkem bezpečnosti elektroinstalace. Normy jako DIN VDE 0281 a ČSN/CENELEC stanovují pravidla pro výběr průřezu vodiče podle jeho proudového zatížení, materiálu (měděný vodič nebo hliníkový vodič) a typu izolace vodiče. Nesprávný průřez vodiče může způsobit přehřátí a v krajních případech i požár. Pro správný výběr je nezbytné porovnat údaje s průřez kabelu tabulkou, která uvádí maximální proudové zatížení vodiče a doporučené jištění.
Jaké jsou standardní průřezy kabelů a jejich jištění
Nejčastější průřezy vodičů v elektroinstalaci začínají na 1,5 mm² pro osvětlení a končí na 16 mm² pro hlavní rozvody. Pro proud 32A při napětí 400V se obvykle volí vodič o průřezu 6 mm². Správné jištění pojistkami chrání vodiče před přetížením a zkratem.
Tip: Častá chyba je volba vodiče s příliš malým průřezem, což vede k jeho přehřívání. Dimenzování vodičů vždy konzultujte s platnou normou, aby nedošlo k bezpečnostním rizikům.
Praktické příklady výběru průřezu vodiče pro různé aplikace
Výpočet průřezu pro fotovoltaické systémy
Pro fotovoltaické systémy je nezbytné vypočítat průřez vodiče podle maximálního proudu panelů a délky vedení, přičemž se zohledňuje celková délka kabelu tam i zpět. Úbytek napětí by neměl překročit 3 %, aby nedošlo ke snížení účinnosti nabíjení akumulátoru. Pro měděné vodiče s PVC izolací a délkou vedení do 30 m se obvykle volí průřezy od 4 mm² do 10 mm² podle výkonu a proudu. U delších vedení je nutné zvýšit průřez nebo použít vodiče s lepší izolací a nižším odporem.
Vliv teploty okolí na proudové zatížení
Při okolní teplotě nad 30 °C je nutné snížit přípustné proudové zatížení vodiče o 5 až 10 %. Například měděný vodič 2,5 mm², který při 30 °C unese 24 A, by při 40 °C měl být dimenzován na maximálně 21 A. Tento faktor je zásadní pro venkovní instalace, průmyslové provozy a elektromobily, kde může dojít k vyšším provozním teplotám. Doporučuji proto při dimenzování zohlednit nejen proud, ale i teplotní podmínky, aby nedošlo k přehřátí izolace a zkrácení životnosti kabelu.
Údržba a ochrana hliníkových vodičů
Hliníkové vodiče jsou náchylné k oxidaci, která zvyšuje elektrický odpor a může způsobit přehřátí spojů. Proto je nutné používat antioxidační pastu při instalaci a pravidelně kontrolovat utažení kabelových ok. Kabelová oka musí odpovídat průřezu vodiče a být správně připevněna krimpováním nebo pájením. Nedostatečná údržba hliníkových spojů je častou příčinou poruch a požárních rizik, zejména v průmyslových a venkovních instalacích.
- Stanovení proudu – určete maximální proud spotřebiče nebo celého okruhu, například 32 A pro jistič v domácí instalaci
- Volba materiálu vodiče – měď má vyšší vodivost (cca 56 S/m) než hliník (33-37 S/m), proto hliník vyžaduje průřez o cca 56 % větší
- Úprava podle teploty – při teplotě nad 30 °C zvyšte průřez vodiče o 5-10 % kvůli snížení proudové zatížitelnosti
- Kontrola délky vedení – delší kabely (např. nad 20 m) vyžadují větší průřez kvůli úbytku napětí, který by neměl překročit 2-4 %
- Použití správné izolace vodiče – zvolte typ izolace (PVC, XLPE) podle prostředí a zatížení, například PVC pro běžné domácí instalace
Tip: Pro domácí elektroinstalace je nejčastěji používaný měděný vodič 1,5 mm² vhodný pro proud 16 A a jistič 16 A. Pro jistič 32 A při napětí 400 V doporučuji měděný vodič o průřezu minimálně 6 mm². V automobilovém průmyslu a u elektromobilů se používají vodiče od 0,14 mm² (malé spotřebiče) až po 10 mm² (výkonné zesilovače), přičemž délka vedení výrazně ovlivňuje volbu průřezu. U motorových spotřebičů v průmyslu je nutné provést přesný výpočet s ohledem na startovací proudy a délku kabelu.
Pro koho se tento návod hodí: pro elektrikáře, kutily a projektanty, kteří dimenzují domácí, automobilové a průmyslové elektroinstalace. Naopak pro vysokonapěťové rozvody a speciální průmyslové aplikace doporučuji konzultaci s odborníkem.
Časté dotazy
Jaký průřez vodiče je vhodný pro jistič 32 A při 230 V?
Pro jistič 32 A se obvykle používá měděný vodič s průřezem minimálně 6 mm², který snese proud až 34-41 A při teplotě 30 °C.
Jak převést průměr vodiče na průřez v mm²?
Průřez vodiče se vypočítá podle vzorce S = π × (d/2)², kde d je průměr vodiče v milimetrech; například průměr 1,38 mm odpovídá průřezu 1,5 mm².
Jaký vliv má teplota okolí na proudové zatížení vodiče?
Při teplotě okolí nad 30 °C se maximální proudové zatížení vodiče snižuje o několik procent, proto je třeba průřez upravit.
Jaký je maximální přípustný úbytek napětí u elektrických instalací?
Úbytek napětí by neměl překročit 2 % u kritických spotřebičů (např. nabíječky) a 4 % u běžného osvětlení.
Kdy je nutné použít antioxidační pastu u vodičů?
Antioxidační pastu je třeba použít u hliníkových vodičů, aby se minimalizovalo riziko oxidace a přehřátí spojů.
Jaký průřez vodiče je vhodný pro autozesilovač na 12 V?
Pro 12 V napájení autozesilovače se používají průřezy od 0,14 mm² pro malé LED diody až po 10 mm² pro výkonné zesilovače.
Jak správně změřit délku vedení při výpočtu průřezu vodiče?
Délka vedení se měří tam i zpět (tedy dvojnásobek délky kabelu od zdroje ke spotřebiči) pro správný výpočet úbytku napětí.
Jaký průřez vodiče je běžný pro domácí elektrické rozvody?
Nejběžnější průřez pro domácí instalace je měděný vodič 1,5 mm² pro zásuvky a osvětlení.
Jaké jsou nejčastější chyby při výběru průřezu vodiče?
Časté chyby zahrnují poddimenzování průřezu, ignorování délky vedení a nevhodné zohlednění typu izolace či uložení vodiče.
Jaký vliv má způsob uložení vodiče na jeho proudové zatížení?
Vodiče uložené volně v zemi mohou snést vyšší proud než stejné průřezy uložené v trubkách nebo pod omítkou.
Jaký průřez vodiče je doporučený pro jistič 32 A při napětí 400 V?
Pro jistič 32 A při 400 V se obvykle používá průřez vodiče 6 mm² z mědi, což zajišťuje bezpečný provoz a dostatečnou proudovou kapacitu.
Jaký vliv má materiál vodiče na výběr průřezu?
Měděné vodiče mají lepší elektrickou vodivost než hliníkové, proto pro stejný proud je u hliníku potřeba o 20-25 % větší průřez.
Jak správně spočítat průřez vodiče podle délky vedení a proudu?
Průřez vodiče se vypočítá pomocí vzorce zohledňujícího proud, délku vedení a povolený úbytek napětí, přičemž často se používá tabulka nebo kalkulačka pro přesný výpočet.
Jaký je vliv způsobu uložení vodiče na jeho maximální proudové zatížení?
Vodiče uložené ve vzduchu mají vyšší proudovou zatížitelnost než vodiče uložené v trubkách nebo kanálech, kde je omezený odvod tepla.
Jaké bezpečnostní normy se vztahují na dimenzování průřezu vodičů?
Dimenzování vodičů musí vyhovovat normám ČSN EN 60204-1 a ČSN 33 2000-5-52, které stanovují pravidla pro maximální proudové zatížení a úbytek napětí.
