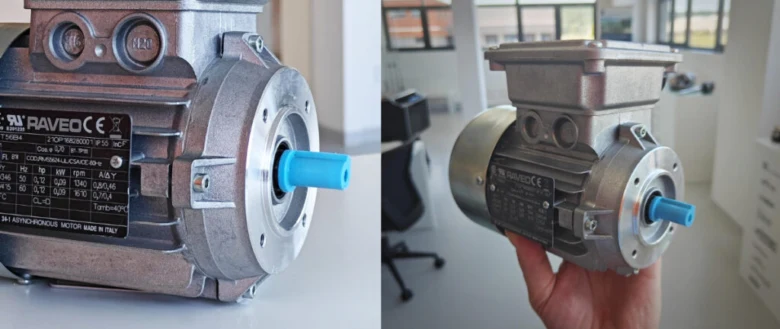

Asynchronní motor představuje základní typ elektrického stroje, který se široce využívá v průmyslu díky své jednoduché konstrukci a spolehlivosti. Jeho momentová charakteristika umožňuje efektivní přenos výkonu, přičemž se liší od synchronních motorů zejména způsobem synchronizace otáček. Pochopení principu asynchronního motoru a jeho použití usnadňuje správný výběr a zapojení ve strojních aplikacích.
⭐ Co byste měli vědět
- Asynchronní motor se skládá ze statoru a rotoru, přičemž rotor se otáčí s jistým skluzem vůči synchronním otáčkám.
- Synchronní otáčky motoru jsou dány vzorcem n1 = 60·f / p, kde f je frekvence 50 Hz a p počet pólových dvojic.
- Při rozběhu může motor odebírat až 7násobek jmenovitého proudu, což vyžaduje speciální rozběhové metody.
- Existují dvě hlavní konstrukční varianty rotorů: klecový (nakrátko) a vinutý s kroužky a kartáči.
- Asynchronní motory se široce využívají v průmyslu, například v dopravní technice, ventilátorech, čerpadlech a automatizaci.
Co je asynchronní motor a jaký má princip fungování?
Asynchronní motor je elektrický stroj sestávající ze statoru a rotoru, který pracuje na principu elektromagnetické indukce. Rotor se otáčí s mírným skluzem vůči synchronním otáčkám točivého magnetického pole vytvořeného ve statoru. Tento skluz je nezbytný pro vznik momentové charakteristiky asynchronního motoru a odlišuje ho od synchronního motoru.
Princip elektromagnetické indukce
Střídavý proud ve vinutí statoru vytváří točivé magnetické pole, jehož rychlost závisí na frekvenci a počtu pólových dvojic statoru. Toto pole indukuje elektrický proud v rotoru, který je obvykle tvořen vodiči uspořádanými do klece. Indukovaný proud vytváří vlastní magnetické pole, jež reaguje s polem statoru a způsobuje otáčení rotoru. Rotor se však nikdy neotočí přesně synchronně s točivým polem, protože by v takovém případě nevznikl indukovaný proud.
Výpočet synchronních otáček a skluzu
Synchronní otáčky motoru (n₁) lze vypočítat podle vzorce:
| Symbol | Význam | Vzorec | Příklad |
|---|---|---|---|
| n₁ | Synchronní otáčky [ot/min] | n₁ = 60·f / p | 3000 ot/min |
| f | Frekvence [Hz] | 50 Hz | |
| p | Počet pólových dvojic | 1 (2 póly) |
Skluz (s) udává relativní rozdíl mezi synchronními otáčkami a skutečnými otáčkami rotoru (n):
s = (n₁ – n) / n₁
Jeho hodnota se pohybuje obvykle od 0,5 do 5 %. Skluz je klíčový pro správnou funkci asynchronního motoru, protože umožňuje generování točivého momentu.
Definice skluzu:
Skluz je relativní rozdíl mezi rychlostí točivého magnetického pole statoru a rychlostí otáčení rotoru, vyjádřený v procentech.
- Asynchronní stroje se uplatňují zejména tam, kde je potřeba jednoduché a spolehlivé řešení motoru s proměnnou rychlostí.
- Asynchronní motor 230V se běžně používá v domácích a lehkých průmyslových aplikacích.
Jaké jsou konstrukční typy asynchronních motorů a jejich vlastnosti?
Asynchronní motory se v praxi dělí podle konstrukce rotoru, která zásadně ovlivňuje jejich provozní vlastnosti a možnosti regulace. Stator je zpravidla vyroben z plechů litiny, svařované oceli nebo hliníku, do kterých je zasazeno třífázové vinutí. Rozdíly v konstrukci rotoru určují, jakým způsobem motor pracuje a jak jej lze zapojit, například u asynchronního motoru 230V.
Klecový rotor (kotva nakrátko)
Klecový rotor obsahuje vodiče z mědi, mosazi nebo hliníku, které jsou pevně spojeny na obou koncích a tvoří tak uzavřený „klecový“ obvod. Tato jednoduchá konstrukce zajišťuje spolehlivý a odolný provoz s nízkými nároky na údržbu. Klecové rotory jsou běžné u asynchronních strojů díky jejich robustnosti a příznivé momentové charakteristice, která je vhodná pro většinu průmyslových aplikací.
Vinutý rotor s kroužky
Vinutý rotor je vybaven trojfázovým vinutím, které je připojeno přes kroužky a kartáče. Tato konstrukce umožňuje připojení vnějších odporů do rotorového obvodu, což výrazně zlepšuje regulaci momentu při rozběhu a provozu. Vinuté rotory se využívají tam, kde je potřeba plynulá regulace otáček a vyšší kontrola nad provozními parametry asynchronních motorů.
| Typ rotoru | Vodiče | Výhody | Nevýhody |
|---|---|---|---|
| Klecový rotor | Měď, mosaz, hliník | Nízká údržba, robustnost, jednoduchost | Omezená regulace momentu |
| Vinutý rotor s kroužky | Trojfázové vinutí s kroužky | Plynulá regulace otáček, lepší rozběhový moment | Vyšší nároky na údržbu |
- Stator je vyroben z plechů litiny, svařované oceli nebo hliníku
- Klecový rotor je nejčastěji používaný díky jednoduchosti a spolehlivosti
- Vinutý rotor nabízí lepší možnosti řízení a regulace motoru
Tip: Pro správné zapojení třífázového asynchronního motoru je nutné respektovat konstrukční rozdíly rotoru, zejména u motorů 230V, kde může být zapojení odlišné podle typu rotoru.
Pro doplňující informace o principu a použití asynchronních strojů je možné konzultovat Asynchronní motor na Wikipedii.
Jak probíhá elektrický rozběh a regulace otáček asynchronního motoru?
Elektrický rozběh asynchronního motoru patří k jeho nejkritičtějším fázím, protože motor může odebírat až 7násobek jmenovitého proudu. Proto se používají různé metody ke snížení tohoto rozběhového proudu a zároveň jsou dostupné způsoby regulace otáček, které umožňují přizpůsobit výkon motoru konkrétním provozním podmínkám.
Metody snížení rozběhového proudu
Vysoký rozběhový proud se snižuje několika způsoby. Nejčastější metodou je zapojení statorových odporů, které omezují proud během rozběhu. Další efektivní způsob je zapojení hvězda-trojúhelník, které snižuje rozběhový proud přibližně na třetinu hodnoty běžného rozběhu. Autotransformátor umožňuje plynulé snížení napětí při startu motoru, čímž se také snižuje rozběhový proud. Moderní řešení představuje frekvenční měnič, který nejenže omezuje rozběhový proud, ale zároveň umožňuje plynulou změnu otáček motoru bez mechanických zásahů.
- Zapojení statorových odporů – omezuje proud během rozběhu pomocí odporů v obvodu statoru.
- Hvězda-trojúhelník – přepíná zapojení statoru z hvězdy na trojúhelník po rozběhu, snižuje proud na třetinu.
- Autotransformátor – snižuje napětí při startu, omezuje proud a zajišťuje plynulý rozběh.
- Frekvenční měnič – řídí napětí i frekvenci, umožňuje snížení rozběhového proudu i regulaci otáček.
Regulace otáček a skluz
Otáčky asynchronního motoru závisí na synchronní rychlosti a skluzu, který představuje relativní rozdíl mezi otáčkami magnetického pole a rotoru. Při zatížení se skluz zvyšuje, čímž motor dodává potřebný moment. Pro úpravu otáček se využívá změna počtu pólů vinutí statoru, která mění synchronní rychlost motoru. Nejmodernější řešení představuje frekvenční měnič, jenž umožňuje plynulou regulaci otáček změnou frekvence napájecího napětí. Tento způsob je nejpřesnější a nejefektivnější, zejména u asynchronních strojů pracujících v různých režimech, například i jako asynchronní motor 230V nebo generátor.
Tip: Při zapojení třífázového asynchronního motoru je nutné dbát na správnou konfiguraci zapojení a respektovat maximální proudové zatížení, aby nedošlo k poškození motoru ani k neefektivnímu rozběhu.
Kde a jak se asynchronní motory využívají v průmyslu a technice?
Asynchronní motor patří mezi nejrozšířenější typy elektromotorů v průmyslových aplikacích díky své jednoduché konstrukci, nízké pořizovací ceně a spolehlivému provozu. Jeho momentová charakteristika vyjadřuje závislost točivého momentu na otáčkách rotoru, což umožňuje efektivní přenos výkonu v širokém rozsahu otáček. Tento princip odlišuje asynchronní motory od synchronních a zajišťuje jejich univerzálnost v různých provozních podmínkách.
Praktické využití asynchronního motoru v průmyslu
Asynchronní stroje se nejčastěji využívají v těchto oblastech:
- Dopravní technika – pohon pásových a válečkových dopravníků s výkonem od 0,5 do 15 kW
- Ventilátory – cirkulace vzduchu v průmyslových halách, klimatizačních a větracích systémech s motory 0,75 až 30 kW
- Čerpadla – čerpání vody a technologických kapalin, zejména s třífázovými motory 1,5 až 22 kW
- Kompresory – stlačování vzduchu a plynů v rozsahu výkonů 2 až 30 kW pro průmyslové aplikace
- Obráběcí centra a průmyslová automatizace – přesné řízení otáček a momentu pomocí frekvenčních měničů u motorů od 0,75 kW výše
Asynchronní motor 230 V se používá převážně v menších strojích a domácích aplikacích do výkonu cca 3 kW, zatímco třífázový asynchronní motor umožňuje provoz s vyšší účinností a výkonem až několik stovek kilowattů. Konstrukce s klecovým rotorem zajišťuje nízkou poruchovost a dlouhou životnost, přičemž pravidelná údržba zahrnuje kontrolu ložisek a měření izolačního odporu vinutí.
Tip: Při výběru asynchronního motoru je nezbytné zohlednit momentovou charakteristiku, která určuje schopnost motoru zvládnout rozběhové zatížení a provozní podmínky, a tím optimalizovat jeho účinnost a životnost v konkrétní aplikaci.
Moderní metody řízení a údržby asynchronních motorů
Moderní metody řízení a údržby asynchronních motorů výrazně zlepšují jejich provozní parametry a spolehlivost. Frekvenční měniče a pokročilé řízení optimalizují spotřebu energie, zatímco prediktivní údržba minimalizuje riziko poruch a prodlužuje životnost zařízení.
Porovnání s jinými typy motorů
Asynchronní motor dosahuje vyšší účinnosti motoru díky možnosti řízení otáček pomocí frekvenčního měniče. Na rozdíl od synchronního motoru, který pracuje při konstantních otáčkách, asynchronní stroje umožňují flexibilní nastavení rychlosti bez ztráty výkonu. Tabulka níže ukazuje srovnání provozních nákladů a účinnosti:
| Typ motoru | Účinnost (%) | Provozní náklady (kWh) | Flexibilita řízení |
|---|---|---|---|
| Asynchronní motor | 85-95 | Nízké | Vysoká |
| Synchronní motor | 90-98 | Vyšší | Nízká |
Asynchronní motor 230V zapojení a ovládání je jednodušší, což přispívá k nižším nákladům na provoz i údržbu.
Prediktivní údržba a diagnostika
Prediktivní údržba využívá moderní diagnostické metody, jako jsou vibrace, termografie a analýza elektrických parametrů, k včasnému odhalení potenciálních závad. Diagnostika motoru poskytuje data o momentové charakteristice asynchronního motoru a jeho provozním stavu, což umožňuje plánovat servisní zásahy před vznikem poruchy. Tento přístup prodlužuje životnost motoru a snižuje neplánované výpadky, což výrazně optimalizuje celkové náklady na provoz asynchronních strojů.
Tip: Vektorové řízení jako moderní metoda řízení zvyšuje přesnost regulace a účinnost motoru, což je zejména výhodné v průmyslových aplikacích vyžadujících proměnlivé zatížení.
Jak správně zapojit třífázový asynchronní motor?
Správné zapojení třífázového asynchronního motoru je zásadní pro jeho bezpečný provoz a optimální výkon. U motorů napájených z napětí 230 V se nejčastěji volí zapojení do hvězdy nebo do trojúhelníku, které ovlivňuje proud a momentovou charakteristiku asynchronního motoru.
Zapojení do hvězdy
Zapojení hvězda spojuje začátky vinutí motoru do jednoho bodu, čímž snižuje napětí na jednotlivých vinutích na hodnotu přibližně 230 V děleno odmocninou ze tří (asi 133 V). Takové zapojení omezuje provozní proud a snižuje zátěž na motor při startu. Používá se především u motorů připojených na vyšší napětí nebo tam, kde je potřeba jemnější rozběh.
Zapojení do trojúhelníku
Zapojení trojúhelník spojuje vinutí motoru do uzavřeného okruhu, což umožňuje aplikovat plné napětí 230 V na každé vinutí. Tento typ zapojení poskytuje vyšší výkon a momentovou charakteristiku asynchronního motoru, vhodný pro běžný provoz, kdy je požadována plná síla motoru.
| Parametr | Zapojení hvězda | Zapojení trojúhelník |
|---|---|---|
| Napětí na vinutí | 230 V / √3 ≈ 133 V | 230 V |
| Provozní proud | Nižší | Vyšší |
| Výkon a moment | Nižší | Vyšší |
Tip: Při zapojení asynchronního motoru 230 V je třeba přesně dodržovat správné barevné značení vodičů a vždy dbát na bezpečnostní opatření. Zapojení smí provádět pouze kvalifikovaný elektrikář, který provede i potřebnou revizi.
Návod na zapojení asynchronního motoru se řídí především podle jeho štítku a schématu, kde je uvedeno, zda lze motor provozovat v zapojení hvězda nebo trojúhelník. Rozdíl mezi synchronním a asynchronním motorem se projevuje i ve způsobu zapojení a momentové charakteristice, která je u asynchronních strojů typicky plynulejší a vhodná pro většinu průmyslových aplikací. Asynchronní motor se také někdy používá jako generátor, avšak v takovém případě je nutné zajistit synchronizaci s napájecí sítí.
Správné zapojení třífázového asynchronního motoru je klíčem k jeho dlouhodobému a bezpečnému provozu, proto je potřeba postupovat podle předepsaných postupů a bezpečnostních pravidel.
Časté dotazy
Co je to asynchronní motor?
Asynchronní motor je elektrický stroj složený ze statoru a rotoru, kde rotor se otáčí s určitým skluzem vůči synchronním otáčkám, které jsou pro 50 Hz a 2 póly 3000 ot/min.
Jaký je rozdíl mezi synchronním a asynchronním motorem?
Synchronní motor se otáčí přesně synchronně s točivým polem, zatímco asynchronní motor má rotor, který se otáčí pomaleji, se skluzem obvykle několik procent.
Jak zapojit třífázový asynchronní motor?
Třífázový asynchronní motor lze zapojit do hvězdy pro snížení proudu při rozběhu nebo do trojúhelníku pro plné napětí a výkon, podle typu napájení a výkonu motoru.
Jaké jsou provozní otáčky asynchronního motoru?
Pro motor se 2 póly a frekvencí 50 Hz jsou synchronní otáčky 3000 ot/min, skutečné otáčky jsou nižší kvůli skluzu, který může být několik procent.
Proč se asynchronní motor nazývá asynchronní?
Protože rotor se otáčí s určitým skluzem, tedy není synchronní s točivým magnetickým polem statoru.
Jak funguje asynchronní motor jako generátor?
Asynchronní motor může pracovat jako generátor při otáčkách vyšších než synchronních, při čemž generuje elektrickou energii, často s podporou frekvenčního měniče.
Jaké jsou nejčastější chyby při provozu asynchronního motoru?
Mezi časté chyby patří přetížení motoru, nedostatečná údržba ložisek a nesprávné zapojení motoru do elektrické sítě.
Jaké jsou hlavní typy asynchronních motorů?
Hlavní typy jsou motory s klecovým rotorem (kotva nakrátko) a motory s vinutým rotorem s kroužky a kartáči.
Jaké metody se používají ke snížení rozběhového proudu?
Používají se metody jako zapojení předřadných odporů ve statoru, autotransformátorový rozběh, zapojení hvězda/trojúhelník a frekvenční měniče.
Jaké jsou výhody asynchronních motorů v průmyslu?
Nízká pořizovací cena, vysoká spolehlivost, dlouhá životnost a nenáročná údržba jsou hlavními výhodami asynchronních motorů.
Jaká je momentová charakteristika asynchronního motoru?
Momentová charakteristika ukazuje, že motor má maximální moment při rozběhu, který je přibližně 2-3krát větší než jmenovitý moment.
Jak probíhá elektrický rozběh asynchronního motoru?
Elektrický rozběh začíná přivedením napětí, kdy proud může být až 6-8násobek jmenovitého proudu, proto se často používají metody pro jeho omezení.
Jaké jsou konstrukční typy asynchronních motorů?
Nejběžnější jsou motory s kotvou nakrátko a s kotvou kroužkovou, přičemž kotva nakrátko je nejrozšířenější díky jednoduchosti a spolehlivosti.
Jaké jsou moderní metody regulace otáček asynchronního motoru?
Používá se regulace frekvence pomocí měničů frekvence, které umožňují plynulou změnu otáček v rozsahu 0 až 100 % jmenovitých otáček.
Kde se asynchronní motory nejčastěji využívají v průmyslu?
Asynchronní motory se používají především v čerpadlech, ventilátorech a dopravních systémech díky své spolehlivosti a jednoduché konstrukci.
