Charakteristiky jističů určují jejich schopnost reagovat na různé proudové zatížení a zajišťují ochranu elektroinstalace před přetížením a zkratem. Vypínací vlastnosti pak definují rychlost a způsob vypnutí při poruše, přičemž nejčastěji se setkáte s charakteristikami C a D podle jmenovitých hodnot jističů. Správný výběr jističe přispívá k bezpečnosti a spolehlivosti elektrického systému.
Nejpodstatnější body
- Jmenovitý proud jističe se běžně pohybuje mezi 2 A až 40 A, například 16 A pro zásuvkové obvody s vodiči 2,5 mm².
- Vypínací schopnost jističů v domácnostech je typicky 6 kA, průmyslové jističe mají hodnotu 10 kA a více.
- Vypínací charakteristiky jsou rozděleny podle typů B, C, D, K a Z, které určují násobky jmenovitého proudu pro vypnutí.
- Tepelná spoušť reaguje na přetížení v rozmezí 1,13 až 1,45násobku jmenovitého proudu s časovou prodlevou, elektromagnetická spoušť vybaví okamžitě do 0,1 sekundy.
- Pro zajištění selektivity ochrany se doporučuje poměr jmenovitých proudů mezi jističem a nadřazeným jističem minimálně 1,6:1, ideálně 2:1.

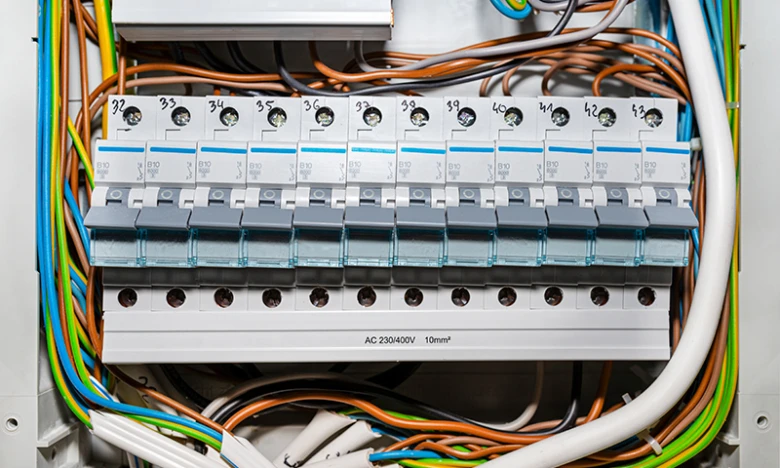

Základní parametry jističů: jmenovitý proud a průřez vodičů
Jmenovitý proud jističe určuje maximální proud, který může vodičem bezpečně procházet bez vypnutí ochrany. Pro správný výběr jističe je klíčové zvolit jmenovitý proud odpovídající průřezu vodiče v elektroinstalaci. V domácích instalacích se běžně používají jističe s hodnotami od 2 do 40 ampérů.
Průřez vodiče přímo ovlivňuje volbu jmenovitého proudu jističe, protože vodič musí unést proud bez přehřátí. U zásuvkových obvodů je doporučený jmenovitý proud 16 A s měděným vodičem o průřezu 2,5 mm². Pro světelné obvody postačuje jistič s jmenovitým proudem 10 A a vodičem 1,5 mm². Takové sladění zajišťuje spolehlivou ochranu elektroinstalace před přetížením a zkratem.
Jaký je význam jmenovitého proudu a charakteristiky jističe
Jmenovitý proud je základní parametr jističe, který spolu s jeho charakteristikou vypínání definuje, kdy a jak rychle se jistič vypne při nadproudu. Rozdíl mezi jističem a běžným vypínačem spočívá právě v této schopnosti ochrany instalace.
| Jmenovitý proud (A) | Doporučený průřez vodiče (mm²) | Použití v domácí elektroinstalaci |
|---|---|---|
| 10 | 1,5 | Světelné obvody |
| 16 | 2,5 | Zásuvkové obvody |
| 25 | 4 | Vyšší zatížení (např. sporák) |
Vypínací schopnost jističů a její význam
Vypínací schopnost jističe určuje maximální hodnotu zkratového proudu, kterou může jistič bezpečně přerušit, aniž by došlo k poškození zařízení nebo ohrožení bezpečnosti elektroinstalace. U domácích instalací je běžná vypínací schopnost 6 kA, zatímco průmyslové jističe disponují hodnotami od 10 kA výše. Tento parametr je klíčový pro správný výběr jističe, protože zajišťuje účinnou ochranu před přetížením a zkratem.
Vysvětlení vypínacích charakteristik jističů proto zahrnuje i jejich schopnost rozpoznat a rychle reagovat na nadproudy v elektrickém obvodu. Vypínací charakteristika jističe C například definuje jeho citlivost na proudy v určitém rozsahu, což ovlivňuje ochranu elektrického okruhu.
- Vypínací schopnost musí být vždy vyšší než maximální očekávaný zkratový proud v daném obvodu
- Jistič bezpečně přeruší zkratový proud bez rizika poškození
- Jmenovité hodnoty jističů zahrnují nejen proudovou zatížitelnost, ale také vypínací charakteristiku
- Typy jističů (například charakteristika D) se liší v rychlosti a rozsahu vypínání nadproudů
Tip: Při výběru jističe vždy zkontrolujte jeho vypínací schopnost, aby odpovídala specifikám vaší instalace a zajistila bezpečnost.
Vypínací charakteristiky jističů: typy a jejich použití
Vypínací charakteristiky jističů představují základní parametr, který určuje, při jakém násobku jmenovitého proudu (In) jistič vypne elektrický obvod. Tyto charakteristiky se liší podle typu jističe a odpovídají různým typům zatížení. Mezi nejčastější patří typy B, C, D, K a Z, které najdou uplatnění v různých aplikacích od domácností až po průmyslové provozy.
Co znamenají vypínací charakteristiky jističů B, C a D?
Vypínací charakteristika jističe B spouští vypnutí při proudovém nárazu 3-5násobku jmenovitého proudu (In). Tento typ je vhodný především pro domácnosti a osvětlovací okruhy, kde se nevyskytují výrazné rozběhové proudy. Jistič charakteristika C má vypínací mez 5-10× In a je standardem pro průmyslové a komerční instalace, které zahrnují motory a indukční zátěže s vyššími rozběhovými proudy. Typ D pak reaguje až při 10-20násobku In, což jej předurčuje pro ochranu transformátorů, velkých elektromotorů a zařízení s vysokými rozběhovými proudy.
Jak vybrat jistič podle vypínacích charakteristik?
Výběr jističe závisí na charakteru elektrického zatížení a požadované ochraně. Pro běžné zásuvky a domácí spotřebiče se doporučuje použití jističů typu B nebo C s jmenovitým proudem například 16 A, kdy typ B zajistí rychlé vypnutí při zkratu a typ C odolá krátkodobým proudovým nárazům. Pro zařízení s indukční zátěží, jako jsou elektromotory, transformátory nebo průmyslové stroje, je vhodnější typ C nebo D, které díky vyšším vypínacím mezím minimalizují riziko nežádoucího vybavení. Správná volba vypínací charakteristiky jističe optimalizuje ochranu elektrického obvodu a zajišťuje selektivitu ochrany jističů.
- Identifikace zatížení – určete, zda jde o rezidenční, komerční nebo průmyslové zařízení
- Výběr typu jističe – pro domácnost typ B, pro motory typ C, pro zařízení s vysokými rozběhovými proudy typ D
- Určení jmenovitého proudu – přizpůsobte In podle maximálního provozního proudu zařízení
- Kontrola vypínací charakteristiky – ověřte, že charakteristika odpovídá typu zatížení a minimalizuje falešná vybavení
- Zajištění selektivity – v případě více jističů nastavte charakteristiky tak, aby se vypínal pouze vadný okruh
Tip: Vypínací charakteristika jističe C při 16 A znamená, že jistič vypne při proudovém nárazu mezi 80 A a 160 A. Tento parametr je klíčový pro správnou ochranu motorů a dalších spotřebičů s vyšším rozběhovým proudem.
Princip fungování tepelné a elektromagnetické spouště
Princip fungování tepelné a elektromagnetické spouště vysvětluje základní mechanismy, které umožňují jističům chránit elektrické obvody před přetížením a zkratem. Porozumění těmto principům pomáhá lépe pochopit vypínací charakteristiky jističů a jejich správný výběr.
Jak funguje tepelná spoušť jističe?
Tepelná spoušť využívá bimetalový pásek, který se ohřívá průchodem elektrického proudu. Reaguje na přetížení v rozsahu 1,13 až 1,45násobku jmenovitého proudu (In), což znamená, že jistič vypne, pokud proud překročí tuto hodnotu. Časová prodleva je závislá na velikosti přetížení – větší proud způsobí rychlejší vypnutí. Tento mechanismus chrání vodiče před poškozením způsobeným dlouhodobým nadměrným proudem, přičemž tepelná spoušť umožňuje krátkodobé zvýšení proudu bez okamžitého vypnutí. Tepelná spoušť je základním prvkem u typů jističů charakteristiky C nebo D, které se liší právě v prahu a době reakce.
Jak funguje elektromagnetická spoušť jističe?
Elektromagnetická spoušť pracuje na principu magnetického pole generovaného proudem v cívce. Při výrazně vyšších proudech než je jmenovitý proud – typicky při zkratových proudech – aktivuje vypínací mechanismus během přibližně 0,1 sekundy. Tato rychlá reakce je nezbytná pro ochranu zařízení a vedení před poškozením způsobeným náhlým a výrazným nárůstem proudu. Elektromagnetická spoušť je obvykle součástí jističů s charakteristikou C nebo D, které jsou určeny pro různé typy zatížení a zajišťují selektivitu ochrany jističů v elektrické instalaci.
- Tepelná spoušť reaguje na přetížení 1,13-1,45× In s časovou prodlevou
- Elektromagnetická spoušť vybaví jistič do 0,1 sekundy při zkratovém proudu
Tip: Vypínací charakteristika jističe C se vyznačuje střední citlivostí tepelné a elektromagnetické spouště, což je vhodné pro běžné domácí a lehké průmyslové aplikace.
Selektivita ochrany a správný výběr jističe
Selektivita ochrany je klíčovým prvkem bezpečnosti elektroinstalace, který zajišťuje, že při poruše vypne pouze podřazený jistič a hlavní jistič zůstane aktivní. Správný výběr jističe s ohledem na jeho jmenovité hodnoty a vypínací charakteristiky je proto nezbytný pro efektivní ochranu elektrického okruhu.
Co znamená selektivita ochrany
Selektivita ochrany označuje schopnost jističů vypínat poruchu postupně podle hierarchie v rozvodu. To znamená, že podřazený jistič musí vypnout dříve než hlavní jistič, což zabraňuje výpadku celého okruhu. Doporučený poměr jmenovitých proudů mezi jističem a hlavním jističem je minimálně 1,6:1, ideálně 2:1, což zajišťuje správnou funkci ochrany.
Doporučené poměry jmenovitých proudů
| Jmenovitý proud podřazeného jističe | Jmenovitý proud hlavního jističe | Poměr |
|---|---|---|
| 16 A | 32 A | 2:1 |
| 20 A | 32 A | 1,6:1 |
| 25 A | 40 A | 1,6:1 |
Tyto hodnoty podporují selektivitu ochrany a minimalizují riziko nežádoucího vybavení hlavního jističe.
Chyby při volbě jističe a jejich důsledky
Volba jističe s nedostatečným poměrem jmenovitých proudů často vede k nepřesné funkci ochrany. Pokud je podřazený jistič příliš blízko hodnotě hlavního jističe, může dojít k vypnutí hlavního jističe i při malé poruše, což způsobí výpadek větší části instalace. Naopak příliš velký rozdíl může znamenat nevyužití plné ochrany okruhu.
Počet pólů jističů a jejich využití
Jističe se liší počtem pólů podle toho, kolik vodičů v elektroinstalaci přerušují. Jednopólový jistič přerušuje pouze jednu fázi a používá se hlavně v jednoduchých obvodech s jednofázovým napájením. Dvoupólový jistič přerušuje fázi i nulák současně, což zajišťuje bezpečnější vypnutí a je vhodný pro obvody s větší spotřebou nebo tam, kde je požadována vyšší ochrana. Třípólový jistič přerušuje všechny tři fáze v trojfázových systémech, typicky v průmyslu. Čtyřpólový jistič kromě tří fází zároveň přeruší nulák, což je nezbytné pro některé typy třífázových instalací.
Jaké jsou typy jističů a jejich charakteristiky
| Typ jističe | Počet přerušovaných pólů | Běžné použití |
|---|---|---|
| Jednopólový jistič | 1 | Domácí jednofázové obvody |
| Dvoupólový jistič | 2 | Silové jednofázové obvody |
| Třípólový jistič | 3 | Třífázové průmyslové instalace |
| Čtyřpólový jistič | 4 | Třífázové instalace s nulákem |
Tip: Výběr jističe by měl respektovat jmenovité hodnoty jističů a vypínací charakteristiku jističe C, D nebo B podle typu zátěže, aby byla zachována selektivita ochrany jističů a bezpečnost instalace.
Životnost a údržba jističů
Jističe se vyznačují specifickou elektrickou a mechanickou životností, kterou je třeba respektovat pro zajištění spolehlivosti celé elektroinstalace. Elektrická životnost jističe obvykle dosahuje přibližně 10 000 vypínacích cyklů, což představuje počet zásahů při přetížení nebo zkratu. Mechanická životnost, tedy počet manuálních zapnutí a vypnutí, činí kolem 20 000 cyklů.
Pravidelná údržba a revize elektroinstalace jsou klíčové pro správnou funkci jističů a bezpečnost uživatelů. Doporučuje se provádět revizi minimálně každých 5 let, přičemž odborník zkontroluje také stav jističů včetně jejich vypínacích charakteristik, jako jsou například charakteristika C nebo D, a ověří správné nastavení jmenovitých hodnot jističů.
- Elektrická životnost: cca 10 000 cyklů vypnutí
- Mechanická životnost: cca 20 000 manuálních cyklů
- Revize elektroinstalace: doporučena každých 5 let
- Údržba jističů: kontrola vypínacích charakteristik a funkčnosti
Jak vybrat jistič podle jeho charakteristik a vypínacích vlastností
Správný výběr jističe vyžaduje znalost typů jističů a jejich charakteristik. Vypínací charakteristika jističe C je vhodná pro běžné domácí obvody, zatímco charakteristika D se používá tam, kde jsou vyšší spouštěcí proudy. Porozumění těmto vlastnostem pomáhá zajistit selektivitu ochrany jističů a minimalizovat riziko výpadků.
Vliv teploty okolí na vypínací vlastnosti
Vypínací charakteristika jističe se mění podle teploty okolí, což ovlivňuje spolehlivost a bezpečnost elektrické instalace. Vyšší teplota posouvá spouštěcí proud tepelných spouští směrem vzhůru, což znamená, že jistič vypne později než při standardních podmínkách. Například při zvýšení teploty o 10 °C může být spouštěcí proud o 5 až 10 % vyšší. Naopak nižší teplota vede k rychlejšímu vypnutí.
Tento vliv je zásadní při výběru jističe, zejména pokud jde o jmenovité hodnoty jističů a charakteristiky typu C nebo D, které se používají v různých aplikacích s odlišnou tepelnou zátěží. Správný výběr hlavního vypínače musí zohlednit i tyto teplotní vlivy, aby byla zachována selektivita ochrany jističů a předešlo se nežádoucím výpadkům.
- Teplota okolí ovlivňuje vypínací charakteristiku jističe
- Zvýšení teploty zvyšuje spouštěcí proud tepelné spouště
- Typy jističů (např. charakteristika C, D) reagují na teplotu odlišně
- Přesné dimenzování jističe závisí na provozní teplotě prostředí
Jak fungují vypínací vlastnosti jističe při různých teplotách?
Časté dotazy k charakteristikám a vypínacím vlastnostem jističů
Otázka: Jaké jsou charakteristiky jističů a jejich vypínací vlastnosti?
Charakteristika jističe popisuje proudové hodnoty, při kterých jistič vybaví. Vypínací vlastnosti zahrnují reakci na přetížení a zkrat, například charakteristika C vybaví při 5-10násobku jmenovitého proudu.
Otázka: Jaká je charakteristika jističe 16A s charakteristikou C?
Charakteristika C znamená, že jistič vybaví při proudu 80 až 160 A, tedy 5 až 10násobku jmenovitého proudu 16 A.
Otázka: Jaké jsou rozdíly ve vypínacích charakteristikách jističů typu B, C a D?
Typ B vybaví při 3-5násobku In, typ C při 5-10násobku In a typ D při 10-20násobku In. Typ B je vhodný pro osvětlení, C pro běžné zásuvky a D pro zařízení s vysokými spouštěcími proudy.
Otázka: Co znamená vypínací schopnost jističe 6 kA?
Vypínací schopnost 6 kA označuje schopnost jističe bezpečně přerušit zkratový proud až do hodnoty 6000 A.
Otázka: Jaký je rozdíl mezi jističem a běžným vypínačem?
Jistič chrání elektroinstalaci před přetížením a zkratem díky automatickému vypnutí, zatímco vypínač pouze manuálně přerušuje obvod bez ochranné funkce.
Otázka: Jaké jsou typy jističů podle počtu pólů?
Jističe existují v provedení jednopólovém, dvoupólovém, třípólovém a čtyřpólovém, které přerušují odpovídající kombinace fází a nulového vodiče.
Otázka: Jak funguje tepelná spoušť jističe?
Tepelná spoušť reaguje na přetížení při 1,13 až 1,45násobku jmenovitého proudu s časovou prodlevou, což umožňuje krátkodobé přetížení bez vypnutí.
Otázka: Proč je důležitá selektivita ochrany mezi jističem a hlavním jističem?
Selektivita zajišťuje, že při poruše vypne pouze podřízený jistič, což omezuje rozsah výpadku a chrání zbytek instalace.
Otázka: Jaký jistič zvolit pro zásuvkové obvody s vodiči 2,5 mm²?
Pro zásuvkové obvody s vodiči 2,5 mm² se doporučuje jistič s jmenovitým proudem 16 A a charakteristikou B.
Otázka: Jak často je třeba provádět revizi elektroinstalace v domácnosti?
Revize elektroinstalace se doporučuje provádět každých 5 let podle platných norem.
Otázka: Co znamená charakteristika jističe typu D?
Charakteristika D znamená vybavení při 10 až 20násobku jmenovitého proudu, vhodná pro přístroje s vysokými spouštěcími proudy, například velké elektromotory.
Otázka: Jaký vliv má teplota okolí na vypínací charakteristiky jističů?
Vyšší okolní teplota zvyšuje spouštěcí proud tepelných spouští o několik procent, což ovlivňuje dobu a hodnotu vypnutí.
Otázka: Jaká je elektrická a mechanická životnost jističů?
Elektrická životnost jističů dosahuje až 10 000 vypínacích cyklů, mechanická až 20 000 cyklů sepnutí.
Otázka: Jak zjistit vhodnou charakteristiku jističe pro konkrétní zařízení?
Volba charakteristiky závisí na typu zátěže a proudových špičkách; pro elektromotory se volí charakteristika C nebo D, pro běžné zásuvky B.
Otázka: Jaké jsou časté chyby při výběru jističe podle jeho charakteristik?
Nejčastější chybou je nesprávný výběr charakteristiky nebo jmenovitého proudu, což může vést k předčasnému vybavení jističe nebo nedostatečné ochraně.
