Správný výpočet a volba velikosti jističe je klíčová pro bezpečný a efektivní provoz domácí elektroinstalace. Přesné určení zatížení jističe pomáhá zabránit přetížení a minimalizuje riziko požáru. Pro orientaci slouží tabulka jističů a kalkulačka jističe, které usnadňují výběr vhodného typu jističe podle konkrétního zatížení.
📋 Shrnutí v bodech
- Velikost jističe vypočítáme podle vzorce I = P / U, kde P je příkon ve wattech a U napětí (230 V jednofázově, 400 V třífázově).
- Bezpečnostní rezerva 25 % je doporučená při výpočtu jističe dle ČSN.
- Pro jednofázový jistič 25 A odpovídá příkon přibližně 5,75 kW, pro třífázový 3×25 A je to kolem 17,3 kW.
- Charakteristiky jističů B, C a D určují jejich vhodnost pro různé typy zátěže a spotřebičů.
- Při změně velikosti jističe je nutné podat žádost dodavateli elektřiny a instalaci provádí kvalifikovaný elektrikář.
Jak spočítat proudovou hodnotu jističe podle příkonu spotřebičů
Proud jističe se vypočítá podle vzorce I = P / U, kde I je proud v ampérech, P příkon ve wattech a U napětí v voltech. U jednofázové elektroinstalace se používá napětí 230 V, u třífázové rozvodné sítě tři násobek 230 V, tedy 3×230 V. Tento výpočet umožňuje určit správný jistič podle výkonu spotřebičů a zabránit přetížení obvodu.
Výpočet proudu pro jednofázové rozvody
Pro jednofázový rozvod platí vzorec I = P / 230 V. Při příkonu 5 750 W se proud vypočítá jako 5750 / 230 ≈ 25 A. Tento proud představuje minimální hodnotu jističe, který ochrání obvod před přetížením. Při výběru jističe je třeba zohlednit také bezpečnostní rezervu a typy jističů vhodné pro daný okruh.
Výpočet proudu pro třífázové rozvody
U třífázového rozvodu se používá vzorec I = P / (U × 3), kde U je napětí jedné fáze 230 V. Pro celkový příkon 17 250 W je proud I = 17 250 / (230 × 3) ≈ 25 A. Takto vypočítaná hodnota určuje maximální zatížení jističe, které musí být respektováno, aby elektroinstalace fungovala bezpečně a spolehlivě.
- Určete celkový příkon spotřebičů – sečtěte příkon všech zařízení v okruhu.
- Zvolte typ rozvodu – jednofázový (230 V) nebo třífázový (3×230 V).
- Vypočítejte proud podle vzorce I = P / U pro jednofázový nebo I = P / (U × 3) pro třífázový rozvod.
- Vyberte jistič s proudovou hodnotou odpovídající výpočtu plus bezpečnostní rezervu.
Tip: Pro přesnější výpočet zatížení jističe lze využít kalkulačku jističe nebo tabulku jističů, kde jsou uvedeny maximální zatížení jističů a doporučené typy jističů podle výkonu elektroinstalace.
Jak zvolit správnou velikost jističe pro jednofázové a třífázové rozvody
Volba správné velikosti jističe závisí na typu rozvodu a celkovém příkonu spotřebičů v domácnosti. Jednofázové rozvody v bytech obvykle využívají jističe s hodnotou 16 až 25 ampér, zatímco rodinné domy s třífázovým připojením vyžadují jističe o hodnotách 3×16 až 3×32 ampér. Silné spotřebiče, například varné desky nebo kotle, vyžadují samostatný jistič odpovídající jejich příkonu. Výpočet zatížení jističe a bezpečnostní rezerva je klíčová pro spolehlivost elektroinstalace.
Doporučené velikosti jističů pro jednofázové rozvody v domácnosti
Pro jednofázové domácí rozvody jsou běžné hodnoty jističů 16 A, 20 A, 25 A a 32 A. Jistič 16 A pokryje osvětlení a malé spotřebiče s příkonem do cca 3,5 kW. Hodnota 20 nebo 25 A se volí pro kombinaci více spotřebičů s vyšším příkonem, například pračky či ledničky. Jistič 32 A se používá pro silnější spotřebiče, například elektrické sporáky nebo ohřívače vody. Výpočet správné velikosti jističe v elektroinstalaci by měl zohlednit maximální současnou zátěž a bezpečnostní rezervu nejméně 20 %.
| Hodnota jističe (A) | Příkon spotřebičů (kW) | Typické použití |
|---|---|---|
| 16 | do 3,5 | Osvětlení, malé spotřebiče |
| 20 | do 4,6 | Více spotřebičů, menší pračka |
| 25 | do 5,7 | Pračky, sušičky, ledničky |
| 32 | do 7,4 | Elektrické sporáky, ohřívače vody |
Doporučené velikosti jističů pro třífázové rozvody v domácnosti
Třífázové rozvody v rodinných domech vyžadují jističe s hodnotami 3×16 A, 3×20 A, 3×25 A nebo 3×32 A. Pro běžné domácí spotřebiče s vyšším příkonem, jako jsou varné desky, kotle či tepelné čerpadlo, je vhodný jistič 3×32 A, který zvládne až 22 kW příkon. Výpočet proudu a velikosti jističe pro motor nebo jiné silné spotřebiče je nutné provést s ohledem na jmenovitý výkon a náběhový proud. Tabulka jističů pomáhá správně určit maximální zatížení jističe a vybrat správný typ jističe pro domácí elektroinstalaci.
| Hodnota jističe (A) | Maximální příkon (kW) | Typické použití |
|---|---|---|
| 3×16 | do 11 | Menší varné desky, kotle |
| 3×20 | do 14 | Středně výkonné spotřebiče |
| 3×25 | do 17,5 | Výkonnější varné desky, kotle |
| 3×32 | do 22 | Silné spotřebiče, tepelné čerpadlo |
Jak bezpečně přidat rezervu do výpočtu jističe podle ČSN
Bezpečnostní rezerva je klíčovým prvkem při výpočtu velikosti jističe podle ČSN. Norma doporučuje přidat k vypočítanému proudu rezervu 25 %, která zajišťuje ochranu před nadměrným opotřebením a zbytečnými výpadky. Tento přístup umožňuje, aby jistič zvládl krátkodobé nárůsty zatížení bez vypnutí.
Souvislé zatížení by nemělo překročit 80 % jmenovitého proudu jističe. To znamená, že pro dlouhodobý provoz se volí jistič s hodnotou minimálně o čtvrtinu vyšší než je maximální předpokládaný proud. Takový výpočet zatížení jističe minimalizuje riziko přetížení elektroinstalace a zvyšuje její bezpečnost.
Jak správně vypočítat velikost jističe v elektroinstalaci
- Změřit nebo spočítat maximální příkon spotřebičů v kilowattech
- Přepočítat příkon na proud (A) pomocí vzorce I = P / U, kde U je napětí (230 V)
- Přidat bezpečnostní rezervu 25 % k výslednému proudu
- Zvolit jistič s jmenovitým proudem odpovídajícím nebo vyšším než vypočítaná hodnota s rezervou
Tip: Pro rychlý výpočet lze použít kalkulačku jističe nebo tabulku jističů, která zohledňuje typy jističů a jejich maximální zatížení. Dodržení bezpečnostní rezervy jističe výrazně prodlužuje životnost elektroinstalace a zajišťuje spolehlivost provozu.
Jak vybrat správný typ jističe (charakteristika B, C, D) pro domácí elektroinstalaci
Správný výběr typu jističe je klíčový pro bezpečnou a efektivní domácí elektroinstalaci. Charakteristika jističe určuje jeho citlivost na proudové zatížení a schopnost reagovat na zkratové stavy. Pro osvětlení a běžné domácí spotřebiče se doporučuje jistič typu B, který spíná při proudu 3 až 5násobku jmenovitého proudu. Typ C je vhodnější pro zásuvkové okruhy a spotřebiče s vyšším rozběhovým proudem, například pračky nebo vysavače, protože reaguje při 5 až 10násobku jmenovitého proudu. Jistič typu D se používá převážně v průmyslových aplikacích pro stroje s velkým rozběhovým proudem, reaguje až při 10 až 20násobku hodnoty.
Výpočet zatížení jističe a bezpečnostní rezerva jističe jsou zásadní pro zamezení nežádoucích výpadků. Tabulka jističů níže shrnuje základní charakteristiky typů B, C a D s příklady použití.
| Typ jističe | Spouštěcí proud | Vhodné použití |
|---|---|---|
| B | 3-5× In | Osvětlení, běžné spotřebiče |
| C | 5-10× In | Zásuvky, spotřebiče s vyšším rozběhem |
| D | 10-20× In | Průmyslové stroje |
Jak vybrat správný typ jističe pro domácí použití
Pro domácí elektroinstalaci je výběr typu jističe závislý na charakteru zátěže. Typ B nabízí dostatečnou ochranu pro osvětlení a menší spotřebiče. Při výpočtu velikosti jističe pro bytovou elektroinstalaci je vhodné zohlednit maximální zatížení jističe a rezervu pro možné přetížení. Typ C se často využívá právě kvůli vyšším rozběhovým proudům různých domácích zařízení. Typ D se běžně doma nepoužívá, protože je určen spíše pro speciální průmyslové stroje.

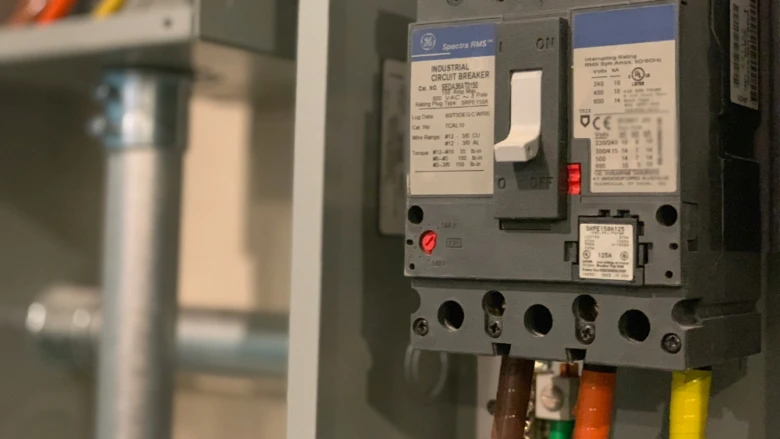

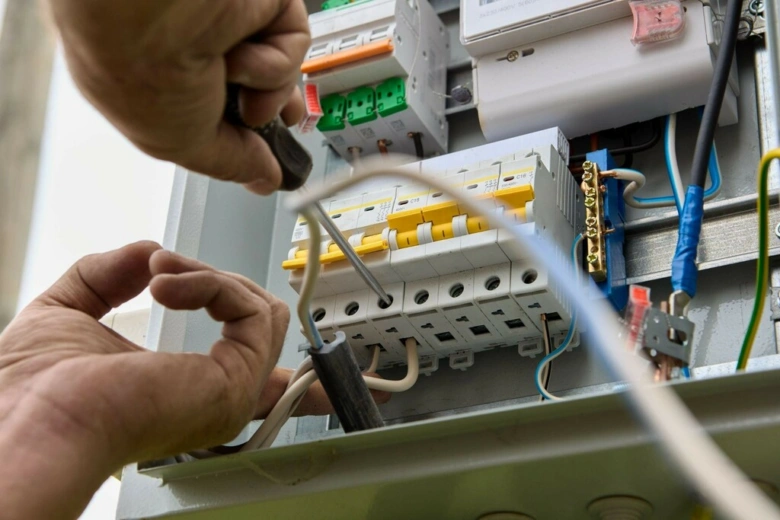

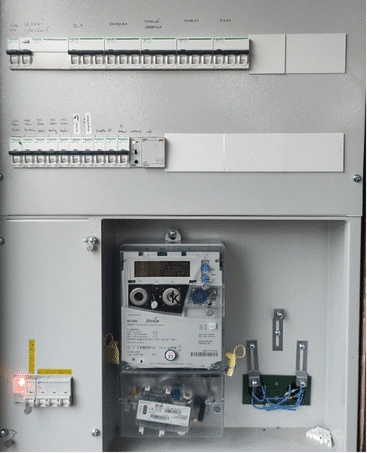

Jak postupovat při změně velikosti jističe a komunikace s dodavatelem elektřiny
Při změně velikosti jističe v domácí elektroinstalaci je nezbytné podat žádost o navýšení rezervovaného příkonu u dodavatele elektřiny. Tento postup zajišťuje legální zvýšení kapacity a správnou evidenci spotřeby. Instalaci nového jističe musí provést kvalifikovaný elektrikář, který zároveň zajistí kontrolu elektroměru a další technické parametry. Po dokončení montáže je vyžadována revize elektroinstalace, jejímž výsledkem je revizní zpráva potvrzující bezpečnost a funkčnost systému.
Změna jističe bez odborné instalace a revize může vést k porušení platných předpisů a ohrožení bezpečnosti. Pro správný výpočet velikosti jističe v elektroinstalaci je vhodné použít kalkulačku jističe nebo tabulku jističů s údaji o maximálním zatížení jističe a bezpečnostní rezervě jističe.
- Podání žádosti o navýšení příkonu – kontaktujte dodavatele elektřiny s požadavkem na změnu jističe
- Kontrola elektroměru – ověření technických parametrů stávajícího měřicího zařízení
- Instalace nového jističe – provedení kvalifikovaným elektrikářem dle platných norem
- Provádění revize – odborná kontrola a vyhotovení revizní zprávy potvrzující správnost instalace
Jak správně vypočítat velikost jističe v elektroinstalaci
Výpočet zatížení jističe je základem pro určení vhodného typu jističe a jeho hodnoty. Pro motor nebo jiný spotřebič je nutné zohlednit maximální zatížení jističe a bezpečnostní rezervu jističe podle tabulky jističů. Chyby při výpočtu velikosti jističe v elektroinstalaci mohou způsobit časté vypínání nebo nebezpečné přetížení.
Jak zohlednit účiník (cos φ) a nerovnoměrné zatížení fází
Účiník a rovnoměrné zatížení fází patří mezi klíčové faktory ovlivňující správný výpočet a dimenzování jističů v domácí elektroinstalaci. Následující části vysvětlují, jak tyto parametry zohlednit pro bezpečný a efektivní provoz elektrických rozvodů.
Jak účiník ovlivňuje výpočet velikosti jističe
Účiník (cos φ) vyjadřuje poměr skutečného výkonu k jalovému výkonu v elektrickém obvodu a obvykle se pohybuje mezi 0,8 a 0,95 v domácnostech. Nižší účiník znamená vyšší proud, který musí jistič snést, protože jalový výkon nezajišťuje užitečnou práci, ale zvyšuje zátěž vodičů a jističe. Při výpočtu zatížení jističe proto doporučuje přidat bezpečnostní rezervu, která kompenzuje vliv cos φ. Například pro spotřebič s příkonem 3000 W a účiníkem 0,85 bude reálný proud vyšší, než vypočtený jen z výkonu a napětí. Tabulka jističů ukazuje maximální zatížení jističe, které musí zahrnovat tuto rezervu, aby nedošlo k přetížení a vypínání.
Řešení nerovnoměrného zatížení fází v třífázové elektroinstalaci
Nerovnoměrné zatížení fází v třífázové elektroinstalaci může způsobit přetížení jedné fáze, přičemž ostatní zůstávají podvyužité. To zvyšuje riziko selhání jističe a vytváří nerovnováhu v síti. Doporučuje se rovnoměrné rozdělení spotřebičů mezi všechny tři fáze. K vyrovnání fází lze využít vyrovnávací zařízení nebo zajistit pravidelnou revizi elektroinstalace odborníkem. Takové opatření zvyšuje bezpečnost a efektivitu rozvodu a prodlužuje životnost jističů různých typů. Správný výpočet průřezu vodičů a dimenzování jističů podle jednotlivých fází minimalizuje riziko přetížení a poruch.
- rozdělit spotřebiče rovnoměrně mezi fáze
- použít vyrovnávací zařízení při větších nerovnováhách
- provést odbornou revizi elektroinstalace
- zohlednit rezervu v dimenzování jističe pro každou fázi
Tip: Pro přesný výpočet velikosti jističe lze využít kalkulačku jističe, která zahrnuje i vliv účiníku a nerovnoměrného zatížení fází.
Časté dotazy a odpovědi k výpočtu a velikosti jističů
Otázka: Jak vypočítat velikost jističe?
Použijte vzorec I = P / U, kde P je příkon ve wattech a U napětí (230 V jednofázově, 400 V třífázově). K výslednému proudu přidejte 25 % bezpečnostní rezervu jističe pro spolehlivý provoz.
Otázka: Kolik kW udrží 25A jistič?
Jednofázový jistič s hodnotou 25 A zvládne maximální příkon přibližně 5,75 kW při napětí 230 V.
Otázka: Kolik kW na 40A jistič?
Jistič 40 A odpovídá maximálnímu příkonu kolem 9,2 kW, což je výpočet 40 A × 230 V.
Otázka: Kolik kW na 32A jistič?
Při 32 A jednofázovém jističe je maximální příkon přibližně 7,4 kW.
Otázka: Jak vybrat správný typ jističe?
Typ B se používá pro osvětlení, typ C pro zásuvky a spotřebiče s vyšším rozběhovým proudem, typ D pro průmyslové stroje a motory.
Otázka: Co znamená bezpečnostní rezerva u jističe?
Bezpečnostní rezerva jističe představuje navýšení vypočteného proudu o 25 %, aby se zabránilo častému vypínání při běžném zatížení.
Otázka: Jak postupovat při změně velikosti jističe?
Je nutné podat žádost dodavateli elektřiny o zvýšení rezervovaného příkonu, instalaci provede kvalifikovaný elektrikář a po dokončení musí být provedena revize.
Otázka: Jak často se provádí revize jističů?
Revize elektroinstalace včetně jističů by měla probíhat zhruba každých 5 let.
Otázka: Jak zohlednit účiník při výpočtu jističe?
Účiník cos φ se obvykle pohybuje mezi 0,8 a 0,95, proto je vhodné přidat 10-20 % rezervu k vypočtenému proudu.
Otázka: Jaké jsou nejběžnější velikosti jističů v domácnosti?
V domácnostech se nejčastěji používají jednofázové jističe 16, 20, 25 a 32 A, případně třífázové v podobě 3×16, 3×20, 3×25 a 3×32 A.
Otázka: Jak dimenzovat jistič pro varnou desku?
Pro jednofázovou varnou desku doporučuje se jistič minimálně 16 A, u třífázové varné desky obvykle 3×16 až 3×20 A.
Otázka: Co je maximální zatížení jističe při souvislém provozu?
Souvislé zatížení by mělo dosahovat maximálně 80 % jmenovité hodnoty proudu jističe, aby nedocházelo k jeho nežádoucímu vypínání.
Otázka: Jaké jsou chyby při výpočtu velikosti jističe?
Chyby zahrnují volbu příliš slabého jističe, který vede k častému vypínání, nebo příliš silného, který neposkytuje dostatečnou ochranu elektroinstalaci.
Otázka: Proč je důležité rozložení zátěže na fáze?
Nerovnoměrné rozložení zátěže na jednotlivé fáze může omezit kapacitu jističe a způsobit problémy s ochranou elektroinstalace.
Otázka: Jak využít kalkulačku pro výpočet jističe?
Kalkulačka jističe automaticky spočítá proud na základě příkonu, přidá bezpečnostní rezervu a doporučí vhodnou velikost jističe podle tabulky jističů a jejich maximálního zatížení.
