Stroboskop využívá rychlé záblesky světla k vytvoření stroboskopického efektu, který zviditelňuje pohybující se objekty jako by byly zastavené. Tento princip najde uplatnění například při diagnostice motoru v automobilovém servisu nebo v průmyslové kontrole kvality. Správné nastavení předstihu a použití stroboskopické lampy umožňuje přesné měření a analýzu pohybu i v rychle se měnících situacích.
📊 Klíčová fakta
- Stroboskop byl vynalezen v roce 1832 Simonem von Stampferem jako zařízení pro vizualizaci pohybu pomocí světelných záblesků.
- Stroboskopická lampa obvykle využívá xenonové nebo LED zdroje světla pro intenzivní a krátké záblesky.
- V automobilovém průmyslu se stroboskop používá k nastavování časování zapalování motoru při volnoběžných otáčkách.
- Správné nastavení zapalování stroboskopem zlepšuje výkon motoru a snižuje emise, čímž prodlužuje životnost motoru.
- Stroboskopy najdou uplatnění také v laboratořích, zábavním průmyslu a při analýze pohybů v jemné mechanice.
Základní princip fungování stroboskopu
Stroboskop vytváří krátké světelné záblesky, které jsou přesně synchronizované s pohybem analyzovaného objektu. Frekvence těchto záblesků odpovídá otáčkám nebo rychlosti pohybu, což umožňuje vizuálně „zmrazit“ nebo zpomalit zdánlivý pohyb, který lidské oko běžně nezachytí. Tento princip se využívá zejména při diagnostice motorů, nastavování předstihu zapalování a dalších technických aplikacích, kde je nutná přesná analýza dynamiky pohybu.
Historie vzniku stroboskopu
Stroboskop vynalezl v roce 1832 Simon von Stampfer jako přístroj využívající rychlé světelné záblesky k vizualizaci pohybu. Tento objev položil základy pro moderní stroboskopické lampy, které dnes používají xenonové výbojky nebo LED světla k produkci krátkých a intenzivních záblesků. Mechanické stroboskopy z 30. let 20. století měly omezenou přesnost, přesné měření umožnily až elektromagnetické záblesky s rychlou synchronizací.
Princip synchronizace světelných záblesků
Stroboskopické záblesky se časově nastavují podle frekvence otáček nebo rychlosti pohybu analyzovaného objektu. Tato přesná synchronizace vytváří stroboskopický efekt, kdy se pohyb jeví jako zastavený nebo výrazně zpomalený. Například při diagnostice motoru lze díky tomuto efektu přesně odečíst hodnoty předstihu zapalování bez rozmazání pohyblivých částí.
- Synchronizace záblesků probíhá podle otáček motoru nebo rychlosti pohybu analyzovaného objektu
- Světelné impulzy mají délku v řádu mikrosekund, aby eliminovaly rozmazání pohybu
- Xenonové výbojky a LED světla zajišťují stabilní, jasný a krátký záblesk vhodný pro přesné měření
Tip: Častou chybou je nesprávné nastavení frekvence záblesků, které vede k neúplnému „zmrazení“ pohybu a nepřesným výsledkům při diagnostice motoru. Doporučuje se kalibrace stroboskopu podle manuálu výrobce a pravidelná kontrola synchronizace.

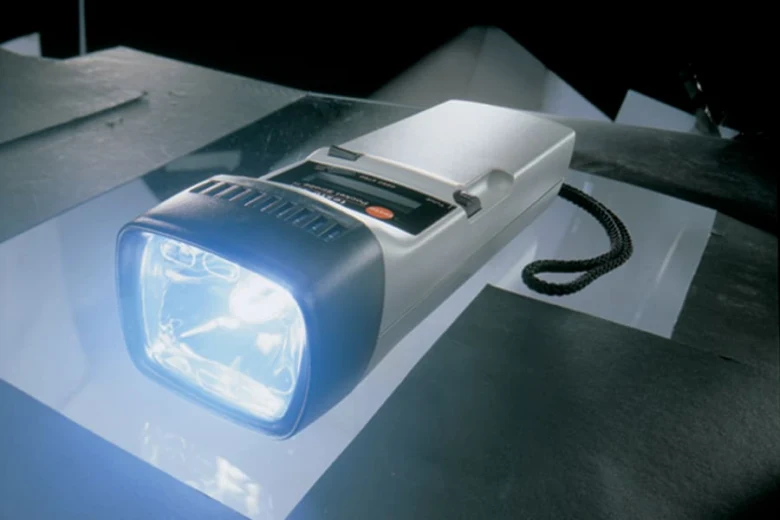

Technické provedení a typy stroboskopických lamp
Stroboskopická lampa je klíčovou součástí každého stroboskopu, který využívá synchronizaci záblesků k analýze rychlých pohybů nebo k diagnostice motoru. Její konstrukce zahrnuje tělo, napájení a ovládací prvky, jež umožňují přesné nastavení frekvence záblesků. Zdrojem světla může být xenonový nebo LED světelný zdroj, přičemž každý typ nabízí odlišné výhody a nevýhody.
Xenonové stroboskopy
Xenonový světelný zdroj produkuje intenzivní a jasné stroboskopické záblesky s vysokou svítivostí, což je vhodné pro aplikace vyžadující výrazné osvětlení. Jeho nevýhodou je nižší životnost a vyšší spotřeba energie, což omezuje použití tam, kde je potřeba dlouhodobý provoz bez časté údržby.
LED stroboskopy
LED světelný zdroj nabízí delší životnost a výrazně nižší spotřebu energie než xenonové lampy, navíc je odolnější vůči mechanickému poškození. Intenzita záblesků je však obvykle nižší, což může být limitující při velmi rychlé nebo precizní diagnostice motoru či jiných zařízení.
| Typ světelného zdroje | Svítivost | Životnost | Spotřeba energie |
|---|---|---|---|
| Xenonový zdroj | Vysoká | Nižší | Vyšší |
| LED světelný zdroj | Střední až nízká | Vyšší | Nižší |
Tip: Pro praktické využití stroboskopu v průmyslu a technice doporučuji zvolit typ lampy podle požadavků na jas a dobu provozu. Xenonové lampy jsou ideální pro krátkodobé a velmi přesné měření, zatímco LED stroboskopy se hodí pro dlouhodobou diagnostiku s nižší spotřebou. Více informací o principu fungování stroboskopu najdete na Wikipedia.
Využití stroboskopu v automobilovém průmyslu
Stroboskop nachází v automobilovém průmyslu široké využití zejména při diagnostice motoru a přesném nastavení časování zapalování. Díky synchronizaci světelných záblesků se značkami na klikové hřídeli nebo setrvačníku umožňuje stroboskopická lampa přesně určit správný předstih zapalování při volnoběžných otáčkách motoru, což je klíčové pro optimalizaci výkonu a emisí.
Příprava a bezpečnost při nastavování
Před použitím stroboskopu je nezbytné zajistit bezpečnost vozidla. Aktivujte ruční brzdu a umístěte klíny pod kola, aby se zabránilo nechtěnému pohybu během měření. Zkontrolujte hladinu motorového oleje a ujistěte se, že motor není přehřátý, což by mohlo ovlivnit přesnost diagnostiky a poškodit motor. Pro ochranu zraku doporučuji používat ochranné brýle a dodržovat bezpečnostní pokyny uvedené v manuálu stroboskopické lampy i vozidla.
Postup nastavení časování zapalování
- Připojte stroboskopickou lampu s xenonovým nebo LED zdrojem k napájení akumulátoru (kladný i záporný pól) a nasuňte indukční svorku na zapalovací kabel prvního válce podle specifikace výrobce vozidla.
- Nastavte otáčky motoru na volnoběžnou hodnotu, obvykle mezi 600 až 900 ot./min, dle doporučení výrobce.
- Namířte stroboskopickou lampu na značky časování na klikové hřídeli nebo setrvačníku, které jsou často označeny ryskami nebo čísly.
- Synchronizujte záblesky světla se značkami, čímž dosáhnete stroboskopického efektu „zmrazení“ pohybu značek, což umožní přesné odečtení aktuálního předstihu zapalování.
- Pomocí regulačního šroubu nebo mechanického nastavovacího prvku upravte předstih zapalování, dokud značky nebudou přesně sladěny podle hodnot uvedených v servisním manuálu.
- Po úpravě znovu ověřte nastavení stroboskopem a potvrďte, že motor běží rovnoměrně, bez klepání nebo jiných neobvyklých zvuků.
Tip: Častou chybou je nepřesné zaměření stroboskopu na značky časování, což vede k nesprávnému nastavení předstihu a následnému snížení výkonu motoru. Doporučuji pevně držet lampu ve správném úhlu a zajistit, aby světlo nebylo rušeno okolním osvětlením.
Tento postup umožňuje přesnou diagnostiku motoru a kontrolu správné funkce zapalování v reálných provozních podmínkách. Stroboskop tak slouží nejen k měření otáček motoru, ale i k detailní analýze pohybu jeho mechanických částí, což přispívá k efektivní údržbě a dlouhodobé spolehlivosti vozidla.
Další praktické aplikace stroboskopu mimo automobilový průmysl
Stroboskop nachází uplatnění nejen v automobilovém průmyslu, ale i v řadě dalších technických a zábavních oblastí. Díky stroboskopickému efektu dokáže přesně synchronizované záblesky světla „zmrazit“ rychlý pohyb, což umožňuje detailní analýzu i vytváření vizuálních efektů.
Použití v laboratořích a vědeckém výzkumu
V laboratořích slouží stroboskopická lampa k měření vibrací a otáček zařízení s frekvencemi až několik tisíc záblesků za minutu. Synchronizace záblesků s pohybem analyzovaného objektu umožňuje přesnou diagnostiku dynamických procesů, například při testování rotačních dílů nebo mechanických kmitů, které lidské oko nezachytí. Tento způsob je nezbytný pro výzkum rychlých pohybů v materiálové vědě i mechanice.
Aplikace v jemné mechanice
V jemné mechanice se stroboskop používá k nastavení a kontrole otáček precizních součástí s přesností na jednotky otáček za minutu. Xenonový nebo LED zdroj zajišťuje intenzivní a krátké záblesky, které umožňují kalibraci rychlosti otáčení mikromechanických prvků, například hodinových strojků nebo přesných obráběcích nástrojů. Tato metoda výrazně snižuje riziko výrobních chyb a zvyšuje kvalitu finálních produktů.
Stroboskop v zábavním průmyslu
V diskotékách, klubech a na koncertech se stroboskopický efekt využívá k vytvoření iluze zpomalení nebo úplného zastavení pohybu tanečníků či světelných efektů. Frekvence záblesků se nastavuje v rozsahu 5 až 20 Hz, což zesiluje rytmus hudby a umocňuje vizuální zážitek. Tento efekt je běžný v elektronické a taneční hudbě, kde synchronizace světla s beatem zvyšuje dynamiku vystoupení.
- Praktické využití stroboskopu v průmyslu zahrnuje přesnou diagnostiku motorů, kalibraci otáček i nastavení předstihu zapalování.
- Pro správnou funkci je nutná pečlivá kalibrace stroboskopu a přesná synchronizace záblesků s pohybem analyzovaného objektu, což je klíčové zejména u rychle rotujících součástí.
Tip: Častou chybou při použití stroboskopu v jemné mechanice je nesprávné nastavení frekvence záblesků, které vede k nepřesné kalibraci otáček a tím i k výrobním vadám. Doporučuje se vždy ověřit správnost nastavení podle manuálu přístroje.
Pro koho se to hodí: Stroboskop je ideální pro techniky a vědce zabývající se analýzou rychlých pohybů, stejně jako pro pracovníky v jemné mechanice a zábavním průmyslu. Naopak není vhodný pro aplikace vyžadující kontinuální osvětlení nebo měření bez synchronizace s pohybem.
Údržba a kalibrace stroboskopických lamp
Pravidelná kalibrace a údržba stroboskopických lamp jsou klíčové pro udržení přesnosti měření a prodloužení životnosti zařízení. Správné nastavení synchronizace záblesků a čištění optických částí pomáhá zabránit poruchám a zajišťuje spolehlivý stroboskopický efekt při diagnostice motoru či jiných aplikacích.
Postup kalibrace stroboskopu
Kalibrace zahrnuje kontrolu světelného zdroje, například xenonového zdroje, nastavení přesného časování záblesků a test synchronizace s pohybem analyzovaného objektu. Správné nastavení předstihu je součástí kalibrace, která zlepšuje přesnost měření a využití stroboskopické lampy v praxi. Doporučuje se kalibrovat zařízení minimálně jednou za 6 měsíců.
- Kontrola světelného zdroje – ověřte funkci xenonového zdroje nebo LED světla
- Nastavení časování záblesků – upravte frekvenci podle specifikace zařízení
- Test synchronizace – prověřte přesné sladění záblesků s pohybem objektu
Základní údržba a čištění
Údržba zahrnuje pravidelné čištění optických částí stroboskopické lampy a kontrolu napájení pro zajištění bezproblémového provozu. Odstranění prachu a nečistot zvyšuje životnost lampy a udržuje intenzitu světelného zdroje. Správná údržba pomáhá předejít poruchám a zajišťuje dlouhodobou spolehlivost zařízení.
- Čištění optiky – použijte měkký hadřík bez chemikálií
- Kontrola napájecího kabelu a baterií – vyměňte poškozené součásti
- Uskladnění – skladujte zařízení v suchu a mimo přímé sluneční světlo
Časté dotazy k principu a využití stroboskopu
Otázka: Jaký je základní princip fungování stroboskopu?
Stroboskop vytváří synchronizované světelné záblesky s frekvencí odpovídající pohybu objektu, což umožňuje vizualizaci pohybu, který oko běžně nezachytí.
Otázka: K čemu slouží stroboskop v automobilovém průmyslu?
Používá se k nastavení časování zapalování motoru při volnoběžných otáčkách pomocí synchronizace světelných záblesků se značkami na klikové hřídeli.
Otázka: Jaké jsou hlavní rozdíly mezi xenonovými a LED stroboskopy?
Xenonové lampy mají vyšší jas, ale kratší životnost a vyšší spotřebu energie; LED lampy mají delší životnost, nižší spotřebu, ale nižší intenzitu záblesků.
Otázka: Jak se správně připravit na práci se stroboskopem při nastavování motoru?
Zajistěte ruční brzdu, klíny pod koly, zkontrolujte hladinu oleje a stav motoru, používejte ochranné brýle.
Otázka: Jak často je potřeba kalibrovat stroboskopickou lampu?
Doporučuje se kalibrace a kontrola synchronizace minimálně jednou za 6 měsíců pro přesnost měření.
Otázka: Může stroboskop pomoci při diagnostice vibrací?
Ano, používá se v laboratořích k analýze rychlých vibrací a pohybů, které nejsou lidským okem viditelné.
Otázka: Jaký je stroboskopický efekt ve zábavním průmyslu?
Rychlé záblesky světla vytvářejí dojem zpomalení nebo zastavení pohybu a zesilují rytmus hudby na koncertech a diskotékách.
Otázka: Jaký je postup nastavení časování zapalování pomocí stroboskopu?
Zapojte lampu na zapalovací kabel prvního válce, nastavte volnoběžné otáčky, synchronizujte značky se záblesky, upravte předstih a zkontrolujte chod motoru.
Otázka: Jak se udržuje stroboskopická lampa?
Pravidelně čistěte optické části, kontrolujte napájení a skladujte lampu v suchu, aby se prodloužila životnost.
Otázka: Je stroboskop vhodný pro měření vysokorychlostních pohybů?
Ano, stroboskop umožňuje analýzu rychlých pohybů až do vysokých frekvencí, ale limity závisí na konstrukci lampy.
Otázka: Jaké bezpečnostní normy platí pro používání stroboskopů?
Je třeba dodržovat pokyny výrobců, používat ochranné pomůcky a zajistit bezpečné prostředí, zejména v průmyslových a veřejných prostorách.
Otázka: Kde koupit stroboskop do auta a na co si dát pozor při výběru?
Stroboskopy lze zakoupit v specializovaných prodejnách nářadí a elektroniky; pozornost věnujte typu světelného zdroje, kompatibilitě a bezpečnostním certifikacím.
