Tepelné čerpadlo země-voda s vrtem využívá stabilní teplotu země k efektivnímu vytápění a chlazení budov. Cena vrtu pro tepelné čerpadlo závisí na jeho hloubce a geologických podmínkách, které ovlivňují i životnost celého systému. Tento typ čerpadla představuje investici s dlouhodobými úsporami energií a nízkými provozními náklady.
Podstata v kostce
- Teplota půdy 20 m pod povrchem je stabilní kolem 10 °C a stoupá o cca 1 °C každých 30 m hloubky.
- Hloubka vrtu pro tepelné čerpadlo země-voda se obvykle pohybuje mezi 100-130 m, výjimečně až 200 m.
- Návratnost investice do tepelného čerpadla země-voda s vrtem je 6-8 let při správném projektování.
- Cena tepelného čerpadla země-voda s vrtem se pohybuje mezi 360 000 až 450 000 Kč.
- Primární okruh vrtu tvoří dvě plastová U-trubky, v nichž cirkuluje nemrznoucí směs pro efektivní přenos tepla.
Princip a fungování tepelného čerpadla země-voda s vrtem
Tepelné čerpadlo země-voda s vrtem získává teplo z podzemí pomocí geotermálního vrtu, kde je teplota půdy stabilní přibližně kolem 10 °C ve 20 metrech hloubky. Tento vrt pro tepelné čerpadlo obsahuje primární okruh tvořený plastovými U-trubkami, jimiž cirkuluje nemrznoucí kapalina přenášející teplo z půdy do zařízení. S rostoucí hloubkou vrtu teplota půdy mírně stoupá zhruba o 1 °C na každých 30 metrů, což umožňuje efektivnější získávání tepelné energie i v chladnějších obdobích.
Primární okruh vrtu je uzavřený systém, který zabezpečuje stabilní přenos tepla z geotermálního vrtu do tepelného čerpadla země-voda. Tento princip fungování zajišťuje vyšší účinnost než u tepelných čerpadel vzduch-voda, protože teplota půdy je méně proměnlivá než teplota venkovního vzduchu.
- Tepelná stabilita půdy kolem 10 °C ve 20 m hloubky
- Primární okruh tvořený plastovými U-trubkami s nemrznoucí kapalinou
- Hloubka vrtu ovlivňuje teplotu a tím i výkon tepelného čerpadla
- Geotermální vrt pro tepelné čerpadlo umožňuje celoroční provoz bez výkyvů
Tip: Při výběru nejlepšího tepelného čerpadla země-voda s vrtem je třeba zvážit nejen hloubku a kvalitu vrtu, ale také správný výběr nemrznoucí kapaliny a dimenzování primárního okruhu pro optimální přenos tepla.
Jak funguje tepelné čerpadlo země voda s geotermálním vrtem
Teplo z půdy se pomocí nemrznoucí směsi v plastových trubkách přenáší do tepelného čerpadla, kde se zvýší na požadovanou teplotu pro vytápění domu. Tento systém umožňuje stabilní a efektivní provoz i při nízkých venkovních teplotách.
Hloubka a počet vrtů: jak správně zvolit
Hloubka a počet vrtů jsou klíčové parametry pro správnou funkci tepelného čerpadla země-voda s vrtem. Správně zvolená hloubka a dostatečný počet vrtů zajistí optimální výkon zařízení a minimalizují vzájemné tepelné ovlivňování vrtů.
Jaká je optimální hloubka vrtu pro tepelné čerpadlo země-voda?
Optimální hloubka vrtu pro tepelné čerpadlo země-voda se obvykle pohybuje mezi 100 a 130 metry, přičemž v některých případech může dosáhnout až 200 metrů v závislosti na tepelných ztrátách objektu a geologických podmínkách. Teplota půdy ve 20 metrech pod povrchem je stabilní kolem 10 °C a zvyšuje se přibližně o 1 °C na každých 30 metrů hloubky vrtu, což zajišťuje stabilní zdroj tepla i v chladných měsících. Větší hloubka vrtu poskytuje vyšší tepelný výkon díky stabilnější teplotě podloží, což zlepšuje celkovou účinnost tepelného čerpadla. Cena geotermálního vrtu roste úměrně s hloubkou, přičemž investice do vrtu tvoří hlavní nákladovou položku celého systému. Životnost vrtu pro tepelné čerpadlo obvykle přesahuje 50 let, což odpovídá dlouhodobé návratnosti investice.
Kolik vrtů je potřeba pro rodinný dům a jak je správně rozmístit?
Pro rodinné domy jsou nejčastěji instalovány 1 až 2 vrty, přičemž počet vrtů se volí podle tepelných ztrát budovy a požadovaného výkonu tepelného čerpadla. Každý vrt obsahuje primární okruh s dvěma plastovými potrubími ve tvaru písmene U, v nichž cirkuluje nemrznoucí kapalina. Správné rozmístění vrtů je nezbytné pro minimalizaci vzájemného ovlivňování teploty podloží a zachování stabilního výkonu. Doporučuje se dodržet rozestup mezi vrty minimálně 10 metrů nebo vzdálenost odpovídající 10 % hloubky vrtu, například při vrtu hlubokém 120 metrů by měl být odstup alespoň 12 metrů. Tento odstup umožňuje dostatečné ochlazení zeminy mezi vrty a zabraňuje poklesu teploty, který by vedl ke snížení účinnosti systému.
| Parametr | Doporučená hodnota | Poznámka |
|---|---|---|
| Hloubka vrtu | 100-130 m (běžně) | Výjimečně až 200 m |
| Počet vrtů | 1-2 pro rodinný dům | Závisí na tepelných ztrátách domu |
| Vzdálenost vrtů | Min. 10 m nebo 10 % hloubky | Minimalizuje vzájemné ovlivňování |
Tip: Při plánování geotermálního vrtu pro tepelné čerpadlo země-voda je vhodné nechat provést podrobný geologický průzkum, který určí optimální hloubku a počet vrtů s ohledem na tepelnou ztrátu rodinného domu, typ podloží a saturaci, což výrazně ovlivňuje dlouhodobý výkon a životnost vrtu.
Postup realizace vrtu a instalace tepelného čerpadla
Realizace vrtu pro tepelné čerpadlo země-voda s vrtem vyžaduje přesný postup a soulad s platnou legislativou. Tento proces zahrnuje získání potřebných povolení, vlastní vrtné práce s použitím bentonitu pro stabilitu a dodržení časového harmonogramu od projektu po instalaci.
Potřebná povolení pro vrt a instalaci
K instalaci geotermálního vrtu je nezbytné získat stavební povolení, územní rozhodnutí a povolení k nakládání s vodami. Součástí je rovněž projektová dokumentace, která podrobně popisuje technické a ekologické parametry. V některých případech vyžaduje legislativa posouzení vlivu na životní prostředí.

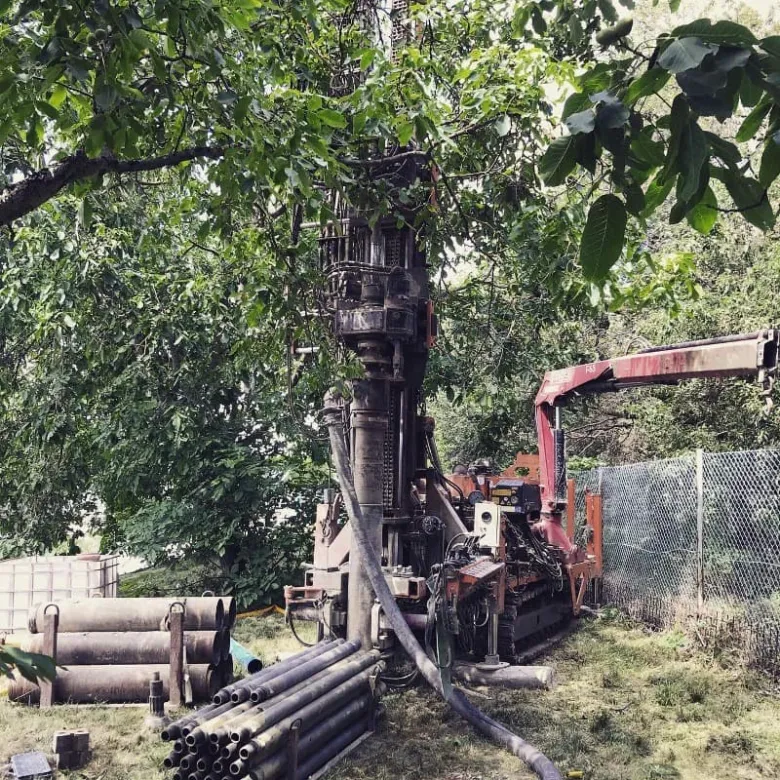

Průběh vrtných prací a injektáž
Vrtné práce trvají obvykle 3 až 5 dní v závislosti na geologickém podloží. Vrt pro tepelné čerpadlo má běžnou hloubku 100-130 metrů a je po dokončení stabilizován injektáží bentonitem. Tato hmota zajišťuje lepší přenos tepla a zabraňuje sesuvu stěn vrtu.
Časový harmonogram realizace
Celý proces od projektu přes vrtné práce až po instalaci tepelného čerpadla trvá přibližně 4 až 6 týdnů. Samotné vrtné práce zabírají několik dní, instalace čerpadla pak obvykle 1 den. Dodržení harmonogramu minimalizuje riziko prodlev.
- Vypracování projektové dokumentace – popis technického řešení a požadavků na povolení
- Získání stavebního povolení, územního rozhodnutí a povolení k nakládání s vodami
- Realizace vrtných prací – vrtání a injektáž bentonitem
- Instalace tepelného čerpadla země voda s vrtem
- Zprovoznění a revize systému
Tip: Při výběru firmy na geotermální vrt pro tepelné čerpadlo je vhodné ověřit její zkušenosti s místním geologickým podložím, protože nevhodný vrt může ovlivnit životnost vrtu pro tepelné čerpadlo a jeho efektivitu.
Cena a dotace pro tepelné čerpadlo země-voda s vrtem
Cena instalace tepelného čerpadla země-voda s vrtem se obvykle pohybuje mezi 360 000 až 450 000 Kč. Tato částka zahrnuje náklady na samotné tepelné čerpadlo, geotermální vrt pro tepelné čerpadlo a potřebné příslušenství. Cena zemního vrtu pro tepelné čerpadlo závisí na hloubce vrtu, která se obvykle pohybuje od 50 do 150 metrů, a na geologických podmínkách pozemku. Životnost vrtu pro tepelné čerpadlo se odhaduje na 50 a více let, což představuje dlouhodobou investici do úspory energií.
Na investici lze čerpat dotace z programů Nová zelená úsporám a Kotlíkových dotací, které mohou pokrýt až 180 000 Kč. Tyto dotace výrazně snižují celkové investiční náklady a zlepšují návratnost instalace.
| Položka | Cena (Kč) | Poznámka |
|---|---|---|
| Tepelné čerpadlo země-voda | 250 000-350 000 | Závisí na výkonu a značce |
| Geotermální vrt pro tepelné čerpadlo | 100 000-120 000 | Cena vrtu podle hloubky a podloží |
| Instalace a příslušenství | 10 000-30 000 | Montáž a rozvody |
| Dotace Nová zelená úsporám a Kotlíkové dotace | až 180 000 | Podmínky k ověření na příslušném úřadě |
Tip: Při plánování vrtu pro tepelné čerpadlo je nezbytné zvážit geologický průzkum a správnou hloubku vrtu, aby byl zajištěn optimální výkon a dlouhá životnost systému.
Výhody a nevýhody tepelného čerpadla země-voda s vrtem
Tepelné čerpadlo země-voda s vrtem nabízí stabilní výkon i při nízkých venkovních teplotách kolem −6 °C a nižších, což je výrazná výhoda oproti tepelným čerpadlům vzduch-voda. Díky stálému teplotnímu zdroji v zemi má nižší spotřebu elektřiny, což se pozitivně promítá do provozních nákladů. Životnost vrtu pro tepelné čerpadlo obvykle přesahuje 50 let, což zajišťuje dlouhodobou spolehlivost systému.
Na druhé straně jsou investiční náklady výrazně vyšší kvůli nutnosti geotermálního vrtu a odborné instalaci. Komplikace mohou nastat také při opravách vrtu, které jsou náročné a vyžadují specializované vybavení. Cena zemního vrtu pro tepelné čerpadlo se pohybuje podle hloubky a geologie lokality.
Jaké jsou nevýhody tepelného čerpadla země voda s vrtem?
- Vyšší pořizovací náklady včetně geotermálního vrtu
- Nutnost odborné instalace a projektové přípravy
- Složitější a nákladnější opravy vrtu
- Omezený prostor pro realizaci vrtu na menších pozemcích
Tipy pro instalaci tepelného čerpadla země voda s vrtem zahrnují pečlivý výběr místa vrtu a konzultaci s odborníkem, aby se předešlo problémům s geologií a zajistila se optimální životnost systému.
Specifikace primárního okruhu vrtu a jeho komponenty
Primární okruh vrtu pro tepelné čerpadlo země voda tvoří dvě plastová potrubí ve tvaru písmene U, v nichž cirkuluje směs vody a nemrznoucí kapaliny (obvykle na bázi propylenglykolu). Tato konfigurace umožňuje efektivní přenos tepla z geotermálního vrtu do tepelného čerpadla. Po instalaci potrubí se vrt injektuje směsí bentonitu a cementu, která zajišťuje mechanickou stabilitu vrtu a zlepšuje tepelný kontakt mezi potrubím a okolní horninou. Injektáž bentonitem významně prodlužuje životnost vrtu a optimalizuje tepelný výkon primárního okruhu.
Použití plastových potrubí (nejčastěji z PE-HD) ve tvaru U minimalizuje riziko netěsností a umožňuje udržet stabilní průtok nemrznoucí směsi o objemu přibližně 0,5 až 1 l/s v závislosti na výkonu čerpadla. Správné dimenzování a instalace primárního okruhu jsou klíčové pro dlouhodobý a bezporuchový provoz systému. V porovnání s tepelným čerpadlem vzduch voda nabízí země voda s geotermálním vrtem stálou teplotu okolo 10 °C ve 20 metrech hloubky, která se zvyšuje průměrně o 1 °C každých 30 metrů, což zajišťuje vyšší a stabilnější výkon po celý rok.
Tip: Kontrolu a údržbu primárního okruhu doporučuji provádět minimálně po 10 letech provozu. Časté chyby při vrtu, jako jsou netěsnosti potrubí nebo zanášení výměníku, mohou vést k poklesu účinnosti a nákladným opravám.
Jaké jsou výhody a nevýhody čerpadla země voda s vrtem
Tepelné čerpadlo země voda s vrtem poskytuje stabilní a efektivní zdroj tepla i při venkovních teplotách pod −15 °C díky konstantní teplotě zeminy v hloubce 50-150 m. Nevýhodou je vyšší počáteční investice, přičemž cena vrtu se pohybuje obvykle mezi 150 000 až 250 000 Kč v závislosti na hloubce a geologických podmínkách. Instalace vyžaduje odborné projektování, stavební povolení a kvalitní materiály, protože opravy primárního okruhu jsou náročné. Pro srovnání, tepelná čerpadla vzduch voda mají nižší pořizovací náklady, ale jejich účinnost výrazně klesá při teplotách pod −15 °C.
Časté dotazy o tepelných čerpadlech země-voda s vrtem (FAQ)
Otázka: Jaká je doporučená hloubka vrtu pro tepelné čerpadlo země-voda?
Obvyklá hloubka geotermálního vrtu pro tepelné čerpadlo se pohybuje mezi 100 a 130 metry, případně až do 200 metrů podle výkonu a geologických podmínek.
Otázka: Kolik stojí instalace vrtu pro tepelné čerpadlo země-voda?
Cena vrtu bývá nejdražší částí instalace a pohybuje se od 150 000 do 250 000 Kč v závislosti na hloubce vrtu a místních podmínkách.
Otázka: Jaké jsou hlavní výhody tepelného čerpadla země-voda s vrtem?
Tepelné čerpadlo země-voda nabízí stabilní výkon i při nízkých venkovních teplotách a nižší spotřebu elektřiny než vzduchová čerpadla.
Otázka: Jaké nevýhody má tepelné čerpadlo země-voda s vrtem?
Nevýhodou jsou vyšší investiční náklady, složitější instalace a nutnost odborného zásahu při opravách primárního okruhu vrtu.
Otázka: Jaký je postup při vrtání zemního vrtu pro tepelné čerpadlo?
Postup zahrnuje vypracování projektu, získání stavebního povolení, vrtné práce trvající obvykle 3-5 dní a injektáž bentonitem pro zajištění stability vrtu.
Otázka: Jak dlouho vydrží zemní vrt pro tepelné čerpadlo?
Životnost vrtu i samotného čerpadla často přesahuje 20 let, pokud je instalace provedena správně a pravidelně udržována.
Otázka: Jaké jsou možnosti dotací na tepelné čerpadlo země-voda s vrtem?
Dotace z programu Nová zelená úsporám mohou pokrýt až 100 000 Kč, Kotlíkové dotace až 80 000 Kč, celkem tedy až 180 000 Kč.
Otázka: Jaký je rozdíl mezi tepelným čerpadlem země-voda a vzduch-voda?
Země-voda má stabilnější a efektivnější provoz při nízkých teplotách, zatímco tepelné čerpadlo vzduch voda je levnější na instalaci, ale méně efektivní v zimě.
Otázka: Jak ovlivňuje geologické podloží výkon vrtu?
Půdy s vyšším obsahem vlhkosti zlepšují přenos tepla, což může snížit požadovanou hloubku vrtu a zvýšit účinnost systému.
Otázka: Jaké chyby se často dělají při vrtání pro tepelné čerpadlo?
Časté chyby zahrnují nedostatečné odstupy mezi vrty, špatné zajištění vrtu injektáží a výběr nevhodného místa s nízkou tepelnou vodivostí.
Otázka: Jak lze využít vrt pro chlazení domu?
Vrt umožňuje pasivní chlazení během léta, které je provozně zdarma a udržuje příjemnou vnitřní teplotu bez dalších nákladů.
Otázka: Jak vybrat nejlepší tepelné čerpadlo země-voda s vrtem?
Výkon je třeba přizpůsobit tepelným ztrátám domu; doporučované značky zahrnují IVT GEO 600 a IVT PREMIUMLINE EQ díky spolehlivosti a efektivitě.
Otázka: Jaká je spotřeba elektřiny u tepelného čerpadla země-voda?
Tepelné čerpadlo odebírá přibližně 30 % elektrické energie, zbytek tepla získává z vrtu, což snižuje provozní náklady.
Otázka: Jaká je životnost tepelného čerpadla země-voda s vrtem?
Při správné instalaci a údržbě zařízení i geotermální vrt vydrží obvykle 20 až 25 let.
Otázka: Co ovlivňuje cenu vrtu pro tepelné čerpadlo země-voda?
Cena závisí na hloubce vrtu, geologických podmínkách, potřebném povolení a konkrétním dodavateli vrtacích prací.
Otázka: Jaký je princip fungování tepelného čerpadla země-voda s geotermálním vrtem?
Systém využívá stabilní teplotu země, kde nemrznoucí kapalina v kolektoru přenáší teplo z vrtu do čerpadla pro vytápění.
Otázka: Jaká povolení jsou potřeba pro realizaci zemního vrtu pro tepelné čerpadlo?
Nutné je stavební povolení a souhlas k odběru podzemní vody, přičemž proces trvá obvykle 30 až 60 dní.
Otázka: Jaká je optimální hloubka a počet vrtů pro rodinný dům?
Pro běžný rodinný dům postačuje jeden vrt o hloubce 80 až 120 metrů, záleží na tepelných nárocích a geologii.
Nejlepší značky tepelných čerpadel země voda s vrtem
Mezi nejkvalitnější značky patří IVT, Nibe a Stiebel Eltron, které nabízejí efektivní a spolehlivé modely přizpůsobené českým podmínkám.
Jaké jsou nevýhody tepelného čerpadla země voda s vrtem
Hlavní nevýhodou je vysoká počáteční investice a složitější instalace vyžadující odborný zásah, což může prodloužit dobu realizace a zvýšit náklady.
