Detekce blesků v elektroinstalaci umožňuje včasné rozpoznání bleskových výbojů a minimalizaci škod způsobených elektromagnetickým polem blesku. Detektory blesků slouží k monitorování blesků a zajišťují účinnou ochranu před bleskem v objektu. Správná instalace těchto zařízení je klíčová pro zvýšení bezpečnosti elektroinstalace.
🔑 Klíčové body
- ČSN EN 62305 upravuje zásady ochrany před bleskem v elektroinstalacích, včetně detekce blesků.
- Bleskový výboj dosahuje typického napětí řádu stovek milionů voltů.
- Detektory blesků často využívají komunikační protokol Modbus pro integraci do monitorovacích systémů.
- Po úderu blesku do stromu nemusí dojít k jeho destrukci díky fyzikálním vlastnostem bleskového kanálu.
- Odborná instalace detektorů blesků je klíčová pro správnou funkci a bezpečnost elektroinstalace.
Princip fungování detektorů blesků v elektroinstalaci
Detektor blesků v elektroinstalaci slouží k okamžitému rozpoznání bleskových výbojů na základě měření elektrických a elektromagnetických signálů v okolí zařízení. Bleskový výboj dosahuje napětí až 100 až 300 milionů voltů a vytváří bleskový kanál, v němž proud může dosahovat hodnot řádově 10 až 200 kiloampérů. Tento kanál generuje silný elektrický proud a vyvolává výrazné elektromagnetické pole s frekvencemi v rozsahu od jednotek kHz až po stovky MHz. Detekční systémy tak umožňují monitorování blesků a včasnou aktivaci ochranných opatření v elektroinstalaci podle normy ČSN EN 62305.
Fyzikální princip bleskového výboje
Bleskový výboj vzniká tvorbou ionizovaného bleskového kanálu mezi oblačností a zemí, což vede k prostorovému vyrovnání elektrických nábojů. Napětí blesku často přesahuje 100 milionů voltů, což způsobuje prudký elektrický proud s náběhovou dobou kolem 1 až 10 mikrosekund. Tento proces vytváří silné elektromagnetické pole blesku, které indukuje rychlé změny elektrického a magnetického pole v okolní elektroinstalaci. Právě tyto fyzikální jevy umožňují spolehlivou detekci bleskových výbojů a jejich charakteristických impulsů.

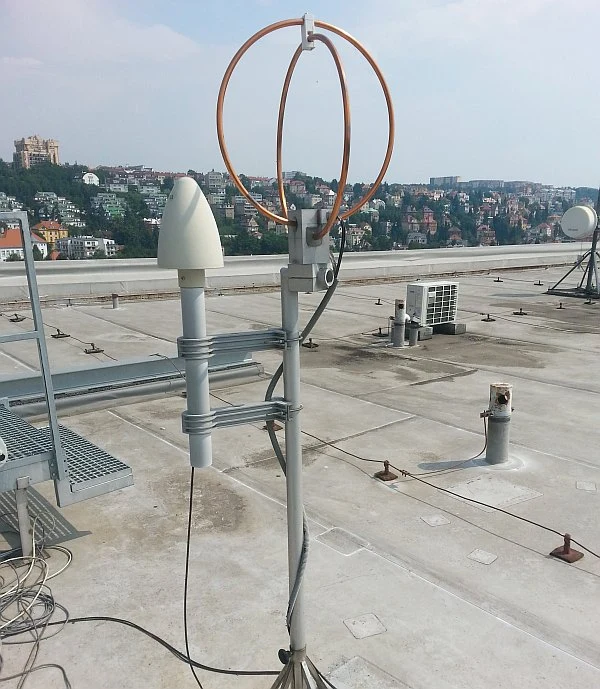

Jak detektor blesků měří výboj
Detektor blesků využívá senzory schopné snímat rychlé změny elektromagnetického pole a elektrických impulsů vznikajících v důsledku bleskového výboje. Typicky měří:
- elektromagnetické pole v pásmu od stovek kHz do stovek MHz, které vzniká v bleskovém kanálu
- proudové rázy a přepětí v elektroinstalaci způsobené indukcí bleskového výboje
- časové charakteristiky impulsů s náběhovou dobou do 10 mikrosekund a amplitudou až několika kiloampérů
Vyhodnocení těchto signálů probíhá v reálném čase pomocí integrovaných obvodů, které rozpoznávají typické vzory bleskových impulsů. Detekční systémy pak aktivují ochranná opatření, například sepnutí hromosvodu nebo odpojení citlivých částí elektroinstalace, čímž minimalizují riziko poškození.
- měření elektromagnetického pole blesku v rozsahu stovek kHz až stovek MHz
- detekce elektrických impulsů s náběhovou dobou do 10 mikrosekund
- vyhodnocení signálů podle normy ČSN EN 62305 pro monitorování blesků
- aktivace ochranných opatření v elektroinstalaci a hromosvodu
Tip: Správná instalace detektorů blesků vyžaduje odbornou znalost fyzikálních jevů a dodržení ČSN EN 62305, aby bylo zajištěno spolehlivé rozpoznání bleskových výbojů a bezpečnost elektroinstalace.
Typy blesků a jejich charakteristiky pro detekci v elektroinstalaci
Detekce blesků v elektroinstalaci závisí na správném pochopení typů bleskových výbojů a jejich charakteristik. Různé druhy blesků generují odlišné napětí a elektromagnetické pole blesku, což ovlivňuje volbu a citlivost detektorů blesků používaných v ochranných a monitorovacích systémech.
Hlavní typy blesků
Mezi nejčastější typy blesků patří mrak-země blesk, interní blesk a mrak-mrak blesk. Mrak-země blesk je nejintenzivnější, přenáší vysoké napětí přímo k zemi. Interní blesk vzniká uvnitř jednoho mraku, a mrak-mrak blesk probíhá mezi dvěma mraky. Každý typ blesku představuje jiné charakteristiky, které ovlivňují detekční systémy a ochranu před bleskem (zdroj: https://www.eagri.cz).
| Typ blesku | Směr výboje | Typické napětí (kV) |
|---|---|---|
| Mrak-země | Mrak → Země | 100-300 |
| Interní | Vnitřek mraku | 10-50 |
| Mrak-mrak | Mrak → Mrak | 50-150 |
Charakteristiky blesků a vliv na detekci
Napětí blesku a délka výboje výrazně ovlivňují citlivost detektorů blesků v elektroinstalaci. Mrak-země blesky mají vysoké napětí a silné elektromagnetické pole blesku, které detektory snadno zaznamenají. Interní blesky s nižším napětím mohou vyžadovat citlivější detekční systémy. Jak probíhá detekce blesků v reálném čase, závisí na schopnosti zařízení rychle reagovat na impulsy různých typů blesků, což je klíčové pro efektivní ochranu instalace a hromosvodu.
Tip: Volba detektoru blesků by měla odpovídat převládajícímu typu blesků v dané oblasti, aby byla zajištěna optimální ochrana a monitorování blesků.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Normy a legislativa upravující detekci blesků a ochranu elektroinstalace
Norma ČSN EN 62305 představuje základní právní rámec pro ochranu před bleskem, který zahrnuje i požadavky na detekční systémy v elektroinstalacích. Tato norma stanovuje zásady minimalizace rizik spojených s bleskovými výboji a upravuje technické parametry pro instalaci detektorů blesků, které sledují elektromagnetické pole blesku a pomáhají správně reagovat na jeho výskyt.
Úvod do normy ČSN EN 62305
ČSN EN 62305 se skládá ze čtyř částí, přičemž část 1 a druhá edice kladou důraz na ochranu před bleskem včetně detekčních systémů. Norma definuje metody pro monitorování blesků, bezpečné zapojení hromosvodů a integraci detektorů blesků do elektroinstalace. Jejím cílem je snížit riziko poškození elektrických zařízení a zajistit bezpečnost osob i majetku.
Požadavky na instalaci detektorů blesků
Norma ČSN EN 62305 požaduje správnou instalaci a pravidelnou údržbu detektorů blesků, které musí být schopné spolehlivě detekovat bleskové výboje a přenášet informace o jejich výskytu. Instalace zahrnuje:
- umístění detektoru v souladu s normou a technickými podmínkami elektroinstalace
- propojení s hromosvodem a jinými ochrannými prvky
- zajištění kompatibility s detekčními systémy a komunikačními protokoly
- pravidelnou kontrolu funkčnosti a kalibraci zařízení
Správná instalace zvyšuje bezpečnost elektroinstalace a snižuje riziko škod způsobených blesky.
Instalace a údržba detektorů blesků v praxi
Instalace a údržba detektorů blesků v elektroinstalaci vyžaduje přesný postup a pravidelné kontroly pro zajištění spolehlivého fungování systému. Dodržení správných metod přispívá k efektivní ochraně před bleskovými výboji a minimalizaci rizik spojených s elektromagnetickým polem blesku.
Kroky instalace detektoru blesků
- Výběr místa – zvolte místo blízko hlavního rozvaděče, kde je možné efektivně monitorovat přívod elektřiny.
- Montáž – upevněte detektor podle návodu výrobce, dbejte na správné elektrické připojení a kompatibilitu s elektroinstalací.
- Testování – po instalaci proveďte funkční test, který ověří schopnost detekčních systémů zaznamenat bleskové výboje a komunikovat se zbytkem ochrany.
Nejčastější chyby při instalaci
- Nesprávné umístění detektoru mimo hlavní přívod snižuje přesnost detekce.
- Nedodržení norem a nevhodné elektrické zapojení ohrožuje funkčnost detektorů blesků.
- Opomenutí kompatibility s existujícím hromosvodem vede k neúplné ochraně před bleskem.
Metody testování a údržby detektorů blesků
- Pravidelné testování funkčnosti zahrnuje simulaci bleskového výboje nebo kontrolu signálů detektoru.
- Údržba spočívá v čištění zařízení a pravidelné revizi elektroinstalace, aby se zabránilo poruchám.
- Dlouhodobý provoz vyžaduje monitorování integrity detekčních systémů a aktualizaci software, pokud je k dispozici.
Integrace detektorů blesků do elektroinstalačních systémů a monitorování
Detektory blesků jsou nezbytnou součástí ochrany elektroinstalace proti destruktivním účinkům bleskových výbojů. Jejich začlenění do komplexních systémů umožňuje okamžité varování a kontinuální sledování elektromagnetického pole blesku s přesností v řádu milisekund.
Komunikační protokol Modbus
Modbus představuje průmyslový standard pro komunikaci dat z detektorů blesků v elektroinstalačních systémech. Tento protokol zajišťuje stabilní přenos informací o parametrech bleskových výbojů, jako jsou proudové špičky a časové průběhy, přímo do řídicích jednotek. Díky Modbusu lze v reálném čase monitorovat stav ochrany před bleskem a koordinovat automatické zásahy v průmyslových i rezidenčních objektech podle normy ČSN EN 62305.
Integrace do monitorovacích systémů budov
Detektory blesků se integrují do bezpečnostních a monitorovacích systémů budov, což umožňuje rychlou reakci na bleskové události a přetížení elektroinstalace. Klíčové výhody této integrace zahrnují:
- automatické aktivování ochranných prvků dle aktuálního stavu bleskových proudů
- kontinuální měření a vyhodnocování elektromagnetického pole blesku v okolí objektu
- archivaci dat pro analýzu a plánování preventivní údržby podle doporučení ČSN EN 62305
Tímto způsobem se významně snižuje riziko poškození hromosvodů, svorek a dalších elektroinstalačních komponent vystavených bleskovým proudům.
Tip: Pro správnou funkci detektorů blesků je nezbytné dodržet pokyny normy ČSN EN 62305 a zajistit pravidelnou revizi odbornou firmou specializovanou na ochranu před bleskem.
Ekonomické aspekty instalace detektorů blesků
Instalace detektorů blesků v elektroinstalaci vyžaduje finanční investici, která se však může vrátit díky snížení škod způsobených bleskovými výboji. Následující podkapitoly přinášejí přehled nákladů a vlivu těchto zařízení na pojištění majetku.
Náklady na instalaci a provoz
Počáteční náklady na instalaci detektoru blesků se pohybují obvykle v řádu 3 000 až 10 000 Kč, v závislosti na typu a rozsahu elektroinstalace. Provozní náklady jsou minimální, protože detekční systémy vyžadují pravidelnou kontrolu, ale spotřeba energie je zanedbatelná. Správná instalace zvyšuje účinnost ochrany před elektromagnetickým polem blesku a snižuje riziko poškození.
| Položka | Orientační cena (Kč) | Poznámka |
|---|---|---|
| Detektor blesků | 3 000-8 000 | Cena závisí na funkčnosti |
| Montáž | 2 000-5 000 | Podle složitosti elektroinstalace |
| Provozní náklady | 100-300 ročně | Převážně revize a údržba |
Vliv na pojištění majetku
Použití detektorů blesků může vést ke snížení pojistného, protože pojišťovny hodnotí lepší ochranu proti škodám způsobeným bleskem jako nižší riziko. Detektor blesků pravidelně monitoruje bleskové výboje a pomáhá předcházet poškození hromosvodů a dalších prvků elektroinstalace. Tento preventivní přístup může z dlouhodobého hlediska výrazně snížit náklady na opravy a pojistné plnění.
Případové studie instalací detektorů blesků a jejich efektivity
Případové studie instalací detektorů blesků potvrzují významné zlepšení bezpečnosti elektroinstalací a snížení škod způsobených bleskovými výboji. Efektivita detekce blesků se projevila jak v průmyslových objektech, tak v rodinných domech, kde norma ČSN EN 62305 stanovuje přesné požadavky na instalaci ochranných systémů včetně detektorů blesků. To podporuje širší využití těchto detekčních systémů v různých typech staveb.
Instalace v průmyslových objektech
V několika průmyslových halách byly nainstalovány detektory blesků, které monitorují elektromagnetické pole blesku a spouštějí včasná ochranná opatření podle ČSN EN 62305-1 a -2. Tyto systémy zaznamenávají bleskové výboje s typickým napětím až 100 milionů voltů a proudem v řádu desítek kiloampérů. Díky rychlé detekci došlo k výraznému snížení poškození elektroinstalace a minimalizaci výpadků výroby, přičemž instalace probíhala v souladu s požadavky na použití speciálních svorek a materiálů odolných vůči bleskovým proudům. Průmyslové objekty tak využívají detekční systémy jako doplněk k hromosvodům, což zvyšuje celkovou ochranu před bleskem a zajišťuje integritu elektrických sítí.
Ochrana rodinných domů
V rodinných domech detektory blesků zajišťují včasnou informaci o přiblížení bleskového výboje a umožňují aktivaci bezpečnostních prvků elektroinstalace, například odpojovačů nebo přepěťových ochran. Instalace těchto zařízení výrazně snižuje riziko poškození domácích spotřebičů a elektroinstalace, přičemž správné provedení musí odpovídat normě ČSN EN 62305 a zahrnovat kvalitní uzemnění s odporem do 10 ohmů. Pro domácí použití platí následující doporučení:
- umístit detektor blíže hlavnímu rozvaděči, ideálně do rozvaděče hlavního přívodu
- zajistit správné uzemnění systému s měřeným odporem pod 10 ohmů
- pravidelně kontrolovat funkčnost detektoru a provádět revize podle ČSN 33 1500
Případové studie potvrzují, že správná instalace detektoru blesků přináší zvýšenou ochranu a klid v období bouřek. Pro efektivní zabezpečení elektroinstalace je vhodné sledovat také online monitorování blesků, například pomocí radarových technologií a systémů Českého hydrometeorologického ústavu (CHMI), a využívat moderní detekční systémy s protokolem Modbus pro integraci a komunikaci s ostatními ochrannými prvky elektroinstalace.
| Typ objektu | Hlavní přínos instalace detektoru blesků | Doporučené normy a postupy | |
|---|---|---|---|
| Průmyslové objekty | Snížení poškození elektroinstalace a výpadků výroby | ČSN EN 62305-1, ČSN EN 62305-2, speciální svorky a materiály | |
| Rodinné domy | Ochrana domácích spotřebičů a elektroinstalace | ČSN EN 62305, uzemnění < 10 Ω, revize podle ČSN 33 1500 |
Tip: Pro maximální efektivitu detekce blesků v rodinných domech doporučuje norma ČSN EN 62305 pravidelnou kontrolu a údržbu detektorů, stejně jako integraci s přepěťovými ochranami a hromosvody, aby se minimalizovalo riziko poškození elektroinstalace během bouřek.
Časté dotazy
Jaký je princip fungování detektoru blesků v elektroinstalaci?
Detektor blesků měří elektromagnetické pole a elektrické impulzy vzniklé během bleskového výboje, který má napětí v řádu stovek milionů voltů.
Jaké jsou hlavní typy blesků?
Hlavní typy jsou mrak-země s napětím až 100 milionů voltů, interní blesky v oblaku a mrak-mrak blesky s nižším napětím.
Která norma upravuje ochranu před bleskem v elektroinstalaci?
ČSN EN 62305 část 1 a edice 2 stanovují zásady ochrany před bleskem a požadavky na instalaci detektorů blesků.
Jak správně nainstalovat detektor blesků?
Postup zahrnuje výběr vhodného místa, montáž na pevnou konstrukci, připojení do elektroinstalace a následné testování funkčnosti.
Jaké chyby jsou nejčastější při instalaci detektorů blesků?
Typické chyby jsou nevhodné umístění, nedostatečné uzemnění a špatná kabeláž, které snižují účinnost detektoru.
Jaké jsou ekonomické náklady na instalaci detektorů blesků?
Počáteční investice se pohybuje v řádu několika tisíc korun, provozní náklady zahrnují údržbu a monitoring zařízení.
Jak detektory blesků ovlivňují pojištění majetku?
Instalace detektorů může snížit pojistné díky lepší ochraně proti škodám způsobeným bleskem, doporučuje se konzultovat s pojišťovnou.
Jak se testují detektory blesků?
Testování probíhá simulací výbojů, kontrolou komunikace a pravidelnými revizemi podle doporučení odborných pracovišť.
Jak se integrují detektory blesků do monitorovacích systémů?
Používají se protokoly jako Modbus, které umožňují přenos dat do bezpečnostních a monitorovacích systémů budov.
Jaká je efektivita detektorů blesků v praxi?
Případové studie ukazují výrazné zlepšení bezpečnosti elektroinstalace a snížení škod po bouřkách při použití detektorů.
Jaké je typické napětí bleskového výboje a jak ovlivňuje elektroinstalaci?
Typické napětí bleskového výboje dosahuje až 100 milionů voltů, což může způsobit závažné poškození elektroinstalace bez adekvátní ochrany.
Jak probíhá detekce blesků v reálném čase pomocí radarových technologií?
Radarové systémy sledují elektromagnetické impulzy blesků a poskytují data s latencí do 1 sekundy, což umožňuje okamžitou reakci ochranných zařízení.
Kde najdu online mapu blesků pro Českou republiku a jak ji využít pro ochranu elektroinstalace?
Mapa blesků je dostupná na stránkách Českého hydrometeorologického ústavu (CHMI) a umožňuje sledovat aktuální bouřkovou aktivitu k plánování ochranných opatření.
Jaké jsou výhody používání detektorů blesků v elektrických sítích?
Detektory blesků umožňují rychlou detekci a vypnutí postižených částí sítě, což snižuje riziko požárů a poškození zařízení o více než 50 %.
Co dělat při výskytu blesku v okolí elektroinstalace pro minimalizaci škod?
Je doporučeno ihned odpojit citlivá zařízení a aktivovat ochranné systémy do 10 sekund od zaznamenání blesku, čímž se výrazně sníží riziko poškození.
