Volba správného průřezu vodiče je klíčová pro bezpečnost a spolehlivost elektroinstalace. Dimenzování kabelů musí zohlednit proudovou zatížitelnost, materiál i typ izolace vodiče, aby nedocházelo k přehřívání a zbytečným rizikům. Přesná tabulka průřezů pomáhá jednoduše vybrat vhodný kabel pro konkrétní aplikaci.
📝 Hlavní myšlenky
- Nejběžnější průřezy vodičů se pohybují od 0,5 mm² do 35 mm² a více.
- Pro měděné vodiče volně ložené je dovolený proud například 1,5 mm² = 23 A, 10 mm² = 80 A, 35 mm² = 170 A (230 V).
- Izolace ovlivňuje maximální provozní teplotu vodiče: PVC 70 °C, pryž 60 °C, PE 70 °C.
- Úbytek napětí by neměl překročit 2 % u kritických spotřebičů a 4 % u běžných instalací.
- Výpočet dimenzování vodiče zahrnuje vzorec pro výpočtový proud I_v a přepočítávací činitele k_1, k_2 podle podmínek uložení.

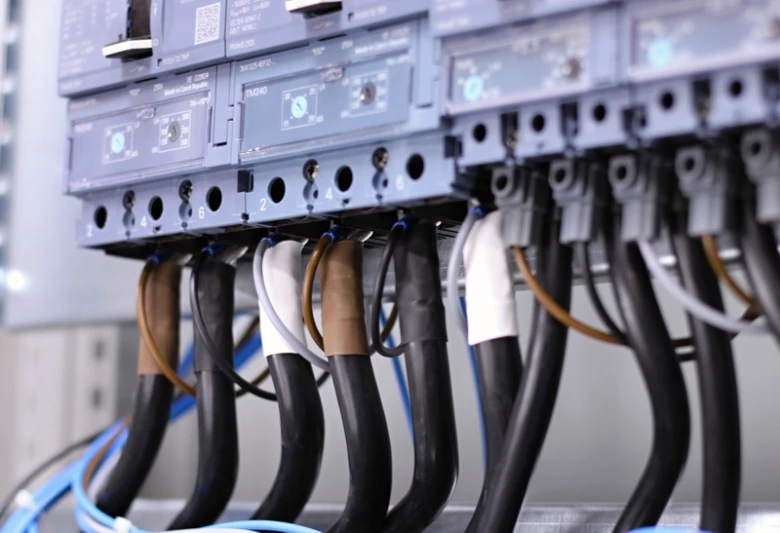

Tabulka průřezů vodičů podle proudu, materiálu a uložení
Tabulka průřezů vodičů podle proudu, materiálu a uložení poskytuje přesný přehled o doporučených průřezech pro různé proudy a způsoby uložení kabelů. Průřez vodiče přímo ovlivňuje jeho proudovou zatížitelnost, přičemž materiál vodiče – měď nebo hliník – a způsob uložení kabelu (volně, v trubce, na zdi, v zemi) zásadně mění maximální dovolený proud. Správné dimenzování kabelů brání přehřátí a minimalizuje úbytek napětí.
Doporučené průřezy vodičů pro různé proudy
Pro měděné vodiče volně ložené je doporučený průřez 1,5 mm² pro proud 10 A, 2,5 mm² pro 20 A, 4 mm² pro 25 A, 10 mm² pro 40 A a 16 mm² pro 80 A. U hliníkových vodičů jsou průřezy větší kvůli nižší vodivosti, například pro proud 25 A se doporučuje průřez přibližně 6 mm². Proudová zatížitelnost je tedy materiálem a průřezem ovlivněna, přičemž měď umožňuje menší průřezy při stejné zátěži. Tabulka průřezů vodičů podle proudu přehledně ukazuje tyto rozdíly.
| Průřez vodiče (mm²) | Proudová zatížitelnost měď (A) | Proudová zatížitelnost hliník (A) |
|---|---|---|
| 1,5 | 23 | 15 |
| 2,5 | 30 | 20 |
| 4 | 40 | 28 |
| 10 | 80 | 55 |
Jak vybrat průřez vodiče podle proudu a délky
Výpočet průřezu kabelu podle proudu a délky je klíčový pro správné dimenzování vodičů a kabelů. Delší kabely způsobují větší úbytek napětí, což může ovlivnit výkon připojených zařízení a způsobit přehřátí vodiče. Proto je nutné zohlednit nejen proudovou zatížitelnost, ale i maximální povolený úbytek napětí, který obvykle nepřesahuje 3 až 5 %. Pro výpočet průřezu se používají tabulky a vzorce, které zahrnují proud, délku a materiál vodiče. Nesprávný výběr průřezu je častou chybou, která vede k poruchám a ztrátám energie.
Základy dimenzování kabelů: výpočet proudu a přepočítávací činitele
Výpočet výpočtového proudu pro jednofázové a třífázové obvody
Výpočtový proud I_v se stanoví podle přesných vzorců, které zohledňují typ elektrického obvodu a účinník (cosφ). Pro jednofázové obvody platí vzorec I_v = P / (U × cosφ), kde P je příkon v kilowattech, U jmenovité napětí v voltech (230 V) a cosφ vyjadřuje účinnost přeměny elektrické energie na užitečný výkon. U třífázových obvodů se používá vzorec I_v = P / (√3 × U × cosφ), kde √3 (přibližně 1,732) je koeficient vztahu mezi fázovým a sdruženým napětím, U je sdružené napětí (400 V). Tento výpočet umožňuje přesně určit skutečné proudové zatížení, které je klíčové pro správné dimenzování kabelů a volbu průřezu vodiče. Nesprávný výpočet může vést k přetížení vodičů a nadměrnému úbytku napětí v instalaci.
Přepočítávací činitele a jejich vliv na dimenzování vodičů
Přepočítávací činitele (k_1, k_2, k_3…) upravují jmenovitou proudovou zatížitelnost vodiče podle skutečných provozních podmínek. Činitel k_1 koriguje vliv okolní teploty, přičemž například při 20 °C je k_1 = 1,12, zatímco při vyšších teplotách (např. 30 °C) se hodnota snižuje. Činitel k_2 zohledňuje počet současně vedených vodičů a jejich seskupení, například pro 4 vodiče uložené na perforované lávce je k_2 = 0,75. Tyto korekce snižují dovolenou proudovou zatížitelnost vodiče, což je zásadní pro prevenci přehřívání a degradace izolace. Správné použití činitelů je nezbytné pro výpočet upravené dovolené proudové zatížitelnosti I_dov podle vzorce I_dov = k_1 × k_2 × … × I_n, kde I_n je jmenovitá proudová zatížitelnost vodiče dle tabulek.
- Určete příkon (P) a napětí (U) vašeho elektrického obvodu
- Spočítejte výpočtový proud I_v podle typu obvodu a účinníku (cosφ)
- Aplikujte přepočítávací činitele (k_1, k_2, …) na jmenovitou zatížitelnost vodiče I_n
- Vyberte průřez kabelu odpovídající upravené dovolené zatížitelnosti I_dov
- Zkontrolujte dimenzování s ohledem na maximální přípustný úbytek napětí a typ izolace vodiče
Tip: Častou chybou při dimenzování kabelů je opomenutí přepočítávacích činitelů, což vede k poddimenzování vodičů, přehřívání a zkrácení životnosti izolace. Dimenzování kabelů je nezbytné zejména u nových instalací a rozšíření, zatímco u stávajících vedení bez známek přetížení není vždy nutné měnit průřezy.
Pro správný výběr průřezu vodiče doporučuji využít aktuální tabulky průřezů a proudových zatížitelností, které zohledňují materiál vodiče (měď či hliník), způsob uložení a typ izolace. Více informací a podrobné tabulky najdete v oficiálním zdroji Ministerstva zemědělství ČR: eagri.cz.
Maximální provozní teploty a vliv izolace na dimenzování
Maximální provozní teploty izolace vodiče jsou klíčovým faktorem při dimenzování kabelů a výběru správného průřezu vodiče. Nejčastěji se setkáte s izolacemi PVC a PE, které mají maximální provozní teplotu 70 °C, zatímco pryžová izolace vydrží maximálně 60 °C. Tyto teplotní limity přímo ovlivňují proudovou zatížitelnost vodiče, protože překročení maximální teploty vede ke zkrácení životnosti izolace a riziku selhání kabelu.
Při dimenzování kabelů proto nelze ignorovat typ použité izolace, protože například vodič s PVC izolací může mít vyšší zatížitelnost než vodič s pryžovou izolací se stejným průřezem. Kontrola izolace je nezbytná také kvůli úbytku napětí, který roste s nadměrným proudem a nedostatečným průřezem kabelu.
| Izolace vodiče | Maximální provozní teplota | Dopad na dimenzování kabelů |
|---|---|---|
| PVC | 70 °C | Vyšší proudová zatížitelnost |
| PE | 70 °C | Vhodná pro venkovní a vlhké prostředí |
| Pryž | 60 °C | Nižší zatížitelnost, kratší životnost |
Návod na výběr průřezu kabelu podle zatížení
Pro správné dimenzování vodičů a kabelů je třeba znát nejen proudovou zatížitelnost, ale také typ izolace. Výpočet průřezu kabelu podle proudu a délky vždy zahrnuje maximální provozní teplotu izolace, která určuje bezpečný provozní limit vodiče. Pro vyšší zatížení volte kabely s izolací PVC nebo PE, pro nižší zatížení a méně náročné prostředí postačí pryžová izolace.
Výpočet úbytku napětí a odpor vodiče
Odpor vodiče se vypočítá podle vzorce R_V = ρ × l / S, kde ρ představuje měrný odpor materiálu (například měď má hodnotu 0,0172 Ω·mm²/m), l je délka vodiče v metrech a S je průřez vodiče v milimetrech čtverečních. Tento odpor přímo ovlivňuje úbytek napětí, který se počítá jako ΔU = R_V × I u jednocestného vedení nebo ΔU = 2 × R_V × I u obvodů se zpětným vodičem, kde I je proud v ampérech.
Úbytek napětí by neměl překročit 2 % u kritických spotřebičů, například u motorů nebo citlivé elektroniky, a 4 % u běžných elektrických instalací. Při dimenzování kabelů proto doporučuji vždy provést výpočet úbytku napětí, aby nedocházelo k poklesu výkonu nebo přehřívání vodiče.
Jak spočítat průřez kabelu podle proudu a délky
- Určení proudu – zjistěte maximální očekávanou hodnotu proudu (například 20 ampér).
- Stanovení délky vodiče – změřte nebo odhadněte délku vedení v metrech.
- Výpočet odporu – použijte vzorec R_V = 0,0172 × délka / průřez.
- Výpočet úbytku napětí – spočítejte ΔU = 2 × R_V × proud a ověřte, že nepřesahuje přípustné limity.
- Volba průřezu – podle výsledků upravte průřez vodiče tak, aby úbytek napětí zůstal v normě.
Tip: Častá chyba při dimenzování kabelů je podcenění délky vodiče, což vede k většímu odporu a překročení povoleného úbytku napětí. Pro průřez vodiče na 10A vždy ověřte úbytek napětí podle reálných parametrů vedení.

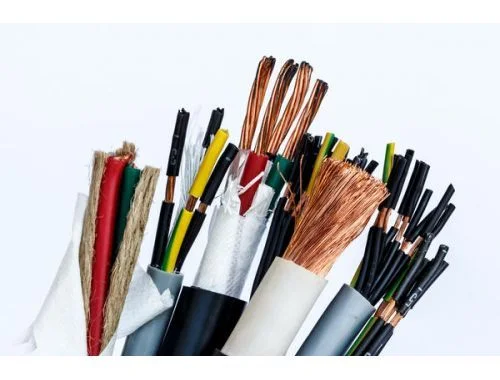

Typy a značení vodičů používaných v elektroinstalacích
Značení vodičů podle norem ČSN a CENELEC představuje základ pro správný výběr kabelů v elektroinstalacích. Například označení H07V-K označuje harmonizovaný vodič s PVC izolací a ohebnou konstrukcí vhodný pro pevné i pohyblivé instalace. Dalším běžným typem je CYKY (často označovaný jako NYM), což jsou kabely s PVC izolací a pláštěm pro pevné uložení v suchých i vlhkých prostorách. Pro speciální aplikace se využívají vodiče CGSG s gumovou izolací pro vyšší mechanickou odolnost.
Správné dimenzování kabelů a průřez vodiče je nutné zvolit podle proudové zatížitelnosti, délky vedení a požadovaného úbytku napětí. Výpočet průřezu zohledňuje typ izolace vodiče i jeho konstrukci, což pomáhá optimalizovat bezpečnost a účinnost instalace.
- H07V-K – harmonizovaný, PVC izolace, ohebný vodič
- CYKY (NYM) – kabel s PVC izolací a pláštěm pro pevné uložení
- CGSG – gumová izolace pro vyšší mechanickou odolnost
Jak správně vybrat kabel podle proudu a typu instalace
Pro správný výběr kabelu je zásadní znát proudovou zatížitelnost a typ instalace, protože například kabel H07V-K se používá pro jinou aplikaci než CYKY. Pro proud 20 ampér a jeho dimenzování je vhodné vybírat průřez kabelu minimálně 2,5 mm² u mědi, přičemž izolace vodiče ovlivňuje maximální zatížitelnost a tím i bezpečnost celé elektroinstalace.
Praktické příklady dimenzování vodičů pro běžné proudy
Pro správné dimenzování kabelů je klíčové zvolit vhodný průřez vodiče podle požadované proudové zatížitelnosti a typu materiálu. Níže uvádím konkrétní příklady pro běžné proudy 10 A, 25 A a 80 A s ohledem na měděné a hliníkové vodiče.
Dimenzování pro 10 A
Pro proud 10 A je vhodný měděný vodič s průřezem 1,5 mm², který zajistí dostatečnou proudovou zatížitelnost i při volném uložení. U hliníkových vodičů doporučuji průřez minimálně 2,5 mm², protože nižší vodivost hliníku vyžaduje větší průřez pro stejný proud.
Dimenzování pro 25 A
Pro zatížení 25 A se obvykle používá měděný vodič o průřezu 4 mm². U hliníku je doporučovaný průřez 6 mm². Správný výpočet průřezu zohledňuje také typ izolace vodiče a délku kabelu, aby se minimalizoval úbytek napětí.
Dimenzování pro 80 A
Na proud 80 A je adekvátní měděný vodič s průřezem 16 mm² při volném uložení. Hliníkový vodič by měl mít minimálně 25 mm², aby vyhověl požadavkům na proudovou zatížitelnost a bezpečnost instalace.
| Proud (A) | Měděný vodič (mm²) | Hliníkový vodič (mm²) |
|---|---|---|
| 10 | 1,5 | 2,5 |
| 25 | 4 | 6 |
| 80 | 16 | 25 |
Tipy pro správné dimenzování vodičů a kabelů: vždy ověřte průřez podle aktuálních tabulek a výpočtů, protože nevhodný průřez zvyšuje riziko přehřátí a úbytku napětí. Častou chybou je poddimenzování vodiče kvůli nižší ceně, což může vést k poruchám a nebezpečí požáru. Dimenzování se hodí pro většinu domácích i průmyslových instalací, avšak pro specifické aplikace s vysokou citlivostí nebo délkou vedení doporučuji konzultaci s odborníkem.
Časté dotazy
Jaký průřez kabelu je vhodný pro proud 10 A?
Doporučený průřez měděného vodiče je 1,5 mm², u hliníku cca 2,5 mm², při volném uložení.
Jaký průřez kabelu zvolit pro 25 A?
Pro 25 A se obvykle používá měděný vodič 4 mm², hliníkový kolem 6 mm², závisí na uložení.
Jaký průřez kabelu je potřeba pro 80 A?
Pro 80 A je doporučen měděný vodič o průřezu 16 mm² volně ložený, hliníkový minimálně 25 mm².
Jak spočítat výpočtový proud pro třífázový obvod?
Použijte vzorec I_v = P / (√3 × U × cosφ), kde P je příkon, U napětí (400 V), cosφ účiník.
Jaké jsou maximální provozní teploty vodičů s PVC izolací?
Maximální provozní teplota vodiče s PVC izolací je 70 °C.
Co znamená označení vodiče H07V-K?
H07V-K je harmonizovaný vodič s PVC izolací a ohebnou konstrukcí, pro 450/750 V.
Jaké jsou limity úbytku napětí v elektroinstalaci?
Úbytek napětí by neměl překročit 2 % u kritických spotřebičů a 4 % u běžných instalací.
Jak přepočítávací činitelé ovlivňují dimenzování?
Činitelé k_1, k_2 snižují dovolenou zatížitelnost vodiče dle teploty a seskupení kabelů.
Jaký je rozdíl mezi mědí a hliníkem při dimenzování vodičů?
Měď má vyšší vodivost, proto pro stejný proud potřebuje menší průřez než hliník.
Jak zjistit odpor vodiče pro výpočet úbytku napětí?
Odpor vodiče se počítá R_V = ρ × l / S, kde ρ je 0,0172 Ω·mm²/m pro měď, l délka, S průřez.
Jaký průřez vodiče je doporučený pro proud 32 A?
Pro proud 32 A se běžně používá průřez vodiče 6 mm² měděného vodiče podle tabulek dimenzování.
Jaký průřez vodiče zvolit pro proud 50 A?
Pro proud 50 A je doporučen průřez 10 mm² měděného vodiče, což zajistí bezpečný provoz i při delších trasách.
Jak správně vypočítat průřez vodiče podle délky a proudu?
Průřez vodiče se vypočítá podle vzorce S = (2 × ρ × I × L) / ΔU, kde ρ je odpor materiálu, I proud, L délka a ΔU přípustný úbytek napětí.
Jaké jsou základní kroky při dimenzování kabelu podle zatížení?
Nejprve stanovte maximální proud, pak vyberte průřez podle tabulek, zohledněte délku kabelu a případné korekční činitele.
Jaké přepočítávací činitele je potřeba zohlednit při dimenzování vodičů?
Zohledňují se činitele jako teplota okolí, počet vodičů v kabelu a způsob uložení, které mohou snížit přípustný proud o 10-30 %.
Jak se liší dimenzování vodičů z mědi a hliníku?
Hliníkové vodiče mají vyšší odpor, proto se pro stejný proud používá průřez o 1,5 až 2× větší než u mědi.
Jak správně použít tabulku průřezů vodičů podle proudu a materiálu?
Vyberte proudovou hodnotu, materiál vodiče a podle tabulky zvolte odpovídající průřez, přičemž zohledněte instalaci a teplotu.
Jak vypočítat úbytek napětí ve vodiči?
Úbytek napětí se vypočítá jako ΔU = I × R, kde I je proud a R odpor vodiče, přičemž odpor se určí podle délky a průřezu vodiče.
