Proudové chrániče představují základní prvek ochrany elektrických rozvodů proti úrazu elektrickým proudem a požáru. Správné zapojení v elektrickém rozvaděči a připojení ochranného vodiče zajišťují jejich spolehlivou funkci. Testovací tlačítko umožňuje pravidelné ověření provozuschopnosti různých typů proudových chráničů.
📌 To nejdůležitější
- Proudové chrániče odpojují obvod při unikajícím proudu nad 30 mA, 100 mA nebo 300 mA.
- Norma ČSN 33 2130 ed.4 stanovuje pravidla pro instalaci a vybavení proudových chráničů.

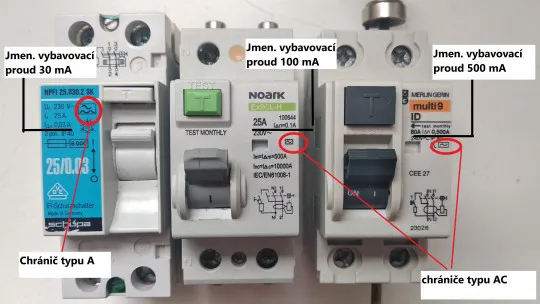

- Typ A chrániče detekují střídavé i pulzující stejnosměrné zbytkové proudy, vhodné pro moderní elektroniku.
- Vodiče PE se nesmí připojovat do proudového chrániče, jinak dochází k nežádoucímu vypínání.
- Pravidelné testování proudových chráničů je doporučeno v intervalech podle výrobce, obvykle jednou za 6 měsíců.
Funkce proudového chrániče a princip detekce unikajícího proudu
Proudový chránič funguje tak, že neustále sleduje rozdíl mezi proudem ve fázovém vodiči a nulovém vodiči elektrického obvodu. Tento rozdíl označujeme jako unikající proud, který proudový chránič detekuje pomocí součtového transformátoru. Jakmile unikající proud překročí nastavený práh, nazývaný vybavovací proud (obvykle 30 mA), chránič okamžitě přeruší napájení a tím zvyšuje bezpečnost elektrické instalace.

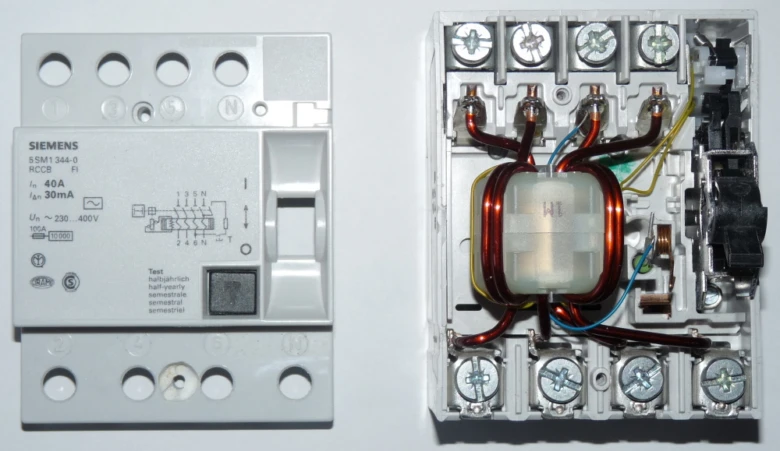

Součtový transformátor uvnitř proudového chrániče vyhodnocuje, zda součet proudů ve fázovém a nulovém vodiči je nulový. Pokud je rozdíl nulový, proudový obvod je v pořádku. Při poruše, například při úniku proudu na zem, se tento součet změní a chránič se spustí. Zapojení proudového chrániče do elektrického rozvaděče musí respektovat normu ČSN 33 2130 a správné připojení ochranného vodiče je nezbytné pro jeho funkčnost.
Testovací tlačítko slouží k ověření funkce chrániče bezprostředně po instalaci i během pravidelné údržby.
- Proudový chránič detekuje unikající proud nad hodnotou vybavovacího proudu
- Součtový transformátor vyhodnocuje rozdíl mezi fázovým a nulovým proudem
- Vybavovací proud určuje spouštěcí citlivost chrániče
- Testovací tlačítko umožňuje pravidelnou kontrolu funkčnosti
Jak funguje proudový chránič a jak ho zapojit
Proudový chránič se zapojuje vždy za hlavní jistič do elektrického rozvaděče, přičemž se musí správně připojit jak fázový, tak nulový vodič. Nevhodné zapojení může vést k nefunkčnosti nebo k nežádoucím výpadkům. Dodržení ČSN 33 2130 a použití odpovídajícího typu proudového chrániče podle charakteru instalace zajišťuje spolehlivý provoz.
Tip: Při výměně nebo instalaci proudového chrániče vždy zkontrolujte správné zapojení ochranného vodiče a proveďte test funkčnosti pomocí testovacího tlačítka, aby byla zachována bezpečnost provozu.
Správné zapojení proudového chrániče v elektrických rozvodech
Správné zapojení proudového chrániče v elektrických rozvodech je klíčové pro bezpečný provoz elektroinstalace a zajištění ochrany před úrazem elektrickým proudem. V elektrickém rozvaděči musí být vodiče připojeny přesně podle norem, aby proudový chránič správně reagoval na unikající proudy a odpojil vadný obvod.
Jak zapojit proudový chránič v elektrickém rozvaděči?
Proudový chránič se zapojuje tak, že všechny fázové vodiče a nulový vodič N procházejí jeho svorkami. Fázové vodiče se připojují do vstupních svorek chrániče, nulový vodič N pak do určené svorky označené N. Ochranný vodič PE se nikdy nepřipojuje do proudového chrániče, protože by to mohlo způsobit nežádoucí vypínání a selhání ochranné funkce. Správné barevné označení vodičů je modrá pro nulový vodič N, žlutozelená pro ochranný vodič PE a hnědá nebo černá pro fáze. Dodržení těchto pravidel zajišťuje správnou funkci a odpovídá požadavkům ČSN 33 2130.
Jaké jsou nejčastější chyby při zapojení proudového chrániče?
Mezi časté chyby patří připojení ochranného vodiče PE do proudového chrániče nebo spojování vodičů PE a N za chráničem. Tyto chyby vedou k nesprávnému vyhodnocení úniku proudu, což způsobuje opakované nežádoucí vypínání. Dalším problémem je nesprávné barevné označení nebo připojení vodičů, což snižuje bezpečnost instalace. Nesprávné zapojení může také ovlivnit vybavovací proud a tím i spolehlivost ochrany.
- Vodiče fází a nulový vodič N připojte pouze do svorek proudového chrániče
- Ochranný vodič PE připojte přímo do rozvaděče, ne přes chránič
- Zkontrolujte barevné označení vodičů před zapojením
- Dodržujte normu ČSN 33 2130 a typy proudových chráničů podle instalace
Tip: Pro správné zapojení proudového chrániče v rozvodech doporučuji konzultaci s kvalifikovaným elektrikářem, aby byla zajištěna bezpečnost a funkčnost celé instalace. Po instalaci vždy proveďte testovací tlačítko na chrániči, které ověřuje jeho schopnost odpojit obvod při úniku proudu.
Typy proudových chráničů a jejich specifické funkce
Typy proudových chráničů se liší především schopností detekovat různé druhy zbytkových proudů, což ovlivňuje jejich vhodnost pro konkrétní elektrické rozvody. Typ A proudového chrániče zachytává střídavé i pulzující stejnosměrné zbytkové proudy, což je zásadní pro bezpečnost moderních elektronických zařízení, například v domácích instalacích s častým výskytem frekvenčních měničů či LED osvětlení. Naopak typ B proudového chrániče slouží pro speciální aplikace, kde se vyskytují i hladké stejnosměrné proudy, například v průmyslových provozech nebo u dobíjecích stanic elektromobilů.
Volba správného typu proudového chrániče v elektrickém rozvaděči podle ČSN 33 2130 zohledňuje charakter spotřebičů a rizika. Nesprávné zapojení nebo nevhodný typ může vést k nežádoucím vybavením nebo naopak ke snížení ochrany. Použití testovacího tlačítka k ověření funkčnosti je nezbytné po instalaci a pravidelně během provozu.
| Typ proudového chrániče | Detekce zbytkových proudů | Použití |
|---|---|---|
| Typ A | Střídavé a pulzující stejnosměrné | Domácí elektroinstalace, elektronika |
| Typ B | Střídavé, pulzující i hladké stejnosměrné | Průmysl, dobíjecí stanice elektromobilů |
| Typ AC | Pouze střídavé | Jednoduché instalace bez elektroniky |
Jaká je funkce a význam proudového chrániče v el. instalaci
Proudový chránič sleduje rozdíl mezi proudy v ochranném vodiči a vodiči fázovými. Při překročení nastaveného vybavovacího proudu přeruší napájení, čímž zvyšuje bezpečnost a snižuje riziko úrazu elektrickým proudem.
Správné zapojení vodičů a časté chyby při instalaci proudových chráničů
Při zapojování proudového chrániče v elektrickém rozvaděči se často vyskytují chyby, které ohrožují bezpečnost a spolehlivost celé instalace. Jednou z nejčastějších chyb je připojení ochranného vodiče PE přímo do proudového chrániče, což způsobuje nežádoucí vypínání zařízení. Proudový chránič totiž sleduje proudový rozdíl mezi vodiči fáze a neutrálu (N); zapojení PE do tohoto okruhu narušuje správnou funkci.
Dalším častým problémem je spojování vodičů PE a N za proudovým chráničem, což vede k poruchám a nesprávnému vybavení. Tento postup je nekorektní a nevyhovuje požadavkům ČSN 33 2130. Navíc proudové chrániče nejsou určeny pro použití v síti TN-C, kde vodič PEN kombinuje funkce PE i N, což může způsobit vážné bezpečnostní riziko.
Jaké jsou nejčastější chyby při zapojení proudového chrániče
- Připojení ochranného vodiče PE do vstupu nebo výstupu proudového chrániče
- Spojování vodiče PE s neutrálem (N) za proudovým chráničem
- Instalace proudového chrániče do sítě TN-C bez oddělených vodičů PE a N
- Použití nevhodného typu proudového chrániče s nesprávným vybavovacím proudem
- Nedostatečné otestování funkčnosti pomocí testovacího tlačítka po instalaci
Při výměně a zapojení proudového chrániče je nezbytné dodržovat platné normy a doporučuji konzultaci s kvalifikovaným elektrikářem. Správné zapojení zajišťuje spolehlivou funkci chrániče a maximální ochranu před úrazem elektrickým proudem.
Testování a údržba proudových chráničů pro bezpečný provoz
Testování a údržba proudových chráničů patří mezi základní kroky pro zajištění bezpečného provozu elektrické instalace v domácnosti či jiných objektech. Správná funkčnost těchto zařízení chrání před úrazem elektrickým proudem a předchází vzniku požárů způsobených unikajícími proudy.
Jak testovat proudový chránič a proč je to důležité?
Pravidelné testování proudového chrániče pomocí testovacího tlačítka by se mělo provádět minimálně jednou za 6 měsíců. Testovací tlačítko simuluje únik proudu, čímž ověřuje schopnost chrániče detekovat poruchu a správně odpojit elektrický obvod. Tato kontrola potvrzuje funkčnost proudového chrániče a jeho schopnost ochránit uživatele před úrazem elektrickým proudem a předejít poškození elektrického rozvaděče. Norma ČSN 33 2130 doporučuje tento interval testování jako součást pravidelné údržby. Bez pravidelné kontroly se může chránič stát nefunkčním, což výrazně snižuje bezpečnost celé elektrické instalace.
Jaká je doporučená frekvence údržby proudových chráničů?
Výrobci a norma ČSN 33 2130 doporučují provádět údržbu a testování proudových chráničů nejméně jednou za 6 měsíců. Údržba zahrnuje:
- Kontrolu funkčnosti – pomocí testovacího tlačítka ověřit správnou reakci chrániče.
- Čištění – odstranit prach a nečistoty z elektrického rozvaděče, které by mohly ovlivnit kontakt.
- Výměnu vadných zařízení – pokud chránič nereaguje správně, je nutná jeho výměna odborníkem.
- Kontrolu připojení ochranného vodiče – zajistit pevné a správné zapojení v souladu s platnými normami.
Tip: Po každém testování je nutné chránič znovu spojit do elektrické sítě a ověřit, že se rozvod obnovil. Nedostatečná údržba může vést k selhání zařízení v kritické situaci.
Normy, výběr a aplikace proudových chráničů v různých typech sítí
Norma a standardy významně ovlivňují instalaci a funkci proudových chráničů v elektrických rozvodech. Pro správné zapojení a provoz je nezbytné respektovat pravidla uvedená v ČSN 33 2130 ed.4 a zohlednit typ použité elektrické sítě.
Norma ČSN 33 2130 ed.4 a její význam
Norma ČSN 33 2130 ed.4 stanovuje technické požadavky na instalaci proudových chráničů v domácích a průmyslových rozvodech. Zahrnuje také maximální hodnoty vybavovacího proudu, které jsou klíčové pro bezpečnost systému. Dodržování této normy je nutné pro ověření správné funkce a bezpečnosti elektroinstalace.
Přepočítací koeficienty a jejich aplikace
Přepočítací koeficienty umožňují správný výběr proudového chrániče podle typu instalace a hodnoty proudu v obvodu. Tyto koeficienty upravují citlivost chrániče tak, aby odpovídala reálným podmínkám a minimalizovala falešné vybavení. Výběr chrániče bez zohlednění koeficientů může vést k neefektivní ochraně nebo častému vypínání.
Vliv typu sítě na funkci a zapojení chráničů
Proudové chrániče jsou kompatibilní s elektrickou sítí TN-S, kde je ochranný vodič oddělen od nulového vodiče. Naproti tomu síť TN-C slučuje ochranný a nulový vodič do jednoho, což znemožňuje správnou funkci chrániče. Síť IT představuje specifický případ, kdy je nutná individuální konzultace, protože ovlivňuje způsob zapojení a testování chráničů.
| Typ elektrické sítě | Kompatibilita s proudovým chráničem | Poznámka |
|---|---|---|
| TN-S | Ano | Oddělený ochranný vodič |
| TN-C | Ne | Sloučený ochranný a nulový vodič |
| IT | Podmíněně | Vyžaduje speciální řešení |
Tip: Při instalaci proudového chrániče v elektrickém rozvaděči podle platných norem vždy ověřte typ vaší sítě a správný výběr zařízení, aby byla zajištěna maximální bezpečnost a funkčnost. Konzultace s odborníkem pomůže předejít běžným chybám a zajistí správné zapojení.
Časté dotazy
Jak často je třeba testovat proudový chránič?
Pravidelné testování pomocí testovacího tlačítka se doporučuje provádět alespoň každých 6 měsíců, aby byla zajištěna správná funkce a bezpečnost.
Jak zapojit vodič PE při instalaci proudového chrániče?
Vodič PE (ochranný) se nesmí připojovat do proudového chrániče; musí být veden samostatně, aby se zabránilo nežádoucímu vypínání.
Co znamená vybavovací proud u proudového chrániče?
Vybavovací proud je hodnota unikajícího proudu (například 30 mA), při které chránič automaticky vypne ochranný obvod.
Je možné použít proudový chránič v síti TN-C?
Ne, proudové chrániče nejsou kompatibilní s elektrickou sítí TN-C, protože vodič PEN není rozdělen na PE a N.
Jaký typ proudového chrániče je vhodný pro moderní elektroniku?
Typ A proudových chráničů detekuje střídavé i pulzující stejnosměrné proudy a je vhodný pro moderní elektronická zařízení.
Co dělat při nežádoucím vypínání proudového chrániče?
Častou příčinou je nesprávné zapojení vodičů PE a N nebo připojení PE do chrániče; je nutné zkontrolovat a opravit zapojení podle norem.
Jaké jsou základní typy proudových chráničů?
Základní typy jsou AC (střídavé proudy), A (střídavé a pulzující stejnosměrné proudy) a B (speciální stejnosměrné proudy pro průmysl).
Co je to norma ČSN 33 2130 ed.4?
Je to česká norma, která stanovuje technické požadavky a pravidla pro instalaci a provoz elektrických rozvodů včetně proudových chráničů.
Jak správně zapojit třífázový proudový chránič?
Všechny tři fáze a nulový vodič N se připojují do chrániče; vodič PE se připojuje mimo chránič, podle přesného schématu zapojení.
Jaký je rozdíl mezi vodiči N a PE?
Vodič N je nulový vodič sloužící k návratu proudu, vodič PE je ochranný vodič zajišťující bezpečnost při poruše izolace.
Jaký je správný postup při zapojení vodiče N do proudového chrániče?
Vodič N se připojuje na svorku označenou N na vstupu proudového chrániče, přičemž je důležité dodržet správnou polaritu a pořadí fází, aby chránič správně fungoval.
Jaké chyby jsou nejčastější při instalaci proudového chrániče v domácí elektroinstalaci?
Mezi časté chyby patří zaměnění vodičů PE a N za proudovým chráničem, nesprávné připojení fází nebo nepřipojení testovacího tlačítka, což může vést k nefunkčnosti zařízení.
Jak funguje testovací tlačítko na proudovém chrániči a proč je důležité ho pravidelně používat?
Testovací tlačítko simuluje únik proudu a spouští vybavení chrániče; pravidelným testováním (minimálně jednou za 3 měsíce) se ověřuje správná funkce zařízení.
Jaký je rozdíl ve schématu zapojení jednofázového a třífázového proudového chrániče?
Jednofázový chránič má vstup a výstup pro jednu fázi a nulový vodič, zatímco třífázový chránič obsahuje tři fáze a nulový vodič, všechny musí být připojeny správně podle označení.
Jaká je role proudového chrániče v ochraně před elektrickým úrazem v bytové instalaci?
Proudový chránič detekuje rozdíl mezi proudem ve fázovém a nulovém vodiči nad 30 mA a během 30 ms odpojí obvod, čímž zabraňuje úrazu elektrickým proudem.
