Správné zapojení vypínačů v domácí elektroinstalaci vyžaduje znalost barevného značení vodičů a použití vhodných typů, například dvojtý vypínač 6+6. Moderní bezšroubové svorky usnadňují montáž a zvyšují bezpečnost celého systému. Dodržení přesných postupů minimalizuje riziko závad a zajistí spolehlivý provoz osvětlení.
📝 Ve zkratce
- Jednopólový vypínač řazení č.1 ovládá jeden světelný okruh z jednoho místa.
- Schodišťový vypínač řazení č.6 umožňuje ovládání světla ze dvou míst, často na schodišti nebo chodbě.
- Při zapojení se doporučuje vodiče odizolovat na délku přibližně 12 mm pro správné připojení.
- Pro světelné obvody se běžně používá kabel CYKY-J 3×1,5 mm², pro zásuvky CYKY-J 3×2,5 mm².
- Vypínače s doutnavkou vyžadují připojení nulového vodiče (N) pro správnou funkci signalizace.
Jak zapojit jednopólový vypínač (řazení č.1) krok za krokem
Zapojení jednopólového vypínače v domácí elektroinstalaci vyžaduje přesný postup včetně správného odizolování vodičů a respektování barevného značení. Jednopólový vypínač řazení č.1 ovládá jeden světelný okruh a kabel CYKY-J 3×1,5 mm² je pro takové zapojení standardem. Návod na zapojení vypínače v bytě zahrnuje přípravu vodičů, jejich správné připojení a kontrolu funkčnosti.
Jak správně odizolovat vodiče pro jednopólový vypínač
Odizolování vodičů na délku 12 mm je nezbytné pro pevné a bezpečné připojení k jednopólovému vypínači řazení č.1. Nejvhodnější nástroj je speciální odizolovač, který odstraní izolaci bez poškození měděného jádra vodiče. Příliš krátké odizolování ztíží kontakt, naopak příliš dlouhé může způsobit zkrat nebo mechanické poškození. Vodiče z kabelu CYKY-J 3×1,5 mm² se připravují individuálně, vždy s důrazem na čistotu a rovný konec vodiče před zasunutím do svorky vypínače. Takový postup minimalizuje riziko uvolnění vodiče v bezšroubových svorkách elektroinstalace.
Barevné značení vodičů při zapojení jednopólového vypínače
Při zapojení jednopólového vypínače je nutné dodržovat barevné značení vodičů podle platných českých norem. Fázový vodič, který se připojuje na vstup vypínače, má obvykle hnědou nebo černou barvu. Nulák je modrý a ochranný vodič zelenožlutý, tyto vodiče se do vypínače nepřipojují, ale pokračují přímo ke světlu nebo rozvodnici. Dodržování barevného značení výrazně zvyšuje bezpečnost a usnadňuje pozdější revize či servis elektroinstalace v TN-C síti. Zvláštní pozornost je třeba věnovat zapojení dvojtého vypínače 6+6 nebo vypínače s doutnavkou, kde se barevné kódy mohou mírně lišit.
Postup zapojení jednopólového vypínače řazení č.1 krok za krokem
- Příprava vodičů – odizolujte vodiče z kabelu CYKY-J 3×1,5 mm² na délku 12 mm pomocí odizolovače.
- Identifikace vodičů – rozlište fázový (hnědý/černý), nulový (modrý) a ochranný (zelenožlutý) vodič podle barevného značení.
- Připojení fázového vodiče – zapojte fázový vodič do vstupní svorky jednopólového vypínače řazení č.1.
- Připojení výstupního vodiče – druhý vodič připojte do výstupní svorky vypínače, vede ke světlu.
- Kontrola zapojení – zkontrolujte pevnost spojů a správnost zapojení, případně použijte zkoušečku.
- Montáž vypínače – upevněte vypínač do elektroinstalační krabice a nasaďte kryt.
Tip: Při zapojení vypínače 6 nebo použití bezšroubových svorek elektroinstalace je nezbytné dodržet správné odizolování a pevné zasunutí vodičů, aby nedocházelo k přehřívání nebo zkratům.
Zapojení schodišťového vypínače (řazení č.6) a křížových vypínačů (řazení č.7)
Zapojení vypínačů pro ovládání světla ze dvou a více míst vyžaduje správné použití schodišťového a křížového vypínače. Tyto prvky elektroinstalace podle českých norem umožňují efektivní a bezpečné řízení osvětlení v domácnosti, a to i v sítích TN-C s použitím barevného značení vodičů a bezšroubových svorek.
Zapojení schodišťového vypínače řazení č.6
Schodišťový vypínač, označovaný také jako řazení č.6, umožňuje ovládání jednoho světla ze dvou míst. V tomto zapojení se používají tři vodiče, z nichž dva jsou tzv. přepínací a jeden fáze. Správné barevné značení vodičů a použití bezšroubových svorek elektroinstalace usnadňují montáž a minimalizují riziko chyb. Tento typ vypínače je typický pro schodiště a chodby, kde je potřeba ovládat osvětlení z obou konců prostoru.
| Vodič | Funkce | Barva podle normy |
|---|---|---|
| Fázový vodič | Napájení vypínače | Hnědá |
| Přepínací vodič | Propoj mezi vypínači | Černá, šedá |
| Výstupní vodič | Spojení ke světlu | Modrá (nulový vodič) není součástí vypínače |
Tip: Pro snadnější zapojení vypínače 6 doporučuji použít dvojtý vypínač 6+6, který kombinuje dva samostatné obvody v jednom přístroji.
Zapojení křížových vypínačů řazení č.7
Křížový vypínač řazení č.7 slouží k ovládání světla ze tří a více míst. V elektroinstalaci se k němu připojují dva nebo více schodišťových vypínačů řazení č.6. Tento systém vyžaduje propojení vodičů mezi vypínači podle schématu, které zahrnuje přepínací vodiče vedoucí mezi vypínači. Použití křížových vypínačů umožňuje flexibilní ovládání osvětlení v rozsáhlejších prostorách.
- Zapojení vyžaduje minimálně tři vodiče mezi vypínači
- Křížový vypínač má čtyři svorky pro přepínací vodiče
- Vždy dodržujte barevné značení vodičů pro jejich správnou identifikaci
Pro detailní schéma zapojení dvou vypínačů na jedno světlo a více bodů doporučuji nahlédnout do zdrojů Ministerstva zemědělství ČR na https://eagri.cz/public/web/mze/, kde jsou uvedeny normy a podrobná schémata.
Tip: Při zapojení vypínače s doutnavkou je třeba počítat s přídavným vodičem pro indikaci stavu světla.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Použití a zapojení dvojtých vypínačů (řazení č.5b) pro ovládání více světel
Dvojtý vypínač řazení č.5b umožňuje samostatné ovládání dvou světelných okruhů v domácí elektroinstalaci. Tento typ vypínače je vhodný například pro místnosti s více světelnými zdroji, kde je potřeba nezávislé zapínání a vypínání.
Správné zapojení vypínače 6+6 vyžaduje respektování barevného značení vodičů a použití bezšroubových svorek elektroinstalace, které zjednodušují montáž a zvyšují bezpečnost. V TN-C síti je nutné dbát na správné oddělení fázových vodičů.
Rozdíl oproti jednopólovému vypínači spočívá v počtu ovládaných okruhů – dvojtý vypínač má dvě páky a umožňuje samostatné zapojení dvou světelných okruhů. Schéma zapojení vypínače 6+6 zahrnuje připojení dvou fází na vstupy a výstupy do samostatných světelných obvodů.
- Vstupní fáze připojte na společné svorky vypínače
- Výstupní vodiče vedou k jednotlivým světelným okruhům
- Použijte barevné značení pro snadnější identifikaci
- Vždy zajistěte bezpečnost při montáži elektroinstalace
Jak správně zapojit první vypínač v řadě
První vypínač v řadě musí být připojen tak, aby správně přepínal fázi do jednotlivých světelných okruhů. To platí i pro zapojení vypínače 6 7 7 6 v elektroinstalaci, kde je důležité dodržet správné pořadí vodičů a pevné spojení pomocí bezšroubových svorek.
Barevné značení vodičů a správný výběr kabelů v domácí elektroinstalaci
Barevné značení vodičů je základním pravidlem pro bezpečné zapojení vypínačů v domácí elektroinstalaci. Vodič L (fázový) má barvu černou, hnědou nebo šedou, vodič N (nulový) je světle modrý a ochranný vodič PE je zelenožlutý. V TN-C sítích se používá vodič PEN, který kombinuje funkce nulového a ochranného vodiče. Pro světelné obvody se doporučuje kabel CYKY-J 3×1,5 mm², který umožňuje zapojení vypínače s třemi vodiči. Pro zásuvky je vhodný robustnější kabel CYKY-J 3×2,5 mm². Použití bezšroubových svorek elektroinstalace zjednodušuje připojení a zvyšuje bezpečnost.
Tabulka barevného značení vodičů a doporučených kabelů
| Vodič | Barva vodiče | Doporučený kabel | Použití |
|---|---|---|---|
| L (fázový) | černá, hnědá, šedá | CYKY-J 3×1,5 mm² | světelné obvody, vypínače |
| N (nulový) | světle modrá | CYKY-J 3×1,5 mm² | světelné obvody, zásuvky |
| PE (ochranný) | zelenožlutá | CYKY-J 3×1,5 mm² | ochrana, uzemnění |
Tipy pro zapojení vypínače s třemi vodiči zahrnují správné rozlišení barev a použití vhodného kabelu, což minimalizuje chyby při zapojení vypínače v domácí elektrice. Pokyny pro zapojení jednopólového vypínače v bytě vždy vyžadují respektování těchto barevných standardů.
Postupy zapojení vypínačů s bezšroubovými svorkami
Bezšroubové svorky představují efektivní způsob zapojení vypínačů v domácí elektroinstalaci, zejména u typů jako zapojení vypínače 6 nebo dvojtého vypínače 6+6. Tento systém umožňuje rychlé a bezpečné připojení vodičů bez nutnosti utahování šroubů. Vodiče je třeba odizolovat na délku 12 mm a při zasunutí do svorky zajistit jejich pevné držení, což je klíčové pro spolehlivost a bezpečnost celé instalace.
Při použití bezšroubových svorek elektroinstalace je nutné respektovat barevné značení vodičů, zejména v TN-C síti elektroinstalace, aby nedošlo k chybám při zapojení. Pevnost připojení vodiče ve svorce lze kontrolovat lehkým tahem, přičemž volné vodiče signalizují nutnost opětovného připojení.
Postup zapojení vypínače s doutnavkou
- Odizolujte vodiče na 12 mm podle doporučení výrobce
- Vložte vodiče do bezšroubových svorek dle barevného značení
- Zkontrolujte pevnost připojení tahem za vodič
- Připojte vypínač s doutnavkou podle schématu, aby správně indikoval stav osvětlení
Tip: Pro zapojení vypínače s třemi vodiči je nezbytné přesně dodržet schéma zapojení dvou vypínačů na jedno světlo, aby nedošlo k záměně fází a nulových vodičů.
Zapojení vypínače s doutnavkou – princip a praktický návod
Zapojení vypínače s doutnavkou vyžaduje správné připojení nulového vodiče N, což je zásadní rozdíl oproti klasickému vypínači. Doutnavka v tomto typu vypínače slouží jako indikátor stavu světla a rozlišuje se na signalizační a orientační. Signalizační doutnavka svítí při sepnutém vypínači, tedy když je světlo zapnuto, zatímco orientační doutnavka osvětluje vypínač při jeho vypnutí, což usnadňuje jeho nalezení ve tmě.
Postup zapojení vypínače s doutnavkou
- Připravte si elektroinstalační kabely CYKY-J s barevným značením vodičů podle normy TN-C.
- Připojte fázi (L) a nulový vodič (N) do bezšroubových svorek vypínače s doutnavkou.
- Pro dvojtý vypínač 6+6 dbejte na správné zapojení obou částí podle schématu výrobce.
- Zkontrolujte pevnost a správnost připojení, aby nedocházelo k jiskření nebo přehřívání.
- Vždy respektujte bezpečnost při montáži elektroinstalace a v případě nejistoty konzultujte odborníka.
Tip: Správné zapojení vypínače s doutnavkou zvyšuje komfort ovládání osvětlení a zároveň minimalizuje riziko nesprávného zapojení v domácí elektroinstalaci.
Bezpečnostní opatření a zásady montáže vypínačů v domácnosti
Montáž vypínačů v domácí elektroinstalaci vyžaduje důsledné dodržování bezpečnostních pravidel a správné použití nářadí. Nesprávný postup může vést k poruchám nebo nebezpečným situacím, proto je nutné instalaci vždy svěřit oprávněné osobě a použít vhodné pomůcky.
Nejčastější chyby při zapojení vypínače
Mezi chyby při zapojení vypínače v domácí elektrice patří především nesprávné barevné značení vodičů, které může vést k záměně fáze a nulového vodiče v TN-C síti elektroinstalace. Dalším častým problémem je nedostatečné utažení vodičů, zvláště u bezšroubových svorek elektroinstalace, což zhoršuje kontakt a způsobuje jiskření.
- Použití nevhodného nebo neizolovaného montážního nářadí
- Připojení vodičů na nesprávné svorky (např. u vypínače 6 nebo dvojtého vypínače 6+6)
- Ignorování potřeby odpojení elektřiny před započetím práce
Tip: Správné zapojení vypínače s doutnavkou vyžaduje přesné rozlišení vodičů a správné umístění odporů, aby indikace fungovala bez závad.
Doporučené nářadí pro montáž vypínačů v domácí elektroinstalaci

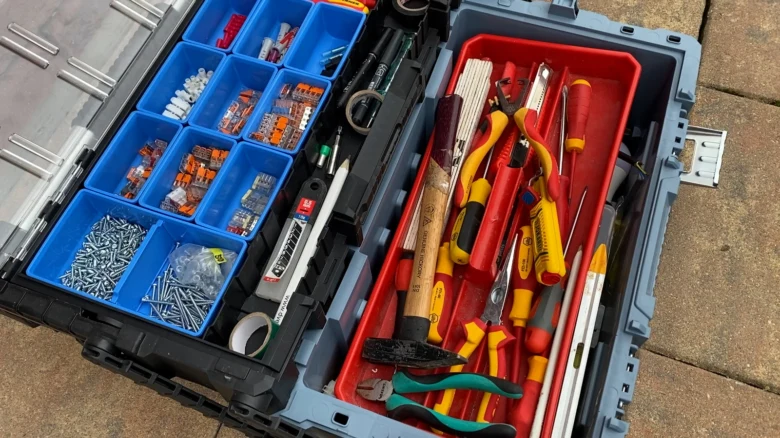

Pro správné zapojení vypínačů v domácí elektroinstalaci je nezbytné používat vhodné montážní nářadí. Šroubovák s izolovanou rukojetí chrání před úrazem elektrickým proudem a usnadňuje práci s bezšroubovými svorkami elektroinstalace. Odizolovač umožňuje přesné odstranění izolace z elektroinstalačních kabelů CYKY-J bez poškození vodičů, což je zásadní při zachování barevného značení vodičů. Zkoušečka napětí slouží k ověření odpojení elektřiny před zahájením montáže, což je základní bezpečnostní opatření při zapojení vypínače 6 i dvojtého vypínače 6+6 v TN-C síti elektroinstalace.
- Izolovaný šroubovák pro bezpečnou manipulaci s kontakty
- Odizolovač kabelů pro přesné odstranění izolace
- Kleště pro ohýbání a fixaci vodičů
- Zkoušečka napětí k ověření beznapěťového stavu před prací
Zapojení vypínačů v domácí elektroinstalaci krok za krokem
Použití správného nářadí minimalizuje chyby při zapojení vypínače v domácí elektrice, například nesprávné připojení vodičů nebo poškození svorek.
Údržba a řešení běžných problémů s vypínači
Údržba vypínačů v domácí elektroinstalaci zásadně ovlivňuje jejich spolehlivost a bezpečnost provozu. Špatná údržba způsobuje poruchy vypínačů, které se projevují například jiskřením nebo výpadky kontaktů. Tyto problémy často souvisejí s chybným zapojením vypínače v domácí elektrice, zejména pokud nebylo respektováno barevné značení vodičů nebo správné použití bezšroubových svorek elektroinstalace.
Pravidelná kontrola upevnění vypínače a těsnosti spojů zabrání zbytečným poruchám. Mezi nejčastější chyby patří také nesprávné zapojení dvojtého vypínače 6+6 či vypínače s doutnavkou. Výhody správného zapojení vypínačů v domácnosti zahrnují nižší riziko zkratů a bezpečnější provoz celé TN-C sítě elektroinstalace.
- Kontrola upevnění vypínače a stavu krytu
- Ověření správného zapojení podle schématu zapojení vypínačů v domácí elektroinstalaci krok za krokem
- Výměna poškozených dílů pouze odborníkem
- Dodržování barevného značení vodičů a použití vhodných svorek
Tip: Při zapojení vypínače 6 7 7 6 v elektroinstalaci je nutné přesně dodržet schéma, aby se předešlo závadám a bylo zajištěno bezpečné užívání.
Specifika zapojení v sítích TN-C a TN-C-S a jejich vliv na instalaci
V síti TN-C se vodič PEN kombinuje funkce ochranného a nulového vodiče a je označen zelenožlutou barvou. Tento fakt výrazně ovlivňuje zapojení vypínačů, zejména pokud jde o bezpečnost a správné připojení vodičů. Na rozdíl od TN-C obsahuje síť TN-C-S samostatné vodiče L (fázový), N (nulový) a PE (ochranný), každý s jasně definovaným barevným značením – hnědá, modrá a zelenožlutá. Rozlišení těchto vodičů usnadňuje správné a bezpečné zapojení vypínače, včetně situací, kdy je třeba použít zapojení vypínače se třemi vodiči.
Tabulka základního barevného značení vodičů podle typu sítě:
| Typ sítě | Vodič | Barva vodiče |
|---|---|---|
| TN-C | PEN | zelenožlutá |
| TN-C-S | L | hnědá |
| TN-C-S | N | modrá |
| TN-C-S | PE | zelenožlutá |
Tipy pro zapojení vypínače s třemi vodiči zahrnují správnou identifikaci vodičů a respektování bezpečnostních zásad, aby nedocházelo k nebezpečným zkratům nebo zpětným proudům. Při instalaci v síti TN-C-S je nutné zachovat oddělení vodičů PE a N, což zvyšuje bezpečnost i funkčnost vypínače, například u modelů jako je dvojtý vypínač 6+6 nebo vypínač s doutnavkou.
Praktický návod na zapojení dvou vypínačů na jedno světlo
Pro spolehlivý provoz je nezbytné správně zapojit vodiče podle schématu a dodržet barevné značení. Vhodné použití bezšroubových svorek elektroinstalace může výrazně urychlit montáž a zvýšit spolehlivost spoje. Vždy je třeba respektovat platné normy a dbát na bezpečnost, zvláště při práci v síti TN-C, kde je kombinovaný vodič PEN kritický.
Správné zapojení vypínače v bytě nejen zajišťuje funkčnost, ale především bezpečnost uživatelů a ochranu před riziky elektrického úrazu.
Časté dotazy
Jak se zapojuje jednopólový vypínač?
Odizolujte vodiče na délku přibližně 12 mm, připojte fázi (L) na vstup vypínače a výstupní vodič k osvětlení, dodržujte barevné značení vodičů.
Jak zapojit vypínač s doutnavkou?
Připojte fázový vodič na vypínač, nulový vodič (modrý) na doutnavku uvnitř vypínače, doutnavka signalizuje stav zapnutí nebo orientaci ve tmě.
Jak zapojit vypínač řazení č.6 pro ovládání světla ze dvou míst?
Použijte dva vypínače řazení č.6, propojte je vodiči podle schématu s přepínacími kontakty, umožníte ovládání světla z obou konců schodiště.
Jak funguje zapojení křížového vypínače řazení č.7?
Křížový vypínač se instaluje mezi dva vypínače řazení č.6 a umožňuje ovládání světla ze tří a více míst přepínáním vodičů mezi sebou.
Jaké jsou bezpečnostní zásady při montáži vypínačů?
Před montáží vždy odpojte elektřinu, používejte izolované nářadí, instalaci provádějte pouze oprávněné osoby s platným oprávněním.
Jaký kabel je vhodný pro světelné obvody v domácí elektroinstalaci?
Pro světelné obvody se doporučuje kabel CYKY-J 3×1,5 mm², který splňuje české normy a zajišťuje bezpečný přenos proudu.
Jak správně odizolovat vodiče pro připojení do vypínače?
Odizolujte vodič na délku přibližně 12 mm, aby se zajistil pevný a bezpečný kontakt ve svorce nebo bezšroubové objímce.
Jaké jsou nejčastější chyby při zapojení vypínače?
Chyby zahrnují nesprávné barevné značení vodičů, nedostatečné utažení svorek a špatné propojení vodičů, což může vést k poruchám a nebezpečí.
Jaké nářadí je potřeba pro montáž vypínačů?
Základní vybavení zahrnuje izolovaný šroubovák, kleště, odizolovač a zkoušečku napětí pro bezpečné a efektivní provedení práce.
Jak pečovat o vypínače a co dělat při problémech?
Pravidelně kontrolujte upevnění vodičů, vyhýbejte se vlhkosti, při jiskření nebo výpadcích kontaktů konzultujte odborníka.
Jak zapojit první vypínač v řazení 6+6 pro ovládání světla ze dvou míst?
První vypínač v řazení 6+6 se zapojuje tak, že do něj přivedete fázi a propojujete ji přes přepínací kontakty na druhý vypínač; konkrétně je potřeba správně připojit vodiče do svorek označených L a 1, 2.
Jak správně zapojit vypínač s třemi vodiči podle schématu?
Při zapojení vypínače s třemi vodiči je nutné identifikovat fázi, nulák a ochranný vodič a připojit je do odpovídajících svorek, přičemž fáze jde na svorku L, a dva vodiče spínače na svorky označené 1 a 2.
