Zapojení vypínače světla vyžaduje přesné dodržení zásad elektroinstalace a správné barevné značení vodičů. Správná montáž nejen zajistí funkčnost, ale především bezpečnost celé instalace. Seznámení s typy vypínačů a postupem připojení usnadní každou domácí opravu či rekonstrukci.
Stručně a jasně
- Bezpečné zapojení vypínače vyžaduje vždy vypnutí přívodu elektřiny a ověření zkoušečkou napětí.
- Jednopólový vypínač (řazení č.1) slouží k ovládání světla z jednoho místa, schodišťový (řazení č.6) z dvou míst.
- Správné barevné značení vodičů: fázový vodič hnědý/černý, nulák modrý, ochranný žlutozelený.
- Po instalaci je nutné pevně utáhnout svorky a zkontrolovat funkčnost před zapnutím jističe.
- Záruka na vypínače bývá 3 až 5 let, doporučuje se montáž kvalifikovaným elektrikářem.
Jak bezpečně připravit elektroinstalaci před zapojením vypínače
Před zapojením vypínače na elektrický kabel je nutné vypnout hlavní jistič nebo proudový chránič, který zabezpečí odpojení napájení celého obvodu. Následně je třeba použít zkoušečku napětí k ověření, že v daných vodičích skutečně není elektrický proud. Tento postup eliminuje riziko úrazu elektrickým proudem a je základním bezpečnostním opatřením před manipulací s elektroinstalací.
Při přípravě elektroinstalace je nezbytné správně identifikovat barevné značení vodičů. Fázový vodič (L) bývá hnědý nebo černý a připojuje se na levý kontakt vypínače. Modrý vodič představuje nulák (N) a nesmí být zapojen přímo do vypínače, ale pouze ke svorkám svítidla. Ochranný vodič (PE) má žlutozelenou izolaci a musí být připojen na zemnící kolík svítidla; jeho délka by měla být o 2 až 3 cm delší než ostatních vodičů, aby při vytržení kabelu zůstal připojen.
Volba vhodného typu vypínače závisí na požadovaném způsobu ovládání světelného okruhu. Jednopólový vypínač (řazení č.1) slouží k ovládání světla z jednoho místa, schodišťový vypínač (řazení č.6) umožňuje ovládání ze dvou míst a křížový vypínač (řazení č.7) pak z více než dvou míst. Pro venkovní instalace je nutné použít vypínače s krytím minimálně IP44, které zajišťují ochranu proti vlhkosti a prachu.
Při zapojení vypínače je důležité pevně utáhnout šrouby svorek, aby vodiče neměly možnost povolit nebo se uvolnit. Odizolované části vodičů nesmí být delší než 8 mm a nesmí se dotýkat jiných vodičů či kovových částí mimo svorkovnici. Kabely je třeba vést tak, aby nedošlo k jejich zlomení nebo poškození izolace.
Po dokončení zapojení je nutné zkontrolovat správnost připojení podle schématu a ověřit funkčnost vypínače před opětovným zapnutím jističe. Doporučuje se, aby všechny zásahy do elektroinstalace prováděla osoba s elektrotechnickým vzděláním a platnou vyhláškou, a po větších úpravách zajistit revizi elektroinstalace revizním technikem.
Tipy a rady pro zapojení vypínače světla doma
- Používejte zkoušečku napětí k ověření odpojení obvodu před každou manipulací.
- Dodržujte barevné značení vodičů: hnědý/černý pro fázi, modrý pro nulák, žlutozelený pro ochranu.
- Pevně utahujte svorky, aby nedocházelo k uvolnění vodičů během provozu.
- Pro ovládání světla ze dvou míst použijte schodišťové vypínače řazení 6, správně podle schématu.
- Venkovní vypínače instalujte s krytím minimálně IP44 pro zvýšenou ochranu proti vlhkosti.
- Po zapojení vždy proveďte kontrolu funkčnosti před zapnutím jističe.
Typy vypínačů a jejich správné použití v domácnosti
V domácí elektroinstalaci se uplatňuje několik typů vypínačů, které se liší funkcí i způsobem zapojení. Správný výběr vypínače odpovídá potřebám ovládání světla v konkrétním prostoru a usnadňuje jeho komfortní používání. Níže jsou popsány základní typy vypínačů včetně příkladů jejich použití a souvisejícího řazení.
Jak vybrat správný typ vypínače pro konkrétní místnost?
Výběr vypínače závisí na tom, z kolika míst chcete ovládat světlo a jaká je funkce místnosti. Jednopólový vypínač (řazení č.1) umožňuje jednoduché zapnutí a vypnutí světla z jednoho místa, což je ideální pro menší místnosti nebo samostatné prostory. Schodišťový vypínač (řazení č.6) slouží k ovládání osvětlení ze dvou různých míst, například na začátku a konci chodby či schodiště. Pro delší chodby nebo místnosti s více vstupy je vhodné použít křížový vypínač (řazení č.7), který umožňuje ovládání světla z více než dvou míst.
Co znamenají čísla řazení vypínačů a jak je využít?
Čísla řazení představují standardizovaný způsob zapojení vypínačů podle normy ČSN. Řazení č.1 označuje jednopólový vypínač, který ovládá světlo z jednoho místa. Řazení č.6 je typické pro schodišťový vypínač, který používá dva přepínače pro ovládání světla ze dvou míst. Řazení č.7 patří křížovému vypínači, jenž umožňuje přidání dalších ovládacích míst mezi dvěma schodišťovými vypínači. Správné pochopení řazení usnadňuje sestavení funkčního schématu zapojení vypínače pro začátečníky i zkušené elektrikáře.
Jaké jsou nejčastější použití jednotlivých typů vypínačů v domácnosti?
Jednopólový vypínač se nejčastěji využívá v obytných místnostech, kde stačí ovládání světla z jednoho místa. Schodišťový vypínač najde uplatnění na chodbách a schodištích, kde je potřeba ovládat osvětlení ze dvou vstupních bodů. Křížový vypínač se používá ve větších prostorách, například v dlouhých halách nebo pokojích s více dveřmi, kde je komfortní ovládání světla z několika míst. Dvojité vypínače umožňují ovládání dvou světelných okruhů z jednoho místa, zatímco lustrové vypínače jsou vhodné pro zapínání osvětlení s více žárovkami současně.
| Typ vypínače | Řazení | Funkce | Příklad použití |
|---|---|---|---|
| Jednopólový | č.1 | Ovládání světla z jednoho místa | Pokoj, koupelna |
| Schodišťový | č.6 | Ovládání světla ze dvou míst | Chodba, schodiště |
| Křížový | č.7 | Ovládání světla z více než dvou míst | Dlouhá chodba, velký pokoj |
| Dvojitý | č.1 | Ovládání dvou světelných okruhů z jednoho místa | Kuchyň, obývací pokoj |
| Lustrový | č.1 | Ovládání světla s více žárovkami | Svítidla s vícero žárovkami |
Tip: Pro správné zapojení vypínače světla doma je vhodné znát barevné značení vodičů a mít k dispozici přehledné schéma zapojení vypínače, zvláště při použití více vodičů, například při situaci, kdy potřebujete jak připojit vypínač se třemi vodiči. Dodržení bezpečnostních pravidel elektroinstalace je nezbytné pro spolehlivý a bezpečný provoz.
Barevné značení vodičů a jejich správné připojení
Barevné značení vodičů odpovídá normě ČSN EN 60446 a je zásadní pro bezpečné a správné zapojení vypínače. Fázový vodič (L) má obvykle barvu hnědou nebo černou a přivádí elektrický proud k vypínači. Tento vodič se připojuje na vstupní svorku vypínače, která bývá označena symbolem „L“ nebo „P“. Výstupní vodič z vypínače vede ke světelnému zdroji a má stejnou barvu jako fázový, případně je označen.
Nulový vodič (N) je vždy modrý a nesmí být připojen na vypínač. Tento vodič vede přímo od rozvodné krabice ke svítidlu a slouží k uzavření elektrického obvodu. Ochranný vodič (PE) je žlutozelený a slouží k uzemnění; připojuje se na zemnící svorku svítidla nebo rozvodné krabice. Tento vodič musí být vždy nejdelší v kabelu, aby při vytržení kabelu zůstal připojený.
Při zapojení jednopólového vypínače na kabel s dvěma vodiči je postup následující:
- Fázový vodič (hnědý nebo černý) připojte na vstupní svorku vypínače označenou „L“
- Výstupní vodič z vypínače připojte na svorku vedoucí ke světelnému zdroji
- Modrý nulový vodič vede přímo ke svítidlu, nesmí být zapojen do vypínače
- Žlutozelený ochranný vodič připojte na zemnící svorku svítidla nebo rozvodné krabice, nikdy ne na vypínač
U schodišťových a křížových vypínačů se používají korespondenční vodiče, které mají černou barvu a slouží k přenosu fáze mezi jednotlivými vypínači řazení 6 a 7. Tyto vodiče se zapojují do speciálních svorek označených podle schématu zapojení, přičemž fázový přívod je vždy připojen na svorku „L“ prvního vypínače.
| Barva vodiče | Funkce | Připojení |
|---|---|---|
| Hnědá/černá | Fázový vodič (L) | Vstup na vypínači, výstup ke světlu |
| Modrá | Nulový vodič (N) | Přímo ke svítidlu, mimo vypínač |
| Žlutozelená | Ochranný vodič (PE) | Zemnící svorka svítidla nebo krabice |
| Černá | Korespondenční vodič | Svorky mezi schodišťovými/křížovými vypínači |
Tip: Při instalaci vypínače vždy používejte zkoušečku napětí k ověření, že vodiče nejsou pod napětím. Vodiče musí být pevně utažené ve svorkách, aby nedošlo k povolení kontaktu, což by mohlo způsobit jiskření nebo přehřátí.
Při montáži vypínače dbejte na to, aby odizolované části vodičů nepřesahovaly svorky a nedotýkaly se kovových částí mimo svorkovnici. Správné zapojení vodičů podle barevného značení a předepsaných schémat zajišťuje bezpečný provoz elektroinstalace a minimalizuje riziko úrazu elektrickým proudem nebo požáru.

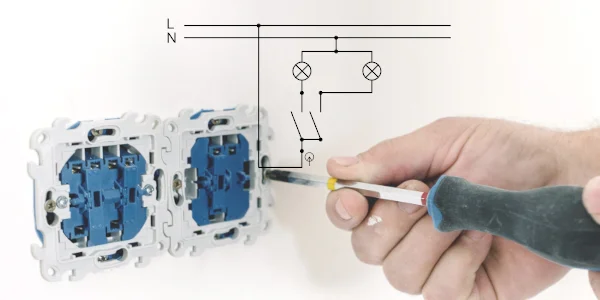

Podrobný krok za krokem návod na zapojení jednopólového a schodišťového vypínače
Podrobný návod na zapojení vypínače světla zahrnuje bezpečnostní vypnutí jističe, správné připojení vodičů ke svorkám a kontrolu funkčnosti před obnovením napájení. Následující postup popisuje krok za krokem instalaci jednopólového i schodišťového vypínače včetně základních bezpečnostních pravidel.
Jak zapojit jednopólový vypínač
Jednopólový vypínač se používá pro ovládání světla z jednoho místa. Postup a doporučení pro zapojení vypínače začínají vypnutím jističe, čímž se zajistí elektroinstalace bezpečnost. Fázový vodič se připojuje ke svorce označené L, výstupní vodič k druhé svorce. Nulový a ochranný vodič se k vypínači nepřipojují, ale vedou přímo k světelnému zdroji. Po připojení vodičů je nutné pevně utáhnout svorky, aby se zabránilo jejich uvolnění a případným jiskřením.
- Vypnutí jističe – zajistí bezpečné podmínky pro práci
- Demontáž starého vypínače – uvolnění připojených vodičů
- Připojení fázového vodiče ke svorce L – podle schématu zapojení vypínače
- Připojení výstupního vodiče ke druhé svorce – pevné utažení svorek
- Kontrola upevnění vodičů – zabránění uvolnění vodičů
- Zapnutí jističe a ověření funkčnosti vypínače
Jak zapojit schodišťový vypínač
Schodišťový vypínač umožňuje ovládání osvětlení ze dvou míst a vyžaduje použití dvou vypínačů řazení 6, propojených korespondenčními vodiči. Tyto vodiče spojují odpovídající svorky obou vypínačů a umožňují změnu stavu světla z každého místa nezávisle. Vodiče musí být připojeny podle schématu zapojení vypínače, přičemž fázový vodič vstupuje do prvního vypínače a výstupní vodič odchází z druhého. Při instalaci je nezbytné dodržet barevné značení vodičů a pevně utáhnout svorky pro bezpečný kontakt.
- Vypnutí jističe – prevence rizika zásahu elektrickým proudem
- Připojení fázového vodiče k prvnímu vypínači řazení 6
- Propojení korespondenčních vodičů mezi svorkami obou vypínačů
- Připojení výstupního vodiče ze druhého vypínače k osvětlení
- Kontrola pevnosti svorek a správného barevného značení vodičů
- Zapnutí jističe a otestování funkčnosti ovládání světla ze dvou míst
Tip: Pro správnou instalaci vypínače do rozvodné krabice doporučuji používat schéma zapojení vypínače s jasným vyznačením svorek a vodičů. Dodržování těchto postupů minimalizuje chyby při zapojení vypínače světla doma.
Nejčastější chyby při zapojení vypínače a jak se jim vyhnout
Jaké jsou nejčastější chyby při zapojení vypínače
- Nedostatečné utažení svorek, které způsobuje přerušení kontaktu a může vést k přehřívání vodičů nebo vzniku jisker
- Připojení nulového vodiče (modrého) přímo do vypínače, což porušuje normu ČSN 33 2000-5-51 a ohrožuje bezpečnost elektroinstalace
- Záměna fázového vodiče (hnědého nebo černého) s nulovým, která vede k nesprávné funkci vypínače a potenciálnímu riziku úrazu elektrickým proudem
- Použití nevhodného typu vypínače, například jednopólového místo schodišťového (řazení 6) při ovládání světla ze dvou míst, což znemožňuje správnou funkci okruhu
- Ignorování barevného značení vodičů a nesprávné propojení vodičů, například propojení modrého (N), hnědého (L) a žlutozeleného (PE) vodiče mezi sebou, což může způsobit zkrat nebo poruchu
- Nedodržení bezpečnostních postupů, zejména nevypnutí přívodu elektřiny před zapojením a neověření absence napětí zkoušečkou, což zvyšuje riziko úrazu elektrickým proudem
- Použití nevhodného nářadí nebo přílišného utažení svorek, které může poškodit vodiče nebo svorkovnici a vést k mechanickému selhání
- Nedostatečná izolace odizolovaných částí vodičů, které mohou přijít do kontaktu s kovovými částmi vypínače nebo rozvodné krabice a způsobit zkrat
Tip: Před instalací vypínače vždy vypněte hlavní jistič a použijte zkoušečku napětí k ověření, že vodiče nejsou pod napětím. Pevně utáhněte svorky šroubovákem s odpovídajícím momentem a dodržujte barevné značení vodičů podle platné ČSN normy. Použití správného typu vypínače podle schématu výrazně zvyšuje bezpečnost a funkčnost elektroinstalace.
Specifika zapojení venkovních vypínačů a ochrana proti vlhkosti
Pro venkovní zapojení vypínače světla je nezbytné vybrat zařízení s odpovídajícím krytím a zajistit správnou ochranu vodičů proti vlhkosti. Dodržení bezpečnostních norem výrazně snižuje riziko poruch a bezpečnostních incidentů.
Výběr správného vypínače pro venkovní použití
Pro venkovní instalaci se doporučuje použití vypínače s krytím IP44 nebo vyšším, které zaručuje ochranu proti stříkající vodě a prachu. Takové typy vypínačů jsou navrženy speciálně pro venkovní prostředí, kde jsou vystaveny povětrnostním vlivům, a splňují požadavky elektroinstalace bezpečnostních norem.
Bezpečnostní opatření při zapojení venkovního vypínače
Při zapojení venkovního vypínače je nutné zajistit kvalitní izolaci vodičů s odolností proti vlhkosti a použít správné barevné značení vodičů podle platných předpisů. Doporučuje se dodržet schéma zapojení vypínače a respektovat zásady bezpečnosti, včetně instalace jednopólového vypínače s ohledem na ochranný vodič. Postup a doporučení pro zapojení vypínače venku by měl vždy konzultovat kvalifikovaný elektrikář.
Tip: Pro bezpečné zapojení vypínače venku je nutné zvolit správný typ vypínače s krytím IP44, používat vodiče odolné proti vlhkosti a dodržovat bezpečnostní normy. Vždy doporučuji odbornou kontrolu elektroinstalace po dokončení montáže.
Časté dotazy
Jak správně vypnout elektřinu před zapojením vypínače?
Vypněte hlavní jistič nebo proudový chránič a ověřte nepřítomnost napětí zkoušečkou napětí před manipulací s vodiči.
Jaké jsou základní typy vypínačů pro domácí použití?
Nejčastější jsou jednopólové (řazení č.1) a schodišťové vypínače (řazení č.6), které umožňují ovládání světla z jednoho, resp. dvou míst.
Jaký vodič je označen žlutozelenou barvou a jaká je jeho funkce?
Žlutozelený vodič je ochranný vodič (PE), který slouží k uzemnění a ochraně proti úrazu elektrickým proudem.
Co je nejčastější chybou při zapojení vypínače?
Nejčastější chybou je připojení nulového vodiče do vypínače nebo nedostatečné utažení svorek, což může způsobit poruchu nebo nebezpečí.
Jaké krytí by měl mít venkovní vypínač?
Venkovní vypínač by měl mít krytí minimálně IP44, aby byl chráněn proti vodě a prachu podle platných norem.
Jak zapojit jednopólový vypínač na kabel se dvěma vodiči?
Připojte fázi na vstup vypínače a výstupní vodič na světlo, nulový vodič neprochází vypínačem, zapojení probíhá ve 3 krocích.
Jak správně zapojit schodišťový (křížový) vypínač?
Používá se 3 vodiče, přičemž dva z nich jsou přepínací, zapojení zahrnuje instalaci dvou přepínacích vypínačů a jednoho křížového.
Jak bezpečně instalovat venkovní vypínač proti vlhkosti?
Vypínač musí mít krytí minimálně IP44 a být umístěn ve voděodolné krabičce, instalace probíhá ve 2 hlavních krocích.
Jak zapojit dva vypínače na jedno světlo (dvouvypínač)?
Použijte schéma zapojení s přepínači, kde fáze je přivedena na první vypínač a světlo na výstup druhého, zapojení probíhá ve 4 krocích.
Jak postupovat při zapojení vypínače značky Legrand?
Legrand vypínače mají označené svorky L, L1, L2, připojte fázi na L a výstup na L1 nebo L2 podle typu, instalace probíhá ve 3 krocích.
Jak zapojit vypínač se třemi vodiči?
Tři vodiče znamenají fázi, nulák a ochranný vodič, vypínač zapojte tak, že fázi přivedete na vstup a výstup na světlo, nulák a ochranný vodič se nespojují s vypínačem.
Jak správně instalovat vypínač do rozvodné krabice?
Nejprve vypněte hlavní jistič, připojte vodiče podle schématu a vypínač pevně upevněte do krabice, celý proces má 4 základní kroky.
