Výroba elektrorozvaděčů zahrnuje precizní montáž elektrických komponent podle normy EN 61439 a přesné řízení výroby rozvaděčů. Klíčovou součástí je také správná elektro dokumentace, která zajišťuje bezpečnost a funkčnost finálního produktu. Moderní technologie umožňují optimalizovat celý proces od návrhu po finální kontrolu.
📌 To nejdůležitější
- Výroba elektrorozvaděčů zahrnuje fáze od projektování až po testování a servis.
- Projektová dokumentace se vytváří v programech jako EPLAN nebo AutoCAD.
- Dodací lhůty rozvaděčů jsou zpravidla do 5 týdnů od objednávky.
- Používají se komponenty značek Siemens, Eaton, Rittal a dalších renomovaných výrobců.
- Testování probíhá podle normy EN 61439 s kompletní kusovou zkouškou.
Jak probíhá projektování elektrorozvaděčů a tvorba dokumentace
Projektování elektrorozvaděčů představuje první klíčovou fázi procesu výroby, v níž se vytváří podrobná elektro dokumentace nezbytná pro přesnou montáž a řízení výroby rozvaděčů. Tato dokumentace zahrnuje výkresy, schémata a kusovníky, které se standardně zpracovávají v softwarových nástrojích jako EPLAN a AutoCAD. Použití těchto programů umožňuje efektivní softwarovou integraci a podporuje automatizaci výroby rozvaděčů, což zvyšuje kvalitu a přesnost výsledného produktu.
Projektování elektrorozvaděčů podle normy EN 61439 vyžaduje přesné vedení elektro dokumentace, která detailně popisuje jednotlivé komponenty a jejich propojení. Výkresy zobrazují rozmístění zařízení, schémata ilustrují elektrická spojení a kusovníky obsahují seznam použitých materiálů a dílů. Takto vytvořená dokumentace je základním podkladem pro montáž elektrorozvaděčů i pro řízení výroby rozvaděčů.
- Zadání požadavků na funkčnost a technické parametry rozvaděče
- Vytvoření projektové dokumentace v EPLAN nebo AutoCAD
- Zpracování výkresů a elektro schémat
- Sestavení kusovníků s detailním výčtem komponent
- Kontrola souladu dokumentace s normou EN 61439
„Kvalitní elektro dokumentace je základem pro efektivní a bezpečnou výrobu elektrorozvaděčů,“ uvádí odborník na řízení výroby rozvaděčů.
Jak optimalizovat proces výroby elektrorozvaděčů pomocí technologií
Použití specializovaného softwaru výrazně zjednodušuje projektování a minimalizuje chyby, což vede k vyšší kvalitě výroby a lepší automatizaci montáže elektrorozvaděčů.

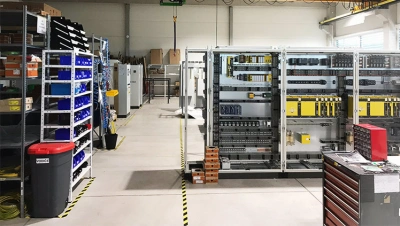

Kroky výrobního procesu a montáže elektrorozvaděčů
Montáž elektrorozvaděčů představuje klíčovou fázi v procesu výroby, která kombinuje ruční práci s moderními technologiemi. Správné osazení komponent podle elektro dokumentace a norma EN 61439 zaručuje kvalitu a funkčnost výsledného produktu.
Ruční montáž a její postup
Ruční montáž začíná přípravou vodičů, které se stříhají, loupou a pájí podle elektroplánu. Následuje osazení komponent do rozvaděčových skříní, přičemž každé zapojení se kontroluje pro přesnost a bezpečnost. Tento proces vyžaduje pečlivost, aby bylo zajištěno správné řízení výroby rozvaděčů.

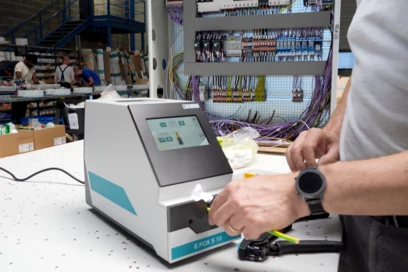

Poloautomatizovaná montáž s Wire Processing Center
Poloautomatizovaná montáž využívá Wire Processing Center, což je stroj určený k automatickému zpracování kabeláže. Tento systém zrychluje výrobu elektrorozvaděčů a zlepšuje přesnost zapojení díky softwarové integraci s elektro dokumentací, čímž podporuje automatizaci výroby rozvaděčů.
Význam správného značení a čistoty vedení

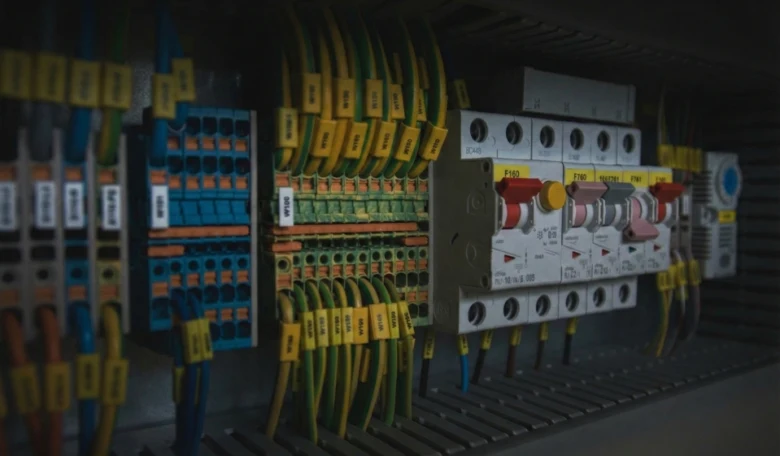

Značení vodičů podle platných norem zajišťuje přehlednost elektrického rozvodu a usnadňuje údržbu i budoucí opravy. Čistota vedení minimalizuje riziko zkratu a zvyšuje bezpečnost provozu rozvaděče, což je nezbytné pro splnění požadavků normy EN 61439.
- Přesné osazení komponent dle elektroplánu
- Využití poloautomatizovaných technologií pro zvýšení efektivity
- Důsledné značení vodičů pro bezpečný provoz a snadnou identifikaci
- Dodržení normy EN 61439 při řízení výroby rozvaděčů
- Příprava vodičů – stříhání a loupání podle elektro dokumentace
- Osazení komponent – montáž do skříně podle návrhu
- Zpracování kabeláže – poloautomatizovaně pomocí Wire Processing Center
- Kontrola značení a čistoty vedení – závěrečná revize před odesláním
Testování a kontrola kvality v procesu výroby
Testování a kontrola kvality jsou klíčovými fázemi procesu výroby elektrorozvaděčů, které musí plně odpovídat požadavkům normy EN 61439. Tato norma stanovuje přesné parametry pro bezpečnost, spolehlivost a technickou shodu rozvaděčů. Následující části podrobně popisují postupy testování, měření a vydávání protokolů o kusové zkoušce, které jsou nezbytné pro certifikaci kvality.
Co zahrnuje testování elektrorozvaděčů podle normy EN 61439?
Testování elektrorozvaděčů podle normy EN 61439 zahrnuje komplexní funkční zkoušky, které ověřují správnou činnost všech elektrických obvodů, ochranných prvků a řídicích systémů. Součástí jsou měření klíčových elektrických parametrů, zejména izolačního odporu a pevnosti v dielektriku, aby se potvrdila odolnost vůči elektrickým poruchám a bezpečnost provozu. Kusová zkouška představuje individuální ověření každého vyrobeného rozvaděče, které potvrzuje splnění všech požadavků na montáž elektrorozvaděčů a řízení výroby rozvaděčů podle platných standardů.
| Testování | Popis | Význam |
|---|---|---|
| Funkční testy | Ověření správné činnosti obvodů a ochrany | Zajištění bezporuchového provozu |
| Měření parametrů | Izolační odpor, pevnost v dielektriku | Potvrzení bezpečnostních parametrů |
| Kusová zkouška | Individuální kontrola každého rozvaděče | Zaručení kvality a normové shody |
Jak probíhá měření a vydávání certifikátů kvality?
Po dokončení funkčních testů následuje přesné měření izolačního odporu a pevnosti v dielektriku, které jsou klíčové pro potvrzení bezpečnostních parametrů rozvaděče. Výsledky těchto měření se zaznamenávají do elektro dokumentace, jež je nedílnou součástí řízení výroby rozvaděčů a umožňuje detailní sledování kvality jednotlivých výrobků. Na základě těchto dat se vystavuje protokol o kusové zkoušce, který slouží jako certifikát kvality potvrzující splnění všech technických a bezpečnostních požadavků podle normy EN 61439. Moderní automatizace výroby rozvaděčů a softwarová integrace zvyšují přesnost měření a zrychlují celý proces certifikace.
- Měření izolačního odporu zajišťuje ochranu proti průrazům a zkratům
- Test pevnosti v dielektriku ověřuje odolnost vůči elektrickým výbojům a přepětím
- Protokol o kusové zkoušce dokumentuje splnění normy EN 61439 a platných technických předpisů
Integrace softwaru a řídicích systémů do rozvaděčů
Softwarová integrace představuje klíčovou fázi ve výrobě elektrorozvaděčů, kde se propojují digitální nástroje s hardwarem za účelem zajištění plné funkčnosti a bezpečnosti zařízení podle normy EN 61439. Tento proces zahrnuje nahrání softwaru do řídicích jednotek, aktualizaci firmwaru a komplexní testování, které ověřuje správnou komunikaci mezi komponentami rozvaděče.
Jak probíhá softwarová integrace řídicích systémů?
Softwarová integrace začíná nahráním a konfigurací řídicích programů do PLC a dalších řídicích jednotek, přičemž se často využívají specializovaná řešení od Phoenix Contact. Aktualizace firmwaru zajišťuje kompatibilitu s nejnovějšími standardy a bezpečnostními protokoly. Řídicí systémy získávají přesně definovanou logiku pro řízení výrobních procesů a zabezpečují komunikaci mezi jednotlivými komponentami rozvaděče, což umožňuje efektivní automatizaci výroby a tvorbu přesné elektro dokumentace dle zákaznických specifikací.
Jaké jsou kroky parametrizace a testování řídicích systémů?
Parametrizace se skládá z nastavení konkrétních hodnot a funkcí ve frekvenčních měničích a řídicích jednotkách podle projektové dokumentace. Následuje funkční testování, které ověřuje správnou komunikaci mezi všemi komponentami a jejich vzájemnou koordinaci v rámci rozvaděče. Tento test zahrnuje simulaci provozních podmínek a kontrolu dodržení požadavků na kvalitu rozvaděčů a bezpečnost provozu. Výsledkem jsou protokoly o testech, které potvrzují shodu s normou EN 61439 a připravenost zařízení k instalaci.
- Nahrání softwaru do CPU a PLC pomocí specializovaných nástrojů
- Aktualizace firmwaru pro zajištění bezpečnosti a kompatibility
- Parametrizace frekvenčních měničů podle projektových požadavků
- Funkční testování komunikace mezi komponentami a celkového řízení rozvaděče
_“Softwarová integrace je základem pro spolehlivé řízení výroby rozvaděčů a umožňuje plnou automatizaci dle platných norem.“_
Optimalizace výroby a moderní technologie v montáži
Optimalizace výroby elektrorozvaděčů zvyšuje efektivitu a kvalitu produktu díky implementaci specifických technologií a metodik. Lean manufacturing snižuje odpad materiálu až o 15 % a zkracuje dobu výroby díky systematickému řízení procesů a eliminaci neproduktivních činností. Softwarová integrace v digitálním inženýrství, například pomocí nástrojů EPLAN a Phoenix Contact ECAD rozhraní, umožňuje přesnou tvorbu elektro dokumentace a zajišťuje plnou shodu s normou EN 61439.

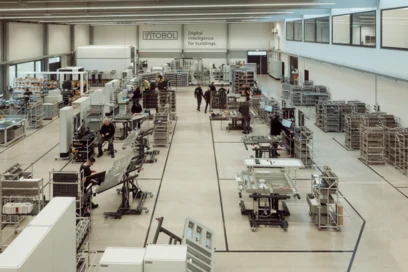

Modulární výrobní linky, jako je systém clipx BASIC line, umožňují flexibilní přizpůsobení montážních pracovišť a zrychlují montáž elektrorozvaděčů až o 20 % díky poloautomatizaci a standardizovaným pracovním postupům. Systém značení vodičů THERMOMARK E.WIRE zkracuje dobu identifikace kabeláže během montáže a servisu až o 30 %, což výrazně zvyšuje přesnost a bezpečnost instalace.
- Lean manufacturing snižuje materiálový odpad a zkracuje výrobní čas o 10-15 %
- Digitální inženýrství s využitím EPLAN a ECAD zajišťuje přesnou elektro dokumentaci podle EN 61439
- Modulární výrobní linky clipx BASIC line umožňují až o 20 % rychlejší montáž rozvaděčů
- THERMOMARK E.WIRE zvyšuje přesnost značení a zkracuje čas montáže a údržby o 30 %
Jak probíhá výroba elektrorozvaděčů proces a technologie v praxi
Tyto technologie a metodiky tvoří základ efektivní a udržitelné výroby elektrorozvaděčů, která splňuje požadavky normy EN 61439 a zajišťuje vysokou kvalitu i bezpečnost finálního produktu.
Materiálové požadavky a specifikace komponent
Materiálové požadavky při výrobě elektrorozvaděčů jsou klíčové pro zajištění bezpečnosti a dlouhodobé odolnosti. Rozvaděčové skříně se obvykle vyrábějí z oceli s povrchovou úpravou proti korozi, což splňuje požadavky normy EN 61439. Vodiče musí mít certifikaci dle mezinárodních standardů IEC a být vhodné pro dané zatížení a tepelné podmínky. Další komponenty, jako jsou pojistky a přepěťové ochrany, podléhají přísným specifikacím kvůli spolehlivému fungování celého systému.
- Ocelové skříně s práškovou nebo galvanickou povrchovou úpravou
- Vodiče s izolací odolnou vůči teplu a mechanickému namáhání
- Pojistky a jističe podle aktuálních bezpečnostních norem
- Komponenty kompatibilní s elektro dokumentací a softwarovou integrací
- Materiály vhodné pro automatizaci výroby rozvaděčů a řízení výroby rozvaděčů
Jak probíhá výroba elektrorozvaděčů proces a technologie
Detailní znalost materiálových požadavků a specifikací komponent je základem pro efektivní a bezpečnou montáž elektrorozvaděčů.

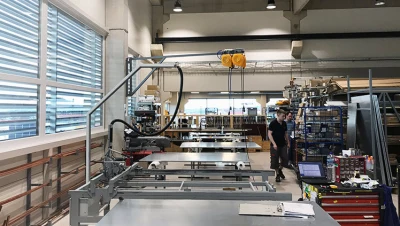

Automatizace a robotizace ve výrobě rozvaděčů
Automatizace výroby rozvaděčů výrazně zvyšuje efektivitu a kvalitu montáže elektrorozvaděčů. Robotické systémy a automatické montážní linky využívají přesné řízení výroby rozvaděčů, které je podpořeno softwarovou integrací a elektro dokumentací podle normy EN 61439. Tento technologický pokrok minimalizuje chyby, zkracuje výrobní cykly a zajišťuje konzistentní kvalitu produktu.
Proces a technologie výroby elektrorozvaděčů v praxi
- Nasazení robotů pro přesné šroubování a osazování komponentů
- Automatické montážní linky umožňující kontinuální výrobu bez přerušení
- Software pro řízení výroby rozvaděčů, který sleduje každý výrobní krok
- Standardizace podle normy EN 61439 zajišťující shodu s bezpečnostními požadavky
Tip: Pro podrobné informace o výrobě elektrorozvaděčů proces a technologie lze využít specializované technické zdroje a normy, které popisují detailní požadavky a průběh montáže.
Environmentální aspekty a udržitelnost výroby
Výroba elektrorozvaděčů dnes integruje principy udržitelnosti výroby s cílem snižovat negativní dopady na životní prostředí. Recyklace materiálů významně snižuje energetickou náročnost celého procesu a zároveň minimalizuje množství odpadu vznikajícího během montáže elektrorozvaděčů. Řízení výroby rozvaděčů s využitím automatizace a softwarové integrace optimalizuje spotřebu energií a materiálů, což podporuje efektivitu a ekologickou šetrnost.
Proces a technologie výroby elektrorozvaděčů v praxi
- Recyklace kovových i plastových částí přispívá k omezení surovinové náročnosti
- Minimalizace odpadu během řezání a montáže snižuje environmentální zátěž
- Použití moderních technologií podle normy EN 61439 zaručuje kvalitu i ekologický provoz
- Softwarová integrace umožňuje přesné plánování, čímž se eliminuje nadbytečná výroba
Pro detailní informace o výrobě elektrorozvaděčů proces a technologie doporučuji sledovat aktuální standardy a inovace v oboru.
Certifikace a standardy kvality nad rámec EN 61439
Vedle základní normy EN 61439, která definuje požadavky na konstrukci a zkoušení elektrorozvaděčů, se ve výrobě uplatňují i další certifikace a standardy zajišťující vysokou kvalitu a spolehlivost. Mezi klíčové patří ISO 9001, jež se zaměřuje na systém řízení kvality ve výrobních procesech, a různé IEC normy, které upravují technické parametry a bezpečnostní aspekty. Tyto certifikace podporují přesnou elektro dokumentaci, efektivní řízení výroby rozvaděčů a umožňují integraci automatizace výroby rozvaděčů i softwarových nástrojů.
Jaké jsou standardy a technologie ve výrobě elektrorozvaděčů
| Certifikace | Oblast použití | Význam pro výrobu |
|---|---|---|
| Norma EN 61439 | Konstrukce a zkoušení rozvaděčů | Zaručuje bezpečnost a spolehlivost |
| ISO 9001 | Systém řízení kvality | Zvyšuje efektivitu montáže elektrorozvaděčů |
| IEC normy | Technické a bezpečnostní parametry | Podporují automatizaci výroby rozvaděčů a softwarovou integraci |
Školení a kvalifikace pracovníků ve výrobě elektrorozvaděčů
Školení a kvalifikace pracovníků ve výrobě elektrorozvaděčů jsou klíčové pro dodržení bezpečnostních standardů a zajištění vysoké kvality finálního produktu. Pracovníci montáže elektrorozvaděčů musí absolvovat proškolení zaměřené na bezpečnost práce, správné postupy montáže a kontrolu kvality podle normy EN 61439. Kvalifikace zahrnuje také znalost elektro dokumentace a principů řízení výroby rozvaděčů, včetně softwarové integrace a automatizace výroby rozvaděčů.
Návod na výrobu elektrorozvaděčů a používané technologie zahrnuje tyto typy školení:
- Školení bezpečnosti práce a ochrany zdraví při práci
- Odborné kurzy zaměřené na montáž elektrorozvaděčů podle platných norem
- Certifikace potvrzující znalosti elektro dokumentace a správné aplikace technologií
- Pravidelná aktualizace znalostí v oblasti automatizace a softwarové integrace
Tip: Kvalifikovaný personál výrazně snižuje riziko chyb a zvyšuje kvalitu rozvaděčů, což podporuje efektivní řízení výroby rozvaděčů.
Časté dotazy o výrobě elektrorozvaděčů: proces a technologie
Otázka: Jak dlouho trvá výroba elektrorozvaděče?
Výroba elektrorozvaděče trvá zpravidla do 5 týdnů v závislosti na velikosti a složitosti zakázky.
Otázka: Jaké programy se používají pro projektování rozvaděčů?
Nejčastěji se používají EPLAN a AutoCAD pro tvorbu výkresů, schémat a elektro dokumentace.
Otázka: Jak probíhá montáž elektrorozvaděčů?
Montáž může být ruční nebo poloautomatizovaná s využitím Wire Processing Center pro efektivní zpracování kabeláže.
Otázka: Jaké normy musí rozvaděče splňovat?
Rozvaděče musí odpovídat normě EN 61439 a často i dalším certifikacím jako ISO 9001 a IEC normám.
Otázka: Jaké jsou výhody použití moderních technologií ve výrobě?
Automatizace výroby rozvaděčů zvyšuje efektivitu, snižuje chybovost a zlepšuje kvalitu díky přesnému řízení výroby rozvaděčů.
Otázka: Co je důležité při značení vodičů?
Správné značení vodičů pomocí systémů jako THERMOMARK E.WIRE zajišťuje bezpečnost, přehlednost a snadnou údržbu.
Otázka: Jak se testuje kvalita rozvaděčů?
Testování probíhá podle normy EN 61439, zahrnuje funkční testy, měření izolačního odporu a mechanickou odolnost.
Otázka: Jaké materiály se používají pro rozvaděčové skříně?
Skříně se vyrábějí převážně z oceli s povrchovou úpravou vyhovující materiálovým normám IEC a EN.
Otázka: Jaký je význam školení pracovníků ve výrobě?
Pravidelná školení zvyšují bezpečnost a kvalitu montáže, pracovníci často získávají certifikace v elektrotechnice.
Otázka: Jaké jsou environmentální aspekty výroby?
Výroba zahrnuje recyklaci materiálů a metody snižující energetickou náročnost, podporující udržitelnost.
Otázka: Jaké jsou hlavní kroky softwarové integrace?
Softwarová integrace zahrnuje nahrání softwaru do CPU, aktualizaci firmwaru a parametrizaci řídicích systémů.
Otázka: Jak automatizace ovlivňuje výrobu rozvaděčů?
Automatizace a robotické systémy zvyšují efektivitu, redukují chyby a umožňují rychlejší montáž.
Otázka: Jaké certifikace jsou důležité pro výrobu rozvaděčů?
Kromě normy EN 61439 jsou důležité certifikace ISO 9001 a IEC normy, které garantují kvalitu výroby.
Otázka: Jak optimalizovat výrobu elektrorozvaděčů?
Optimalizace zahrnuje lean manufacturing, digitální inženýrství a modulární výrobní linky pro vyšší efektivitu.
Otázka: Kde najdu informace o výrobě elektrorozvaděčů proces a technologie?
Oficiální informace lze nalézt na portálu eagri.cz a u výrobců specializovaných na elektrotechniku.
Otázka: Jaké bezpečnostní postupy jsou klíčové během výroby elektrorozvaděčů?
Klíčové postupy zahrnují správné uzemnění, použití ochranných pomůcek a pravidelné kontroly elektrických obvodů během montáže.
Otázka: Jaký je standardní počet kontrolních testů při výrobě elektrorozvaděčů?
Během výroby probíhají minimálně tři hlavní testy: elektrická izolace, funkční test a zátěžový test.
Otázka: Jak se vyhodnocuje efektivita výrobního procesu elektrorozvaděčů?
Efektivita se měří dobou výroby (např. 48 hodin na jeden rozvaděč) a mírou chybovosti, která by měla být pod 1 %.
