Vazníková střecha představuje moderní střešní konstrukci založenou na příhradových vaznících, které umožňují efektivní rozložení zatížení a větší volnost vnitřního prostoru. Správná skladba střechy zahrnuje kvalitní tepelnou izolaci a parozábranu, což výrazně ovlivňuje energetickou úspornost domu. Pozornost věnovaná výběru materiálů a montáži střešních vazníků zajistí dlouhodobou stabilitu a funkčnost celé konstrukce.
Rychlý přehled
- Vazníkové krovy se vyrábějí z vysušeného řeziva třídy S4S a spojují ocelové styčníkové desky s prolisovanými trny.
- Maximální doporučený sklon vazníkové střechy je přibližně 25°; vyšší sklony jsou možné, ale méně efektivní.
- Vazníky umožňují překlenout velká rozpětí bez podpůrných sloupů, čímž zvyšují flexibilitu interiéru.
- Skladba moderní vazníkové střechy zahrnuje vrstvy jako parozábranu, tepelnou izolaci PIR a hydroizolační fólii.
- Firma KM Beta poskytuje na betonové střešní tašky záruku 50 let, což dokládá kvalitu střešních doplňků.
Co je vazníková střecha a jak fungují střešní vazníky?

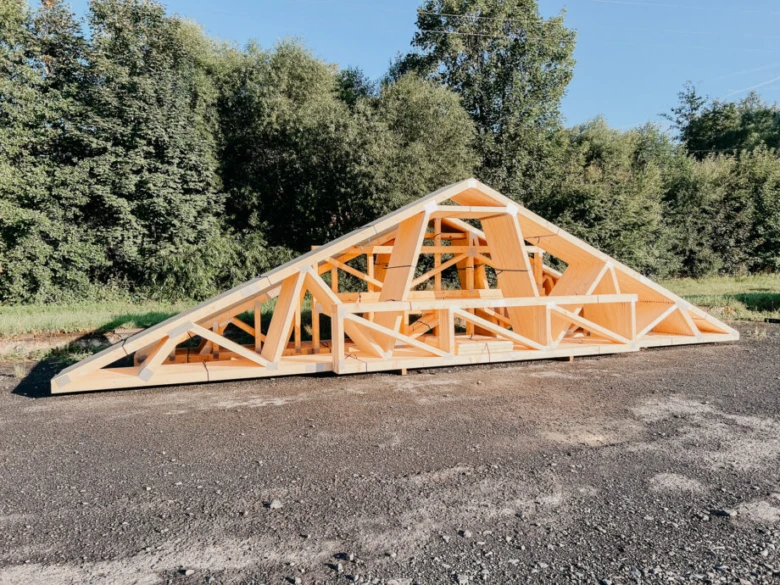

Vazníková střecha je typ střešní konstrukce založený na příhradových střešních vaznících z kalibrovaného, hoblovaného řeziva třídy S4S. Tyto vazníky jsou vyrobeny v prefabrikované podobě a spojují se pomocí ocelových styčníkových desek s prolisovanými trny, které zajišťují vysokou pevnost a stabilitu celé konstrukce. Díky prefabrikaci dosahují vazníky přesných rozměrů, což umožňuje rychlou a přesnou montáž přímo na stavbě bez nutnosti dodatečných úprav.
Střešní vazníky přenášejí zatížení střechy rovnoměrně na nosné zdi budovy a zároveň vytvářejí vhodný prostor pro instalaci tepelných izolací a parozábrany pod střešní krytinou. Použité materiály minimalizují riziko deformací a prodlužují životnost konstrukce bez potřeby časté údržby. Statický návrh vazníků musí být zpracován odborně podle platných norem ČSN EN a zahrnuje zatížení sněhem, větrem a dalšími klimatickými vlivy.
Co je vazníková střecha a jak funguje
Příhradové vazníky tvoří nosný rám střechy, který nahrazuje tradiční dřevěný krov. Díky prefabrikaci se vazníková střecha montuje výrazně rychleji a přesněji, což je výhodné zejména u větších staveb s rozponem až kolem 12 metrů bez potřeby podpůrných sloupů. Montáž vazníků probíhá podle statického návrhu, který zohledňuje všechny zatěžující faktory včetně sněhové a větrné oblasti.
Spoje vazníků jsou realizovány ocelovými styčníkovými deskami s prolisovanými trny, jež zajišťují pevné a trvanlivé spojení jednotlivých prvků konstrukce. Tyto desky umožňují přenášet zatížení rovnoměrně a zabraňují vzniku deformací. Vazníky jsou vyrobeny z vysušeného řeziva třídy S4S, které není nutné chemicky ošetřovat, což přispívá k ekologičnosti a zdravému vnitřnímu klimatu stavby.
Vazníková konstrukce umožňuje efektivní rozložení vrstev střechy, kde pod střešní krytinou následuje parozábrana, tepelná izolace a případné doplňkové hydroizolační vrstvy. Díky tomu lze dosáhnout vysoké energetické účinnosti a dlouhodobé ochrany před vlhkostí. Celý systém je navržen tak, aby minimalizoval tepelné mosty a podporoval správnou ventilaci střechy.
Tip: Častou chybou při montáži vazníků je nedostatečné upevnění styčníkových desek, což může vést k oslabení konstrukce a zvýšenému riziku poškození při větších zatíženích. Proto doporučuji vždy dodržovat výrobní dokumentaci a použít správný typ spojovacího materiálu.
Vazníková střecha je vhodná především pro stavby, kde není požadavek na obytné podkroví, protože prostor pod vazníky je omezený. Naopak pro budovy s obytným podkrovím a střechami s větším sklonem nad 25° je vhodnější klasický dřevěný krov, který umožňuje větší variabilitu prostoru. Vazníková konstrukce je však ekonomičtější, lehčí a rychleji realizovatelná, což ocení investoři u rodinných domů a průmyslových hal.
Typická skladba vazníkové střechy
Typická skladba vazníkové střechy začíná kvalitní střešní konstrukcí z KVH hranolů o rozměrech 160×120 mm, které poskytují dostatečnou pevnost a stabilitu. Na konstrukci se připevňuje záklop z konstrukčních desek DURELIS a OSB, jež zajišťují pevný podklad pro další vrstvy. Následuje parozábrana TOPDEK AL BARRIER, která zabraňuje pronikání vlhkosti z interiéru do izolace a chrání tak tepelnou izolaci PIR 022 s hodnotou λ = 0,022 W/mK před ztrátami tepla. Na izolaci se klade hydroizolační fólie DEKTEN PRO, jež zaručuje ochranu proti vodě a zároveň propustnost par. Kontralatě a latě 40/60 mm upevňují plechovou střešní krytinu Lindab SRP Click, která je odolná vůči povětrnostním vlivům a snadno se montuje.
Jaká je skladba pultové střechy a čím se liší od vazníkové
Skladba pultové střechy bývá podobná, ale obvykle nemá příhradové vazníky; konstrukce je jednodušší a často využívá klasický dřevěný krov. Vazníková střecha s příhradovými vazníky umožňuje větší rozpětí bez podpěr a rychlejší montáž.
| Vrstva | Materiál / Rozměr | Funkce |
|---|---|---|
| Střešní konstrukce | KVH hranoly 160×120 mm | Nosná konstrukce |
| Záklop | DURELIS, OSB desky | Pevný podklad |
| Parozábrana | TOPDEK AL BARRIER | Ochrana proti vlhkosti |
| Tepelná izolace | PIR 022 | Tepelná ochrana |
| Hydroizolační fólie | DEKTEN PRO | Voděodolnost a paropropustnost |
| Kontralatě a latě | 40/60 mm | Upevnění střešní krytiny |
| Střešní krytina | Lindab SRP Click | Ochrana proti povětrnosti |
Výhody a nevýhody vazníkové střechy oproti klasickému krovu
Vazníková střecha využívá prefabrikované příhradové vazníky z kalibrovaného, vysušeného řeziva třídy S4S, což umožňuje výraznou materiálovou úsporu až o 20-30 % oproti klasickému krovu. Montáž vazníků probíhá rychle díky přesné výrobní dokumentaci a použití ocelových styčníkových desek s prolisovanými trny, které zajišťují vysokou pevnost a stabilitu konstrukce bez nutnosti vnitřních podpěr. Díky nižší hmotnosti konstrukce klesají nároky na základy a související prvky jako tepelná izolace a parozábrana, což snižuje celkové náklady stavby.
Klasický dřevěný krov umožňuje vytvořit plnohodnotné obytné podkroví s výškou stropu nad 2,3 metru a variabilním uspořádáním prostoru, což je vhodné zejména u rodinných domů s podkrovními místnostmi. Tento typ krovu však vyžaduje o 25-40 % více materiálu a prodlužuje dobu výstavby v průměru o 30-50 %, což se promítá do vyšších nákladů na práci i materiál. Klasický krov je navíc vhodnější pro střechy s větším sklonem nad 25°, kde vazníková konstrukce ztrácí efektivitu.
- Vazníková střecha nabízí prefabrikaci a montáž vazníků během několika dní s materiálovou úsporou 20-30 %
- Klasický krov umožňuje obytné podkroví s minimální světlou výškou 2,3 metru a variabilní dispozicí místností
- Vazníková konstrukce omezuje využití podkroví na skladovací prostory s výškou do 1,5 metru
- Klasický krov vyžaduje o 25-40 % více dřeva a prodlužuje dobu výstavby o 30-50 %
Tip: Vazníková střecha je vhodná pro jednoduché tvary střech do sklonu 25° a tam, kde je prioritou rychlá a ekonomická výstavba bez požadavku na obytné podkroví. Naopak klasický krov doporučuji, pokud plánujete využít podkroví jako obytný prostor nebo máte střechu s větším sklonem.
Jak probíhá montáž a spojování vazníků?
Montáž vazníků je klíčovou fází výstavby vazníkové střechy, která zajišťuje pevnost a stabilitu celé střešní konstrukce. Postup zahrnuje přípravu prefabrikovaných vazníků, jejich spojování s pomocí ocelových styčníkových desek a finální kontrolu pevnosti spojů před instalací střešní krytiny.
Příprava vazníků a materiálů
Prefabrikované vazníky jsou vyráběny z kalibrovaného řeziva, obvykle KVH hranolů o rozměru 160×120 mm, které garantují přesnost a kvalitu spojů. Před montáží je nutné zkontrolovat stav dřeva i ostatních materiálů, aby se předešlo pozdějším deformacím nebo poškození.
Spojování vazníků ocelovými styčníkovými deskami
Spoje vazníků se realizují pomocí ocelových styčníkových desek s prolisovanými trny, které pronikají do dřeva a zajišťují vysokou pevnost a stabilitu konstrukce. Tyto spoje musí splňovat normu ČSN EN, aby byla zachována bezpečnost a trvanlivost střešní konstrukce.
Kontrola a dokončení montáže
- Kontrola pevnosti spojů – ověřte správné usazení a pevnost ocelových styčníkových desek.
- Upevnění latí – instalujte latě podle projektu pro následné uchycení střešní krytiny.
- Montáž střešní krytiny – dokončete konstrukci aplikací vhodné krytiny, která zajistí ochranu a tepelnou izolaci střechy.
Tip: Častou chybou je nedostatečné upevnění styčníkových desek, což může vést ke snížení stability celé střešní konstrukce. Montáž vazníků s pečlivou kontrolou spojů je proto nezbytná.
Návrh vazníkové střechy pro různé tvary budov
Návrh vazníkové střechy je třeba přizpůsobit architektonickému tvaru budovy a plánované střešní konstrukci. Vazníky nejlépe fungují u jednoduchých tvarů se sklonem do 25° a umožňují efektivní montáž i kvalitní tepelnou izolaci a parozábranu.
Vhodné tvary střech pro vazníky
Vazníková střecha se ideálně hodí pro sedlové a pultové střechy díky své příhradové konstrukci, která umožňuje rozpon až 12 metrů bez nosných stěn. Skladba vazníkové střechy zahrnuje střešní krytinu, tepelnou izolaci a parozábranu, které lze snadno integrovat. Montáž vazníků probíhá rychle a přesně podle statického návrhu, což snižuje celkové náklady za metr čtvereční.
Omezení a nevhodné tvary střech
Pro složitější tvary, jako je mansardová střecha nebo střechy s vikýři, mají vazníky omezené použití kvůli komplikované geometrii a zatížení. V těchto případech se doporučuje klasický dřevěný krov, který umožňuje větší variabilitu tvarů a detailů. Použití vazníkové konstrukce zde často vede k vyšším nákladům a složitější montáži.
Údržba a opravy vazníkové střechy
Pravidelná kontrola a prevence
Doporučuje se provádět detailní kontrolu příhradových vazníků, ocelových spojů a střešní krytiny minimálně jednou ročně, ideálně na jaře po skončení zimního období. Kontrola musí zahrnovat stav parozábrany a hydroizolace, které zamezují pronikání vlhkosti do kalibrovaného dřeva třídy S4S, jež tvoří vazníky. Prevence zahrnuje odstranění mechů a nečistot ze střešní krytiny, kontrolu pevnosti ocelových styčníkových desek ve spoji a ověření absence deformací či prasklin v dřevěných prvcích vazníků.
Typické opravy a jejich řešení
Nejčastějšími zásahy jsou opravy poškozených částí střešní krytiny, výměna vadných dřevěných prvků a zajištění integrity spojů pomocí nových ocelových styčníkových desek. Při lokalizaci poškození je nezbytné provést rychlou výměnu poškozených částí, aby se zabránilo prosakování vody a následnému narušení tepelně izolační vrstvy a parozábrany. Při opravách je nutné zachovat správnou skladbu střechy včetně kvalitní tepelné izolace PIR a spolehlivé parozábrany TOPDEK AL BARRIER, aby byla zachována statická stabilita i tepelně vlhkostní ochrana vazníkové konstrukce.
Tip: Častou chybou při stavbě i údržbě vazníkové střechy je nedostatečná kontrola a upevnění spojů mezi dřevěnými prvky a ocelovými styčníkovými deskami, což vede k rychlému uvolnění konstrukce a poškození dřeva vlivem vlhkosti.
Údržba vazníkové střechy je klíčová pro zachování její statické bezpečnosti i funkčnosti. Pravidelná kontrola stavu spojů, kvality dřeva a střešní krytiny spolu s včasnou opravou poškození výrazně prodlužuje životnost celé konstrukce. Vazníková střecha je vhodná zejména pro projekty vyžadující rychlou montáž a úsporu materiálu, zatímco pro stavby s požadavkem na obytné podkroví a složitější tvary střech je vhodnější klasický dřevěný krov.
Časté dotazy
Co je vazníková střecha a jak fungují střešní vazníky?
Vazníková střecha je tvořena prefabrikovanými vazníky z řeziva S4S spojenými ocelovými styčníkovými deskami s prolisovanými trny, které zajišťují pevnost a stabilitu konstrukce.
Jaká je typická skladba vazníkové střechy?
Skladba obsahuje KVH hranoly 160×120 mm, konstrukční desky DURELIS a OSB, parozábranu TOPDEK AL BARRIER, tepelnou izolaci PIR 022, hydroizolační fólii DEKTEN PRO, kontralatě a latě 40/60 mm a plechovou krytinu Lindab SRP Click.
Jaké jsou hlavní výhody vazníkové střechy oproti klasickému krovu?
Vazníková střecha umožňuje rychlou montáž, úsporu materiálu a překlenutí velkých rozpětí bez podpůrných sloupů, ale omezuje prostor pod střechou na skladování.
Jak probíhá montáž vazníků u vazníkové střechy?
Montáž se skládá z umístění prefabrikovaných vazníků a jejich spojení ocelovými styčníkovými deskami s prolisovanými trny, přičemž spoje musí splňovat normy ČSN EN.
Pro jaké tvary budov je vazníková střecha nejvhodnější?
Vazníkové střechy jsou vhodné pro sedlové, pultové a valbové střechy s maximálním sklonem do 25°, složitější tvary jako mansardové vyžadují tradiční krov.
Jak se starat o vazníkovou střechu, aby vydržela dlouho?
Pravidelná kontrola spojů, stavu dřeva a krytiny, údržba hydroizolace a prevence proti vlhkosti a škůdcům prodlužují životnost střechy.
Jak ovlivňuje typ střešní krytiny skladbu vazníkové střechy?
Různé střešní krytiny vyžadují odpovídající skladbu, například plechová krytina Lindab SRP Click vyžaduje kontralatě a latě 40/60 mm pro správné upevnění.
Jaké materiály se používají na výrobu vazníků?
Vazníky jsou vyrobeny z kalibrovaného, vysušeného řeziva třídy S4S, které není chemicky ošetřováno, což je ekologické a zdravotně nezávadné.
Jak integrovat fotovoltaické panely do vazníkové střechy?
Fotovoltaické panely se instalují pomocí doplňků ze stejného materiálu jako krytina, což zajišťuje statickou stabilitu a estetickou jednotnost střechy.
Jaká je cena vazníkové střechy na metr čtvereční?
Cena závisí na složitosti střechy a materiálech, ale díky prefabrikaci a úspoře materiálu je vazníková střecha často ekonomičtější než klasický krov.
Jaký je rozdíl mezi vazníkovou střechou a příhradovým vazníkem?
Příhradový vazník je konkrétní konstrukční prvek tvořený trojúhelníkovou soustavou, zatímco vazníková střecha je celková střešní konstrukce využívající tyto vazníky jako nosnou součást.
Jak postupovat při návrhu vazníkové střechy pro rodinný dům?
Prvním krokem je přesné zaměření rozměrů domu, následně statický výpočet vazníků a volba vhodného typu střechy podle tvaru a zatížení, což obvykle vyžaduje 3-5 fází návrhu.
Jaká je skladba pultové střechy a čím se liší od vazníkové střechy?
Pultová střecha má jednoduchý sklon a skládá se ze střechy, nosné konstrukce a izolace, zatímco vazníková střecha využívá speciální vazníky pro rozložení zatížení, což umožňuje větší rozpětí bez podpěr.
Jak se liší skladba obrácené střechy od běžné vazníkové střechy?
Obrácená střecha má izolaci položenou nad hydroizolační vrstvou, což je opačný postup než u běžné střechy, a tuto skladbu je třeba detailně navrhnout podle 4-6 vrstev materiálů.
Jaké jsou typy příhradových vazníků a jejich použití ve vazníkové střeše?
Nejčastější typy jsou trojúhelníkové, finkové a Howeovy vazníky, přičemž každý typ se používá podle požadavků na rozpětí a zatížení, obvykle do 10-15 metrů rozpětí.
