Tesařské spoje představují základ pevné a stabilní konstrukce, kde správné spojování trámů zajišťuje dlouhou životnost a bezpečnost stavby. Mezi nejpoužívanější metody patří čepování trámů, přeplátování nebo kampování, které kombinují tradiční řemeslnou dovednost s moderními postupy. Porozumění těmto technikám pomáhá vytvořit konstrukci, která odolá zatížení i vlivům počasí.
🔑 Klíčové body
- Tesařské spoje jako čep a dlab jsou základem pevného spojení trámů s čepem širokým na třetinu šířky trámu a hlubokým dlabem o 10 mm delším než čep.
- Podélné spojování trámů se často používá pro trámy o rozměru 12 × 20 cm, typicky u vaznic a pozednic.
- Pro zesílení spojů se využívají kovové svorníky, závitové tyče a dřevěné kolíky, přičemž po každé straně spoje musí být minimálně dva svorníky.
- Při vrtání otvorů pro svorníky se dodržují specifické parametry, například šikmý úhel vrtání 30-45° a dvojice vrtů do kříže pro pevnost spoje.
- Přesnost nebo rýsování a řezání jsou klíčové; platí zásada „Dvakrát měř, jednou řež“ pro zajištění pevnosti a trvanlivosti konstrukce.
Základní typy tesařských spojů pro trámy
Základní tesařské spoje pro trámy tvoří pilíř pevné a trvanlivé konstrukce. Mezi nejčastější patří čep a dlab, tupý sraz, přeplátování a kampování, které se liší principem spojení i pevností. Tyto spoje umožňují efektivní podélné spojování trámů bez nutnosti použití kovových spojovacích prvků.
Jaký je rozdíl mezi čepem a dlabem u tesařských spojů?
Čepování trámů vychází z přesného tvarování čepu a dlabu. Čep má šířku přibližně na třetinu šířky trámu, což zabezpečuje optimální poměr pevnosti a materiálu. Dlab je vyfrézovaný otvor, do kterého čep zapadne, a jeho hloubka je o 10 mm větší než délka čepu. Tento rozdíl umožňuje pevné a stabilní zasazení trámů, které odolá zatížení a deformacím. Čep a dlab patří mezi nejstarší i nejpoužívanější tesařské spoje, často se využívají i v konstrukcích pergol nebo roubených zdí. Správné čepování trámů vyžaduje přesnost a dodržení rozměrů pro pevné spojení bez vůlí.
Jaké jsou typy tesařských spojů: tupý sraz, přeplátování a kampování?

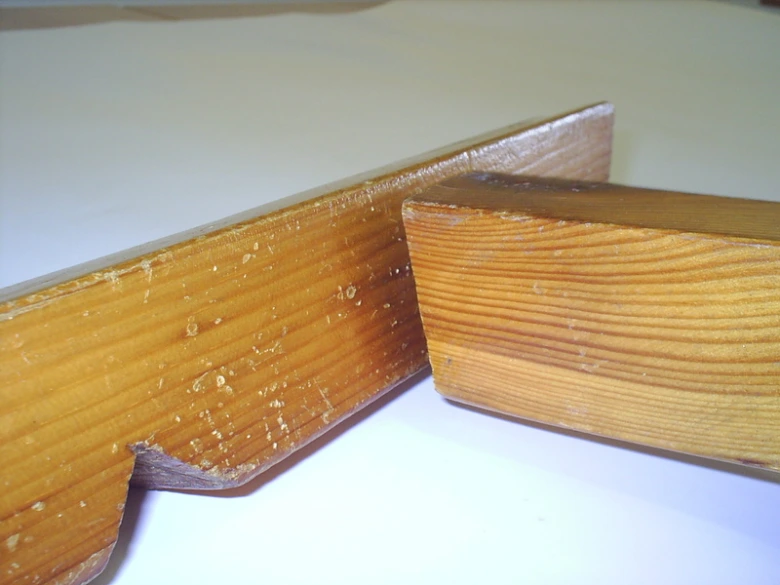

Tupý sraz představuje nejjednodušší způsob spojení trámů, kdy jsou konce spojeny přímo bez překrytí. Tento spoj je méně pevný a používá se hlavně tam, kde není potřeba vysoká nosnost. Přeplátování znamená překrytí dvou trámů přes sebe v určité délce, čímž vzniká větší plocha styku a pevnější spojení. Kampování je technika zapouštění trámů do sebe, kde se část dřeva odřeže nebo zkosí do hloubky mezi 1/8 až 1/6 tloušťky trámu. Tento spoj kombinuje pevnost s jednoduchou výrobou a často se používá při stavbě pergol či menších dřevěných konstrukcí.
- Tupý sraz je rychlý, ale méně pevný spoj
- Přeplátování zvyšuje pevnost díky překrytí trámů
- Kampování umožňuje částečné překrytí s lepší stabilitou
Tip: Častá chyba je neodměření hloubky kampování, která nesmí být příliš hluboká, aby nedošlo ke snížení pevnosti trámu. Moderní tesařské spoje často kombinují tradiční metody s kovovými prvky pro větší odolnost.
Jak správně spojit dva trámy k sobě v konstrukci
Správné spojení dvou trámů v konstrukci vyžaduje přesný postup od rýsování až po montáž svorníků. Návod na spojování dvou trámů k sobě zahrnuje několik kroků, které zajistí pevnost a spolehlivost spoje.
Jak spojit dva trámy k sobě?
- Orýsování – začněte přesným orýsováním míst, kde budou trámy spojeny. Tato fáze předchází řezání a určuje tvar spoje.

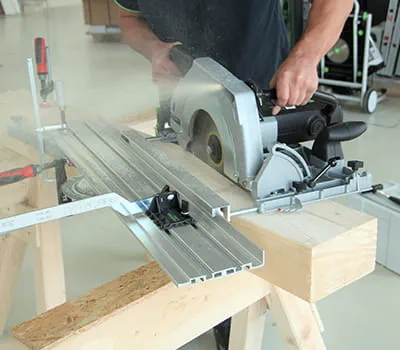

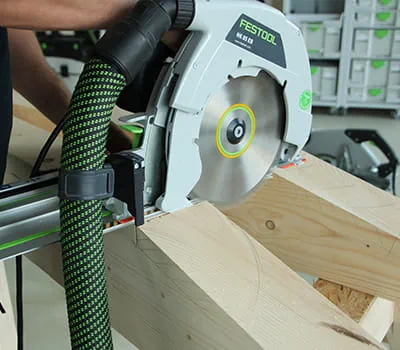

- Řezání trámů – použijte ruční okružní pilu k přesnému rozřezání podle rýsování. Dodržujte zásadu „Dvakrát měř, jednou řež“ pro minimalizaci chyb.
- Frézování kampu – frézujte kampa, tedy zkosení hran spoje, aby se trámy lépe přiléhaly a spoj byl pevnější.
- Přiložení trámů – po frézování položte oba trámy k sobě a zkontrolujte přesnost a těsnost spoje.
- Vrtání otvorů – vyvrtejte otvory pro svorníky, které spoj zajistí mechanicky.
- Montáž svorníků – do připravených otvorů instalujte svorníky a pevně je utáhněte.
Tento postup je základní návod na spojování trámů, který uplatníte při konstrukci pergol, rámů nebo dalších dřevěných staveb. Podrobnější techniky lze najít na portálu Eagri.cz, který je odborným zdrojem v oboru dřevařství a tesařství.
Jak se spojují dva trámy?
Spojování trámů v konstrukci vyžaduje nejen přesnost, ale i správný výběr nástrojů a materiálů. Po rýsování a řezání následuje frézování, které usnadňuje přiléhání trámů a zvyšuje pevnost spoje. Vrtání otvorů je nezbytné pro instalaci spojovacích prvků, jako jsou svorníky nebo čepy. Tyto prvky mechanicky zajistí stabilitu spoje a zabraňují posunu trámů.
Pro dosažení vysoké pevnosti spojů je klíčové správné podélné spojování trámů s ohledem na velikost a zatížení konstrukce. Moderní tesařské spoje, například čepování trámů, poskytují trvalé a pevné napojení, které se hodí nejen pro pergoly, ale i pro nosné konstrukce střech či altánů.
Jaké jsou typy tesařských spojů?
Mezi základní typy tesařských spojů patří čep a dlab, který zajišťuje pevné a přesné napojení, tupý sraz, přeplátování a kampování. Čepování trámů je tradiční metoda, kdy jeden trám má vyfrézovaný čep a druhý odpovídající otvor, což zvyšuje stabilitu spoje.
Přeplátování spočívá v překrytí dvou trámů přes sebe s následným spojem, což se často používá při podélném spojování trámů. Kampování, tedy zkosení hran, usnadňuje přiléhání a zlepšuje estetiku spoje. Výběr správného spoje závisí na požadované pevnosti, konstrukčním řešení a druhu dřevěné stavby.
Tip: Častou chybou je nepřesné orýsování, které vede k nerovným spojům a oslabení konstrukce. Proto vždy dodržujte zásadu „Dvakrát měř, jednou řež“. Spojení trámů se hodí pro nosné konstrukce a pergoly, ale není vhodné pro velmi tenké nebo deformované trámy, kde může dojít k prasklinám.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak zesílit a zajistit tesařské spoje
Zesílení a zajištění tesařských spojů patří mezi klíčové kroky při konstrukci dřevěných rámů, pergol či střech. Správné použití kovových svorníků, dřevěných kolíků a přesné vrtání otvorů pod správným úhlem výrazně zvyšuje stabilitu a životnost spojů trámů.
Jak zesílit tesařské spoje pomocí kovových svorníků a kolíků?
Pro moderní tesařské spoje se běžně používají kovové svorníky a dřevěné kolíky, které výrazně posilují spoje trámů. Nejprve se vrtají otvory pod úhlem 30 až 45 stupňů, což umožňuje lepší mechanickou fixaci spoje. Tyto otvory se pak vyplní kolíky či vloží svorníky, které zajišťují pevnost spoje a zabraňují pohybu dřeva. Použití dvojice šroubů do kříže je další osvědčenou metodou – takové spojení efektivně rozkládá síly a minimalizuje riziko uvolnění. Dřevěné kolíky navíc doplňují kovové prvky o pružnost spoje, což je výhodné zejména u konstrukcí vystavených proměnlivým vlivům počasí či kampování.
| Prvek spoje | Úhel vrtání | Doporučený počet šroubů | Funkce |
|---|---|---|---|
| Kovové svorníky | 30-45° | 2 do kříže | Fixace a pevnost spoje |
| Dřevěné kolíky | 30-45° | 1-2 | Posílení pevnosti a pružnost |
| Závitové tyče | 30-45° | Podle tloušťky trámu | Stabilizace podélných spojů |
Jak zajistit pevnost tesařských spojů?
Pevnost tesařských spojů závisí na přesnosti vrtání otvorů pod doporučeným úhlem 30-45° a správném osazení spojovacích prvků. Tato technika minimalizuje vznik vůlí a zvyšuje odolnost spoje vůči mechanickému namáhání. Montáž dvojice šroubů do kříže je klíčová pro stabilitu, protože rovnoměrně rozkládá síly působící na spoj. Kromě kovových svorníků a dřevěných kolíků lze použít i závitové tyče a třmeny, které doplňují spoj a umožňují bezpečné podélné spojování trámů, například při kampování nebo tvorbě pergol. Moderní tesařské spoje tak kombinují tradiční čepování trámů a přeplátování s kovovými prvky pro optimální pevnost a trvanlivost.
Tip: Častou chybou je vrtání otvorů příliš kolmo nebo příliš šikmo, což snižuje účinnost svorníků a kolíků. Dodržujte úhel vrtání 30-45° přesně podle typu spoje a tloušťky trámů.
Nářadí a pomůcky pro tesařské spoje
Pro přesné a pevné spojování trámů v konstrukci je nezbytné používat specializované nářadí a pomůcky, které zajistí správný tvar a rozměry spojů. Ruční okružní pila s vodicí lištou umožňuje řezat trámy na míru podle konkrétního typu spoje, například čepování trámů nebo přeplátování. Frézovací nástavce, jako drážkovací frézy, usnadňují vytváření přesných drážek a čepů, které musí mít typicky šířku kolem třetiny šířky trámu a délku odpovídající čtvrtině až polovině jeho výšky.
Vrtačka slouží k vyvrtání otvorů pro dřevěné kolíky, kovové svorníky nebo závitové tyče, které spoje pevně fixují. Otvory se obvykle vrtají ve dvou fázích – nejprve průchozí a poté s větším průměrem pro hlavy spojovacích prvků, aby nedošlo k rozštípnutí dřeva. Kladivo a rašple jsou nezbytné pro doladění tvaru spoje a odstranění nerovností po řezu či frézování. Tesařské sekery se používají pro hrubší opracování a přípravu dílců, zejména při kampování, kdy je třeba zapustit menší profil do většího do hloubky 1/8 až 1/6 tloušťky trámu.
Přesná měřidla – pravítko, úhelník, pokosník a rejsek – jsou klíčová pro dodržení správných rozměrů a úhlů, což je zásadní u rohových spojů trámů a podélného spojování trámů. Pro fixaci během práce slouží svěrky, tesařské kozy a hoblice, které zajišťují stabilitu dílců a přesnost spojů.
| Nářadí | Funkce |
|---|---|
| Ruční okružní pila | Řezání trámů na přesný tvar spoje |
| Frézovací nástroje | Tvarování čepů a drážek s přesností do 1 mm |
| Vrtačka | Vrtání otvorů pro kolíky, svorníky a šrouby |
| Kladivo a rašple | Doladění tvaru spoje a odstranění nerovností |
| Tesařské sekery | Hrubé opracování dřeva a příprava kampování |
| Měřidla (pravítko, úhelník, pokosník, rejsek) | Kontrola přesných rozměrů a úhlů při rýsování |
Tip: Pro dosažení vysoké pevnosti spoje doporučuji používat frézovací nástroje s výměnnými břity a přesné měřidlo s dělením na 1 mm. Moderní tesařské spoje vyžadují toleranci řezů do ±0,5 mm, aby konstrukce správně držela a odolávala zatížení.
Odborná rada: Častou chybou je nedostatečné vyvrtání otvorů pro spojovací materiál, což vede k praskání trámů při montáži. Proto je nutné dodržovat správný průměr a hloubku vrtání podle typu kolíků či svorníků.
Pro koho se vybavení hodí: Profesionální tesaři a zkušení kutilové, kteří pracují s rozměrným hraněným řezivem (např. 12 × 20 cm) a vyžadují precizní a trvanlivé spoje. Pro drobné hobby práce s tenčím řezivem postačí základní ruční nářadí bez speciálních frézovacích nástavců.
Pro koho není vhodné: Začátečníci bez zkušeností s přesným rýsováním a řezáním, kteří by mohli nesprávným použitím nářadí poškodit materiál a oslabit konstrukci. V takovém případě doporučuji konzultaci s odborníkem nebo využití předpřipravených spojovacích prvků.
Jak ovlivňuje druh dřeva volbu a pevnost tesařského spoje
Druh dřeva zásadně určuje vhodnost konkrétních tesařských spojů a jejich mechanickou pevnost. Tvrdé dřevo, například dub nebo jasan, má hustotu kolem 700-900 kg/m³ a pevnost v tlaku přes 50 MPa, což umožňuje použití složitých spojů jako čepování trámů nebo přeplátování. Tyto spoje využívají přesné rozměry čepu (asi 1/3 šířky trámu a 1/4 až 1/2 výšky) a hluboký dlab (o 10 mm delší než čep), čímž vzniká pevná a trvanlivá konstrukce vhodná pro nosné prvky krovu nebo pergoly. Pevnost spoje v tvrdém dřevě dosahuje až 80 % pevnosti samotného trámu.
Měkké dřevo, například smrk nebo borovice, s hustotou kolem 400-500 kg/m³ a pevností v tlaku 30-40 MPa, vyžaduje jemnější přístup. Spoje jako kampování (zapouštění do hloubky 1/8 až 1/6 tloušťky profilu) nebo podélné spojování s menší hloubkou zářezů minimalizují riziko prasklin a rozštípnutí. U těchto dřevin je častá chyba příliš hlubokého nebo širokého dlabu, který oslabuje trám a snižuje únosnost spoje. Proto se doporučuje používat kovové zajišťovací prvky, jako jsou svorníky nebo třmeny, které kompenzují nižší pevnost spoje.
Vlhkost dřeva přímo ovlivňuje trvanlivost i pevnost spoje. Dřevo s vlhkostí nad 18 % má zvýšené riziko bobtnání a deformací, což může způsobit uvolnění i přes přesně vyrobené rohové spoje trámů. Optimální vlhkost pro montáž je 12-15 %, přičemž dřevo musí být před zpracováním řádně vysušeno a ošetřeno proti vlhkosti a houbám. Nedostatečné sušení vede k deformacím, které oslabují styčné plochy a snižují celkovou únosnost konstrukce.
| Druh dřeva | Hustota (kg/m³) | Pevnost v tlaku (MPa) | Doporučený spoj | Hloubka zářezu / dlabu |
|---|---|---|---|---|
| Dub, jasan | 700-900 | 50+ | Čepování, přeplátování | Čep 1/3 šířky, dlab o 10 mm delší |
| Smrk, borovice | 400-500 | 30-40 | Kampování, jemné spoje | Hloubka 1/8 až 1/6 tloušťky trámu |
Tip: Pro venkovní konstrukce, jako jsou pergoly, doporučuji zvolit tvrdé dřevo s čepovými spoji, které lépe odolávají povětrnostním vlivům a zajišťují dlouhodobou stabilitu.
Spojování trámů v měkkém dřevě není vhodné pro konstrukce s vysokým zatížením, kde je požadována maximální pevnost. Naopak tvrdé dřevo s přesně vyrobenými spoji se hodí pro krovy, nosné rámy a prvky s dlouhou životností. Při práci s měkkým dřevem je nezbytné pečlivě volit typ spoje a doplňovat jej kovovými zajišťovacími prvky, aby se předešlo poškození a snížení pevnosti konstrukce.
Jak probíhá kontrola kvality a testování pevnosti tesařských spojů
Kontrola kvality a testování pevnosti jsou nezbytné kroky pro zajištění spolehlivosti tesařských spojů a správného spojování trámů v konstrukci. Přesnost spojení se ověřuje měřením rozměrů a vzájemného usazení jednotlivých částí, například u čepování trámů, kde čep obvykle zabírá třetinu šířky a čtvrtinu až polovinu výšky trámu, a dlab musí být o 10 mm hlubší než čep a nesmí být vyřezán napříč vlákny. U přeplátování se kontroluje rovinnost překrytí a přesnost výřezů, aby styčné plochy doléhaly bez mezer.
Mechanické testy pevnosti spočívají v zatížení spoje statickým tlakem odpovídajícím minimálně 1,5násobku očekávané provozní zátěže, případně dynamickým zatížením simulujícím reálné podmínky konstrukce. Testování zahrnuje i kontrolu odolnosti proti smykovým a tahovým silám, které jsou typické pro nosné prvky jako krovy nebo pozednice. Vizuální inspekce se zaměřuje na praskliny, třísky, suky a jiné vady dřeva v okolí spoje, které by mohly ohrozit jeho stabilitu, přičemž i moderní tesařské spoje u pergol či kampování musí být bez těchto defektů.
Jak správně spojit dva trámy dohromady
- Změřte přesnost vyřezání čepu a dlabu podle konkrétních rozměrů konstrukce (čep široký na 1/3 šířky trámu, délka 1/4 až 1/2 výšky)
- Proveďte vizuální kontrolu spoje na trhliny, třísky a vady dřeva v okolí spoje
- Ověřte pevnost spoje statickým zatížením odpovídajícím 1,5násobku provozní zátěže
- Zkontrolujte přesné usazení při podélném spojování trámů, aby nedocházelo k vůli nebo nerovnoměrnému přenosu sil
- Použijte vhodné moderní tesařské spoje, například čepování trámů, kampování do hloubky 1/8 až 1/6 tloušťky profilu, nebo přeplátování s kovovými svorníky či dřevěnými kolíky
Častá chyba: Nedostatečná hloubka dlabu nebo nesprávná šířka čepu vede k oslabení spoje a riziku rozštípnutí trámu při zatížení.
Pro koho se to hodí: Tento postup je vhodný pro nosné dřevěné konstrukce, kde je požadována vysoká pevnost a dlouhodobá trvanlivost. Naopak u lehkých pergol nebo dočasných konstrukcí lze použít jednodušší spoje s kovovými spojkami bez nutnosti rozsáhlého testování.
Takový systematický přístup zaručuje dlouhodobou stabilitu, bezpečnost a odolnost dřevěných konstrukcí proti mechanickému namáhání.
Jak dlouhodobě udržovat a chránit tesařské spoje před vlhkostí
Vlhkost je hlavní příčinou praskání a hniloby dřeva, která může významně zkrátit životnost tesařských spojů. Správná údržba spojů a ochrana dřeva prodlužují funkčnost a pevnost konstrukce o desítky let. Moderní tesařské spoje, jako je čepování trámů nebo přeplátování, vyžadují pravidelné kontroly, aby se zabránilo narušení spoje vlivem vlhkostních změn.
Údržba spojů zahrnuje:
- pravidelné vizuální kontroly vlhkosti a poškození
- aplikaci vhodných ochranných nátěrů na bázi olejů nebo lazur, které odpuzují vodu
- zajištění dostatečného větrání konstrukce, například u tesařské spoje pergoly, aby se zabránilo kondenzaci
- okamžité opravy poškozených částí, aby se zabránilo šíření hniloby
Tip: Při podélném spojování trámů nebo kampování volte spoje s minimálním kontaktem s vlhkostí a vždy dodržujte tesařské spoje návod pro správnou aplikaci.
Časté dotazy k tesařským spojům a spojování trámů
Otázka: Jak spojit dva trámy k sobě?
Spojení dvou trámů začíná přesným rýsováním, následným řezáním čepu a dlabu podle rozměrů – čep má šířku třetiny šířky trámu, dlab je o 10 mm hlubší. Kampování pak umožní zapuštění jednoho trámu do druhého do hloubky 1/8 až 1/6 tloušťky. Spoj se fixuje kovovými svorníky nebo dřevěnými kolíky.
Otázka: Jaké jsou základní typy tesařských spojů?
Mezi základní tesařské spoje patří čep a dlab, tupý sraz, přeplátování, kampování a plátování. Čepování trámů využívá pevné zasazení čepu do dlabu, přičemž přeplátování slouží k podélnému spojování trámů překrytím jejich konců.
Otázka: Jak zesílit tesařské spoje?
Pro zvýšení pevnosti se používají kovové svorníky, závitové tyče a dřevěné kolíky. Otvory pro svorníky se vrtají pod úhlem 30-45° a často ve dvojicích do kříže, aby nedošlo k rozštípnutí trámu.
Otázka: Jaké nářadí potřebuji pro tesařské spoje?
Nezbytné je ruční okružní pila s frézovacími nástavci, vrtačka, kladivo, rašple, tesařská sekera, pravítko a úhelník pro přesné rýsování.
Otázka: Jak ovlivňuje druh dřeva výběr spoje?
Tvrdé dřevo jako dub umožňuje pevnější a trvanlivější spoje, zatímco měkké dřevo vyžaduje jemnější práci a méně agresivní spoje, aby se zabránilo poškození.
Otázka: Jak probíhá kontrola kvality tesařských spojů?
Kontrola zahrnuje vizuální inspekci na trhliny a vady, přesné měření rozměrů a zatěžovací testy potvrzující pevnost spoje.
Otázka: Jak dlouho vydrží správně provedený tesařský spoj?
Při správné ochraně proti vlhkosti a pravidelné údržbě vydrží tesařské spoje několik desítek let.
Otázka: Jaké jsou parametry vrtání otvorů pro svorníky?
Otvory se vrtají pod úhlem 30-45°, v párech do kříže, aby se minimalizovalo riziko prasknutí a zaručila vysoká pevnost spoje.
Otázka: Co je kampování v tesařských spojích?
Kampování znamená zapuštění jednoho trámu do druhého do hloubky 1/8 až 1/6 tloušťky menšího trámu, což zajišťuje pevné a stabilní spojení.
Otázka: Jaké jsou moderní metody tesařských spojů?
Moderní tesařské spoje využívají kovové spojky, lepené spoje a závitové svorníky, které zrychlují montáž a zvyšují pevnost konstrukce.

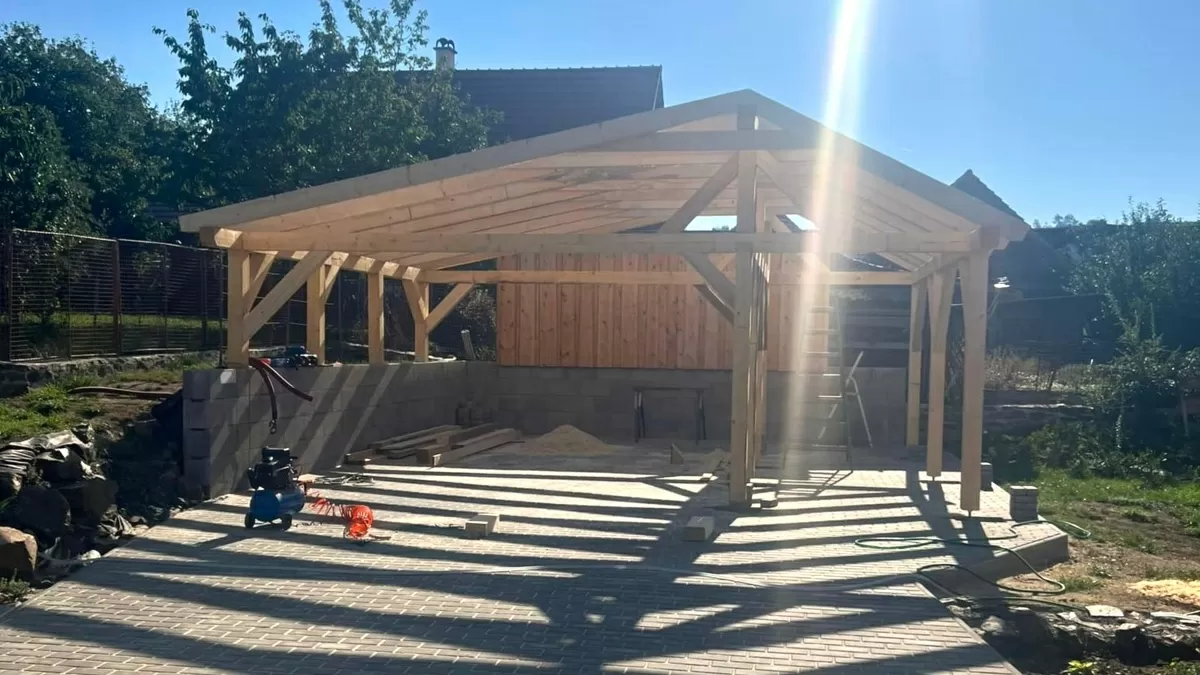

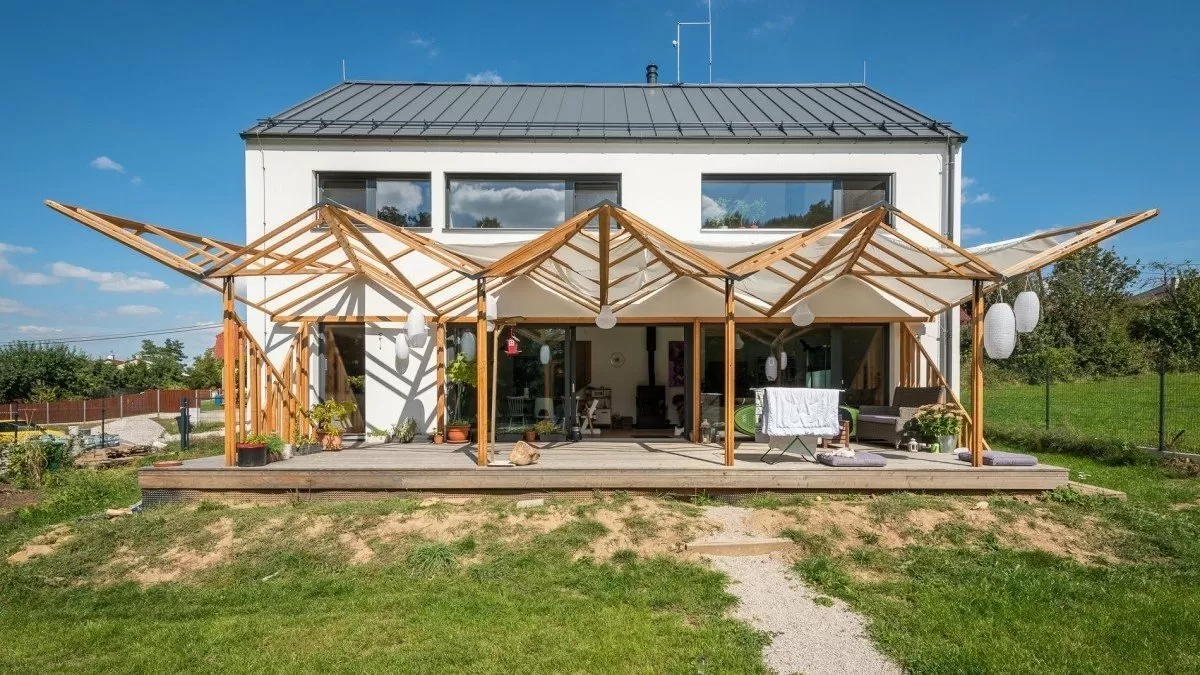

Otázka: Jak se spojují trámy při stavbě pergoly?
Při stavbě pergoly se často používá čepování trámů, přeplátování a kovové spojky pro estetické a pevné spojení.
Otázka: Jak se provádí přeplátování trámů?
Přeplátování spočívá v překrytí konců trámů, často s fixací kovovými spojkami, a používá se hlavně pro podélné spojování trámů při prodloužení.
Otázka: Jak správně rýsovat tesařské spoje?
Rýsování se provádí měkkou tesařskou tužkou, pravítkem a úhelníkem podle přesných rozměrů spoje, aby byly řezy přesné a spoje pevné.
Otázka: Jaké chyby se často dělají při spojování trámů?
Častou chybou je nepřesné rýsování, špatné vrtání otvorů, nedostatečné upevnění svorníky a používání poškozeného nebo vlhkého dřeva.

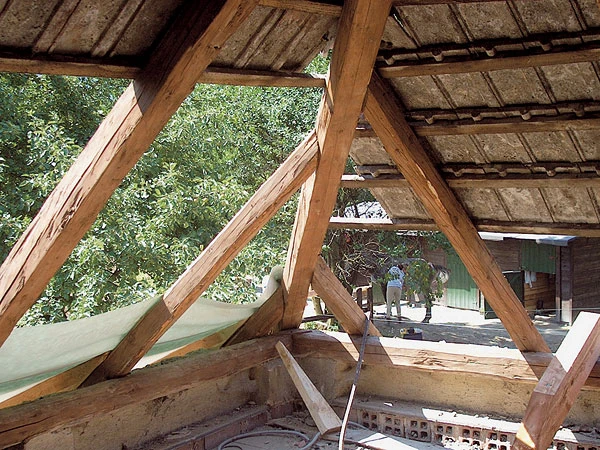

Otázka: Jak napojit trámy bez použití kovových spojek?
Napojení lze provést tradičními spoji typu čep a dlab s přesným rýsováním a kolíkováním, což zajistí pevné a trvanlivé spojení bez kovových prvků.
