Střídavý proud je základním prvkem moderní elektrotechniky, který umožňuje efektivní přenos elektrické energie na velké vzdálenosti. Vzniká periodickou změnou směru a velikosti elektrického proudu, což jej odlišuje od stejnosměrného proudu. Pochopení jeho principu a praktických příkladů využití je klíčové pro správný návrh i provoz elektrických zařízení.
Hlavní poznatky
- Střídavý proud mění směr 50krát za sekundu, tedy má frekvenci 50 Hz.
- Matematický popis střídavého proudu je i(t) = Iₘₐₓ × sin(ωt + φ), kde ω je úhlová frekvence.
- Výroba střídavého proudu probíhá pomocí generátorů (alternátorů) založených na elektromagnetické indukci.
- Pomocí transformátorů lze napětí střídavého proudu zvyšovat až na 400 kV pro efektivní přenos elektřiny.
- Střídavý proud se využívá v domácnostech, průmyslu, dopravě a je vhodnější pro přenos než stejnosměrný proud.
Princip střídavého proudu a jeho charakteristika
Princip střídavého proudu spočívá v periodické změně směru a velikosti elektrického proudu v čase. V běžných elektrických sítích v České republice má střídavý proud frekvenci 50 Hz, což znamená, že směr toku nábojů se mění padesátkrát za sekundu. Jeho průběh lze popsat matematickým vzorcem i(t) = Iₘₐₓ × sin(ωt + φ), kde Iₘₐₓ představuje amplitudu proudu, ω úhlovou frekvenci a φ fázový posun.
Střídavý proud a napětí vykazují sinusový průběh, což umožňuje efektivní přenos energie a jednoduchou transformaci napětí pomocí transformátorů. Tento princip střídavého proudu v elektrotechnice je klíčový pro většinu průmyslových i domácích aplikací, kde střídavý proud nahrazuje stejnosměrný proud právě pro jeho vlastnosti a možnosti.
Jaký je rozdíl mezi stejnosměrným a střídavým proudem?
Stejnosměrný proud (DC) má konstantní směr i velikost, zatímco střídavý proud (AC) mění oba parametry periodicky podle sinusového průběhu. V České republice má střídavý proud frekvenci 50 Hz, což znamená 50 změn směru za sekundu. Tento střídavý průběh umožňuje snadné využití transformátorů, které mění napětí a přizpůsobují tak přenos elektřiny na dlouhé vzdálenosti. Elektrický proud střídavý proto nachází uplatnění tam, kde je potřeba efektivní distribuce energie.
Jaký je rozdíl mezi AC a DC?
Alternating current (AC) periodicky mění směr a velikost proudu a napětí, zatímco direct current (DC) má stálý směr a hodnotu. AC se používá především k přenosu elektřiny na velké vzdálenosti, protože transformátory umožňují měnit napětí a tím snižovat ztráty při přenosu. DC je běžný v elektronických zařízeních a bateriích, kde je potřeba stabilní a konstantní napájení.
Jaký je rozdíl mezi stejnosměrným a střídavým motorem?
Stejnosměrné motory (DC) mají stálé magnetické pole, které umožňuje přesnou regulaci otáček. Střídavé motory (AC), zejména asynchronní typy, využívají rotující magnetické pole generované střídavým proudem, což zjednodušuje konstrukci a snižuje náklady. Tyto motory jsou robustnější a častěji se používají v průmyslu díky své spolehlivosti a efektivitě.
Tip: Pro přesné měření a analýzu průběhu střídavého proudu se používá osciloskop, který zobrazí sinusový průběh a umožní sledovat frekvenci i amplitudu v reálném čase.
Výroba a generátory střídavého proudu
Střídavý proud se vyrábí na principu elektromagnetické indukce, který je základem funkce elektrických generátorů. Generátor se skládá ze statoru, pevné části s vinutím, a rotoru, který se otáčí v magnetickém poli. Otáčením rotoru dochází k periodické změně magnetického toku procházejícího statorem, což indukuje střídavé napětí a následně střídavý proud ve vinutí statoru. Frekvence střídavého proudu závisí na otáčkové rychlosti rotoru a počtu pólů generátoru podle vztahu f = (n × p) / 120, kde f je frekvence v hertzech, n otáčky za minutu a p počet pólů.
Co je střídavý proud a jak se generuje
Elektromagnetická indukce umožňuje pravidelnou změnu směru elektrického proudu, což je základní rozdíl oproti stejnosměrnému proudu s konstantním směrem. Střídavý proud má sinusový průběh napětí i proudu, který se v elektrotechnice značí symbolem ~. Tento průběh lze matematicky vyjádřit funkcí i(t) = Iₘₐₓ × sin(ωt + φ), kde Iₘₐₓ je amplituda proudu, ω úhlová frekvence (ω = 2πf), t čas a φ fázový posun.
Klíčové parametry generátoru a střídavého proudu:
- Rotor určuje frekvenci střídavého proudu otáčením v magnetickém poli
- Stator obsahuje cívky, ve kterých se indukuje střídavé napětí
- Frekvence v Evropě standardně činí 50 Hz, tedy směr proudu se mění 50krát za sekundu
- Střídavý proud a napětí se periodicky mění, což umožňuje efektivní transformaci a přenos elektrické energie
Tip: Frekvence a počet pólů generátoru musí být přesně sladěny, aby síťová frekvence zůstala stabilní na 50 Hz, což je nezbytné pro správnou funkci elektrických zařízení.
Podrobnější informace o principu střídavého proudu v elektrotechnice lze nalézt na Wikipedia.
Výhody střídavého proudu a jeho přenos v síti

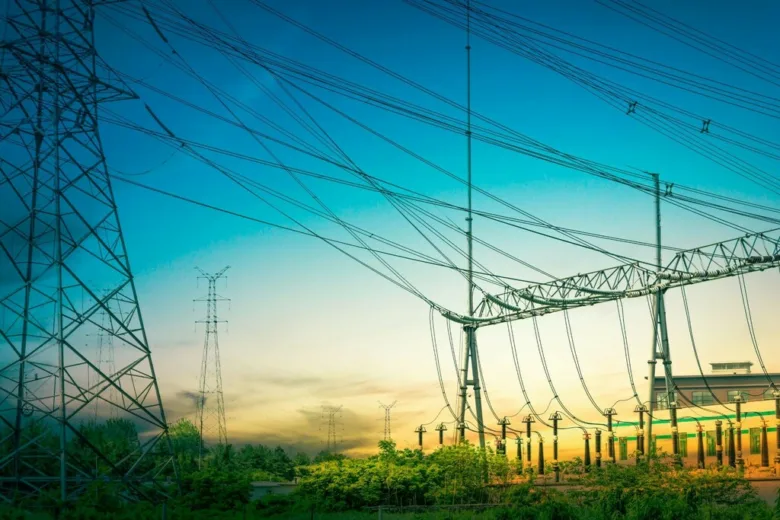

Střídavý proud se v elektrických sítích používá hlavně proto, že umožňuje snadnou transformaci napětí pomocí transformátorů. Transformátor zvyšuje napětí až na 400 kV, což výrazně snižuje ztráty při přenosu elektřiny na velké vzdálenosti. Vyšší napětí znamená nižší proudy, a tím i menší tepelné ztráty v přenosových vedeních. V domácnostech se napětí snižuje na standardních 230 V, což je bezpečné a vhodné pro běžné spotřebiče.
Proč se v elektrických sítích používá střídavý proud
Střídavý proud umožňuje efektivní přenos elektřiny díky své schopnosti měnit napětí. Na rozdíl od stejnosměrného proudu lze střídavé napětí snadno zvyšovat a snižovat, což snižuje ztráty a zlepšuje hospodárnost přenosu. Typická frekvence střídavého proudu v běžných sítích je 50 Hz, což je standardní hodnota v Evropě.
| Typ sítě | Napětí (V) | Poznámka |
|---|---|---|
| Vysoké napětí | 110 000-400 000 | Pro přenos elektřiny na dlouhé vzdálenosti |
| Distribuční síť | 10 000-35 000 | Přenos do blízkosti spotřebitelů |
| Domácí síť | 230 | Standardní napětí v domácnostech |
Praktické využití střídavého proudu v elektrotechnice

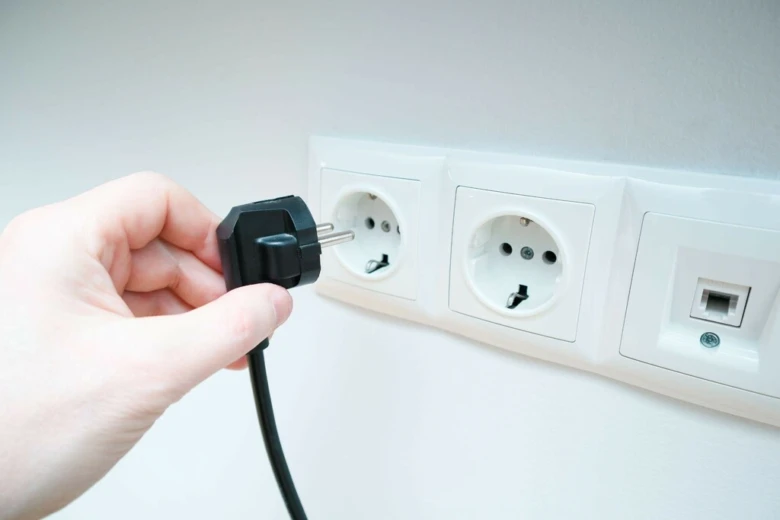

Střídavý proud napájí většinu domácích spotřebičů, například lednice, pračky, televizory a osvětlení. Standardní frekvence střídavého proudu v české elektrické síti je 50 Hz, což znamená, že směr i velikost proudu se mění 50krát za sekundu. Tato vlastnost umožňuje efektivní přenos elektrické energie na dlouhé vzdálenosti díky možnosti transformace napětí.
V průmyslových provozech se střídavý proud využívá především k pohonu třífázových asynchronních motorů. Tyto motory pracují na principu střídavého magnetického pole ve statorovém vinutí, které vzniká díky průchodu střídavého proudu. Jsou základem pohonu většiny strojů a zařízení, protože umožňují vysokou účinnost a jednoduchou regulaci otáček.
Střídavý proud se používá také při svařování tenkých plechů, kde jeho pravidelný průběh zajišťuje rovnoměrný ohřev materiálu a minimalizuje deformace. V palubních elektrických sítích lodí a letadel poskytuje střídavý proud stabilní napájení systémů, přičemž často využívá třífázové napájení pro zvýšení spolehlivosti a efektivity.
Jaké jsou nejčastější aplikace střídavého proudu v elektrotechnice
- Napájení domácích spotřebičů včetně varných desek, vysavačů a osvětlení
- Pohon třífázových asynchronních motorů v průmyslových zařízeních
- Svařování elektrickým obloukem u tenkých plechů pro rovnoměrný ohřev
- Napájení elektrických systémů v dopravních prostředcích, zejména lodích a letadlech
Tip: Značka střídavého proudu v elektrických schématech je sinusový průběh, který znázorňuje pravidelnou změnu polarity a amplitudy. Tento symbol odlišuje střídavý proud od stejnosměrného, který má konstantní směr a velikost napětí.
Fyzikální principy střídavého proudu a fázový posun
Střídavý proud vytváří periodický průběh napětí a proudu, které se mohou vzájemně časově posunout. Tento fázový posun ovlivňuje výkon elektrického obvodu a jeho efektivitu. Následující podsekce objasňují základní pojmy a výpočty související s tímto jevem.
Fázový posun a jeho význam
Fázový posun označuje časový rozdíl mezi okamžiky maximální hodnoty střídavého proudu a napětí. Tento úhel se měří ve stupních a přímo ovlivňuje, jak efektivně je elektrický obvod schopen převádět elektrickou energii na užitečnou práci. V obvodech s indukčností nebo kapacitou může být proud posunut vůči napětí, což snižuje činný výkon a zvyšuje jalový výkon.
Výpočet činného, jalového a zdánlivého výkonu
Činný výkon (P) představuje skutečnou práci vykonanou elektrickým obvodem. Jalový výkon (Q) je energie, která se periodicky vrací do zdroje, a nezpůsobuje užitečnou práci. Zdánlivý výkon (S) je geometrickým součtem činného a jalového výkonu. Výpočet těchto hodnot probíhá podle následujících kroků:
- Změření efektivních hodnot proudu (I) a napětí (U) – základ pro výpočet
- Stanovení fázového úhlu (φ) mezi proudem a napětím – určení fázového posunu
- Výpočet činného výkonu – P = U × I × cos φ
- Výpočet jalového výkonu – Q = U × I × sin φ
- Výpočet zdánlivého výkonu – S = U × I
Tyto výpočty jsou klíčové pro správné dimenzování elektrických zařízení a optimalizaci spotřeby energie ve střídavých obvodech.
_Tip:_ Fázový posun a související výkony lze snadno znázornit v grafu, kde střídavý proud a napětí zobrazují svůj průběh, což pomáhá při analýze elektrických obvodů v průmyslu i domácnostech.
Bezpečnost při práci se střídavým proudem
Při práci se střídavým proudem je bezpečnost nezbytná, protože střídavý proud o frekvenci 50 Hz mění směr a velikost proudu 50krát za sekundu, což zvyšuje riziko elektrického úrazu. Střídavý proud vytváří střídavé napětí, které může způsobit svalové křeče a zástavu srdce již při hodnotách nad 30 mA. Na rozdíl od stejnosměrného proudu, který má konstantní směr a nižší nebezpečí při stejných hodnotách, střídavý proud vyžaduje přísnější ochranná opatření. Použití izolačních rukavic s minimální izolační třídou 1000 V, ochranných brýlí a elektroizolační obuvi s minimální výškou podrážky 15 mm výrazně snižuje riziko průchodu proudu tělem.
Chyby při měření střídavého proudu a jak se jim vyhnout
- Používat měřicí přístroje s kategorií minimálně CAT III pro rozvody nízkého napětí a CAT IV pro hlavní rozvody
- Zajistit správné připojení měřicích svorek podle návodu výrobce, aby nedošlo ke zkratu nebo nesprávnému měření
- Před připojením měřicích přístrojů vždy vypnout napájení obvodu, pokud to provozní podmínky umožňují
- Dodržovat minimální bezpečnostní vzdálenosti 30 cm od živých částí při práci bez izolace
- Nepřekračovat maximální povolené hodnoty proudu a napětí uvedené na měřicím přístroji
Tip: Použití vhodných ochranných pomůcek a dodržování bezpečnostních postupů snižuje riziko úrazu střídavým proudem, který při frekvenci 50 Hz může způsobit vážné zdravotní následky již při proudu nad 30 mA.
Moderní využití střídavého proudu a obnovitelné zdroje
Integrace střídavého a stejnosměrného proudu je klíčová pro efektivní využití obnovitelných zdrojů energie. Moderní elektrotechnika používá měniče a usměrňovače k přeměně elektrické energie tak, aby odpovídala požadavkům spotřebičů i distribučních sítí.
Principy měničů a usměrňovačů
Měniče slouží k přeměně stejnosměrného proudu na střídavý proud s požadovanou frekvencí a napětím. Naopak usměrňovače převádějí střídavý proud na stejnosměrný pro ukládání nebo přímé použití v zařízeních. Tyto technologie umožňují propojení AC a DC systémů, které jsou běžné u obnovitelných zdrojů, například solárních panelů nebo větrných elektráren.
- Měnič generuje střídavý proud z DC zdroje
- Usměrňovač mění střídavý proud na stejnosměrný
- Umožňují kompatibilitu mezi různými typy elektrických zařízení
Moderní využití střídavého proudu v obnovitelných zdrojích
Obnovitelné zdroje často produkují stejnosměrný proud, který je potřeba přeměnit na střídavý proud pro napájení domácností a průmyslu. Větrné turbíny a solární panely tak využívají měniče, které zajišťují správnou frekvenci a napětí střídavého proudu podle standardů elektrické sítě. Tím se zajišťuje plynulá integrace energie do distribuční soustavy.
Příklady využití střídavého proudu v průmyslu a domácnostech
V domácnostech se střídavý proud používá pro osvětlení, spotřebiče a vytápění, přičemž jeho frekvence v ČR činí 50 Hz. V průmyslu pohání střídavé elektromotory a zařízení vyžadující stabilní napětí. Díky technologii měničů lze současně využívat zdroje se stejnosměrným proudem, například baterie nebo solární články, což zvyšuje energetickou efektivitu.
Tip: Pro správnou funkci domácích i průmyslových systémů je nutné zajistit kvalitní měniče a usměrňovače, které zabrání ztrátám a zajistí stabilní dodávku střídavého proudu s požadovanou frekvencí a napětím.
Časté dotazy
Jaký je hlavní rozdíl mezi střídavým a stejnosměrným proudem?
Střídavý proud mění směr 50krát za sekundu (50 Hz), zatímco stejnosměrný proud má stálý směr a velikost.
Co znamená frekvence střídavého proudu 50 Hz?
Frekvence 50 Hz znamená, že směr elektrického proudu se mění 50krát za sekundu.
Jak funguje generátor střídavého proudu?
Generátor má rotor otáčející se v magnetickém poli, který indukuje střídavé napětí ve statoru.
Proč se používají transformátory v přenosu střídavého proudu?
Transformátory umožňují zvýšit napětí až na 400 kV, což snižuje ztráty při přenosu elektřiny na dlouhé vzdálenosti.
Kde se nejčastěji využívá střídavý proud?
V domácnostech napájí běžné spotřebiče, v průmyslu třífázové motory a v dopravě palubní sítě lodí a letadel.
Co je fázový posun a jaký má vliv na výkon elektrického obvodu?
Fázový posun je časový rozdíl mezi proudem a napětím, který ovlivňuje skutečnou práci (činný výkon) a účinnost obvodu.
Jaké jsou základní bezpečnostní pravidla při práci se střídavým proudem?
Používejte izolační rukavice, před prací vypínejte napájení a kontrolujte stav nářadí, abyste předešli úrazu elektrickým proudem.
Jaké moderní technologie umožňují přeměnu mezi AC a DC?
Měniče přeměňují stejnosměrný proud na střídavý a usměrňovače naopak, což je klíčové pro integraci obnovitelných zdrojů.
Jaký je význam sinusového průběhu střídavého proudu?
Sinusový průběh charakterizuje pravidelnou změnu velikosti a směru proudu, což umožňuje efektivní přenos energie.
Jaké jsou typické hodnoty napětí v přenosové síti a v domácnostech?
Přenosové sítě mají napětí 110 000 až 400 000 V, domácnosti standardně 230 V.
Jaká je základní značka střídavého proudu v elektrických schématech?
Základní značka střídavého proudu je vlnovka (~), která označuje střídavé napětí nebo proud v elektrických schématech.
Jaký je princip vzniku střídavého proudu v alternátoru?
Střídavý proud vzniká otáčením cívky v magnetickém poli, kdy se indukuje napětí, které mění směr každých 20 ms (při 50 Hz).
Jaký je typický průběh napětí střídavého proudu?
Typický průběh napětí střídavého proudu je sinusový, což znamená, že napětí kmitá plynule mezi kladnou a zápornou hodnotou 50krát za sekundu.
Jaké jsou výhody střídavého proudu oproti stejnosměrnému v přenosu energie?
Střídavý proud umožňuje jednoduché použití transformátorů, které snadno mění napětí, což snižuje ztráty při dlouhém přenosu energie.
Jaké jsou příklady využití střídavého proudu v domácnosti?
Ve většině domácích spotřebičů, jako jsou pračky, ledničky a osvětlení, se používá střídavý proud o napětí 230 V a frekvenci 50 Hz.
