Domovní rozvaděč v bytě je klíčovou součástí elektroinstalace, která zajišťuje bezpečné a spolehlivé rozdělení elektrické energie. Správné zapojení jističů a proudového chrániče podle schématu výrazně snižuje riziko poruch a zajišťuje ochranu osob i zařízení. Následující návod vysvětluje základní principy a doporučené postupy montáže bytového rozvaděče.
💡 Klíčové informace
- Domovní rozvaděč by měl být umístěn minimálně 60 cm nad zemí na suchém a přístupném místě.
- Doporučená rezerva modulů v rozvaděči je 25-40 % pro budoucí rozšíření a lepší chlazení.
- Proudové chrániče v bytě mají minimálně typ A s proudem 30 mA, pro speciální zařízení se používají typy F nebo B.
- Minimální výška vedení venkovní přípojky je 5,5 m nad zemí, kabel musí mít minimální průřez 10 mm² Cu.
- Jističe se dimenzují dle průřezu vodičů, např. 16 A pro zásuvkové obvody s vodičem 3×2,5 mm².
Jak sestavit a zapojit domovní rozvaděč v bytě krok za krokem
Domovní rozvaděč v bytě sestavíte a zapojíte správným postupem, který zahrnuje přípravu, montáž, zapojení kabelů a modulů v souladu s bezpečnostními normami elektroinstalace. Jističe a proudový chránič jsou základními prvky bytového rozvaděče, přičemž jističe chrání elektroinstalaci před přetížením a zkratem, zatímco proudový chránič zvyšuje bezpečnost proti úrazu elektrickým proudem. Správné dimenzování kabelů a pečlivé zapojení jednotlivých vodičů jsou klíčové pro bezpečný a funkční provoz.
Postup zapojení bytového rozvaděče krok za krokem zahrnuje:
- Příprava – ověřte stav rozvaděče a připravte potřebné nářadí a materiály včetně vhodných jističů a proudového chrániče.
- Montáž rozvaděče – upevněte rozvaděč na pevnou a suchou stěnu v blízkosti hlavního přívodu elektroinstalace v bytě.
- Dimenzování kabelů – zvolte kabely podle plánovaného zatížení a délky vedení dle platných bezpečnostních norem elektroinstalace.
- Zapojení vodičů – připojte fáze, nulový a ochranný vodič do příslušných svorek rozvaděče podle bytového rozvaděče schématu.
- Instalace jističů a proudového chrániče – vložte a zapojte moduly tak, aby jističe chránily jednotlivé okruhy a proudový chránič celý rozvaděč.
- Kontrola a revize – pečlivě zkontrolujte všechny spoje a funkčnost instalace, případně nechte provést revizi odborníkem.
Jak zapojit kabely do domovního rozvaděče v bytě
Kabely se zapojují podle barvy a funkce vodiče: fáze označené hnědou, černou nebo šedou barvou, nulový vodič modrou a ochranný zelenožlutou. Dodržení bezpečnostních norem elektroinstalace zajišťuje správné a bezpečné fungování bytového rozvaděče.
Výběr a dimenzování jističů a proudových chráničů pro bytový rozvaděč
Výběr a dimenzování jističů a proudových chráničů patří k základním krokům správného zapojení domovního rozvaděče v bytě. Správné dimenzování jističů musí odpovídat průřezu vodičů a typu elektrických okruhů, zatímco výběr proudových chráničů závisí na charakteru spotřebičů a požadavcích bezpečnostních norem elektroinstalace.
Jak vybrat správné jističe pro bytový rozvaděč?
Pro zásuvkové okruhy se běžně používá jistič s proudovou hodnotou 16 A, což odpovídá dimenzování kabelů o průřezu 2,5 mm². Osvětlení se zpravidla chrání jističem 10 A, který odpovídá vodičům o průřezu 1,5 mm². Správné zapojení jističů v bytovém rozvaděči zajistí spolehlivou ochranu vedení proti přetížení a zkratu, čímž se minimalizuje riziko požáru či poškození elektroinstalace.
Výběr typů proudových chráničů pro domácí rozvaděč
Proudové chrániče typu A jsou standardně určeny pro domácí elektroinstalaci s běžnými spotřebiči, chránící před střídavými i pulzujícími stejnosměrnými proudy. Typ F se používá u moderních spotřebičů s frekvenčními měniči, například u praček nebo klimatizací. Typ B je určen pro zařízení s trvalým stejnosměrným proudem, jako jsou elektromobily nebo fotovoltaické systémy. Volba správného typu proudového chrániče výrazně zvýší bezpečnost užívání elektřiny v bytě.
| Elektrický okruh | Doporučený jistič | Průřez vodiče (mm²) | Doporučený proudový chránič |
|---|---|---|---|
| Zásuvkové okruhy | 16 A | 2,5 | Typ A |
| Osvětlení | 10 A | 1,5 | Typ A |
| Moderní spotřebiče | dle spotřeby | dle dimenzování | Typ F |
| Zařízení se stejnosměrným proudem | dle potřeby | dle dimenzování | Typ B |
Schéma zapojení kabelů a vodičů v domovním rozvaděči
Schéma zapojení kabelů a vodičů v domovním rozvaděči představuje základní krok pro bezpečnou a funkční elektroinstalaci v bytě. Správné připojení nulového vodiče (N) a ochranného vodiče PEN je nezbytné pro splnění bezpečnostních norem elektroinstalace podle ČSN 33 2000-4-41 a pro správnou funkci jističů a proudových chráničů.
Jak správně zapojit nulový vodič (N) v domovním rozvaděči?
Nulový vodič (N) se připojuje na samostatnou sběrnici nulových vodičů, která je pevně upevněna uvnitř domovního rozvaděče. Sběrnice musí být izolovaná a dimenzovaná na maximální proud v daném okruhu, obvykle s průřezem vodiče odpovídajícím minimálně 16 mm² Cu pro hlavní nulový vodič v bytě. Pořadí připojení vodičů musí respektovat platné normy a zajistit správné ukostření, aby byla zajištěna bezpečnost celé instalace. Sběrnice nulových vodičů slouží jako společný bod pro všechny nulové kabely z jednotlivých obvodů, které musí být správně označeny a izolovány.
Postup připojení ochranného vodiče PEN v bytovém rozvaděči
Ochranný vodič PEN, který kombinuje funkce nulového a ochranného vodiče, se připojuje na samostatnou sběrnici ochranných vodičů. Tato sběrnice musí být pevně upevněna a opatřena kvalitní izolací, aby nedocházelo k mechanickému poškození nebo zkratům. Správné zapojení vodiče PEN je klíčové pro ochranu před elektrickým úrazem a zajišťuje propojení ochranného vodiče se zemnící elektrodou, která je povinná dle ČSN 33 2000-5-54.
- PEN vodič plní zároveň funkci nulového i ochranného vodiče a musí mít odpovídající průřez, obvykle stejný jako fáze (minimálně 16 mm² Cu)
- Nulový vodič (N) se připojuje na izolovanou sběrnici nulových vodičů, která rozvádí nulové vodiče do jednotlivých okruhů
- Ochranný vodič (PE) je připojen na sběrnici ochranných vodičů, která je propojena se zemnící elektrodou a chrání před úrazem elektrickým proudem
- Vodiče musí být opatřeny odpovídající izolací, která odpovídá provoznímu napětí a podmínkám prostředí v rozvaděči
- Dimenzování kabelů a vodičů musí odpovídat platným bezpečnostním normám elektroinstalace, například ČSN 33 2000-5-52
Tip: Pro přehledné a bezpečné zapojení jističů a proudového chrániče v domovním rozvaděči doporučuji použít detailní schéma, které vizuálně znázorní všechny vodiče, jejich průřezy, izolace a správné připojení ke sběrnicím. Takové schéma usnadní montáž i následnou revizi elektroinstalace.

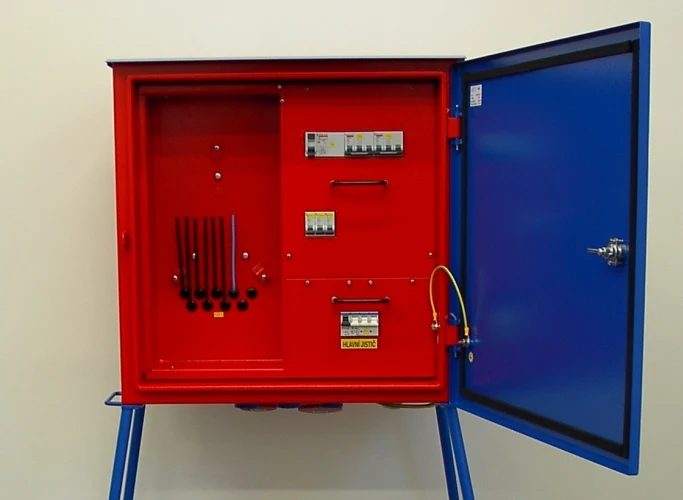

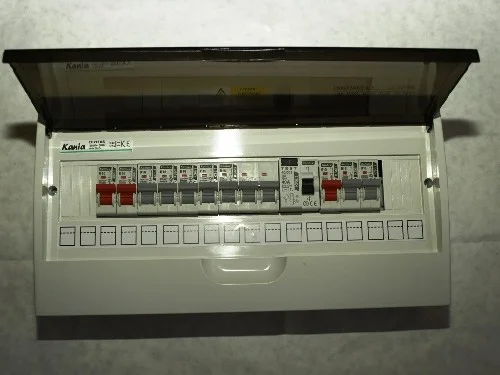

Umístění a velikost domovního rozvaděče v bytě
Domovní rozvaděč je nutné umístit na suché, přístupné místo v bytě, kde nehrozí přímý kontakt s vodou ani zbytečné znečištění. Doporučená výška umístění je minimálně 60 cm nad podlahou, což usnadňuje manipulaci a splňuje bezpečnostní normy elektroinstalace. Při volbě velikosti rozvaděče je třeba počítat s rezervou 25 až 40 % modulů pro případné rozšíření elektroinstalace, například přidání jističů nebo proudového chrániče.
Pro správné dimenzování kabelů a zapojení jističů je vhodné mít k dispozici bytový rozvaděč schéma, které poskytuje přehled o základních součástech a jejich propojení. Také se tím předejde typickým chybám při zapojení domovního rozvaděče, které mohou ovlivnit bezpečnost i funkčnost celé elektroinstalace.
- Umístěte rozvaděč na suché místo bez vlhkosti a nečistot
- Zajistěte přístupnost pro revize a údržbu
- Dodržte minimální výšku 60 cm nad zemí
- Plánujte rezervu modulů 25-40 % pro budoucí rozšíření
- Vyberte rozvaděč s odpovídajícím IP krytím podle prostředí
Jak sestavit a zapojit domovní rozvodnici v bytě
Při sestavování rozvodnice je nutné respektovat schéma zapojení a bezpečnostní normy elektroinstalace, které stanovují správné dimenzování kabelů a pořadí zapojení jističů a proudových chráničů.
Bezpečnostní pravidla a normy pro instalaci rozvaděče
Při montáži domovního rozvaděče v bytě je nutné přesně dodržovat bezpečnostní normy ČSN 33 2000-4-41 a ČSN EN 61439, které stanovují požadavky na správné dimenzování kabelů, zapojení jističů a proudových chráničů. Nesprávné zapojení může způsobit přetížení, zkrat, selhání ochranných prvků nebo vznik požáru. Kabely je třeba dimenzovat podle maximálního proudového zatížení a délky vedení, přičemž minimální průřezy vodičů v bytovém rozvaděči jsou obvykle 2,5 mm² pro zásuvkové okruhy a 1,5 mm² pro osvětlení.
Přepěťová ochrana (SPD) je povinnou součástí rozvaděče, chránící instalaci před přepětím vznikajícím například úderem blesku nebo poruchou v síti. SPD se instaluje za hlavní vypínač a před proudové chrániče. Utahovací momenty šroubových spojů musí odpovídat technickým listům výrobce, typicky 2,5-3,5 Nm u svorek vodičů do 16 mm², aby se zabránilo uvolnění kontaktů a jiskření.
Bezpečnostní opatření při instalaci rozvaděče zahrnují:
- Kontrolu souladu s platnými ČSN normami, zejména ČSN 33 2000-4-41 a ČSN EN 61439
- Použití izolovaných nástrojů a ochranných pomůcek (izolační rukavice, brýle) během montáže
- Dimenzování kabelů podle zatížení a délky vedení s přihlédnutím k maximálním proudům a poklesu napětí
- Správné připojení nulového (N) a ochranného (PE) vodiče do svorek s označením a oddělením podle schématu bytového rozvaděče
- Instalaci proudového chrániče typu A s jmenovitým vybavovacím proudem 30 mA pro zásuvkové okruhy, případně typů F nebo B pro zařízení s měniči frekvence
- Dodržení předepsaných utahovacích momentů u všech šroubových spojů, aby nedocházelo k mechanickému poškození vodičů nebo kontaktů
Typické chyby při zapojení domovního rozvaděče a jak se jim vyhnout
Nejčastějšími chybami jsou:
- Nedostatečné dimenzování kabelů, které způsobuje přehřívání a riziko požáru
- Nesprávné zapojení nulového a ochranného vodiče, což může vést k nefunkčnosti proudového chrániče a nebezpečí úrazu elektrickým proudem
- Nevhodné umístění nebo absence přepěťové ochrany, které zvyšuje riziko poškození elektroinstalace při přepětí
- Nedodržení utahovacích momentů, což vede k uvolnění kontaktů a jiskření
- Přetížení jednoho proudového chrániče příliš mnoha okruhy, což snižuje spolehlivost ochrany
Dodržování těchto pravidel a bezpečnostních norem výrazně snižuje riziko závad a zajišťuje dlouhodobou spolehlivost a bezpečnost elektroinstalace v bytě.
Revize a údržba domovního rozvaděče po instalaci
Pro bezpečný a spolehlivý provoz domovního rozvaděče je nezbytné pravidelně provádět revize a údržbu. Tyto činnosti zahrnují kontrolu správného zapojení, dotažení spojů a udržování rozvaděče v čistotě.
Intervaly revize domovního rozvaděče
Revize elektroinstalace v bytě včetně bytového rozvaděče by měla probíhat minimálně jednou za 2 roky. Častější kontroly jsou doporučené při zjištění závad či změnách v instalaci, což zvyšuje bezpečnost a snižuje riziko poruch.
Kontrola utahovacích momentů
Při revizi je nutné kontrolovat utahovací momenty spojů, které výrobci zpravidla uvádějí kolem 2,5 Nm. Správné dotažení zamezí uvolnění kabelových spojů a tím i možným zkratům nebo přehřátí.
Čištění a kontrola stavu rozvaděče
Pravidelná údržba spočívá v čištění rozvaděče od prachu a nečistot, které by mohly ovlivnit funkčnost jističů a proudového chrániče. Vizuální kontrola zároveň odhalí případné mechanické poškození či známky koroze.
Tip: Při revizi a údržbě domovního rozvaděče doporučuje dodržovat bezpečnostní normy elektroinstalace a při jakýchkoli zásazích kontaktovat kvalifikovaného elektrikáře.
Specifika zapojení domovního rozvaděče v panelových domech versus rodinných domech
Specifika zapojení domovního rozvaděče se výrazně liší mezi panelovými a rodinnými domy, zejména v umístění, dimenzování kabelů a požadavcích na elektroinstalaci v bytě. Panelové domy obvykle využívají společnou přípojku pro více bytů, což ovlivňuje zapojení jističů a proudového chrániče v bytovém rozvaděči. Naopak rodinné domy mají samostatnou přípojku, která umožňuje individuální dimenzování a často i větší rozměry rozvaděče.
Hlavní rozdíly lze shrnout takto:
- Panelový dům – domovní rozvaděč bývá umístěn v rozvodné místnosti nebo na chodbě, kabely jsou dimenzovány na nižší proudy kvůli sdílené přípojce
- Rodinný dům – rozvaděč je obvykle přímo v bytě či technické místnosti, kabely musí být dimenzovány podle celkové spotřeby domu
- Panelové domy vyžadují pečlivé dodržení bezpečnostních norem elektroinstalace, zejména kvůli společným vodičům
- Rodinné domy umožňují flexibilnější zapojení jističů a proudových chráničů podle individuálních potřeb
Schéma zapojení domovního rozvaděče s proudovým chráničem a typické chyby při zapojení domovního rozvaděče a jak se jim vyhnout
Správné dimenzování kabelů a přesné zapojení kabelů do domovního rozvaděče v bytě jsou klíčové pro bezpečnost a funkčnost elektroinstalace.
Integrace chytrých domácích systémů do domovního rozvaděče
Integrace chytrých domácích systémů do domovního rozvaděče vyžaduje plánování s ohledem na budoucí rozšíření a technické parametry elektroinstalace v bytě. Domovní rozvaděč by měl mít rezervu minimálně 25-40 % volných DIN modulů, což umožní instalaci smart home komponent bez nutnosti výměny celé rozvodnice. Umístění rozvaděče musí být na suchém a snadno přístupném místě, nejčastěji ve vstupní hale, předsíni nebo technické místnosti, s minimální výškou 60 cm od podlahy pro pohodlnou manipulaci a servis.
Při integraci chytrých domácích systémů je nezbytné dodržovat bezpečnostní normy elektroinstalace, zejména správné dimenzování kabelů a kompatibilitu s proudovými chrániči a jističemi. Proudové chrániče typu A s citlivostí 30 mA jsou standardem pro zásuvkové okruhy, u zařízení s měniči (např. tepelné čerpadlo, elektromobilní nabíječka) se používají typy F nebo B. Jističe musí být dimenzovány podle průřezu vodičů a charakteristik spotřebičů, přičemž se doporučuje rozdělit okruhy do více proudových chráničů pro vyšší bezpečnost.
Doporučené zásady integrace chytrých domácích systémů:
- Zvolit domovní rozvaděč s rezervou 8-16 volných modulů pro budoucí smart home prvky
- Používat komponenty kompatibilní s proudovým chráničem a jištěním podle ČSN 33 2000-4-41
- Dimenzovat kabely minimálně podle průřezu stanoveného normou, typicky 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky, s rezervou pro nové prvky
- Dodržovat pořadí zapojení v rozvaděči: hlavní vypínač → přepěťová ochrana → proudové chrániče → jističe → chytré moduly a datové prvky s fyzickým oddělením od silových vodičů
- Využívat schéma bytového rozvaděče pro přehledné a bezpečné zapojení kabelů a zařízení
| Komponenta | Doporučený počet modulů | Funkce v chytré domácnosti |
|---|---|---|
| Hlavní vypínač | 2 M | Odpojení napájení celé instalace |
| Přepěťová ochrana (SPD) | 3-4 M | Ochrana před přepětím zvenčí |
| Proudové chrániče (RCD) | 3-5 M | Ochrana osob a zařízení |
| Jističe | 1 M / okruh | Ochrana vodičů a spotřebičů |
| Chytré moduly a doplňky | 2-6 M | Řízení osvětlení, vytápění, zabezpečení |
| Rezerva | 8-16 M | Budoucí rozšíření chytrých systémů |
Tip: Při zapojení kabelů do domovního rozvaděče v bytě je vhodné konzultovat projekt s kvalifikovaným elektrikářem. Tím se předejde typickým chybám, jako je nesprávné dimenzování vodičů, nevhodné pořadí zapojení jističů a chráničů nebo nedodržení bezpečnostních norem, což zajistí dlouhodobou spolehlivost a bezpečnost celé elektroinstalace.
Časté dotazy
Jak zapojit jističe v domovním rozvaděči?
Jističe se zapojují za proudové chrániče, dimenzují se podle průřezu vodiče, například 16 A pro zásuvkové obvody s vodičem 3×2,5 mm².
Kde se připojuje nulový vodič v bytovém rozvaděči?
Nulový vodič se připojuje na rozvodný pásek v rozvaděči, který slouží k rozvodu nulového vodiče do jednotlivých okruhů.
Jaká je doporučená rezerva modulů v domovním rozvaděči?
Doporučená rezerva modulů je minimálně 25-40 % kapacity rozvaděče, aby bylo možné budoucí rozšíření a lepší chlazení.
Jak často by měla probíhat revize domovního rozvaděče?
Revize by měla probíhat minimálně jednou za 2 roky, v případě závad nebo problémů častěji.
Jaký je minimální průřez kabelu pro bytovou přípojku?
Minimální průřez kabelu pro přípojku je 10 mm² měděného čtyřžilového kabelu.
Jaké jsou základní bezpečnostní pravidla při montáži rozvaděče?
Montáž musí provádět kvalifikovaný elektrikář, dodržovat utahovací momenty (např. 2,5 Nm), používat přepěťové ochrany a zajistit suché a přístupné místo.
Jak se liší zapojení rozvaděče v panelovém a rodinném domě?
V panelových domech jsou často centrální rozvaděče v technických místnostech, zatímco v rodinných domech je samostatná hlavní domovní skříň na stěně s individuálním dimenzováním vodičů.
Jak integrovat chytrou domácnost do domovního rozvaděče?
Plánujte rezervu modulů 25-40 %, zajistěte kompatibilitu zařízení a fyzický odstup slaboproudých a silových částí, používejte certifikované komponenty.
Jak správně dimenzovat jističe pro elektrický sporák?
Pro elektrický sporák se používá samostatný třífázový přívod vodičem 5×2,5 mm², jistič dimenzujte podle výkonu spotřebiče, často typ B nebo F.
Jak postupovat při kontrole utahovacích momentů v rozvaděči?
Kontrolujte utahovací momenty dle doporučení výrobce, obvykle kolem 2,5 Nm, aby se předešlo uvolnění spojů a zvýšila bezpečnost.
Jak správně zapojit proudový chránič v domovním rozvaděči?
Proudový chránič se zapojuje za hlavní jistič a musí být dimenzován na proud do 30 mA pro ochranu osob, přičemž musí být umístěn tak, aby pokryl všechny zásuvkové obvody.
Jak postupovat při zapojení nulového a ochranného vodiče v bytovém rozvaděči?
Nulový vodič se připojuje na společnou svorkovnici N, ochranný vodič na samostatnou svorkovnici PE, přičemž obě svorkovnice musí být řádně oddělené a propojené přes svorkovnici PEN nebo samostatný ochranný vodič.
