Šachty v technických instalacích představují klíčový prvek pro bezpečný a efektivní průběh stavebních prací. Instalace revizních i zasakovacích šachet umožňuje snadný přístup k rozvodům a zajišťuje správnou funkci zařízení. Správný výběr a provedení šachty výrazně ovlivňuje životnost a spolehlivost celé instalace.
Podstata v kostce
- Šachty v technických instalacích slouží k bezpečnému vedení a přístupu k technickým sítím a zařízením.
- Zasakovací šachty mohou být instalovány do hloubky až 6 metrů s použitím šachtových rour Tegra 425, 600 a 1000 NG.
- Minimální intenzita větrání v technických šachtách a větraných místnostech je stanovena na 0,5 1/h nebo 25 m³/h na osobu.
- Šachty musí splňovat normy týkající se mechanické odolnosti, bezpečnosti, ochrany zdraví a požární odolnosti.
- Instalace perforovaných šachet je rychlá, trvá přibližně jednu hodinu, což minimalizuje omezení provozu na stavbě.
Co je instalační šachta a jakou má funkci v technických instalacích
![intro]

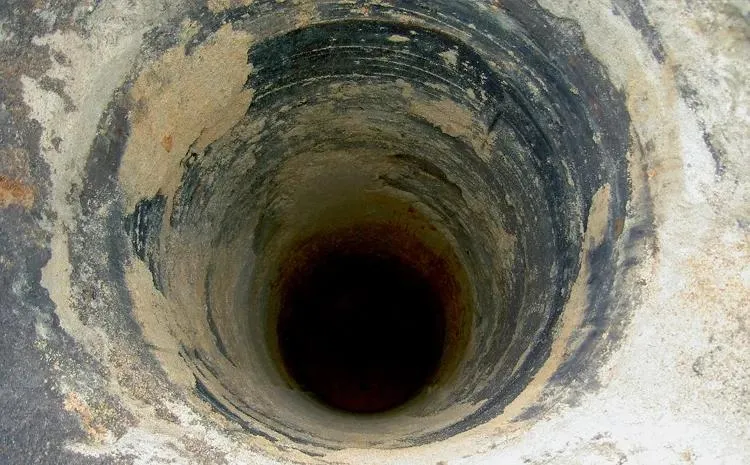

Instalační šachta představuje vertikální konstrukční prostor v budovách, který umožňuje bezpečný a snadný přístup k technickým instalacím, jako jsou rozvody vody, elektřiny, vzduchotechniky a kanalizace. Tento prvek umožňuje provádění údržby a oprav bez narušení nosných konstrukcí, čímž zajišťuje dlouhodobou funkčnost a bezpečnost staveb podle platných technických norem.
Definice instalační šachty v technických instalacích zahrnuje také její roli jako prostoru pro montáž šachet a větrání šachet, které zabezpečují minimální intenzitu větrání 0,5 1/h a zabraňují vzniku vlhkosti a kondenzace. Revizní šachty slouží k pravidelné kontrole a případným zásahům do instalací, což zvyšuje provozní spolehlivost a umožňuje včasné odhalení závad.
K čemu slouží instalační šachty v technických instalacích? Především k organizaci, ochraně a snadné dostupnosti technických sítí, což usnadňuje pravidelnou údržbu a umožňuje rychlý zásah při poruchách bez nutnosti rozsáhlých stavebních zásahů. Při návrhu instalační šachty je nezbytné přesně stanovit rozměry a umístění podle konkrétních technických požadavků stavby a dodržet bezpečnostní normy, například zajištění větrání a přístupnosti pro revize.
Častá chyba: Nedostatečné dimenzování šachty vede k omezenému přístupu pro údržbu a může způsobit komplikace při opravách technických instalací. Doporučuje se dodržovat minimální rozměry podle typu instalace a plánovat větrání šachty s ohledem na normu minimálního větrání 25 m³/h na osobu.
Pro koho se instalační šachty hodí: Jsou nezbytné ve všech budovách s komplexními technickými instalacemi, kde je potřeba zajistit bezpečný přístup a pravidelnou údržbu. Naopak v jednoduchých stavbách s minimem technických sítí může být jejich realizace nadbytečná a ekonomicky nevýhodná.
Typy šachet používaných v technických instalacích
Jaké jsou hlavní typy instalačních šachet v technických instalacích?
V technických instalacích se nejčastěji používají čtyři základní typy šachet s přesně definovanými funkcemi a konstrukčními parametry. Zasakovací šachty jsou určeny pro zasakování srážkové vody do podloží do hloubek až 6 metrů a využívají perforované šachtové roury typu Tegra 425, Tegra 600 a Tegra 1000 NG. U největšího typu Tegra 1000 NG je nutné použít přechodový konus 1000/600 pro správné napojení. Perforovaný vlnovec je obalen geotextilním rukávcem z materiálu PP/PE, který umožňuje postupné propouštění vody do okolní půdy. Dno šachty je uzavřeno navařenou deskou a povrch šachty kryjí poklopy odpovídajícího průměru. Instalace perforované šachtové roury trvá přibližně 1 hodinu, což minimalizuje omezení provozu v okolí.
Revizní šachty slouží pro bezpečný přístup k potrubním systémům a kabeláži, umožňují kontrolu, údržbu a rychlé opravy technických instalací. Jejich rozměry a konstrukce jsou přizpůsobeny tak, aby zajistily dostatečný prostor pro manipulaci a bezpečnost pracovníků.
Větrací šachty zajišťují cirkulaci vzduchu v technických prostorách a šachtách, čímž snižují vlhkost a riziko kondenzace. Podmínkou je dodržení minimálního větracího výkonu 25 m³/h na osobu nebo intenzity větrání 0,5 1/h, přičemž koncentrace CO₂ nesmí překročit 1500 ppm.
Výtahové šachty představují konstrukční prostor pro pohyb výtahových zařízení. Musí splňovat přísné bezpečnostní normy týkající se mechanické odolnosti, požární bezpečnosti a ochrany uživatelů. Rozměry a konstrukční řešení jsou navrženy podle typu výtahu a požadavků na jeho provoz.
Jaký je účel a význam jednotlivých typů šachet v budovách?
Účel jednotlivých šachet v technických instalacích je klíčový pro správnou funkci, bezpečnost a dlouhodobou údržbu budov. Zasakovací šachta umožňuje efektivní odvádění srážkové vody přímo do podloží, čímž snižuje zatížení kanalizačního systému a minimalizuje riziko lokálních záplav. Použití perforovaných rour s geotextilním obalem zajišťuje postupné a rovnoměrné zasakování vody.
Revizní šachty poskytují nezbytný přístup k potrubním trasám, což umožňuje pravidelnou kontrolu, údržbu a rychlé odstranění poruch bez nutnosti rozsáhlých výkopových prací.
Větrací šachty jsou nezbytné pro udržení optimálních mikroklimatických podmínek v technických prostorách. Správně navržené větrání zabraňuje kondenzaci vlhkosti a tvorbě plísní, čímž přispívá k ochraně konstrukce i zdraví uživatelů.
Výtahové šachty zajišťují bezpečný a spolehlivý pohyb výtahových zařízení, což je zásadní pro komfort a bezpečnost osob v budově. Konstrukce těchto šachet musí odpovídat požadavkům na odolnost vůči otřesům, požární bezpečnost a bezpečnost při provozu.
- Zasakovací šachty umožňují zasakování vody do podloží do hloubky až 6 metrů
- Revizní šachty poskytují bezpečný přístup k potrubním a kabelovým instalacím
- Větrací šachty zajišťují minimální větrací výkon 25 m³/h na osobu a redukují vlhkost
- Výtahové šachty splňují normy mechanické odolnosti a požární bezpečnosti
Tip: Při návrhu a montáži šachet dbejte na správné dimenzování a umístění podle specifických požadavků technických instalací, aby byla zajištěna snadná údržba a bezpečnost provozu. Častou chybou je poddimenzování revizních šachet, které omezuje přístup k potrubí a komplikuje opravy.
Pro koho se šachty hodí: Pro všechny typy staveb s technickými instalacemi, kde je potřeba efektivní správa vody, přístup k potrubí, větrání nebo instalace výtahů.
Pro koho se nehodí: Pro stavby bez technických instalací nebo tam, kde jsou jiné speciální požadavky, které vyžadují atypická řešení šachet.
Technické parametry a materiály šachet v instalacích
Instalační šachty v technických instalacích se vyrábějí z kvalitních plastových materiálů PP (polypropylen) a PE (polyethylen), které zajišťují odolnost vůči chemickým vlivům i mechanickému namáhání. Pro zasakovací a revizní šachty se využívají zejména perforované šachtové roury Tegra v průměrech 425, 600 a 1000 NG, které umožňují průchod vody a zároveň zabraňují zanášení. Šachta je navíc obalena geotextilním rukávem z PP/PE materiálu, který filtruje sedimenty a zabraňuje zanášení perforací.
Hloubka instalace těchto šachet dosahuje až 6 metrů, přičemž větší průměry, jako je Tegra 1000 NG, vyžadují použití přechodového konusu 1000/600 pro kompatibilitu s menšími rourami. Větrání šachet a správná montáž šachet jsou klíčové pro dlouhodobou funkčnost a jednoduchou údržbu.
Rozměry a umístění instalačních šachet v technických instalacích
| Typ šachty | Průměr (mm) | Hloubka instalace (m) | Materiál |
|---|---|---|---|
| Šachtová roura Tegra 425 | 425 | do 6 | PP/PE |
| Šachtová roura Tegra 600 | 600 | do 6 | PP/PE |
| Šachtová roura Tegra 1000 NG | 1000 | do 6 | PP/PE |
Tip: Při návrhu a montáži šachet je nutné zohlednit nejen požadované průměry a hloubky, ale také jejich správné větrání a přístupnost pro revize. Častou chybou je podcenění geotextilního rukávu, který zajišťuje filtraci a prodlužuje životnost šachty. Instalační šachta se hodí pro většinu technických instalací, ale není vhodná tam, kde je potřeba extrémně vysoká mechanická odolnost, například v těžkém průmyslu.
Normy a legislativa týkající se šachet v technických instalacích
Normy a legislativa tvoří základ pro správný návrh a provoz instalačních šachet v technických instalacích. Vyhláška č. 268/2009 Sb. stanovuje přesné požadavky na jejich těsnost, větrání a bezpečnostní vzdálenosti.
Požadavky na těsnost a odvětrání
Instalační šachta musí být vodotěsná, aby zabránila průsakům vody do konstrukce budovy nebo do okolí. Odvětrání šachty má být zajištěno tak, aby vzduch byl odváděn minimálně 500 mm nad úroveň střechy, což podporuje správnou cirkulaci vzduchu a snižuje riziko kondenzace. Vyhláška 268/2009 Sb. rovněž vyžaduje, aby větrání šachet umožňovalo minimálně 25 m³/h na osobu, což zajišťuje hygienické podmínky pro technické instalace.
Bezpečnostní vzdálenosti a přístupové rozměry
Podle platné legislativy je minimální světlá šířka vstupu do šachty stanovena na 800 mm, což umožňuje bezpečný přístup pro montáž i údržbu technických instalací. Bezpečnostní vzdálenost od vozovky musí být nejméně 0,5 metru, aby se předešlo riziku poškození. Výška umístění šachty nad chodníkem by měla být minimálně 4,95 metru, což zajišťuje bezpečnost a usnadňuje manipulaci s revizními prvky.
_Odborník z oblasti technických instalací uvádí_: „Dodržení těchto parametrů je klíčové nejen pro bezpečný provoz, ale i pro splnění požadavků certifikace a revizí.“
Tip: Při návrhu a montáži šachet vždy zkontrolujte aktuální platné normy a legislativu, abyste předešli časté chybě – nedostatečnému větrání a nevhodným rozměrům vstupu, které znesnadňují údržbu a mohou ohrozit bezpečnost.
Postupy montáže a instalace šachet v různých typech staveb
Montáž instalačních šachet v technických instalacích vyžaduje přesný postup a dodržení parametrů pro zajištění funkčnosti a bezpečnosti. Následující kroky popisují detailní návody a parametry montáže šachet v různých typech staveb.
Příprava podloží a prostoru pro šachtu
Před montáží je nezbytné vyčistit a zhutnit podloží, aby se zabránilo sedání šachty. Dále je nutné zkontrolovat polohu instalace a dodržet bezpečnostní vzdálenosti od ostatních technických zařízení, což je klíčové pro správné fungování a údržbu šachty.
Instalace perforované šachtové roury

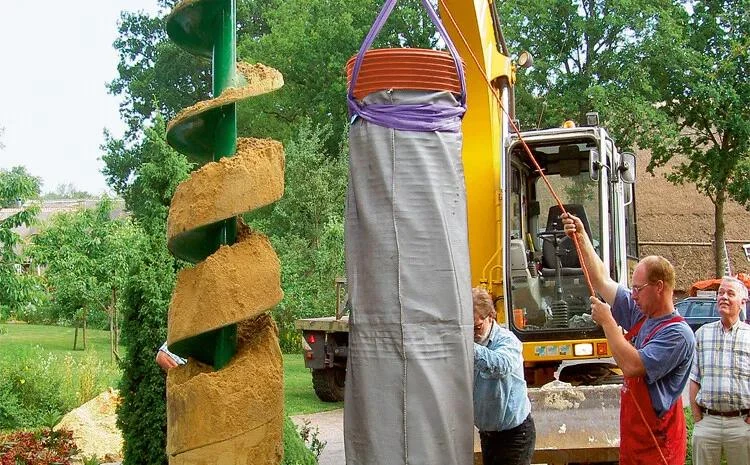

Perforovaná šachtová roura se vkládá do připravené jámy do hloubky až 6 metrů. Pro zajištění filtrace a zabránění zanášení se obaluje geotextilním rukávem, který umožňuje průchod vody a brání vnikání nečistot.
Napojení potrubí a zakončení šachty
Přívodní potrubí se napojuje pomocí IN-SITU spojek, které zajišťují pevné a těsné spoje bez nutnosti výkopových prací. Dno šachty se uzavírá navařenou deskou a vrchní část je zabezpečena poklopem odpovídajícího průměru, což umožňuje snadný přístup a větrání šachty.
- Příprava podloží – vyčištění a zhutnění místa instalace
- Vložení perforované roury – do hloubky až 6 m, obalení geotextilem
- Napojení potrubí – pomocí IN-SITU spojek bez výkopů
- Zakončení šachty – instalace navařené desky a poklopu šachty
Tip: Častou chybou je nedostatečné zhutnění podloží, což může vést k posunu šachty a poškození potrubí. Proto věnujte přípravě prostoru zvýšenou pozornost.
Praktické tipy pro využití instalačních šachet na stavbě zahrnují rychlou montáž trvající přibližně jednu hodinu a možnost minimalizace omezení provozu díky použití IN-SITU spojek.
Bezpečnostní a provozní požadavky na šachty
Instalační šachta v technických instalacích musí mít bezpečnostní odstupy minimálně 0,5 metru od dopravních a dalších rizikových prostorů. Tento odstup zajišťuje ochranu proti požáru a umožňuje bezpečný přístup při pravidelné údržbě a revizích. Nezbytnou součástí šachty je větrání, které musí zajistit stálou cirkulaci vzduchu a zabránit průniku nebezpečných plynů, jako je například radon nebo úniky kanalizačních plynů, do vnitřních prostor budovy. Větrací systém šachty by měl splňovat minimální intenzitu výměny vzduchu 0,5 1/h, což odpovídá normě ČSN EN 12599 pro technické místnosti.
Šachty musí být konstruovány z materiálů s vysokou odolností vůči vlhkosti, mechanickému poškození a požáru. Požární odolnost konstrukce šachty by měla odpovídat třídě reakce na oheň B-s1,d0 nebo vyšší, aby se minimalizovalo riziko šíření požáru technickými instalacemi. Prostor šachty musí být navržen tak, aby umožnil bezpečný přístup pracovníků k technickým rozvodům a kontrolním prvkům, což je klíčové pro rychlou detekci a odstranění závad.
Pravidelná kontrola a údržba revizních šachet je nezbytná pro zachování jejich funkčnosti a bezpečnosti. Údržba zahrnuje kontrolu těsnosti, funkčnosti větrání a stavu materiálů, přičemž zanedbání těchto činností může vést k průniku nebezpečných plynů nebo vzniku vlhkostních problémů. Montáž šachet musí respektovat technické normy a standardy, zejména ČSN EN 13598 pro kanalizační šachty, a používat certifikované materiály, které zaručují dlouhodobou životnost a bezpečnost.
Tip: Při návrhu a montáži šachet doporučuji použít perforované šachtové roury s geotextilním obalem, které zajišťují efektivní odvětrání a zároveň umožňují zasakování přebytečné vody bez rizika zatékání do konstrukce. Na co si dát pozor: častou chybou je nedostatečné větrání šachet, což může vést k nahromadění škodlivých plynů a ohrožení zdraví uživatelů budovy.
Pro koho se šachty s důrazem na bezpečnost a větrání hodí: jsou nezbytné pro objekty s technickými instalacemi zahrnujícími kanalizaci, plynové rozvody a zasakovací systémy, kde je vysoké riziko úniku plynů nebo vlhkosti. Naopak v objektech bez technických rozvodů nebo s jinými typy instalací nemusí být takto náročné požadavky na konstrukci a větrání šachet nezbytné.
Údržba a servis šachet v technických instalacích
Údržba šachty v technických instalacích je klíčová pro zachování jejich funkčnosti a bezpečnosti. Pravidelný servis zahrnuje čištění perforací, které umožňují správné větrání šachet, a odstranění nečistot z geotextilu, aby nedocházelo k ucpávání. Kontrola těsnosti je zásadní pro zabránění průniků vody či vzduchu mimo určené cesty, což ovlivňuje jak revizní šachty, tak i zasakovací šachty.
Doporučená frekvence údržby šachet je minimálně jednou ročně, ideálně před začátkem zimního období. Servisní zásahy by měly provádět odborné firmy specializované na montáž šachet a technické instalace, které zajistí správné zachování rozměrů a umístění instalačních šachet v technických instalacích.
- Prohlédnout a vyčistit perforace šachty
- Zkontrolovat stav a průchodnost geotextilu
- Ověřit těsnost spojů a krytů šachty
- Doplnit nebo opravit větrání šachet podle potřeby
Tip: Častou chybou je zanedbání čištění perforací, což vede k omezení větrání a riziku poškození technických instalací.
Časté dotazy o šachtách v technických instalacích
Rozměry a umístění instalačních šachet v technických instalacích
Instalační šachta je konstrukce sloužící k bezpečnému přístupu a údržbě technických instalací. Typické rozměry šachet se pohybují od světlé šířky 800 mm a hloubky do 6 metrů, zejména u zasakovacích šachet, které umožňují efektivní vsakování dešťové vody. Montáž šachet vyžaduje dodržení bezpečnostních vzdáleností, například minimálně 0,5 metru od dopravního prostoru.
Otázka: Co je instalační šachta v technických instalacích?
Instalační šachta je konstrukce umožňující bezpečný přístup k technickým sítím a instalacím, slouží pro údržbu a kontrolu.
Otázka: Jaké jsou hlavní typy instalačních šachet?
Mezi hlavní typy patří zasakovací, revizní, větrací a výtahové šachty, každá s konkrétní funkcí a konstrukcí.
Otázka: Jaké materiály se používají pro šachty technických instalací?
Používají se šachtové roury z PP nebo PE, jako jsou typy Tegra 425, 600 a 1000 NG, často perforované a obalené geotextilním rukávem.
Otázka: Jaká je maximální hloubka instalace zasakovacích šachet?
Zasakovací šachty lze instalovat do hloubky až 6 metrů, což umožňuje efektivní zasakování dešťové vody.
Otázka: Jaké jsou požadavky na větrání šachet?
Minimální intenzita větrání je 0,5 výměny vzduchu za hodinu nebo 25 m³/h na osobu, větrací potrubí musí být vyvedeno minimálně 500 mm nad střechu.
Otázka: Jaké jsou bezpečnostní vzdálenosti pro instalaci šachet?
Bezpečnostní odstup od dopravního prostoru je minimálně 0,5 metru, světlá šířka vstupu minimálně 800 mm.
Otázka: Jak probíhá montáž perforované šachty?
Montáž zahrnuje přípravu podloží, instalaci perforované roury do hloubky až 6 m, napojení potrubí IN-SITU spojkami a uzavření poklopem.
Otázka: Jak často se doporučuje údržba šachet?
Údržba by měla probíhat minimálně jednou ročně, zahrnuje čištění perforací, kontrolu těsnosti a servisní zásahy.
Otázka: Jaké jsou hlavní výhody použití instalačních šachet?
Zajišťují bezpečný přístup k technickým instalacím, usnadňují údržbu a přispívají k efektivnímu hospodaření s dešťovou vodou.
Otázka: Jaké normy upravují požadavky na šachty v technických instalacích?
Požadavky jsou upraveny vyhláškou č. 268/2009 Sb., která stanovuje normy pro těsnost, větrání, bezpečnost a konstrukci.
Otázka: Jaké jsou základní kroky při návrhu instalační šachty v rodinném domě?
Návrh začíná určením umístění a rozměrů podle plánovaných instalací, volbou vhodného materiálu a kontrolou souladu s normou ČSN EN 12828.
Otázka: Jaké inovativní technologie se používají při konstrukci moderních technických šachet?
Používají se prefabrikované modulární šachty s integrovanou izolací a senzory pro monitorování vlhkosti a teploty.
Otázka: Jaký vliv mají instalační šachty na mikroklima v budovách?
Šachty mohou zlepšit cirkulaci vzduchu a snížit vlhkost, což přispívá ke zdravějšímu vnitřnímu prostředí, pokud jsou správně větrané.
Otázka: Jaké jsou ekonomické výhody použití prefabrikovaných šachet oproti zděným konstrukcím?
Prefabrikované šachty zkracují dobu montáže až o 30 % a snižují náklady na práci a materiál díky standardizaci.
Otázka: Jak se provádí bezpečnostní kontrola šachet po dokončení montáže?
Kontrola zahrnuje ověření stability konstrukce, správné upevnění krytů a funkčnost větracích otvorů podle ČSN 73 0834.
