Správná skladba podlahy s podlahovým vytápěním zahrnuje přesné určení tloušťky betonu, který optimálně kryje potrubí podlahové vytápění a zároveň zajišťuje efektivní přenos tepla. Klíčovou roli hraje také tepelná izolace EPS, která minimalizuje tepelné ztráty směrem dolů. Výška betonu musí být navržena tak, aby chránila topné elementy a zároveň umožnila rychlou a rovnoměrnou distribuci tepla.
💡 Důležité na úvod
- Minimální tloušťka betonové vrstvy nad podlahovým vytápěním je 3-7 cm dle typu potěru.
- Celková výška skladby podlahy s podlahovým vytápěním se pohybuje mezi 10-15 cm.
- Pro tepelnou izolaci se často používá EPS 150 s tloušťkou 140 mm nebo XPS 80 mm.
- Potrubí pro vodní podlahové vytápění má průměr 16 mm a bývá upevněno na systémových deskách s výškou kolem 12-32 mm.
- Maximální povrchová teplota podlahy není doporučena přesáhnout 26 °C pro komfort a ochranu krytiny.
Optimální skladba podlahy s podlahovým vytápěním
Optimální skladba podlahy s podlahovým vytápěním zahrnuje několik vrstev, které spolu vytvářejí funkční a efektivní celek. Základem je pevný podklad, na který se pokládá tepelná izolace o tloušťce 80 až 140 mm. Potrubí podlahového vytápění se upevňuje na systémové desky nebo lišty a celou konstrukci kryje anhydritový nebo cementový potěr. Tloušťka betonu nad podlahovým vytápěním se obvykle pohybuje mezi 4 a 7 cm, což zajišťuje dostatečnou stabilitu a správné rozložení tepla.
Jaké vrstvy tvoří skladbu podlahy s podlahovým vytápěním?
Skladba podlahy začíná pevnou nosnou vrstvou, která může být betonový základ nebo stávající podklad. Na tento podklad se klade tepelná izolace, jejímž úkolem je minimalizovat tepelné ztráty směrem dolů a zvýšit účinnost podlahového vytápění. Izolace bývá v tloušťce od 80 do 140 mm, podle typu použitého materiálu a požadavků na tepelný odpor. Poté se umisťuje potrubí podlahového vytápění, které je upevněno na speciální systémové desky, lišty nebo sponky. Vrchní vrstvu tvoří potěr, který pokrývá potrubí a poskytuje konstrukci stabilitu a rovnoměrné rozložení tepla.
Jaké jsou doporučené tloušťky tepelných izolací pro podlahové vytápění?
Pro tepelnou izolaci pod podlahové vytápění se často používá EPS 150 s tloušťkou kolem 140 mm, která nabízí vysoký tepelný odpor a dostatečnou pevnost pro zatížení podlahy. Alternativou je XPS s tloušťkou přibližně 80 mm, která má vyšší pevnost a lepší odolnost vůči vlhkosti, což je vhodné zejména do vlhkých prostor. Výběr izolace ovlivňuje skladba podlahy a konstrukční výšku podlahy, přičemž správná tepelná izolace snižuje tepelné ztráty a zvyšuje efektivitu podlahového vytápění.
- Tepelná izolace EPS 150 – cca 140 mm
- Tepelná izolace XPS – cca 80 mm
- Podlahové vytápění s potrubím upevněným na systémových deskách
- Potěr (anhydritový nebo cementový) překrývající potrubí, tloušťka betonu podlahové topení 4-7 cm
Tip: Konstrukční výška podlahy s podlahovým vytápěním by měla být v rozmezí 10 až 15 cm, aby byla zajištěna správná funkce a tepelná akumulace.
Doporučená výška betonové vrstvy nad podlahovým vytápěním
Doporučená výška betonové vrstvy nad podlahovým vytápěním závisí na typu použitého potěru a musí respektovat konstrukční výšku podlahy i skladbu podlahy vytápění. Minimální tloušťka betonu podlahové topení by neměla klesnout pod 3 cm u klasických betonových potěrů. Pro anhydritový potěr, který má lepší rozvod tepla a pružnější vlastnosti, se doporučuje tloušťka 5 až 7 cm. Tato vrstva zahrnuje i ochranu potrubí podlahového vytápění a zajišťuje rovnoměrné rozložení tepla.
Doba schnutí betonových potěrů je standardně 21 až 28 dní, což je nezbytné pro dosažení optimální pevnosti a správné funkce topného systému. Příliš tenká betonová vrstva může způsobit nerovnoměrné vytápění a riziko poškození potrubí. Naopak maximální tloušťka betonové vrstvy nad podlahovým vytápěním je obvykle omezena z hlediska konstrukční výšky podlahy a tepelných ztrát.
| Typ potěru | Doporučená tloušťka (cm) | Doba schnutí (dny) |
|---|---|---|
| Betonový potěr | 3 – 5 | 21 – 28 |
| Anhydritový potěr | 5 – 7 | 21 – 28 |
| Elektrické topné rohože (beton) | min. 3 | 21 – 28 |
Jaká je ideální tloušťka betonu nad podlahovým vytápěním
Optimální výška betonové vrstvy nad podlahovým topením zajišťuje dostatečnou ochranu potrubí a zároveň efektivní přenos tepla. Výška betonu by se měla přizpůsobit konkrétní skladbě podlahy včetně použité tepelné izolace EPS a dalších vrstev, aby nedošlo k nadměrnému zvýšení konstrukční výšky podlahy, což je zvláště důležité při rekonstrukcích.
Materiály a upevnění topného systému v podlaze
Pro správnou skladbu podlahy s podlahovým vytápěním je zásadní vhodná tepelná izolace a pevné upevnění topného systému. Tepelná izolace zabraňuje úniku tepla do konstrukce, čímž zvyšuje účinnost vytápění. Nejčastěji se používá EPS (expandovaný polystyren) o tloušťce kolem 140 mm nebo XPS (extrudovaný polystyren) s tloušťkou přibližně 80 mm. XPS vykazuje vyšší pevnost a odolnost proti vlhkosti.
Potrubí podlahového vytápění má standardní průměr 16 mm, což umožňuje dostatečný průtok topné vody při zachování pružnosti a dlouhé životnosti. Upevnění potrubí probíhá pomocí systémových desek, například Uponor Minitec s tloušťkou 12 mm, nebo na upevňovacích lištách, které zajišťují přesné rozmístění trubek a jejich fixaci před zalitím betonovým nebo anhydritovým potěrem.
Elektrické podlahové vytápění využívá topné rohože s výkonem mezi 80 a 160 W/m², které se kladou přímo na podkladní vrstvu izolace. Správný návrh skladby podlahy s elektrickým podlahovým vytápěním zahrnuje pečlivé zvážení tloušťky betonu podlahové topení a celkové konstrukční výšky podlahy, aby nedocházelo k přehřívání a zároveň byla zajištěna efektivní distribuce tepla.
- Tepelná izolace EPS 140 mm nebo XPS 80 mm
- Potrubí podlahového vytápění průměr 16 mm
- Upevnění potrubí na systémových deskách (min. 12 mm) nebo lištách
- Elektrické podlahové vytápění s topnými rohožemi 80-160 W/m²
Jaké jsou doporučené vrstvy podlahy s podlahovým vytápěním
Optimální skladba podlahy začíná tepelnou izolací, následuje upevnění potrubí nebo topných rohoží, a vrchní vrstvu tvoří betonový nebo anhydritový potěr s tloušťkou minimálně 3 až 5 cm, která zajišťuje mechanickou ochranu a rovnoměrné rozložení tepla.
Celková konstrukční výška podlahy s podlahovým vytápěním
Celková konstrukční výška podlahy s podlahovým vytápěním závisí na typu systému a složení skladby podlahy. U klasických mokrých systémů se konstrukční výška pohybuje mezi 10 až 15 cm, které zahrnují tepelnou izolaci EPS, potrubí podlahového vytápění a anhydritový potěr. Tloušťka betonu nad podlahovým topením by měla být minimálně 3 až 5 cm, aby bylo zajištěno správné rozložení tepla a mechanická ochrana potrubí.
Pro rekonstrukce jsou vhodnější suché systémy, které výrazně snižují konstrukční výšku podlahy. Například systém Uponor Minitec umožňuje skladbu s výškou pouhých 12 mm bez nutnosti mokrého potěru. Elektrické podlahové vytápění se pak vyznačuje ještě nižší výškou, která se pohybuje mezi 1,8 a 2,5 cm, což je ideální pro nízké konstrukční výšky.
Jaká je konstrukční výška podlahy s podlahovým topením
| Typ systému | Konstrukční výška podlahy | Tloušťka betonu nad topením | Poznámka |
|---|---|---|---|
| Mokrý systém (trubky) | 10-15 cm | 3-5 cm | Tepelná izolace EPS, anhydritový potěr |
| Suchý systém Uponor | cca 12 mm | Není potřeba betonu | Rychlá montáž, vhodné pro rekonstrukce |
| Elektrické vytápění | 1,8-2,5 cm | Integrovaná topná rohož | Minimální výška, vhodné do tenkých podlah |
Tip: Pro rekonstrukce se doporučuje volit suché nebo elektrické systémy kvůli jejich nízké konstrukční výšce, která nevyžaduje výraznější zásahy do stávajících konstrukcí.
Jaký je vliv podlahových krytin na účinnost vytápění?
Podlahové krytiny výrazně ovlivňují účinnost vytápění podlahovým topením díky rozdílům v tepelném odporu. Keramické dlaždice a kámen mají nízký tepelný odpor, což umožňuje efektivní přenos tepla z potrubí podlahového vytápění do místnosti. Naopak dřevěné podlahy mají vyšší tepelný odpor, a tím snižují výkon topení o desítky procent. Koberec pak výrazně omezuje tepelnou vodivost a může způsobit neefektivní rozvod tepla.
Pro optimální skladbu podlahy s podlahovým vytápěním je důležité zvolit správnou tloušťku betonu a vhodnou tepelnou izolaci EPS. Ideální tloušťka betonu podlahové topení se obvykle pohybuje mezi 4 až 7 cm nad potrubím, což zajistí rovnoměrné rozložení tepla a dostatečnou konstrukční výšku podlahy. Anhydritový potěr může být alternativou s rychlejším schnutím a lepší tepelnou vodivostí.
- Keramické dlaždice – nízký tepelný odpor, vysoká účinnost topení
- Dřevěná podlaha – vyšší tepelný odpor, nižší výkon vytápění
- Koberec – výrazné snížení účinnosti, omezení tepelného přenosu
- Doporučená tloušťka betonu nad podlahovým vytápěním – 4-7 cm
- Tepelná izolace EPS – minimalizuje tepelné ztráty do spodních konstrukcí
Tip: Při navrhování skladby podlahy s podlahovým vytápěním je vhodné zohlednit nejen typ krytiny, ale také správnou výšku betonu, která výrazně ovlivňuje komfort a energetickou náročnost vytápění.
Doporučení pro instalaci a údržbu skladby podlahy s podlahovým vytápěním
Doporučení pro instalaci a údržbu skladby podlahy s podlahovým vytápěním vycházejí ze správného návrhu jednotlivých vrstev a pečlivého dodržení technologických postupů. Klíčová je kontrola tepelných izolací, rovnoměrné uložení potrubí a betonování s dostatečnou tloušťkou betonové vrstvy, která zajišťuje optimální přenos tepla i dlouhodobou životnost podlahy.
Příprava podkladu a izolace
Správná instalace začíná kontrolou podkladních vrstev a jejich úpravou tak, aby byla zachována rovinnost a stabilita. Tepelná izolace EPS s minimální tloušťkou 140 mm výrazně snižuje tepelné ztráty spodní konstrukce a je základem efektivní skladby podlahy vytápění.

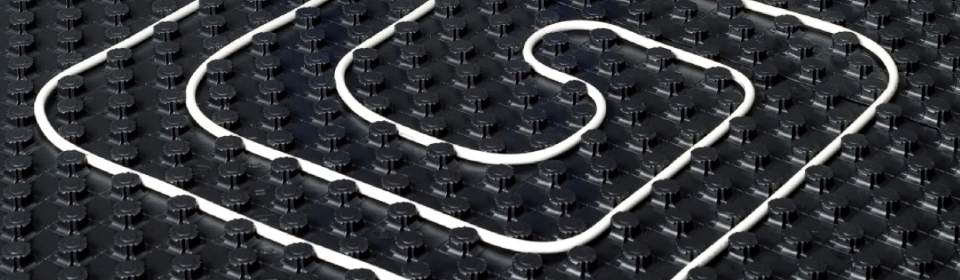

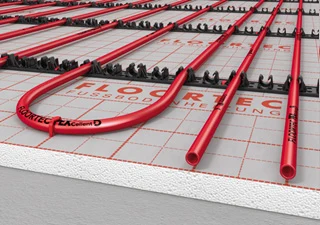

Uložení a upevnění potrubí
Potrubí podlahového vytápění o průměru 16 mm se ukládá na systémové desky nebo upevňovací lišty, které zajistí správné rozložení a fixaci. Rovnoměrné uložení potrubí je klíčové pro optimální rozvod tepla a zabránění deformacím během betonování.

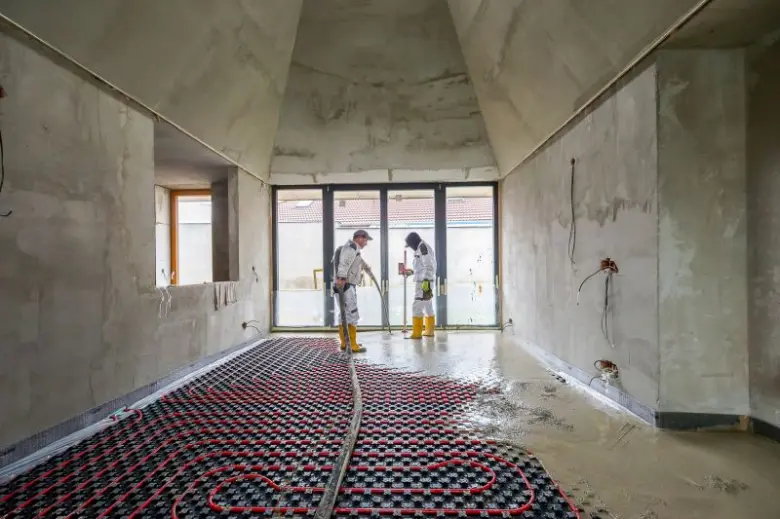

Betonování a kontrola kvality
Betonování se provádí s minimální tloušťkou betonu 3 cm nad potrubím, což zajistí pevnost a ochranu rozvodů. Doba schnutí betonu trvá 21 až 28 dní. Po vytvrzení je nutné zkontrolovat rovinnost a pevnost podlahy, přičemž anhydritový potěr může být alternativou pro rychlejší instalaci.
- Příprava podkladu – očištění a vyrovnání povrchu, kontrola izolace EPS
- Uložení potrubí – upevnění na systémové desky s rovnoměrným rozestupem
- Betonování – nalití betonu s minimální tloušťkou 3 cm, vyhlazení povrchu
- Kontrola kvality – měření rovinnosti, pevnosti a doby schnutí betonu
Tip: Chyby při volbě výšky betonu nad podlahovým vytápěním, jako je příliš tenká vrstva, vedou k riziku poškození potrubí a snížení efektivity vytápění. Údržba skladby podlahy, zejména pravidelné kontroly těsnosti a stavu izolace, prodlužuje životnost podlahy i přes 30 let. Pro návrh skladby podlahy s elektrickým podlahovým vytápěním doporučuji odbornou konzultaci z důvodu odlišných požadavků na konstrukční výšku podlahy a tepelnou izolaci.
Časté dotazy
Kolik centimetrů betonu je potřeba nad podlahové topení?
Minimální tloušťka betonové vrstvy se doporučuje 3-7 cm v závislosti na typu potěru, betonové potěry mají obvykle 3-5 cm, anhydritové 5-7 cm.
Jaká je celková výška podlahy s podlahovým vytápěním?
Celková konstrukční výška skladby podlahy se pohybuje mezi 10 a 15 cm včetně izolace, potrubí a potěru.
Jaký průměr má potrubí pro vodní podlahové vytápění?
Potrubí pro vodní podlahové vytápění má běžně průměr 16 mm a je upevněno na systémových deskách nebo lištách.
Jaká je maximální doporučená povrchová teplota podlahy?
Maximální povrchová teplota podlahy nesmí překročit 26 °C, aby nedošlo k poškození podlahové krytiny a byla zachována tepelná pohoda.
Jak dlouho trvá schnutí betonové vrstvy nad podlahovým vytápěním?
Doba schnutí betonové vrstvy je obvykle 21-28 dní, což ovlivňuje dobu uvedení topení do provozu.
Jaký vliv mají podlahové krytiny na účinnost podlahového vytápění?
Keramické dlaždice a kámen mají nízký tepelný odpor a zvyšují efektivitu topení, zatímco dřevěné podlahy a koberce mají vyšší tepelný odpor a snižují výkon o desítky procent.
Jaká je doporučená tloušťka izolace pod podlahové vytápění?
Tepelná izolace se doporučuje v tloušťce 80 mm (XPS) až 140 mm (EPS) pro snížení tepelných ztrát směrem dolů.
Jaká je správná výška skladby podlahy při rekonstrukci?
Při rekonstrukcích se často používají nízké systémy jako Uponor Minitec s výškou skladby kolem 12 mm, ideální pro omezený stavební prostor.
Jaký je správný postup instalace betonové vrstvy nad podlahové vytápění?
Postup zahrnuje kontrolu izolace, rovnoměrné uložení potrubí, nalití betonu s minimální tloušťkou 3 cm a následnou dobu schnutí 21-28 dní.
Jaké jsou časté chyby při volbě výšky betonu nad podlahovým vytápěním?
Časté chyby zahrnují příliš tenkou betonovou vrstvu pod 3 cm, což snižuje životnost a efektivitu topení, a nedostatečnou izolaci pod podlahou.
Jaká je minimální tloušťka betonové vrstvy nad podlahovým topením pro správnou funkci?
Minimální tloušťka betonu nad trubkami by měla být alespoň 3 cm, aby bylo zajištěno rovnoměrné rozložení tepla a ochrana potrubí.
Jaké izolační materiály jsou nejvhodnější pod podlahové vytápění?
Doporučuje se použít polystyren s minimální tloušťkou 5 cm pro dostatečnou tepelnou izolaci a zabránění tepelným ztrátám směrem dolů.
Jak se správně upevňuje potrubí podlahového topení před betonáží?
Potrubí se upevňuje pomocí speciálních spon nebo sítí s roztečí cca 15-20 cm, aby bylo pevně fixováno a nedošlo k jeho posunu během betonování.
Jaká je maximální konstrukční výška podlahy s podlahovým vytápěním při rekonstrukci?
Maximální konstrukční výška se obvykle doporučuje do 10 cm, aby nedošlo ke snížení užitné výšky místnosti.
Jaký je rozdíl mezi betonovým a anhydritovým potěrem v podlaze s podlahovým vytápěním?
Anhydritový potěr má rychlejší schnutí (cca 3-4 dny) oproti betonu (cca 28 dní) a lepší tepelnou vodivost, ale není vhodný do vlhkých prostor.
Jaká je doporučená maximální povrchová teplota podlahy s podlahovým vytápěním?
Maximální povrchová teplota by neměla překročit 29 °C v obytných prostorách, aby byla zajištěna tepelná pohoda a bezpečnost.
Jaký je správný postup při pokládce betonu nad podlahové topení?
Nejprve se upevní potrubí, poté se provede zkouška těsnosti, následně se beton lije rovnoměrně v minimální tloušťce 3 cm nad potrubím a po zatuhnutí se provádí vytápěcí zkouška.
Jaký vliv mají různé typy podlahových krytin na účinnost podlahového vytápění?
Kovové a keramické dlaždice mají vysokou tepelnou vodivost a zvyšují účinnost, zatímco koberce a dřevěné podlahy snižují přenos tepla až o 20 %.
