Správné odvětrání a odtah digestoře výrazně ovlivňují kvalitu vzduchu v kuchyni i životnost zařízení. Volba mezi vedením potrubí na střechu nebo fasádu závisí na technických možnostech a ochraně proti kondenzaci v potrubí. Zpětná klapka digestoře přitom zabraňuje zpětnému proudění vzduchu a minimalizuje energetické ztráty.
🔑 Klíčové body
- Průměr potrubí pro odtah digestoře by měl být ideálně 150 mm pro optimální průtok a nízkou hlučnost.
- Maximální délka potrubí je 6 metrů s maximálně 6 koleny, aby se minimalizovaly tlakové ztráty.
- Odtah na fasádu je nejběžnější a jednodušší řešení než odtah na střechu.
- Kondenzace v potrubí vzniká při styku vlhkého vzduchu s chladným prostředím a je nutné ji správně odvádět.
- Zpětné klapky zabraňují zpětnému tahu vzduchu a pronikání pachů, měly by být umístěny u vyústění potrubí.
Základní principy odvětrání digestoře na fasádu i střechu

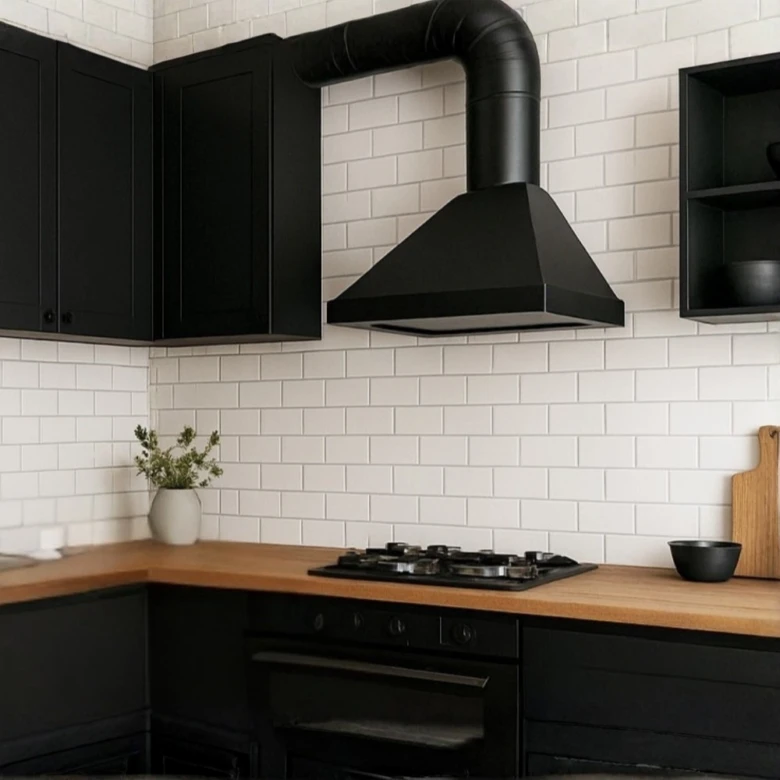

Odvětrání digestoře lze realizovat dvěma hlavními způsoby – odtah na fasádu nebo odtah na střechu. Odtah na fasádu představuje nejčastější a technicky jednodušší řešení, kdy vzduch z digestoře vede potrubí o průměru obvykle ⌀ 150 mm (kulaté) nebo 220×90 mm (obdélníkové) přes průraz ve zdi ven. Tento způsob umožňuje snadnou instalaci i pravidelnou údržbu, přičemž je nezbytné správně dimenzovat potrubí podle výstupu digestoře a použít hladké, nehořlavé materiály jako hliník nebo PVC, aby se minimalizovalo usazování mastnoty a kondenzace v potrubí. Fasádní vývod by měl být opatřen ventilační mřížkou s klapkou, umístěnou minimálně 1,5 metru od oken a balkonů, aby nedocházelo k obtěžování sousedů a poškození fasády vlhkostí či mastnotou.
Odtah na střechu je technicky náročnější a finančně nákladnější varianta, vhodná zejména tam, kde není možné vést potrubí přes fasádu nebo je potřeba minimalizovat hluk a zápach v okolí oken. Tento způsob vyžaduje vedení potrubí přes strop a střechu s maximální délkou potrubí do 6 metrů a nejvýše 6 koleny, aby se nezvyšovaly tlakové ztráty a hlučnost. Střešní vyústění musí být dokonale klempířsky a hydroizolačně zpracované, často s instalací větracího deflektoru, který zabraňuje zpětnému proudění vzduchu. Doporučuje se použít průměr potrubí minimálně ⌀ 150 mm a instalovat zpětnou klapku u vyústění, aby se zabránilo návratu pachů a vlhkosti zpět do bytu.
Kdy použít odtah digestoře přes střechu a kdy přes fasádu
Volba mezi odtahem na fasádu a na střechu závisí na dispozici domu, délce a vedení potrubí, a také na estetických a hlukových požadavcích. Odtah na fasádu je vhodný pro většinu rodinných a bytových domů s přímým přístupem k obvodové stěně, kde lze snadno instalovat potrubí s minimem ohybů a správným sklonem 2-3 % pro odvod kondenzátu. Naopak odtah na střechu se doporučuje tam, kde fasádní vývod není možný nebo by vedl k problémům s hlukem či poškozením fasády kondenzátem. Častou chybou při instalaci odvětrání na fasádu je nedostatečné utěsnění průchodů a špatné ukotvení mřížky, což může způsobit pronikání vlhkosti do zdiva a následné plísně.
Tip: Pro správnou funkci odtahu je klíčové nepoužívat potrubí menší než o 10 mm v průměru než vývod digestoře, protože zmenšení výrazně snižuje průtok vzduchu, zvyšuje hlučnost a zatěžuje motor odsavače.
Pro koho se odtah na fasádu hodí: pro běžné rodinné domy a byty s možností průchodu potrubí přes zeď.
Pro koho není vhodný: pro objekty s omezeným přístupem k fasádě, kde by vývod mohl obtěžovat okolí nebo poškodit fasádu vlhkostí.
Pro koho se odtah na střechu hodí: pro situace bez možnosti fasádního vývodu, u ostrůvkových digestoří nebo tam, kde je potřeba minimalizovat hluk a zápach.
Pro koho není vhodný: pro objekty s komplikovanou střechou, kde je vedení potrubí technicky náročné a nákladné.
Průměry a redukce potrubí pro odtah digestoře
Průměr potrubí digestoře přímo ovlivňuje výkon jejího odtahu i hlučnost zařízení. Pro optimální funkci se doporučuje průměr 150 mm, který umožňuje průtok vzduchu kolem 400 m³/h a minimalizuje tvorbu kondenzace v potrubí. Menší průměry, jako 125 mm nebo 120 mm, snižují výkon až o 15 % a zvyšují riziko hluku a zpětných tlaků. Průměr 100 mm se používá jen u slabších modelů nebo při velmi omezeném prostoru, ale vždy za cenu nižší účinnosti.
Redukce potrubí jsou nezbytné pro řešení netypických hrdel u výrobců jako KPOVG, PLR či UK-PRO. Kompatibilita redukcí závisí na přesném rozměru vývodu digestoře a typu materiálu potrubí. Pokud redukce nestačí, používá se ohebné potrubí, které usnadňuje vedení potrubí i v komplikovaných prostorách. Ohebné potrubí však zvyšuje odpor vzduchu a může vést k větší kondenzaci.
| Průměr potrubí (mm) | Výkon digestoře (m³/h) | Doporučené použití |
|---|---|---|
| 150 | 350-450 | Standardní instalace na střechu a fasádu |
| 125 | 280-350 | Menší prostory, slabší digestoře |
| 100 | do 250 | Omezené použití, nízký výkon |
Jaký průměr odtahu digestoře je vhodný pro vývod na střechu
Pro střešní odtah je ideální průměr 150 mm, protože umožňuje dostatečný výkon a snižuje hlučnost. Při zmenšení průměru více než o 10 mm výrazně klesá efektivita odtahu a roste kondenzace v potrubí, což může poškodit materiály potrubí a zhoršit funkci zpětné klapky digestoře.
Typy, materiály a vliv na hlučnost odtahového potrubí
Typy potrubí a materiály výrazně ovlivňují hlučnost i energetickou účinnost odtahu digestoře. Hladké potrubí snižuje odpor vzduchu, což minimalizuje hlučnost a zlepšuje průtok vzduchu. Naopak vroubkovaný povrch ohebného potrubí zvyšuje odpor vzduchu a tím i hlučnost. Materiály odtahového potrubí musí být nehořlavé a odolné vůči kondenzaci v potrubí.
Plastové a hliníkové potrubí
Plastové potrubí se vyznačuje hladkým povrchem, vysokou odolností proti korozi a nehořlavostí, což zajišťuje dlouhou životnost a bezpečný provoz digestoře. Hliníkové potrubí nabízí podobné vlastnosti, je lehké a odolné vůči mechanickému poškození. Oba materiály jsou vhodné pro návod na odtah digestoře na fasádu domu i pro tipy pro odtah digestoře na střechu, protože minimalizují ztráty tlaku a hlučnost.
Flexibilní a hranaté typy potrubí
Ohebné potrubí SEMIFLEX má vroubkovaný povrch, který zvyšuje hlučnost a odpor vzduchu, což negativně ovlivňuje energetickou účinnost digestoře. Hranaté potrubí UP-PKO kombinuje jednoduchou instalaci s hladším povrchem než SEMIFLEX, ale stále může být hlučnější než kulaté hladké potrubí. Při výběru materiálu je třeba zvážit kompromis mezi snadnou montáží a požadavky na hlučnost a průtok vzduchu.
| Typ potrubí | Povrch | Hlučnost | Energetická účinnost | Vhodnost pro odtah digestoře |
|---|---|---|---|---|
| Plastové potrubí | Hladký | Nízká | Vysoká | Vysoká |
| Hliníkové potrubí | Hladký | Nízká | Vysoká | Vysoká |
| Ohebné potrubí SEMIFLEX | Vroubkovaný | Vysoká | Nižší | Střední |
| Hranaté potrubí UP-PKO | Částečně hladký | Střední | Střední | Střední |
- Tip: Při instalaci odtahu digestoře na fasádu bez hluku doporučuji upřednostnit hladké plastové nebo hliníkové potrubí s odpovídajícím průměrem odtahového potrubí, obvykle 125-150 mm, aby se minimalizoval odpor vzduchu a hlučnost.
Délka potrubí, ohyby a správné vedení odtahu
Délka potrubí a počet ohybů zásadně ovlivňují efektivitu odtahu digestoře. Maximální délka potrubí digestoře by neměla překročit 6 metrů, přičemž počet kolen (ohnutých částí) by měl zůstat do šesti. Tento limit minimalizuje tlakové ztráty, které snižují výkon ventilace. Při delším nebo složitějším vedení potrubí dochází ke zpomalení vzduchu a zvyšuje se riziko kondenzace v potrubí.
Důležitý je také správný sklon potrubí digestoře – doporučuje se 2 až 3 procenta směrem k odtoku kondenzátu. Tento mírný vodorovný sklon umožňuje odvod vzniklé vody a zabraňuje jejímu hromadění, které by mohlo způsobit korozi nebo zápach. Ostré ohyby a zúžení potrubí jsou častou chybou při instalaci odvětrání digestoře na fasádu, protože výrazně zvyšují tlakové ztráty a hlučnost zařízení.
Jak správně dimenzovat odtah digestoře na fasádu
- Výběr průměru potrubí – zvolte průměr odpovídající výkonu digestoře, obvykle 150 mm pro domácí použití
- Minimalizace ohybů – omezte počet kolen na maximálně šest a vyhněte se ostrým úhlům
- Nastavení sklonu potrubí – zajistěte 2-3 % sklon směrem k vývodu kondenzátu
- Volba materiálu potrubí – používejte hladké materiály, které omezí usazování mastnoty a kondenzátu
- Instalace zpětné klapky digestoře – zabrání zpětnému proudění vzduchu a zlepší těsnost systému
- Kontrola těsnosti a pravidelná údržba – zabrání únikům vzduchu a udrží tlakové ztráty na minimu
Tip: Na co si dát pozor – příliš dlouhé potrubí s mnoha ostrými ohyby výrazně snižuje výkon digestoře a může vést k nadměrnému hluku. Pro správné dimenzování je vhodné zvážit možnost kratší trasy například přes střechu, která umožňuje plynulejší vedení odtahu.
Kondenzace v potrubí a ochrana proti ní
Kondenzace v potrubí digestoře je častým problémem, který může způsobit zpětné stékání vody, poškození potrubí a vznik plísní. Správné řešení odvodu kondenzátu pomocí kondenzační jímky a kvalitní izolace potrubí výrazně zvyšuje účinnost odtahu digestoře a prodlužuje životnost celé instalace.
Příčiny kondenzace
Kondenzace vzniká při kontaktu vlhkého vzduchu z vaření s chladným povrchem potrubí, zejména v zimních měsících, kdy teplotní rozdíl mezi vnitřním vzduchem (cca 20 °C) a venkovním prostředím (může klesnout pod 0 °C) dosahuje i více než 20 °C. Vlhkost vzduchu se při ochlazení pod rosný bod mění v kapalinu, která se usazuje uvnitř potrubí a může způsobit kapání zpět do digestoře.
Technologie odvodu kondenzátu
Použití kondenzační jímky nebo sběrače kondenzátu je nezbytné zejména u potrubí vedoucího přes nevytápěné prostory, kde se kondenzát hromadí. Kondenzační jímka shromažďuje vodu v nádobce, která je napojena na odvod mimo potrubí, čímž zabraňuje zpětnému stékání vody do odsavače par. Tento systém chrání vnitřní komponenty digestoře před korozí a snižuje riziko vzniku plísní v potrubí i okolí.
Izolace potrubí v různých klimatických podmínkách
Izolace odtahového potrubí musí odpovídat venkovním teplotám a zvýšené vlhkosti vzduchu. Doporučují se materiály s minimální hodnotou součinitele tepelné vodivosti λ ≤ 0,04 W/m·K, například pěnový polyethylen nebo minerální vlna s parotěsnou fólií. Izolace musí být kontinuální a bez mezer, aby se minimalizovalo ochlazování vzduchu uvnitř potrubí a zabránilo se tvorbě kondenzátu.
- správné dimenzování průměru odtahového potrubí (ideálně ⌀ 150 mm pro kulaté nebo 220×90 mm pro obdélníkové) s ohledem na výkon digestoře
- instalace zpětné klapky digestoře u výstupu potrubí pro ochranu proti zpětnému průvanu a pronikání pachů
- volba materiálu potrubí s hladkým povrchem (hliník, PVC, nerezová ocel) a dobrou tepelnou izolací
Tip: Častou chybou je nedostatečná izolace potrubí nebo absence kondenzační jímky, což vede k nadměrné kondenzaci, kapání vody zpět do digestoře, poškození zdiva a vzniku plísní v okolí vývodu.
Zpětné klapky a další příslušenství pro odtah digestoře
Zpětné klapky a správné utěsnění potrubí jsou nezbytné pro efektivní odtah digestoře a eliminaci nepříjemných pachů. Správná instalace těchto komponent výrazně snižuje zpětný tah vzduchu i hlučnost, která se často objevuje u odtahu digestoře na fasádu.
Funkce a význam zpětných klapek
Zpětné klapky zabraňují zpětnému proudění vzduchu a pronikání pachů z venkovního prostředí zpět do interiéru. V bytových domech je doporučena instalace pachutěsné zpětné klapky u vyústění do společné ventilační šachty, aby se minimalizovalo mísení pachů mezi byty. Klapka také omezuje kondenzaci v potrubí, která by mohla poškodit materiály potrubí a zkrátit životnost systému.
Umístění a instalace klapek
Zpětné klapky je vhodné instalovat co nejblíže k vyústění potrubí na fasádu nebo střechu, ideálně na přístupném místě s možností kontroly a údržby. Doporučuje se zabudovat revizní dvířka vedle klapky, což usnadňuje pravidelnou kontrolu a čištění. Takové řešení pomáhá efektivně vyřešit odtah digestoře na fasádu bez hluku a zajišťuje dlouhodobou funkčnost systému.
Utěsnění spojů potrubí
Spoje potrubí musí být důkladně utěsněné pomocí speciální PVC pásky nebo těsnicího přípravku určeného pro vzduchotechniku. Kvalitní utěsnění zabraňuje úniku vzduchu, snižuje riziko kondenzace a tím i tvorbu plísní nebo kapání vody zpět do digestoře. Častou chybou je nedostatečné utěsnění, které vede ke snížení výkonu odsavače a zvýšení hlučnosti.
Tip: Pro odtah digestoře na fasádu volte potrubí z nehořlavých materiálů odolných vůči povětrnostním vlivům a dimenzujte průměr potrubí podle výkonu digestoře (např. kulaté ⌀ 150 mm pro výkon až 400 m³/h), aby se předešlo nadměrnému hluku a tlakové ztrátě.
Časté dotazy
Jaký průměr potrubí je ideální pro odtah digestoře?
Ideální průměr potrubí je 150 mm, který umožňuje odvod až 400 m³/h vzduchu a minimalizuje hlučnost.
Jak dlouhé může být potrubí pro odtah digestoře?
Maximální délka potrubí je 6 metrů s maximálně 6 koleny, aby nedocházelo k výrazným tlakových ztrátám.
Kdy je vhodné vést odtah digestoře na střechu?
Odtah na střechu je vhodný pro ostrůvkové digestoře nebo pokud není možné vést odtah přes fasádu.
Jak zabránit kondenzaci v odtahovém potrubí?
Použijte sběrač kondenzátu a správnou izolaci potrubí, zejména v zimních měsících, aby kondenzát nepoškozoval zařízení.
Jak fungují zpětné klapky u digestoře?
Zpětné klapky zabraňují zpětnému tahu vzduchu a pronikání pachů, instalují se u vyústění potrubí na přístupném místě.
Je lepší použití pevného nebo flexibilního potrubí?
Pevné hladké potrubí snižuje odpor vzduchu a hlučnost, flexibilní hadice mají vroubkovaný povrch, který zvyšuje hluk a odpor.
Jak správně utěsnit spoje potrubí?
Spoje utěsněte PVC páskou nebo těsnicím přípravkem na bázi silikonu, aby nedocházelo k únikům vzduchu a snížení výkonu.
Jaký sklon by mělo mít potrubí vedené přes fasádu?
Potrubí by mělo mít vodorovnou část se sklonem cca 2-3 % směrem k odtoku kondenzátu, aby voda mohla přirozeně odtékat.
Jak často čistit filtry u digestoře s odtahem?
Filtry je vhodné čistit nebo měnit přibližně jednou za měsíc, aby byla zachována účinnost odsávání.
Jak vysoká má být digestoř nad varnou deskou?
Digestoř by měla být umístěna minimálně 65 cm nad varnou deskou pro optimální výkon a bezpečnost.
Jak správně nainstalovat odvětrání digestoře na fasádu?
Upevnění by mělo být ve výšce minimálně 2,5 metru nad zemí a s použitím izolačních prvků zabráníte vibracím a hluku.
Jak vést odtah digestoře přes střechu?
Potrubí by mělo mít sklon alespoň 3° směrem ven a být ukončeno nad hřebenem střechy, minimálně 30 cm nad její nejvyšší částí.
Jaké materiály a typy potrubí jsou vhodné pro odtah digestoře?
Doporučuje se použít hladké nerezové nebo plastové potrubí s průměrem 150 mm pro optimální průtok a snadnou údržbu.
Jak správně ukončit odtah digestoře na fasádě?
Vývod by měl být opatřen zpětnou klapkou a krytem proti dešti, instalovaným ve výšce minimálně 2,5 metru nad terénem.
Jaké jsou rozdíly mezi odtahem na fasádu a na střechu?
Odtah na střechu vyžaduje delší potrubí a vyšší náklady na instalaci, ale lépe odvádí pachy, zatímco odtah na fasádu je jednodušší a levnější.
Jak zajistit tichý a efektivní odtah digestoře?
Použití antivibračních držáků a hladkých potrubí s maximálně dvěma ohyby snižuje hluk a zvyšuje účinnost odtahu.
Jak nainstalovat odtah digestoře na půdu?
Potrubí by mělo být vedeno s minimálním počtem ohybů a ukončeno vývodem na střeše nebo fasádě, přičemž se doporučuje pravidelná kontrola a čištění každých 6 měsíců.
