Odpadní a kanalizační trubky tvoří základ správné funkce odvodnění každé stavby. Volba materiálu, průměru a tuhosti trubek ovlivňuje jejich životnost i spolehlivost při montáži. Správná instalace zajistí bezproblémový odtok a minimalizuje riziko poruch.
💡 Klíčové informace
- Odpadní a kanalizační trubky se vyrábějí převážně z PVC, PP a PE materiálů s různou teplotní odolností až do 95 °C.
- Průměry trubek pro vnitřní kanalizaci jsou obvykle 60-150 mm, venkovní kanalizace používá trubky od DN 110 do DN 500 mm.
- PVC KG trubky mají tuhost SN4 až SN12, kde SN4 je vhodná pro domovní kanalizace, SN8 pro zatížení pod cesty a SN12 pro náročnější podmínky.
- Délky trubek se standardně pohybují od 0,5 m do 5 m, přičemž některé plastové tvarovky mají délky až 2000 mm.
- Spojování PVC trubek probíhá pomocí těsnicích kroužků bez lepení, zatímco PP trubky se spojují i svařováním či lepením.

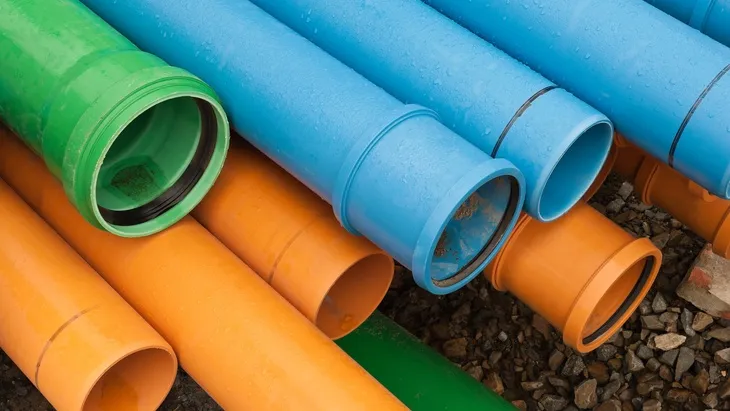

Přehled materiálů a vlastností odpadních a kanalizačních trubek
PVC, PP a PE představují nejčastější materiály pro výrobu odpadních a kanalizačních trubek díky své odolnosti a vhodnosti pro různé typy instalací. PVC trubky, charakteristické oranžovou barvou, se používají převážně pro venkovní kanalizace s teplotní odolností až 95 °C. PP trubky jsou preferovány zejména pro vnitřní kanalizace, kde je důležitá vyšší teplotní odolnost a chemická rezistence. PE trubky se uplatňují hlavně u tlakových rozvodů kanalizace díky své pružnosti a mechanické odolnosti.
| Materiál | Barva trubek | Použití | Teplotní odolnost | Poznámka |
|---|---|---|---|---|

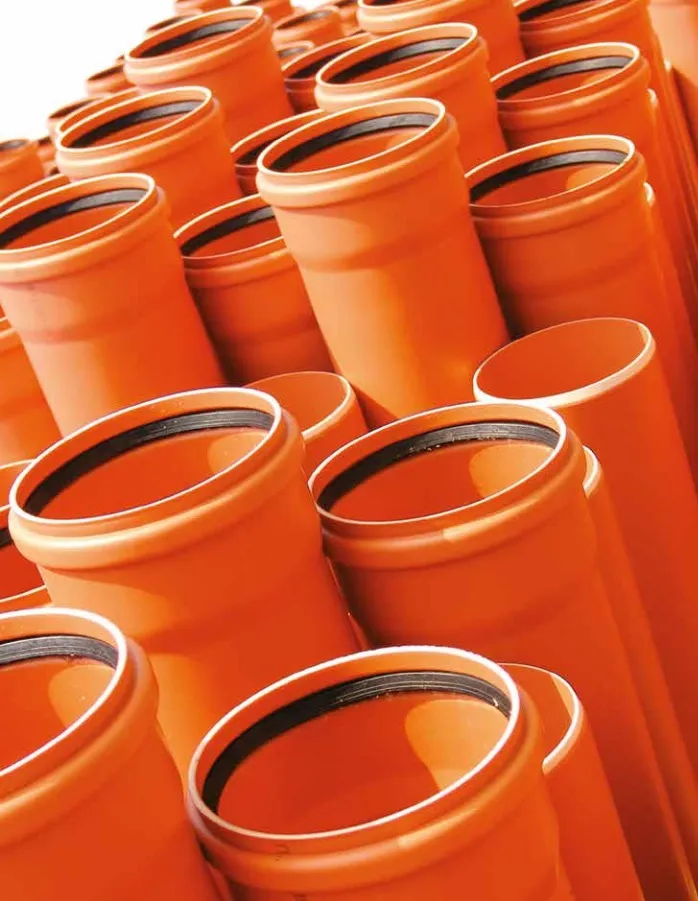

| PVC | Oranžová | Venkovní kanalizace | Do 95 °C | Vysoká tuhost a životnost |
| PP | Šedá nebo bílá | Vnitřní kanalizace | Do 95 °C | Vyšší chemická odolnost |
| PE | Černá | Tlakové rozvody | Do 60 °C | Vysoká pružnost a odolnost |
Jaké materiály jsou nejvhodnější pro různé typy instalací?
PVC odpadní trubky jsou ideální pro venkovní kanalizační systémy díky své oranžové barvě, která usnadňuje jejich rozpoznání na stavbě, a jejich odolnosti vůči UV záření a mechanickému poškození. PP trubky díky své vyšší teplotní odolnosti a chemické stabilitě nacházejí uplatnění především ve vnitřní kanalizaci, kde přicházejí do styku s horkými odpadními vodami. PE trubky se používají zejména tam, kde je potřeba tlakový rozvod, například u přívodů vody nebo tlakových kanalizací, protože nabízejí potřebnou pružnost a mechanickou odolnost. Výběr materiálu proto závisí na konkrétním typu instalace a požadavcích na životnost a mechanickou tuhost kanalizačních trubek.
Jak vybrat odpadní a kanalizační trubky pro stavbu?
Při výběru materiálu odpadních a kanalizačních trubek je nezbytné zohlednit druh instalace a podmínky prostředí. Pro venkovní kanalizace jsou PVC trubky díky své barvě, odolnosti vůči UV záření a pevnosti nejvhodnější volbou. Vnitřní kanalizace vyžaduje trubky z materiálů jako PP, které lépe odolávají vyšším teplotám a chemickému zatížení. Pro tlakové rozvody je nutné zvolit PE trubky, jež zajistí pružnost a dlouhodobou životnost systému. Správná montáž kanalizačních trubek vyžaduje také použití vhodných tvarovek kanalizačních a kontrolu průměru odpadních trubek, aby byla zachována hydraulická účinnost a minimalizován hluk kanalizačního systému.
Standardní průměry a délky trubek pro různé instalace
Standardní průměry a délky trubek pro různé instalace závisí na určení kanalizačního systému, typu odpadních vod a požadavcích na montáž. Výběr správné velikosti trubek usnadňuje instalaci a zajišťuje dlouhou životnost kanalizačních trubek bez rizika úniků či ucpání.
Jaké jsou standardní průměry trubek pro vnitřní a venkovní kanalizaci?
Průměr odpadních trubek se pohybuje od DN 32 do DN 500. Pro vnitřní kanalizaci se obvykle používají průměry DN 60 až DN 150 mm, které vyhovují odtoku domácích odpadních vod z umyvadel, sprch i WC. Venkovní kanalizace využívá větší průměry od DN 110 do DN 500 mm, vhodné pro odvádění většího množství splaškových a dešťových vod. Volba průměru závisí na množství odtoku a typu kanalizačního systému, přičemž vyšší tuhost kanalizačních trubek zajišťuje odolnost vůči mechanickému namáhání.
Jaké jsou standardní délky trubek a jejich využití?
Délky trubek pro kanalizaci se běžně pohybují od 0,5 m do 5 m. Kratší délky umožňují snadnější manipulaci a montáž kanalizačních trubek v omezených prostorách, například ve vnitřních instalacích. Delší trubky se používají především pro bezvýkopovou pokládku trubek v exteriéru, kde snižují počet spojů a tím také riziko úniků. Výběr délky přímo ovlivňuje rychlost instalace a celkovou spolehlivost kanalizačního systému.
Jaké průměry a délky trubek použít pro domácí kanalizaci?
Pro domácí kanalizaci jsou nejčastěji používány PVC odpadní trubky s průměrem od DN 50 do DN 110 mm. Menší průměry, například DN 50, se využívají pro odpadní potrubí z umyvadel či dřezů, zatímco DN 110 slouží jako hlavní odpadní větev, která odvádí odpadní vody do venkovního kanalizačního systému. Standardní délky trubek pro domácí instalace jsou od 0,5 m do 3 m, což usnadňuje montáž kanalizačních trubek v interiéru a umožňuje použití různých tvarovek kanalizačních pro spojení různých průměrů.
| Typ instalace | Průměr trubek (DN) | Standardní délka trubek |
|---|---|---|
| Vnitřní kanalizace | 60-150 | 0,5 m – 3 m |
| Venkovní kanalizace | 110-500 | 1 m – 5 m |
| Domácí kanalizace | 50-110 | 0,5 m – 3 m |

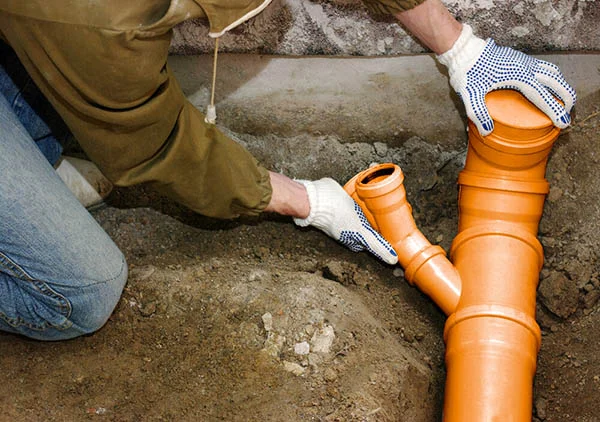

Spojování a montáž trubek: postupy a časté chyby
Spojování a montáž odpadních a kanalizačních trubek vyžaduje přesný postup a správný výběr metod podle materiálu trubek. Nesprávný sklon potrubí a nekvalitní spoje patří mezi nejčastější chyby, které ovlivňují funkčnost kanalizačního systému.
Metody spojování PVC trubek
PVC odpadní trubky se spojují pomocí těsnicích kroužků, které zajistí vodotěsné spoje bez nutnosti lepení nebo svařování. Tento způsob spoje umožňuje rychlou a bezpečnou montáž kanalizačních trubek s dobrou odolností vůči mechanickému namáhání a chemikáliím. Těsnicí kroužky zároveň kompenzují drobné posuny potrubí a přispívají k dlouhé životnosti trubek kanalizace.
Spojování PP trubek svařováním a lepením
PP trubky lze spojit několika způsoby: svařováním, lepením nebo využitím těsnicích kroužků. Svařování je nejpevnější metoda, vhodná zejména pro vnitřní kanalizační systémy vystavené vyšším teplotám a tlaku. Lepení PP trubek vyžaduje speciální lepidla a přesnou přípravu spojů, což zajišťuje dlouhodobou těsnost a tuhost kanalizačních trubek. Volba spoje závisí na konkrétních podmínkách stavby a požadované životnosti potrubí.
Doporučený sklon potrubí a běžné chyby
Optimální sklon potrubí pro odpadní a kanalizační trubky je 1-2 % (tedy 1-2 cm na jeden metr délky). Příliš malý sklon způsobuje usazování pevných částic a zanášení systému, zatímco příliš velký sklon může vést k rychlému proudění vody a zanášení vzduchu, což zvyšuje hluk kanalizačního systému. Mezi časté chyby montáže patří také nekvalitní spoje, které mohou způsobit úniky a průsaky, a nesprávné použití tvarovek kanalizační, což ovlivňuje funkčnost a dlouhodobost instalace.
- Výběr materiálu – zvolte PVC nebo PP trubky podle požadavků stavby a prostředí
- Příprava konců trubek – očistěte a případně zarovnejte konce před spojováním
- Montáž těsnicích kroužků – správně nasaďte kroužky na PVC trubky pro zajištění těsnosti
- Svařování nebo lepení PP trubek – dodržujte technologické postupy pro pevné spoje
- Nastavení sklonu – zajistěte sklon 1-2 % podle projektové dokumentace
- Kontrola spojů a těsnosti – proveďte vizuální a tlakové zkoušky před zakrytím potrubí
Tip: Při montáži kanalizačních trubek je vhodné použít tvarovky kanalizační s certifikací, které odpovídají průměru odpadních trubek a požadavkům na tuhost kanalizačních trubek.
Tvarovky a příslušenství pro kompletní kanalizační systém
Tvarovky a příslušenství tvoří základ kompletního kanalizačního systému a doplňují PVC odpadní trubky v každé instalaci. Pro správnou montáž kanalizačních trubek je nutné zvolit vhodné komponenty s ohledem na průměr odpadních trubek a jejich tuhost.
Kolena kanalizační se vyrábějí v úhlech od 15° až do 87°, což umožňuje přizpůsobit vedení potrubí ve stavbě přesně podle potřeby trasy. Odbočky jsou k dispozici v jednoduchém i dvojitém provedení a slouží k rozdělení toku nebo připojení dalších větví kanalizace. Redukce usnadňují přechody mezi různými průměry odpadních trubek a zajišťují těsnost spojů. Čisticí kusy umožňují přístup pro údržbu a čištění potrubí, což prodlužuje životnost trubek kanalizace. Revizní šachty mají standardní průměr od DN 200 do DN 1000 a slouží k monitorování a opravám kanalizačního systému.
- Kolena kanalizační: úhly 15°, 30°, 45°, 67°, 87° – přizpůsobení trasy potrubí
- Odbočky jednoduché a dvojité – rozbočení kanalizace
- Redukce – přechody mezi průměry trubek
- Čisticí kusy – přístup pro údržbu a čištění
- Revizní šachty DN 200 až DN 1000 – kontrola a opravy systému
Pro výběr tvarovek kanalizačních je klíčové zohlednit doporučení odborníků k materiálu i správnému průměru odpadních trubek, aby byla zachována dlouhá životnost trubek kanalizace a bezchybná funkčnost celé instalace.
Jak vybrat odpadní a kanalizační trubky pro stavbu
Volba tvarovek a příslušenství musí odpovídat typu a velikosti PVC odpadních trubek, přičemž je třeba dbát na kompatibilitu materiálů a správnou tuhost kanalizačních trubek pro dlouhodobý provoz.
Tuhost trubek a normy pro správnou instalaci
Tuhost trubek určuje jejich schopnost odolávat zatížení a ovlivňuje vhodnost použití při montáži kanalizačních trubek. PVC odpadní trubky jsou běžně dostupné s tuhostí v rozmezí SN4 až SN12. Trubky s tuhostí SN4 jsou určeny pro domovní kanalizace a lehčí zatížení, zatímco SN8 až SN12 najdou uplatnění například pod zpevněnými plochami, kde je vyšší mechanické zatížení. Pro náročnější podmínky jsou vhodné PP trubky, které dosahují tuhosti SN10 až SN16, což zajišťuje vyšší odolnost proti tlakům a dlouhou životnost trubek kanalizace.
Norma ČSN EN 1852 stanovuje požadavky na tuhost kanalizačních trubek a jejich použití podle zatížení a umístění. Při výběru je klíčové zohlednit průměr odpadních trubek a odpovídající tvarovky kanalizační, aby byla zajištěna správná funkce systému a minimalizovalo se riziko poškození.
| Tuhost trubek | Materiál | Použití | |
|---|---|---|---|
| SN4 | PVC | Domovní kanalizace, nízké zatížení | |
| SN8 | PVC | Plochy s lehkým zatížením, zahrady | |
| SN10 – SN16 | PP | Pod zpevněnými plochami, průmyslové instalace |
- Posouzení zatížení – určete, jaké mechanické zatížení bude na trubky působit
- Výběr tuhosti – zvolte trubky s odpovídající hodnotou SN podle zatížení a umístění
- Kontrola norem – ověřte, že instalace odpovídá požadavkům ČSN EN 1852 a rakouským normám
Tipy na instalaci odpadních a kanalizačních trubek
Správná volba tuhosti trubek minimalizuje chyby při instalaci kanalizačních a odpadních trubek a prodlužuje životnost systému.
Životnost, údržba a ekologické aspekty kanalizačních trubek
Životnost trubek kanalizace závisí na typu materiálu, chemickém zatížení a podmínkách prostředí. PVC odpadní trubky (například KG) mají životnost přes 50 let při teplotách do 60 °C a nízké odolnosti vůči UV záření, proto je nutné je zakopat. Trubky z polypropylenu (PP) určené pro vnitřní kanalizaci (HT) vydrží až 50 let při teplotách do 95 °C a mají vyšší chemickou odolnost. Polyethylenové (PE) trubky, zejména PE100 RC s ochranným pláštěm, jsou vhodné pro tlakové rozvody a náročné podmínky, s životností rovněž přes 50 let a zvýšenou odolností proti mechanickému poškození.
Údržba kanalizačních systémů zahrnuje pravidelné kontroly těsnosti spojů, které u PVC KG trubek zajišťují těsnicí kroužky bez nutnosti lepení, a kontrolu revizních šachet. Modulární plastové revizní šachty (DN 200 až DN 1000) umožňují snadnou demontáž a čištění, přičemž některé modely mají integrovaná stupadla pro bezpečný přístup.
Recyklace je možná u všech hlavních materiálů (PVC, PP, PE), což výrazně snižuje ekologickou zátěž. Výroba tvarovek kanalizačních a trubek často využívá recyklované plasty, což podporuje udržitelnost stavby a snižuje spotřebu primárních surovin.
Tipy na instalaci odpadních a kanalizačních trubek
- Použijte trubky s odpovídajícím průměrem odpadních trubek (např. DN 50-150 mm pro domácí kanalizaci, DN 110 a více pro venkovní rozvody) a tuhostí kanalizačních trubek (SN4 pro běžné domovní instalace, SN8 a vyšší pro zatížení pod komunikacemi)
- Dodržujte správný sklon potrubí 1-2 % pro optimální odtok a zabránění usazování nečistot
- Spojujte PVC KG trubky pomocí těsnicích kroužků, které zajišťují vodotěsné a plynotěsné spoje bez lepení či svařování
- Zajistěte přístup k revizním šachtám pro pravidelnou údržbu a kontrolu systému, využijte plastové modulární šachty s integrovanými stupadly pro bezpečnost
- Preferujte ekologické tvarovky kanalizační z recyklovaných materiálů, které splňují ČSN EN 1852 a podporují udržitelnost stavby
- Vyhněte se vystavení PVC trubek přímému slunečnímu záření kvůli nízké odolnosti vůči UV záření, vždy je uložte v zemi nebo zakryjte ochrannou vrstvou
Řešení hluku a bezvýkopové pokládky v kanalizačních systémech
Tiché kanalizační trubky PP-CO a PP-MV využívají třívrstvou konstrukci s vnitřní vrstvou z pevného polypropylenu a vnější vrstvou s tlumicím materiálem, která zvyšuje tuhost kanalizačních trubek na hodnoty SN10 až SN16. Tento design významně snižuje přenos vibrací a hluku vznikajícího při průtoku odpadních vod. Speciální upevňovací systémy s antivibračními prvky omezují přenos hluku do stavebních konstrukcí, což přispívá k dodržení hygienických limitů hluku v interiérech podle ČSN 73 0532.
Bezvýkopová pokládka kanalizačních trubek umožňuje instalaci potrubí bez rozsáhlých zemních prací, zejména pomocí technologií jako je protlačování nebo výměna stávajících trubek vložkováním. Tento způsob pokládky je vhodný pro průměry od DN 100 do DN 500 a vyžaduje přesné dodržení sklonu 1-2 % a správné uložení trubek s tuhostí minimálně SN8 pro zajištění stability v zemině. Celý proces musí splňovat normu ČSN EN 1610, která stanovuje požadavky na těsnost, uložení a ochranu kanalizačních systémů, čímž se zaručuje dlouhodobá životnost trubek kanalizace.
Při výběru odpadních a kanalizačních trubek pro stavbu je nezbytné zohlednit průměr odpadních trubek podle typu použití: DN 50 až DN 110 pro vnitřní odpadní potrubí, DN 110 až DN 160 pro venkovní svodné potrubí a DN 200 a více pro hlavní kanalizační řady. Kompatibilita s tvarovkami kanalizačními, jako jsou kolena, odbočky a revizní kusy, musí odpovídat standardizovaným rozměrům a těsnicím systémům, aby se předešlo netěsnostem a chybám při instalaci kanalizačních a odpadních trubek. Použití správných tvarovek a těsnění zaručuje vodotěsnost a plynotěsnost spojů, což je klíčové pro bezproblémový provoz kanalizace.
Tipy na instalaci odpadních a kanalizačních trubek
- Dodržte sklon potrubí 1-2 % pro optimální odtok a zabránění usazování kalů
- Používejte tiché trubky PP-CO nebo PP-MV pro snížení hluku v obytných prostorách
- Při bezvýkopové pokládce zajistěte správné uložení trubek s minimální tuhostí SN8, vhodnou pro dané zatížení
- Spojujte PVC KG trubky pomocí těsnicích kroužků bez lepení, aby se zachovala těsnost a pružnost spoje
- Kontrolujte kompatibilitu průměrů trubek a tvarovek, zejména u přechodů mezi různými materiály
- Používejte revizní šachty DN 200 až DN 1000 pro snadný přístup k údržbě a kontrole kanalizace
- Při montáži bezvýkopovou metodou dodržujte normu ČSN EN 1610 a zajistěte revizi odbornou firmou
Tip: Ilustrace tichých trubek a bezvýkopových technologií pomáhají lépe pochopit principy funkčního a tichého kanalizačního systému a usnadňují plánování instalace.
Časté dotazy k odpadním a kanalizačním trubkám
Otázka: Jaký materiál odpadních trubek je nejvhodnější pro vnitřní instalaci?
Nejčastěji se pro vnitřní instalaci používají PP trubky s teplotní odolností až 95 °C a dobrou chemickou odolností. PVC odpadní trubky jsou také běžné díky jednoduché montáži a dlouhé životnosti trubek kanalizace.
Otázka: Jaký je běžný průměr trubek pro domovní vnitřní kanalizaci?
Průměr odpadních trubek pro vnitřní kanalizaci se pohybuje převážně mezi 50 a 110 mm, přičemž DN 110 je standardní velikost pro hlavní svody.
Otázka: Jaká je doporučená délka trubek pro snadnou manipulaci?
Standardní délky odpadních trubek jsou 0,5, 1, 2, 3 a 5 metrů, což usnadňuje montáž kanalizačních trubek i na stavbě.
Otázka: Jak se spojují PVC kanalizační trubky?
PVC trubky se spojují pomocí těsnicích kroužků bez nutnosti použití lepidel nebo svařování, což zjednodušuje instalaci a zaručuje těsnost spoje.
Otázka: Jaký sklon má mít kanalizační potrubí pro správný odtok?
Doporučený sklon potrubí je 1 až 2 %, což odpovídá 1 až 2 cm na každý metr délky potrubí pro optimální odtok odpadní vody.
Otázka: Jaká je tuhost PVC trubek vhodná pro instalaci pod cesty?
Pro instalace pod vozovky se používají PVC trubky s tuhostí SN8, které odolávají mechanickému zatížení a zaručují dlouhou životnost.
Otázka: Jaký typ tvarovek se používá pro odbočky v kanalizaci?
Používají se tvarovky kanalizační v úhlech 45°, 67° a 87°, včetně jednoduchých, redukovaných a dvojitých odboček pro různé potřeby potrubního vedení.
Otázka: Jaké jsou možnosti spojování PP trubek?
PP trubky lze spojovat svařováním, lepením nebo pomocí těsnicích kroužků, přičemž svařování zajišťuje nejvyšší pevnost spoje.
Otázka: Jaká je průměrná životnost plastových kanalizačních trubek?
Životnost trubek kanalizace z PVC, PP a PE se pohybuje kolem 50 let, pokud jsou správně instalovány a udržovány.
Otázka: Jak lze snížit hluk v kanalizačním systému?
Použitím tichých trubek s třívrstvou konstrukcí a vhodným upevňovacím systémem se minimalizuje hluk i přenos vibrací v kanalizačním systému.
Otázka: Co znamená označení DN u kanalizačních trubek?
DN označuje nominální průměr trubky v milimetrech; například DN 110 znamená, že vnitřní průměr trubky je přibližně 110 mm.
Otázka: Jaké jsou ekologické možnosti recyklace kanalizačních trubek?
PVC, PP a PE trubky jsou recyklovatelné materiály, přičemž moderní systémy kanalizace využívají recyklované komponenty i v tvarovkách kanalizačních.
Otázka: Jaké jsou specifika bezvýkopové pokládky trubek?
Bezvýkopová pokládka kanalizačních trubek probíhá bez rozsáhlých zemních prací, splňuje požadavky ČSN a značně snižuje zásahy do prostředí stavby.
Otázka: Kdy se používají PE kanalizační trubky?
PE trubky se používají zejména pro tlakové rozvody a velké průměry, protože mají vysokou pružnost a odolnost proti mechanickému poškození.
Otázka: Jaké jsou časté chyby při instalaci kanalizačních trubek?
Nejčastější chyby zahrnují nesprávný sklon potrubí, nekvalitní spoje a použití nevhodných materiálů, což vede k únikům nebo zanášení systému.
Otázka: Jak správně propojit různé průměry odpadních trubek?
Propojení různých průměrů kanalizačních trubek se provádí pomocí redukcí, které mohou být krátké, dlouhé, souosé nebo nesouosé podle potřeby.
Otázka: Jaké jsou nejčastější délky tvarovek v kanalizačních systémech?
Tvarovky se vyrábí v délkách 150, 250, 500, 1500 a 2000 mm, což umožňuje přizpůsobit montáž podle konkrétní situace.
Otázka: Jaké jsou barevné označení odpadních trubek?
PVC kanalizační trubky jsou obvykle oranžové, PP trubky šedé nebo bílé, a PE trubky se vyrábějí v černé nebo modré barvě.
Otázka: Jaká je vhodná tuhost trubek pro dálniční stavby?
Pro dálniční stavby se používají PP trubky s tuhostí SN16, které mají zvýšenou tloušťku stěny a odolnost proti vysokému zatížení.
Otázka: Jaké parametry ovlivňují výběr odpadních trubek pro bytovou instalaci?
Důležité parametry jsou průměr trubek, materiál s vhodnou teplotní a chemickou odolností a správná montáž kanalizačních trubek podle platných ČSN norem.
Tipy na instalaci odpadních a kanalizačních trubek
Při montáži kanalizačních trubek doporučuji dodržovat správný sklon 1 až 2 %, používat těsnicí kroužky a volit tvarovky kanalizační odpovídající průměru trubek. Kvalitní montáž výrazně prodlužuje životnost instalace a snižuje riziko poruch.
