Stabilita pergoly závisí především na správném výběru a montáži kotev a stojek, které zajišťují pevné ukotvení konstrukce k podkladu. Mezi nejčastější řešení patří kotevní patky a zemní vruty, jejichž volba ovlivňuje nejen bezpečnost, ale i životnost pergoly. Znalost jednotlivých typů a správných montážních postupů je proto klíčová pro bezproblémový provoz i odolnost vůči povětrnostním vlivům.
Hlavní poznatky
- Betonové patky mají rozměry cca 400 × 400 × 800 mm a osazují se do hloubky 80-100 cm pod terénem.
- Zemní vruty umožňují rychlou montáž bez betonování, ale nejsou vhodné do kamenité půdy.
- Konec dřevěné stojky by měl být minimálně 5 cm nad úrovní betonu, aby se zabránilo vlhkosti.
- Lamely bioklimatických pergol snesou zatížení až 150 kg/m² ve zavřené poloze.
- Při montáži kotev je nutné použít odpovídající spojovací materiál, například nerezové vruty k nerezovým patkám.
Jaké jsou hlavní typy kotevních patek a stojek pro pergolu?
Betonová patka, zemní vrut a zatloukací patka představují nejčastější typy kotev a stojek pro pergolu. Betonová patka o rozměrech přibližně 400 × 400 × 800 mm se osazuje do hloubky 80-100 cm a zajišťuje pevný betonový základ vhodný pro většinu středně těžkých a těžkých konstrukcí. Zemní vruty umožňují rychlou montáž pergoly bez nutnosti betonování, hodí se zejména pro lehčí stavby a terény, kde je obtížné hloubit základy. Zatloukací patky jsou vhodné pouze pro velmi lehké konstrukce, protože jejich únosnost je omezená.
Další typy kotvení se liší podle způsobu montáže a povrchové úpravy patek. Výběr správné kotvy ovlivňuje statika pergoly i její dlouhodobá stabilita. Povrchová úprava patek zvyšuje odolnost proti korozi a prodlužuje životnost konstrukce.
- Betonová patka – pevný základ, rozměry cca 400 × 400 × 800 mm, hloubka 80-100 cm
- Zemní vrut – rychlá montáž bez betonování, vhodný pro lehčí konstrukce
- Zatloukací patka – pouze pro velmi lehké pergoly, nízká únosnost
- Montáž pergoly s kotevní patkou zajišťuje stabilitu i při větších zatíženích
- Povrchová úprava patek chrání konstrukci proti korozi
Jaké jsou typy kotev a stojek pro pergolu
Volba typu kotvy přímo souvisí s typem pergoly a jejím zatížením. Betonový základ je nezbytný u velkých a těžkých pergol, zatímco zemní vruty a zatloukací patky slouží spíše u lehčích variant. Kolik hluboký má být základ pro pergolu závisí na místních půdních podmínkách a statických požadavcích, obvykle však betonová patka sahá do 80-100 cm hloubky.
Jak správně připravit podklad a založení pro kotvy a stojky?
Správná příprava podkladu a založení je nezbytná pro stabilitu pergoly a dlouhodobou životnost kotev a stojek. Betonový základ musí být založen minimálně do hloubky 80-100 cm, tedy pod úrovní promrzání půdy, která v českých podmínkách dosahuje přibližně 80 cm. Tato hloubka zabraňuje mrazovým pohybům půdy a následnému posunu konstrukce.
Jak hluboký základ je potřeba pro pergolu?
Betonový základ pro kotvení pergoly by měl být vyhlouben do hloubky 80-100 cm, přičemž přesná hloubka závisí na místních klimatických podmínkách a typu půdy. V nestabilních nebo písčitých půdách se doporučuje hloubka až 1 m. Rozměry betonové patky by měly být minimálně 400 × 400 × 800 mm, což zajistí dostatečnou nosnost a stabilitu. Založení pod úrovní promrzání zabraňuje vzniku trhlin a deformací způsobených mrazovým cyklem.
Jak správně připravit podklad pro kotvy a stojky?
Příprava podkladu začíná odstraněním ornice a dalších povrchových vrstev, které nemají dostatečnou únosnost. Následně je nutné podloží mechanicky zhutnit, aby se minimalizovalo riziko sedání konstrukce. Betonové patky musí být položeny na rovný, pevný a zhutněný podklad bez nerovností, což zamezí jejich posunu a usnadní přesné umístění stojek. Kotvení pergoly přímo do zámkové dlažby se nedoporučuje, protože dlažba nemá potřebnou nosnost a může praskat; je nutné dlažbu rozebrat, založit betonové patky a dlažbu opět položit.
Jak správně betonovat kotevní patku pro pergolu?
Betonování kotevní patky se provádí ve výkopu o hloubce 80-100 cm podle statických požadavků. Patka by měla mít rozměry přibližně 400 × 400 × 800 mm, což odpovídá běžným standardům pro stabilní kotvení. Při betonáži je nutné beton správně zhutnit, aby se zabránilo vzniku dutin a protáčení patky. Stojka pergoly se umisťuje tak, aby její spodní konec byl minimálně 5 cm nad povrchem betonu, čímž se zabrání přímému kontaktu s vlhkostí a korozi kovových částí. Mezi beton a stojku se vkládá dočasná lať, která po zatuhnutí betonu umožní přesné nastavení výšky a po vytvrdnutí betonu se odstraní vyklepnutím. Povrchová úprava patek, například galvanické nebo žárové zinkování, výrazně prodlužuje životnost kotvení a odolává povětrnostním vlivům. Beton je nutné chránit před příliš rychlým vysycháním, aby nedocházelo k prasklinám.
Tip: Při montáži kotevních prvků pergoly je nezbytné přesně zaměřit umístění patek podle projektové dokumentace a použít šablonu pro vrtání, aby byla zachována správná statika a stabilita konstrukce. Doporučuje se také konzultace s projektantem nebo statikem v případě větších pergol či náročných podmínek.

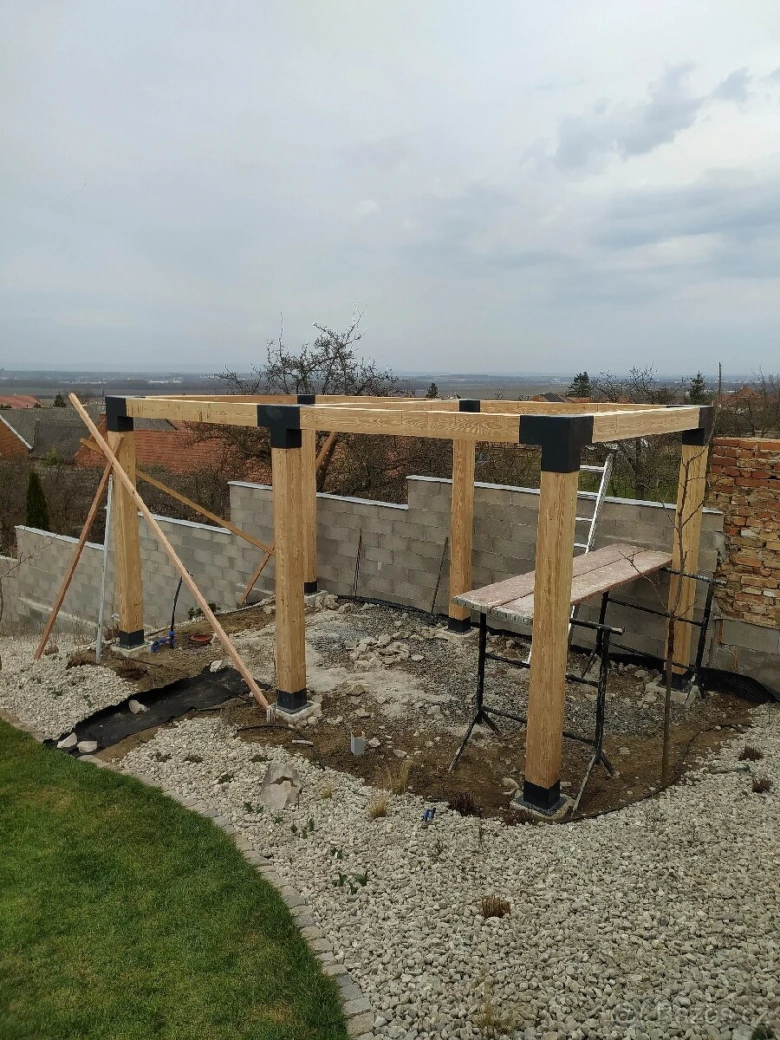

Jak probíhá montáž betonových patek krok za krokem?
Montáž betonových patek je základním krokem pro pevné a stabilní kotvení pergoly. Správný postup zahrnuje přípravu podkladu, přesný výpočet počtu a rozměrů patek, betonáž do doporučené hloubky a správné umístění stojek s odpovídajícím odsazením od betonu.
Příprava podkladu a materiálu
Podklad pro betonovou patku musí být stabilní a bez volné zeminy, ideálně zhutněný štěrk nebo zámrzná hlína. Terén je nutné vyrovnat a odvodnit, aby se zabránilo podmáčení základů. Výběr vhodného typu patky závisí na konstrukčním zatížení pergoly a typu podloží. Betonový základ by měl být pevný a odolný vůči vlhkosti, což zajistí dlouhodobou stabilitu kotvení pergoly.
Výpočet počtu a rozměrů patek
Výpočet počtu patek závisí na rozměrech pergoly a očekávaném zatížení konstrukce. Standardní rozměry betonové patky jsou 400 × 400 × 800 mm, přičemž se doporučuje minimálně jedna patka na každý roh a další podle délky trámů. Výpočet rozměrů patek musí zohlednit statiku pergoly a zatížení větrem i sněhem, aby bylo kotvení dostatečně pevné a bezpečné.
Montáž betonových patek
Postup betonování kotevní patky na pergolu krok za krokem začíná vykopáním jámy do hloubky 80-100 cm, což zajistí dostatečné založení proti mrazu a pohybům zeminy. Betonová patka se poté vyplní kvalitním betonem a do něj se osadí stojka s odsazením minimálně 5 cm od betonu, aby se zabránilo korozi. Zavětrování stojek během vytvrzování betonu je nezbytné pro udržení správné vertikální polohy a pevnosti konstrukce.
Péče po montáži
Údržba betonových patek spočívá v pravidelné kontrole jejich pevnosti a stabilního ukotvení stojek. Při zjištění pohybů nebo prasklin v betonu je nutné ihned provést opravy, aby nedošlo ke zhoršení statiky pergoly. Povrchová úprava patek může zahrnovat nátěr proti vlhkosti nebo ochranu proti mechanickému poškození.
- Vykopání jámy – do hloubky 80-100 cm podle typu půdy
- Zhutnění podkladu – pevný a rovný podklad pro betonáž
- Výroba šablony – pro přesné zaměření stojky s odsazením 5 cm
- Betonáž patek – použití kvalitního betonu třídy minimálně C20/25
- Osazení stojky – správné umístění a zavětrování během tuhnutí
- Kontrola a údržba – pravidelná kontrola pevnosti a stavu povrchu
Tip: Pro montáž kotvy a stojky na pergolu se doporučuje použít šablonu, která zajistí přesnost rozměrů a minimalizuje chyby při kotvení pergoly do betonu.

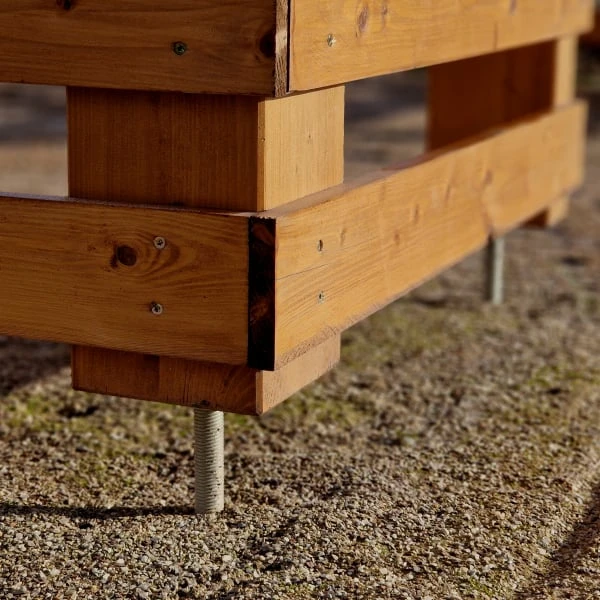

Jaké jsou výhody a nevýhody zemních vrutů a zatloukacích patek?
Zemní vruty představují moderní způsob kotvení pergoly, který umožňuje rychlou montáž bez nutnosti betonového základu. Tento typ kotevního prvku se snadno zašroubuje do země, což výrazně zkracuje dobu instalace. Nevhodné jsou však pro kamenitou půdu, kde může dojít k poškození vrutu nebo jeho nedostatečné fixaci. Montáž pergoly na zemní vruty je ideální u lehčích konstrukcí a při podmínkách, kdy je nutné minimalizovat zásahy do terénu.
Naopak zatloukací patky patří mezi nejjednodušší kotvící prvky, avšak jejich použití se omezuje na velmi lehké pergoly. Tyto patky se jednoduše zatloukají do země, bez předchozího betonování či vrtání. Jejich nevýhodou je nižší stabilita, což omezuje rozměry a statickou odolnost konstrukce. Povrchová úprava patek často zahrnuje ochranu proti korozi, která je u těchto prvků nezbytná.
| Typ kotvy | Výhody | Nevýhody |
|---|---|---|
| Zemní vrut | Rychlá montáž bez betonování | Nevhodné do kamenité půdy |
| Zatloukací patka | Jednoduchá a rychlá instalace | Pouze pro velmi lehké pergoly |
| Betonový základ | Vysoká stabilita a únosnost | Náročnější a časově delší realizace |
Jaké jsou typy kotev a stojek pro pergolu
Při výběru kotev a stojek pro pergolu je nutné zohlednit typ půdy, velikost konstrukce a požadovanou stabilitu. Zemní vruty a zatloukací patky patří mezi rychlé kotvící metody, zatímco betonový základ poskytuje maximální pevnost a trvanlivost. Chyby při kotvení patky pro pergolu často vznikají při nedostatečné hloubce nebo špatné povrchové úpravě patek, což může vést k deformacím a ztrátě stability. Kolik hluboký má být základ pro pergolu s kotvami a stojkami, závisí na nosnosti půdy a statickém zatížení konstrukce, zpravidla se doporučuje minimálně 60-80 cm.
Jak vybrat vhodný materiál a povrchovou úpravu kotevních prvků?
Pro kotvení pergoly je klíčové zvolit materiály s dostatečnou odolností vůči povětrnostním vlivům a korozi. Galvanické pozinkování výrazně zvyšuje ochranu ocelových kotevních prvků proti korozi, avšak jeho tloušťka je omezená, což může být nedostatečné při dlouhodobém vystavení vlhkosti. Žárové zinkování nabízí rovnoměrnou povrchovou ochranu i v ohybech a záhybech kovu, čímž prodlužuje životnost kotevních prvků v náročnějších podmínkách.
Nerezové oceli typu A2 a A4 představují kvalitní volbu pro venkovní použití. Zatímco nerezová ocel A2 je vhodná pro běžné prostředí, nerezová ocel A4 odolává agresivnějším faktorům, jako je slaná nebo chlorovaná voda, typická například pro pobřežní oblasti. Výběr správného materiálu zásadně ovlivňuje životnost kotvení pergoly a snižuje potřebu časté údržby.
- Galvanické pozinkování – základní ochrana proti korozi
- Žárové zinkování – silnější a rovnoměrná ochrana i ve složitých tvarech
- Nerezová ocel A2 – vhodná pro běžné venkovní prostředí
- Nerezová ocel A4 – ideální pro agresivní prostředí s působením soli nebo chloru
Jak vybrat správné kotvy a stojky na pergolu
Pro montáž pergoly doporučuji vybrat kotevní prvky s vhodnou povrchovou úpravou podle konkrétního prostředí. Při instalaci kotevních patek se zároveň věnujte správnému betonovému základu a hloubce založení, která by měla odpovídat mrazové hloubce a statickým požadavkům konstrukce. Chyby při kotvení patky pro pergolu, jako je nedostatečné zakotvení nebo použití nevhodného materiálu, vedou k rychlé degradaci a problémům s celkovou stabilitou stavby.

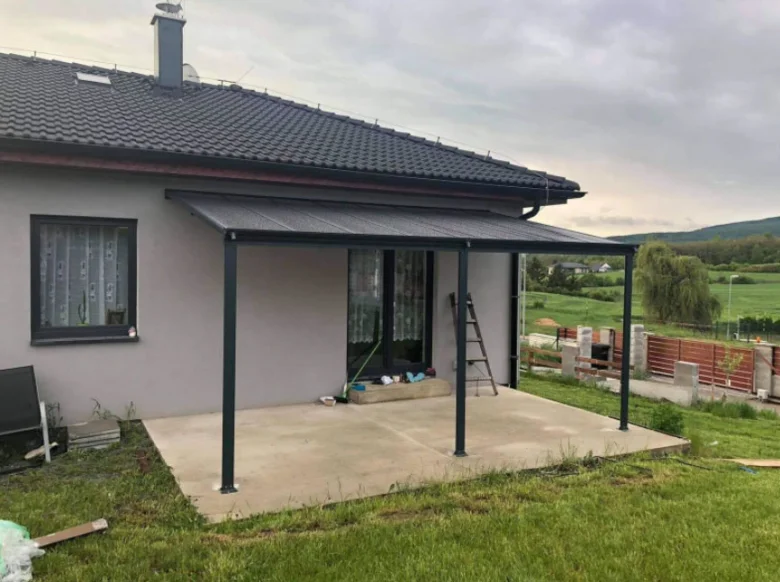

Jak správně ukotvit pergolu ke zdi nebo do zámkové dlažby?
Kotvení pergoly ke zdi domu vyžaduje pevné a správné upevnění kotevních patek, které musí respektovat statická pravidla konstrukce. Při montáži kotvy na zateplenou fasádu se doporučuje použít speciální hmoždinky určené pro zateplené stěny, aby nedošlo k poškození izolace a zajištění stabilní fixace. Kotvení do zdi probíhá většinou pomocí chemických kotev nebo mechanických kotevních prvků, které přenášejí zatížení bezpečně do nosné konstrukce.
Kotvení pergoly do zámkové dlažby vyžaduje nejprve rozebrání dlažby na místě budoucích patek. Následně se vyhloubí jámy pro betonový základ, do kterého se instalují kotevní patky. Po ztuhnutí betonu lze dlažbu vrátit zpět s povrchovou úpravou patek tak, aby byla konstrukce stabilní a odolná vůči pohybu podloží. Přímé kotvení pergoly do dlažby bez betonového základu vede k nestabilitě a rychlému poškození dlažby.
Chyby při kotvení patky pro pergolu a jak se jim vyhnout
Nejčastější chybou je nedostatečná hloubka betonového základu, která by měla být minimálně 50 cm, aby se zabránilo pohybu v zimních měsících. Dalším problémem bývá nevhodný výběr kotev nebo nedostatečné upevnění do nosné konstrukce zdi, což může vést k deformacím pergoly.
Tip: Pro montáž pergoly doporučuji použít zemní vruty jako alternativu k betonovým základům tam, kde nelze dlažbu rozebrat. Zemní vruty umožňují rychlé kotvení s minimálním zásahem do podloží a zachovávají statiku konstrukce.
Jaká jsou doporučení pro statiku a zatížení pergoly při kotvení?
Správné kotvení pergoly vyžaduje přesné zohlednění statiky a zatížení konstrukce, které určují volbu kotevních patek a způsob jejich montáže. Bioklimatické pergoly s lamelami snesou zatížení až 150 kg/m², proto musí betonové patky i další kotevní prvky odpovídat statickému výpočtu a specifickým klimatickým podmínkám dané lokality.
Zatížení větrem a sněhem
Vítr působí na pergolu dynamicky a může vyvolat nežádoucí pohyby konstrukce, zatímco sněhová pokrývka vytváří statickou zátěž na lamelách a trámcích. Kotvení proto musí zajistit stabilitu proti těmto silám, což znamená použití betonových patek s minimální hloubkou osazení 80-100 cm pod úrovní terénu, případně hlouběji v závislosti na místních podmínkách promrzání půdy. Zemní vruty lze použít u lehčích pergol, ale jejich únosnost je nižší a nejsou vhodné do kamenitého terénu. Správně dimenzované betonové patky s kari sítí nebo kamenivem zvyšují pevnost základu a omezují riziko pohybu konstrukce.
Kotvení v extrémních podmínkách
V oblastech s častými mrazy, silným větrem a vysokou sněhovou zátěží je nutné hloubku betonového základu navrhnout minimálně do úrovně podloží pod hranicí promrzání, což obvykle znamená 80-100 cm, v nestabilních půdách i více než 1 m. Povrchová úprava kotevních patek by měla být žárově zinkovaná nebo nerezová (A2 nebo A4), aby odolala korozivním vlivům a prodloužila životnost kotvení. Statický návrh kotvení musí respektovat místní normy a doporučení projektanta či statika, který stanoví potřebný průřez a typ patky podle zatížení větrem, sněhem a vlastní hmotností pergoly.
Tip: Betonovou patku pro pergolu je nutné vybetonovat do dostatečně zhutněného čerstvého betonu a zajistit její osazení pod úrovní mrazu. Mezi beton a dřevěnou stojku se doporučuje vložit lať, která po zatvrdnutí betonu umožní správné odsazení dřeva od betonu a zabrání tak vlhkostním škodám.
Jaká jsou časté chyby při montáži kotev a jak se jim vyhnout?
Při montáži kotev a stojek na pergolu patří mezi nejčastější montážní chyby nedostatečné zaměření polohy kotev, které způsobuje nesprávné usazení konstrukce a nerovnoměrné rozložení zatížení. Montáž kotevní patky nad úrovní promrzání půdy (minimálně 80-100 cm pod terénem podle ČSN) vede k pohybu základu a vzniku trhlin ve spoji. Použití nevhodného spojovacího materiálu, například šroubů bez galvanické nebo žárové zinkové povrchové úpravy, výrazně snižuje pevnost kotvení a zkracuje životnost konstrukce vlivem koroze. Další častou chybou je nepřesné upevnění kotevních patek a stojek, které se projeví uvolněním sloupků, deformacemi pergoly a snížením stability celé konstrukce.
- Nedostatečné zaměření kotev bez použití šablony nebo přesného zaměření vede k posunutí sloupků a nesouladu s projektovou dokumentací
- Montáž kotevní patky do betonu v menší hloubce než 80 cm ohrožuje statiku a odolnost proti mrazu, zejména v nestabilních půdách doporučená hloubka dosahuje až 1 m
- Použití nekvalitních šroubů bez antikorozní úpravy (např. běžné ocelové vruty bez pozinkování) způsobuje rychlé korozi a ztrátu pevnosti spoje
- Nepřesné upevnění stojek bez zavětrování během betonáže vede k vychýlení sloupků a deformaci konstrukce
- Nedodržení minimální vzdálenosti dřevěné stojky od betonu (alespoň 5 cm) zvyšuje riziko vlhkostních škod a hniloby dřeva
- Ignorování pravidelné kontroly a údržby kotvení může vést k postupnému uvolnění kotevních prvků a ohrožení bezpečnosti pergoly
Chyby při kotvení patky pro pergolu a jak se jim vyhnout
Při výběru kotevních patek a stojek je nezbytné zajistit přesné zaměření kotevních bodů podle projektové dokumentace, ideálně s použitím vrtací šablony. Betonový základ musí být osazen minimálně 80-100 cm pod úrovní terénu, tedy pod hranicí promrzání, aby se zabránilo pohybu základu. Doporučuje se použít pozinkované nebo nerezové kotevní prvky s odpovídající povrchovou úpravou (galvanické nebo žárové zinkování), které odolávají korozi a mechanickému zatížení. Montáž kotevních patek je nutné provádět s použitím vhodného spojovacího materiálu odpovídajícího typu patky (např. nerezové vruty k nerezovým patkám) a dodržovat technické normy ČSN. Zavětrování sloupků během betonáže zajistí jejich svislou polohu a stabilitu. Mezi beton a dřevěný sloupek se musí vložit lať pro správné odsazení a ochranu proti vlhkosti. Pravidelná kontrola pevnosti a dotažení kotevních prvků minimalizuje riziko uvolnění a prodlužuje životnost pergoly.
Jak udržovat a kontrolovat kotvy a stojky po montáži?
Pravidelná údržba a kontrola kotvení pergoly jsou nezbytné pro zachování její stability a dlouhé životnosti. Kotvy a stojky vystavené povětrnostním vlivům vyžadují pravidelnou vizuální kontrolu i dotažení spojovacího materiálu, například vrutů a šroubů. Výměna poškozených prvků, jako jsou deformované kotevní patky nebo rezavé zemní vruty, výrazně snižuje riziko nestability konstrukce.
Tipy na montáž kotvících prvků pergoly
- Provádějte pravidelnou kontrolu pevnosti kotev a stojek alespoň jednou za půl roku.
- Zkontrolujte dotažení všech vrutů a šroubů, zejména po zimním období.
- Vyměňte poškozené nebo korodované kotevní patky a zemní vruty za nové s odpovídající povrchovou úpravou.
- Sledujte případné praskliny v betonovém základu, které mohou ovlivnit kotvení pergoly.
- Nepodceňujte správný návod na montáž kotvy a stojky na pergolu, který zajistí správné rozložení zatížení.
Odborná rada: Správná údržba kotvení pergoly nejen prodlužuje životnost, ale také snižuje riziko nutnosti nákladných oprav nebo nebezpečí při užívání konstrukce.
Časté dotazy
Jak hluboko se mají betonovat patky na pergolu?
Betonové patky se osazují do hloubky 80-100 cm pod úrovní terénu, aby odolaly mrazu a zajistily stabilitu.
Jaký typ kotvy je vhodný pro lehkou pergolu?
Pro lehké pergoly jsou vhodné zemní vruty, které umožňují rychlou montáž bez nutnosti betonování.
Jak správně ukotvit pergolu ke zdi domu?
Kotvení ke zdi vyžaduje pevné upevnění pomocí vhodných kotevních prvků a dodržení statických pravidel.
Proč není vhodné kotvit pergolu přímo do zámkové dlažby?
Kotvení do zámkové dlažby není stabilní; je potřeba dlažbu rozebrat, vybetonovat patky a dlažbu opět položit.
Jaké jsou nejčastější chyby při montáži kotev?
Časté chyby zahrnují nesprávné zaměření kotev, montáž patky nad úrovní promrzání a použití nevhodného spojovacího materiálu.
Jak často je nutné kontrolovat kotvy a stojky pergoly?
Kontrolu pevnosti a dotažení spojovacích prvků doporučujeme provádět minimálně jednou ročně.
Co znamená, že lamely bioklimatické pergoly unesou 150 kg/m²?
Lamely pergoly mohou ve zavřené poloze snést zatížení až 150 kg na metr čtvereční, což je důležité pro návrh kotvení.
Jak vypočítat počet kotevních patek pro pergolu?
Počet patek se vypočítává podle velikosti pergoly a zatížení konstrukce, obvyklé rozměry patky jsou 400 × 400 × 800 mm.
Jaký materiál patek je nejlepší pro venkovní použití?
Pro venkovní použití jsou vhodné patky s galvanickým nebo žárovým zinkováním, případně z nerezové oceli A2 či A4.
Jak správně montovat stojky na pergolu?
Stojky se montují tak, aby jejich konec byl minimálně 5 cm nad úrovní betonu a byly pevně zavětrovány pro stabilitu.
Jaké jsou hlavní typy kotevních patek a stojek pro pergolu?
Existují betonové patky, zemní vruty a zatloukací patky, přičemž betonové patky jsou nejstabilnější a zemní vruty se hodí pro rychlou montáž.
Jak správně připravit podklad pro montáž kotev a stojek?
Podklad musí být pevný a rovný, doporučuje se vyhloubit základ o hloubce alespoň 50 cm a vyplnit betonem třídy minimálně C20/25.
