Jističe a pojistky tvoří základní prvek ochrany elektrické instalace v domácnosti. Správný výběr a pochopení charakteristik jističů zajistí bezpečnost elektroinstalace a ochrání před přetížením nebo zkratem. Elektrické pojistky pak doplňují ochranu zejména u starších rozvodů a jejich funkce je nezanedbatelná.
📝 Hlavní myšlenky
- Jističe chrání obvody před přetížením a zkratem, jsou vratné a mají jmenovité proudy od 10 do 40 A.
- Pojistky jsou jednorázové ochranné prvky s hodnotami 6 A až 35 A, které je nutné po přepálení vyměnit.
- Nejčastěji se v domácnosti používají jističe 16 A s charakteristikou B nebo C pro zásuvky a 10 A B pro osvětlení.
- Montáž jističů a pojistek smí provádět pouze kvalifikovaný elektrotechnik podle vyhlášky 508/2009 Sb.
- Revize elektroinstalace by měla proběhnout minimálně jednou za 5 let, aby bylo zajištěno bezpečné fungování jištění.
Jaký je rozdíl mezi jističem a pojistkou v domácnosti
Jistič je modulární přístroj s vratnou funkcí, který chrání elektroinstalaci před přetížením i zkratem a po vyvolání poruchy jej lze snadno obnovit. Pojistka je jednorázový prvek, který při přepálení obvodu selže a musí se vyměnit. Jmenovitý proud jističů se běžně pohybuje od 10 do 40 A, zatímco elektrické pojistky mají rozsah od 6 do 35 A.
Jističe zajišťují bezpečnost elektroinstalace díky rychlému odpojení proudu při přetížení nebo zkratu. Pojistky chrání pouze proti přetížení, ale po aktivaci vyžadují výměnu, což může prodloužit dobu opravy. Selektivita jištění mezi jističem a pojistkou umožňuje koordinovat ochranu na jednotlivých úrovních rozvodu.
- Jistič je vratný prvek, pojistka je jednorázová
- Jistič chrání proti přetížení i zkratu, pojistka pouze proti přetížení
- Jmenovitý proud jističů je standardně 10-40 A, pojistek 6-35 A
- Výměna pojistky vyžaduje odborný zásah, nahozování jističe je jednoduché
| Parametr | Jistič | Pojistka |
|---|---|---|
| Funkce | Vratná ochrana | Jednorázová ochrana |
| Ochrana proti | Přetížení a zkrat | Přetížení |
| Jmenovitý proud | 10-40 A | 6-35 A |
| Obnova po aktivaci | Nahozovací (vratná funkce) | Nutná výměna |
Jak správně fungují jističe a pojistky v domácnosti
Jističe automaticky odpojí proud při přetížení nebo zkratu a lze je opětovně zapnout, zatímco pojistka se přepálí a vyžaduje výměnu. Pro byty je vhodnější použít jističe vzhledem k jejich praktičnosti a rychlé obnově ochrany bez nutnosti výměny.
Typy jističů a jejich charakteristiky pro domácí použití
Nejčastěji používané jističe v domácnostech mají jmenovité proudy 10, 16 a 25 ampérů a charakteristiky B, C nebo D, které určují jejich reakci na přetížení a zkrat. Jističe obsahují tepelnou a elektromagnetickou spoušť, jež spolupracují při detekci nadproudů a rychlém vypnutí obvodu. Správný výběr charakteristiky jističe ovlivňuje bezpečnost elektroinstalace a zajišťuje selektivitu jištění mezi jednotlivými obvody.
Jmenovité proudy jističů a jejich význam
Jističe pro domácí použití mají běžně jmenovité proudy 10, 16 a 25 A. Jmenovitý proud představuje maximální trvalý proud, který může jistič bezpečně přenášet bez vypnutí. Při překročení této hodnoty tepelná spoušť reaguje na přetížení a zajistí vypnutí obvodu. Tím se předchází přehřívání vodičů a riziku požáru. Správné dimenzování jističe podle jmenovitého proudu je klíčové pro bezpečnost elektroinstalace.
Charakteristiky jističů B, C a D
Charakteristika jističe určuje, při jakém násobku jmenovitého proudu dojde k vypnutí. Typ B se vypíná při proudu 3 až 5,5 násobku jmenovité hodnoty a je vhodný pro běžné zásuvky a osvětlení. Charakteristika C reaguje při 5,5 až 10násobku proudu, což umožňuje provoz spotřebičů s vyšším rozběhovým proudem, například motorů nebo tepelných čerpadel. Typ D je určen pro zařízení s velmi vysokými rozběhovými proudy, jako jsou transformátory. Jističe kombinují tepelnou spoušť reagující na dlouhodobé přetížení a elektromagnetickou spoušť pro rychlé vypnutí při zkratu.
| Typ jističe | Jmenovitý proud (A) | Rozběhový proud (násobek jmenovitého) | Použití |
|---|---|---|---|
| B | 10, 16, 25 | 3 – 5,5 | Osvětlení, běžné zásuvky |
| C | 10, 16, 25 | 5,5 – 10 | Spotřebiče s vyšším rozběhem |
| D | 10, 16, 25 | 10 – 20 | Speciální zařízení s vysokým rozběhem |
Tip: Pro domácí elektroinstalaci je vhodné používat jističe s charakteristikou B pro osvětlení a zásuvky, zatímco pro motorové spotřebiče se doporučuje charakteristika C. Typické chyby při instalaci zahrnují nevhodný výběr charakteristiky, což může způsobit zbytečné vypínání nebo naopak nedostatečnou ochranu.
Typy pojistek a jejich hodnoty v běžné elektroinstalaci

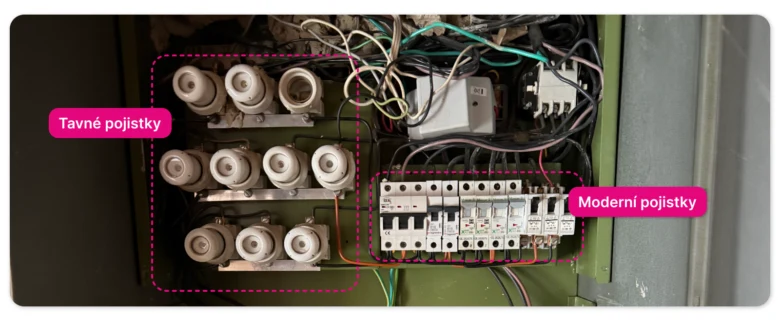

V domácí elektroinstalaci se nejčastěji setkáte s elektrickými pojistkami typu válcová a nožová NH. Tyto pojistky slouží jako jednorázové ochranné prvky, které chrání vedení před přetížením a zkratem. Jmenovitý proud pojistek se pohybuje od 6 A do 35 A, což odpovídá maximálním příkonům zhruba od 1 380 W do 8 050 W. Po přepálení pojistky je nutná její výměna za novou se stejnou hodnotou, protože pojistka nemá funkci opětovného zapnutí jako jistič.
Mezi hlavní rozdíly elektrických pojistek a jističů patří právě jednorázovost pojistky a možnost opětovného nahozování jističe bez výměny komponenty. Při výměně pojistky je klíčové dodržet správnou hodnotu jmenovitého proudu, aby byla zachována bezpečnost elektroinstalace a selektivita jištění.
Jak se nahodí pojistky v bytě krok za krokem
- Odpojení napájení – vypněte hlavní jistič pro zajištění bezpečnosti
- Vyjmutí staré pojistky – opatrně odstranit přepálenou pojistku z objímky
- Kontrola hodnoty – ověřte, že nová pojistka odpovídá původnímu jmenovitému proudu
- Vložení nové pojistky – zasunout pojistku pevně do objímky
- Zapnutí napájení – opatrně zapněte hlavní jistič a zkontrolujte funkčnost obvodu
Odborná rada: Výměnu pojistky by měla provádět osoba s elektrotechnickou kvalifikací. Nesprávná manipulace nebo volba pojistky může vést k poškození zařízení nebo ohrožení bezpečnosti.
Správná instalace a bezpečnostní opatření při manipulaci
Instalaci jističů a pojistek v domácnosti může provádět pouze kvalifikovaný elektrotechnik v souladu s Vyhláškou 508/2009 Sb. Tento předpis stanoví podmínky bezpečnosti elektroinstalace a požadavky na odbornou způsobilost. Správný průřez vodiče musí odpovídat jmenovitému proudu jističe, například pro jistič B16 se používá kabel s průřezem 2,5 mm². Upevnění vodičů a utažení svorek musí být precizní, aby se zabránilo přehřívání a riziku požáru.
Bezpečnostní normy pro jističe a pojistky doma zahrnují selektivitu jištění, která zabraňuje nechtěnému vypnutí celého obvodu při přetížení části instalace. Při nahazování pojistek je nutná opatrnost a správný postup, aby nedošlo k poškození zařízení nebo úrazu. Pokud nejdou nahodit pojistky v bytě, je třeba zkontrolovat stav obvodu a případně vyhledat odbornou pomoc.
- Instalace smí provádět jen elektrotechnik dle Vyhlášky 508/2009 Sb.
- Průřez vodiče musí odpovídat charakteristice jističe a jmenovitému proudu
- Svorky vodičů musí být pevně utažené bez poškození izolace
- Dodržovat bezpečnostní normy a zásady selektivity jištění
- Nahazování pojistek provádět podle správného postupu s ohledem na bezpečnost
Tip: Nesprávná instalace nebo volba nesprávného typu jističe či pojistky může vést k častému vybavování jističů, přetížení obvodu nebo vážným bezpečnostním problémům.
Selektivita jištění a koordinace ochranných prvků
Selektivita jištění představuje zásadní princip bezpečnosti elektroinstalace v domácnosti. Znamená to, že jistič s nižším jmenovitým proudem, například v podružném obvodu, vypne dříve než nadřazený hlavní jistič. Tento mechanismus zabraňuje zbytečnému výpadku celého domu při poruše na menší části instalace. Správná koordinace ochranných prvků vyžaduje pečlivé nastavení hodnot jmenovitého proudu a charakteristik jističů a pojistek tak, aby jejich selektivita fungovala spolehlivě.
Jak správně fungují jističe a pojistky v domácnosti
Jističe s různými typy a charakteristikami, například B16 nebo C16, se odlišují hlavně rychlostí a citlivostí vypínání. Elektrické pojistky fungují podobně, ale jejich výměna je nutná po každém výpadku, kdežto jistič se jednoduše nahodí. Selektivita jištění tak zajišťuje, že při přetížení nebo zkratu vypne pouze ten jistič nebo pojistka, která je přímo zodpovědná za poruchu, což výrazně zvyšuje bezpečnost elektroinstalace.
Údržba, revize a výměna jističů a pojistek
Revize elektroinstalace v domácnosti by měla probíhat minimálně jednou za 5 let a vždy ji musí provádět zkušený elektrikář. Pravidelná kontrola zajišťuje bezpečnost elektroinstalace a odhalí případné vady jističů či elektrických pojistek, které by mohly způsobit přetížení obvodu nebo nebezpečí požáru. Výrobci jističů uvádějí životnost zařízení až kolem 10 000 cyklů nahozování, po které je vhodné zvážit jejich výměnu.
Výměna pojistky musí vždy probíhat za náhradní součást se stejnou hodnotou, aby byla zachována správná selektivita jištění a charakteristika jističe nebyla narušena. Typické chyby při instalaci jističů a pojistek zahrnují nesprávné dimenzování jmenovitého proudu nebo nesoulad typů, což může vést k častému vypadávání nebo nefunkčnosti ochrany.
Praktické tipy pro údržbu jističů a pojistek v bytě
- Kontrolujte pravidelně vzhled a čistotu rozvaděče
- Nahrazujte opotřebované pojistky za přesně stejné typy a hodnoty
- Vyhýbejte se manipulaci s elektroinstalací bez odborné kvalifikace
- Zajišťujte pravidelné revize elektroinstalace kvalifikovaným elektrikářem
- Sledujte správné fungování jističů a nahozování po výpadku napájení
Tip: Pro bezpečnost elektroinstalace je klíčová nejen pravidelná údržba, ale také správné nastavení a dimenzování jištění podle platných norem.
Co dělat při vypadnutí jističů nebo pojistek
Při vypadnutí jističe nebo pojistky v domácnosti je třeba postupovat opatrně a systematicky, aby byla zajištěna bezpečnost elektroinstalace. Nejprve je nutné zjistit příčinu vypadnutí a poté správně provést nahozování jističů či pojistek. Následující kroky pomohou bezpečně obnovit napájení a minimalizovat riziko poškození zařízení.
Proč vypadávají jističe a pojistky doma
Hlavní příčiny vypadávání jističů jsou přetížení obvodu, zkrat a porucha spotřebiče. Přetížení nastává, když proud překročí jmenovitý proud jističe nebo pojistky. Zkrat vede k okamžitému vypnutí ochranného prvku kvůli nebezpečně vysokému proudu. Porucha spotřebiče může způsobit nerovnoměrné zatížení nebo zkrat, což spustí jistič. Tyto situace chrání elektroinstalaci před přetížením a požárem.
Jak postupovat, když nejdou nahodit pojistky v bytě
Pokud pojistky nejdou nahodit, může jít o přepálený obvod, špatné připojení nebo vadné zařízení. V takovém případě je nutné okamžitě vypnout hlavní jistič, aby byla zajištěna bezpečnost elektroinstalace. Následně je vhodné kontaktovat kvalifikovaného elektrikáře, který provede kontrolu a případnou výměnu pojistky nebo opraví závadu v obvodu.
- Vypnutí hlavního jističe – zajistí nulové napětí v obvodu
- Kontrola všech podružných jističů – vypnutí všech jističů pro eliminaci přetížení
- Nahozování hlavního jističe – bezpečně obnovíte přívod elektrické energie
- Postupné nahozování podružných jističů – identifikujte, zda některý z obvodů způsobuje problémy
- V případě opakovaného vypadávání – vyhledejte odbornou revizi elektroinstalace
Tip: Selektivita jištění zabraňuje vypadnutí celého domu při závadě na jednom okruhu a výrazně zvyšuje bezpečnost elektroinstalace.
Správné nahozování jističů a pojistek je základní bezpečnostní opatření. Pokud se vyskytují časté problémy nebo jistič nelze nahodit, doporučuje se odborná revize. Dodržování charakteristiky jističe a jeho jmenovitého proudu je nezbytné pro funkčnost a bezpečnost domácí elektroinstalace.
Časté dotazy
Jaký je hlavní rozdíl mezi jističem a pojistkou?
Jistič je vratný přístroj chránící před přetížením a zkratem, zatímco pojistka je jednorázový prvek, který se po přepálení musí vyměnit za novou se stejnou hodnotou.
Jak často je nutná revize jističů a pojistek?
Revize elektroinstalace by měla být prováděna minimálně jednou za 5 let kvalifikovaným elektrikářem, aby byla zajištěna bezpečnost a správná funkce jištění.
Jaký jistič je vhodný pro zásuvkové obvody v domácnosti?
Pro zásuvkové obvody se běžně používá 16 A jistič s charakteristikou B v kombinaci s kabelem o průřezu 2,5 mm².
Co znamená charakteristika jističe B a C?
Charakteristika B vypíná při 3 až 5,5 násobku jmenovitého proudu, vhodná pro běžné zásuvky a světla, zatímco charakteristika C vypíná při 5,5 až 10 násobku, vhodná pro spotřebiče s vyšším rozběhovým proudem.
Jak bezpečně nahodit pojistky v bytě?
Při nahozování pojistek vždy nejprve vypněte hlavní jistič, poté vložte novou pojistku se stejnou hodnotou a až poté zapněte hlavní jistič.
Proč vypadávají jističe v domácnosti?
Hlavní příčiny jsou přetížení obvodu, zkrat nebo porucha spotřebiče, které vedou k automatickému vypnutí jističe pro ochranu elektroinstalace.
Co dělat, když nejdou nahodit pojistky?
Pokud pojistky nejdou nahodit, vypněte hlavní jistič a kontaktujte kvalifikovaného elektrikáře, protože může být vadný obvod nebo přepálená pojistka.
Jaký je správný průřez vodiče pro 16 A jistič?
Pro 16 A jistič se běžně používá kabel s průřezem 2,5 mm², který zajišťuje bezpečný přenos proudu bez přetížení.
Jaká je životnost jističe?
Výrobci uvádějí životnost jističů až 10 000 spínacích cyklů a mechanickou životnost až 20 000 cyklů, záleží na typu a výrobci.
Jaká bezpečnostní opatření platí při manipulaci s jističem a pojistkou?
Vždy vypínejte hlavní jistič před výměnou pojistky, neprovádějte zásahy bez odborné kvalifikace a kontrolujte správné utažení svorek, aby nedošlo k úrazu elektrickým proudem.
Jak se pozná, že je jistič vadný?
Vadný jistič se pozná podle častého vybavení bez zjevné příčiny nebo pokud nelze jistič opětovně zapnout po výpadku.
Kolik se platí měsíčně za jistič v domácnosti?
Měsíční poplatek za jistič závisí na smluveném příkonu, obvykle se pohybuje od 50 do 150 Kč včetně distribuce.
Jak správně nastavit charakteristiku jističe pro domácí elektroinstalaci?
Pro běžné zásuvky se doporučuje jistič s charakteristikou B a hodnotou 16 A, pro osvětlení 10 A.
Jaké jsou hlavní výhody jističů oproti pojistkám?
Jističe umožňují opakované zapnutí a mají rychlejší reakci, což zvyšuje bezpečnost a komfort uživatele.
Jak postupovat při nahozování hlavního jističe?
Nejdříve zkontrolujte, zda nejsou zapnuté žádné spotřebiče, poté hlavní jistič pomalu zapněte do polohy ON.
