Elektrické rozvaděče a elektroměrové skříně tvoří základ bezpečného a efektivního rozvodu elektřiny v domácnostech i průmyslových objektech. Správný výběr a instalace těchto zařízení zajistí spolehlivý provoz a ochranu před přetížením či zkratem. Mezi nejčastější typy patří venkovní elektrické rozvaděče i elektroměrové rozvaděče v pilíři, které se liší konstrukcí a určením.
🔑 Klíčové body
- Elektrické rozvaděče slouží k distribuci a ochraně elektrické energie v domácnostech i průmyslu.
- Elektroměrové skříně měří spotřebu elektrické energie a jsou dostupné v jednofázových i třífázových variantách.
- Cena připojovací sady pro rozvaděče je přibližně 1 346 Kč bez DPH, základní elektroměrové rozvaděče stojí od 4 228 Kč bez DPH.
- Montáž rozvaděčů může být vestavná, na stěnu, sokl nebo stožár podle typu a potřeby.
- Pravidelná údržba a kontrola zajišťuje dlouhou životnost a bezpečný provoz rozvaděčů.
Co je elektrický rozvaděč a elektroměrová skříň?
Elektrický rozvaděč je zařízení určené k distribuci a ochraně elektrické energie v rozvodech budov či venkovních instalací. Elektroměrová skříň slouží k měření spotřeby elektřiny a obsahuje elektroměr spolu s připojovacími prvky a ochranou. Hlavní rozdíl mezi elektrickým rozvaděčem a rozvodnicí spočívá v jejich účelu a konstrukčním provedení – rozvodnice je jednodušší prvek pro rozdělení elektrických okruhů, zatímco elektrický rozvaděč zahrnuje ochranné prvky, měřicí zařízení a složitější rozvodné komponenty.
Elektrické rozvaděče a elektroměrové skříně se liší typy montáže a využitím v rámci distribuce elektrické energie:
- Elektroměrový rozvaděč pilířového typu se používá u samostatných venkovních připojení, často k připojení rodinných domů nebo menších objektů, a umožňuje instalaci elektroměru s hlavním jističem a připojovací sadou s průřezem až 150 mm².

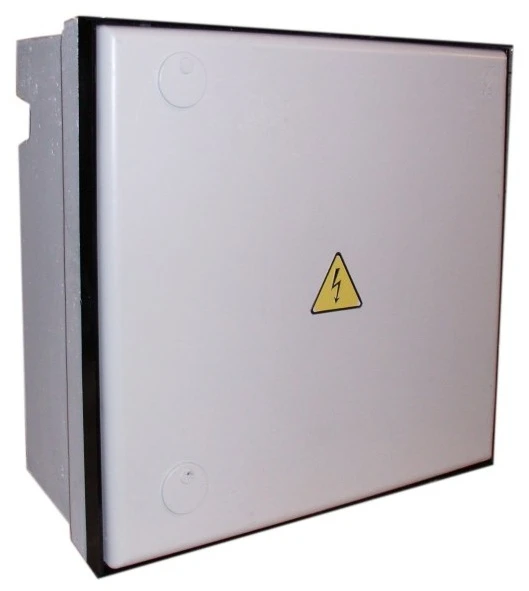

- Elektrický rozvaděč venkovní se montuje na fasádu nebo do exteriéru, je vyrobený z odolných materiálů proti povětrnostním vlivům a umožňuje instalaci ochranných prvků i elektroměrových modulů.
- Typy elektroměrových skříní zahrnují vestavěné varianty určené pro instalaci do zdí a rozvaděče na omítku, které se upevňují přímo na povrch stěny.
- Montáž elektrického rozvaděče vyžaduje přesné zapojení ochranných prvků, elektroměru a připojovacích sad dle platných norem ČSN EN 61439 a ČSN 33 2000, včetně revize kvalifikovanou osobou.
Jaký je rozdíl mezi elektroměrovým rozvaděčem a rozvodnicí
Elektroměrový rozvaděč kombinuje funkci měření elektrické energie a ochrany rozvodu, často obsahuje podružnou část s hlavním jističem a připojovacími svorkami pro průřez vodičů až 150 mm². Naproti tomu rozvodnice slouží výhradně k rozdělení a ochraně elektrických okruhů bez integrovaného měření. Výběr vhodného typu závisí na požadavcích instalace, například zda je potřeba měřit spotřebu elektřiny přímo na místě připojení, nebo pouze rozvádět a chránit elektrické obvody.
| Typ zařízení | Funkce | Konstrukce | Montážní možnosti |
|---|---|---|---|
| Elektroměrový rozvaděč | Měření spotřeby, ochrana a distribuce | Obsahuje elektroměr, jističe, svorky | Vestavěný, na omítku, pilířový |
| Rozvodnice | Rozdělení a ochrana elektrických okruhů | Jednodušší, bez měřicí části | Vestavěná, na omítku |
Tip: Při výběru elektroměrového rozvaděče je vhodné zohlednit počet fází, počet sazeb a požadovaný způsob montáže, aby odpovídal konkrétním parametrům elektrického připojení a zajistil bezpečnou distribuci energie.
Jaké jsou typy elektrických rozvaděčů a elektroměrových skříní?
Elektrické rozvaděče a elektroměrové skříně se dělí podle počtu fází a konstrukčního provedení. Elektroměrový rozvaděč může mít jednofázový nebo třífázový elektroměr, přičemž volba závisí na typu elektrické přípojky a odběru energie. Montáž rozvaděče se provádí buď jako vestavná, na stěnu, na pilíř (elektroměrový rozvaděč pilířového typu) nebo jako venkovní elektrický rozvaděč.
Elektroměrové rozvaděče často obsahují podružnou část, která slouží k rozvodu nízkonapěťových obvodů a instalaci hlavního jističe. Podružná část umožňuje snadnější správu a ochranu elektrických zařízení v objektu.
Typy a použití elektroměrových rozvaděčů s podružnou částí
| Typ rozvaděče | Počet fází | Montážní varianta | Cena bez DPH (Kč) |
|---|---|---|---|
| Jednofázový s podružnou částí | 1 fáze | Na stěnu, vestavný | od 4 228 |
| Třífázový s podružnou částí | 3 fáze | Pilíř, venkovní typ | od 6 500 |
| Elektroměrový rozvaděč pilíř | 3 fáze | Pilíř | od 8 000 |
Tip: Elektroměrový rozvaděč s podružnou částí poskytuje výhodu centralizovaného ovládání a ochrany elektrického rozvodu. Při montáži je nutné dbát na správné ukotvení a připojení hlavního jističe, aby se předešlo častým chybám, jako jsou nesprávné dimenzování nebo nedostatečné uzemnění.
Montáž elektrického rozvaděče by měl vždy provádět odborník, aby byla zaručena bezpečnost a funkčnost celého systému. Výběr správného typu elektroměrového rozvaděče závisí na požadavcích odběru a konstrukčních podmínkách instalace.
Jak vybrat správný elektroměrový rozvaděč pro domácnost i průmysl?
Výběr správného elektroměrového rozvaděče závisí na několika klíčových parametrech, jako jsou typ instalace, počet fází a požadované bezpečnostní normy. Materiál a konstrukce ovlivňují životnost a odolnost rozvaděče, proto je nutné zohlednit i environmentální podmínky.
Bezpečnostní normy a certifikace
Elektroměrové rozvaděče musí splňovat bezpečnostní normy ČSN EN 61439, které stanovují požadavky na elektrické rozvodnice a rozvaděče. Tyto normy zajišťují správnou ochranu před úrazem elektrickým proudem a odolnost proti vnějším vlivům. Montáž elektrického rozvaděče vždy musí respektovat platné předpisy a být prováděna kvalifikovanou osobou, aby byla zaručena bezpečnost elektrické instalace.
Materiály a životnost rozvaděčů
Typické materiály elektroměrových rozvaděčů jsou ocel a plast. Ocelové rozvaděče nabízejí vyšší mechanickou odolnost a jsou vhodné pro venkovní instalace, například elektroměrový rozvaděč pilíř, který je konstruován pro náročné podmínky. Plastové rozvaděče se často používají pro vnitřní instalace díky nižší hmotnosti a lepší izolaci. Životnost kvalitního rozvaděče se pohybuje kolem 25 až 30 let, přičemž vliv na ni mají environmentální podmínky, jako je vlhkost a teplota.
- Ocelové rozvaděče odolávají korozi a nárazům
- Plastové rozvaděče mají lepší izolační vlastnosti
- Výběr materiálu ovlivňuje i cenu a údržbu
Tip: Pro venkovní instalace je vhodnější volit odolnější ocelové rozvaděče, zatímco do interiéru postačí plastové typy s dobrou certifikací.
Jak probíhá instalace elektrického rozvaděče a elektroměrové skříně?
Instalace elektrického rozvaděče a elektroměrové skříně vyžaduje přesný postup a dodržování bezpečnostních pravidel. Následující podrobný návod na instalaci elektrického rozvaděče venkovního typu zahrnuje přípravu místa, montáž a kontrolu správného zapojení.
Příprava místa a nářadí
Vyberte umístění elektroměrového rozvaděče pilířového nebo venkovního typu na suchém místě s dostatečným prostorem pro servis a přístup. Připravte si potřebné nářadí, jako jsou šroubováky, kleště, izolační pásky a měřicí přístroje. Při přípravě místa dbejte na bezpečnost – povrch musí být pevný a rovný, aby se předešlo riziku uvolnění rozvaděče.
Krok za krokem instalace
- Upevnění rozvaděče – připevněte rozvodnici nebo elektroměrový rozvaděč venkovní ke zdi nebo pilíři pomocí vhodných kotevních prvků.
- Příprava kabeláže – připravte a očistěte konce vodičů pro správné zapojení.
- Zapojení vodičů – připojte vodiče podle schématu a normy ČSN, vždy dodržujte pořadí a správnou polaritu.
- Kontrola zapojení – ověřte správnost instalace a provedení bezpečnostních zkoušek izolačním měřičem.
- Uzavření rozvaděče – zajistěte kryt rozvaděče, aby byla zajištěna ochrana před vnějšími vlivy.
Tip: Časté chyby při montáži elektrických rozvaděčů zahrnují nesprávné upevnění, špatné zapojení vodičů a nedostatečnou kontrolu funkčnosti, což může vést k poruchám nebo bezpečnostním rizikům. Dodržování bezpečnostních předpisů je zásadní pro spolehlivý provoz.
Jak probíhá údržba a servis elektroměrových rozvaděčů?
Údržba a servis elektroměrových rozvaděčů jsou nezbytné pro zachování bezpečnosti a spolehlivosti elektrických instalací. Pravidelné kontroly snižují riziko poruch způsobených opotřebením, nesprávnou montáží nebo korozí kontaktů.
Jak často provádět údržbu elektroměrových rozvaděčů?
Minimální doporučený interval údržby elektroměrových rozvaděčů je jedenkrát ročně. Tato frekvence platí jak pro venkovní elektrické rozvaděče, tak pro pilířové či omítkové typy. Nedodržení pravidelné kontroly může vést k postupnému zhoršování stavu izolace, uvolnění svorek a následnému riziku přehřívání nebo zkratů.
Jaké jsou klíčové kroky při údržbě elektroměrových rozvaděčů?
Údržba elektroměrových rozvaděčů zahrnuje tyto konkrétní činnosti:
- vizuální kontrolu elektroměrové skříně a rozvodnice, zaměřenou na těsnost krytů, neporušenost těsnění a absence koroze na kovových částech
- odstranění prachu a nečistot pomocí suchého kartáče nebo vysavače, aby se zabránilo přehřívání a zkratům
- kontrolu a dotažení elektrických spojů, zejména svorek typu PERP 160, které umožňují připojovací průřez až 150 mm², protože uvolněné spoje jsou častou příčinou poruch
- kontrolu funkčnosti hlavních jističů a přístrojových desek, například výzbroje PER 2V/3f/40 (Modul) určené pro dvousazbové třífázové elektroměry
- výměnu poškozených dílů, například prasklých krytů nebo opotřebovaných připojovacích sad typu 3VA9113-0JJ12
Tyto kroky prodlužují životnost rozvaděče a zajišťují bezpečný provoz elektrické instalace.
Kolik stojí údržba elektroměrového rozvaděče?
Cena servisního zásahu elektroměrového rozvaděče se obvykle pohybuje mezi 300 až 800 Kč za jednu kontrolu, v závislosti na typu rozvaděče (venkovní, pilířový, omítkový) a rozsahu provedených prací. Servisní firmy mohou účtovat vyšší sazby při nutnosti výměny dílů nebo rozsáhlejších oprav. Pravidelná údržba pomáhá předejít nákladným opravám a minimalizuje riziko požárů způsobených špatnou montáží nebo uvolněnými spoji.
Praktické tipy pro výměnu elektroměrového rozvaděče: zásah smí provést pouze osoba s platnou odbornou kvalifikací a po instalaci je nutná revize. Častou chybou je nedostatečné dotažení spojů a nesprávné upevnění rozvaděče, což vede k přehřívání a zkratům. Doporučuje se použít připojovací sady s průřezem 150 mm² a svorky PERP 160 pro zajištění bezpečného a spolehlivého připojení.
Jaké jsou možnosti integrace s chytrou domácností?
Elektroměrové rozvaděče lze doplnit o specializované smart moduly, které umožňují integraci s chytrou domácností prostřednictvím dálkového měření a řízení spotřeby elektřiny. Tyto moduly využívají komunikační protokoly Wi-Fi, Zigbee nebo LoRaWAN, což zajišťuje bezdrátové propojení s domácími řídicími systémy a umožňuje sledování spotřeby v reálném čase, nastavování limitů a automatizaci provozu elektrických zařízení.
Smart moduly instalované v elektroměrových rozvaděčích podporují přesné monitorování odběrů a umožňují efektivní správu elektrické energie, což vede ke snížení nákladů a lepšímu využití zdrojů. Připojovací sady s průřezem až 150 mm² a svorky PERP 160 zvyšují kapacitu a bezpečnost připojení těchto zařízení.
Jaké jsou výhody elektroměrových rozvaděčů s podružnou částí
- Umožňují oddělené měření až několika odběrů v jedné instalaci, což je vhodné pro vícesazbové tarify
- Podpora smart modulů pro dálkové řízení, monitoring a integraci do chytrých domácností
- Možnost montáže venkovního i vestavěného typu, přičemž elektroměrový rozvaděč pilíř je konstruován pro odolnost vůči povětrnostním vlivům
- Zlepšený přehled o spotřebě díky propojení s domácími řídicími systémy a automatizaci spotřebičů
Při montáži elektrických rozvaděčů je nezbytné dodržet správné zapojení, zejména správné svorkování a zajištění ochrany proti vlhkosti, aby se zabránilo poruchám a bezpečnostním rizikům. Typy elektroměrových skříní se liší podle určení a způsobu montáže – například modely PER 1V/1f/40 jsou dostupné jako vestavné, na stěnu, na sokl nebo na stožár, což umožňuje flexibilní instalaci podle konkrétních podmínek.
Tip: Výběr správného elektroměrového rozvaděče by měl zohlednit počet fází, požadovaný počet sazeb a způsob montáže, aby bylo možné plně využít funkce smart modulů a zajistit kompatibilitu s domácím systémem řízení energie.
Jak environmentální podmínky ovlivňují provoz rozvaděčů?
Provozní teplota a vlhkost patří mezi klíčové faktory ovlivňující životnost elektrických rozvaděčů. Vysoké nebo naopak nízké teploty způsobují roztažnost materiálů a mohou vést k prasklinám či zhoršení izolačních vlastností. Vlhkost zase zvyšuje riziko koroze a zkratů, což negativně ovlivňuje bezpečnost i spolehlivost rozvaděče.
Elektrický rozvaděč venkovní musí proto disponovat vyšším stupněm ochrany proti vodě a prachu, obvykle minimálně IP44, někdy i IP65, aby odolal povětrnostním vlivům. Oproti tomu vnitřní rozvaděče mají nižší požadavky na krytí, protože nejsou vystaveny přímému vlivu počasí.
- Vyšší IP krytí zajišťuje ochranu proti vlhkosti i prachu
- Teplotní výkyvy mohou zkracovat životnost rozvaděče
- Venkovní rozvaděče vyžadují odolný materiál a správnou montáž
- Rozdíl mezi elektroměrovým rozvaděčem a rozvodnicí spočívá v jejich funkci a umístění
Tip: Montáž elektrického rozvaděče na omítku vyžaduje pečlivé utěsnění průchodů kabelů, aby se zabránilo pronikání vlhkosti.
Časté dotazy (FAQ) k elektrickým rozvaděčům a elektroměrovým skříním
Otázka: Co je to elektroměrový rozváděč?
Elektroměrový rozvaděč je zařízení, které obsahuje elektroměr a ochranné prvky pro měření a bezpečné rozdělení elektrické energie v domácnostech i průmyslových objektech.
Otázka: Jaký je rozdíl mezi rozvodnicí a rozvaděčem?
Rozvodnice rozděluje elektrický proud na jednotlivé okruhy, zatímco rozvaděč zahrnuje i ochranu a měření, bývá větší a je určen k řízení a zabezpečení elektrické instalace.
Otázka: Kolik stojí výměna elektroměrového rozvaděče?
Cena výměny elektroměrového rozvaděče se pohybuje mezi 4 200 a 4 800 Kč bez DPH, závisí na typu rozvaděče a rozsahu prací.
Otázka: Jaké jsou hlavní typy elektrických rozvaděčů?
Mezi hlavní typy patří jednofázové a třífázové rozvaděče, které lze montovat jako vestavné, na stěnu, na sokl či stožár.
Otázka: Co znamená elektroměrový rozvaděč s podružnou částí?
Podružná část umožňuje samostatné řízení a měření různých větví elektrické instalace v rámci jednoho rozvaděče.
Otázka: Jak se instaluje elektrický rozvaděč venkovního typu?
Montáž venkovního rozvaděče vyžaduje pevné uchycení na stabilní podklad, zajištění vodotěsnosti a správné zapojení podle platných bezpečnostních předpisů.
Otázka: Jak vybrat správný elektroměrový rozvaděč pilíř?
Při výběru pilířového rozvaděče je nutné zohlednit počet fází, maximální proudové zatížení a odolnost vůči povětrnostním vlivům.
Otázka: Jaké jsou výhody elektroměrových rozvaděčů s podružnou částí?
Tyto rozvaděče umožňují flexibilní měření a řízení spotřeby, usnadňují organizaci elektrické instalace a zjednodušují servis jednotlivých částí.
Otázka: Jaké chyby se často dělají při montáži elektrických rozvaděčů?
Běžné chyby jsou nesprávné zapojení vodičů, nedodržení bezpečnostních norem a špatné upevnění, což může vést k poruchám nebo bezpečnostním rizikům.
Otázka: Kdy je nutné měnit elektroměrový rozvaděč?
Výměna je doporučena při poškození, zastaralosti či změně parametrů odběru; revize se doporučuje minimálně každých 10 let.
Otázka: Jaký je rozdíl mezi elektroměrovým rozvaděčem na omítku a vestavěným?
Rozvaděč na omítku se montuje na povrch zdi a umožňuje snadný přístup, vestavěný je zapuštěný do zdi a je esteticky nenápadný, ale vyžaduje předchozí přípravu.
Otázka: Jaké jsou cenové relace za elektroměrové rozvaděče a jejich výměnu?
Základní elektroměrové rozvaděče začínají na ceně cca 4 228 Kč bez DPH, výměna stojí přibližně 4 200 až 4 800 Kč bez DPH podle typu a složitosti instalace.
Otázka: Jak probíhá postup výměny elektroměrového rozvaděče krok za krokem?
Postup obsahuje odpojení elektrické energie, demontáž starého rozvaděče, instalaci nového, zapojení a bezpečnostní kontrolu před opětovným připojením.
Otázka: Jaké jsou technické parametry elektrických rozvaděčů?
Parametry zahrnují počet fází, proudové zatížení do 63 A, typ montáže (vestavěný nebo na omítku), materiál a stupeň krytí minimálně IP44 pro venkovní použití.
Otázka: Jaká je doporučená údržba elektroměrových rozvaděčů?
Údržba zahrnuje pravidelnou vizuální kontrolu a čištění minimálně jednou ročně, kontrolu spojů a výměnu poškozených součástí pro bezpečný provoz.
Typy a použití elektroměrových rozvaděčů s podružnou částí
Elektroměrové rozvaděče s podružnou částí nabízí rozdělení na hlavní a vedlejší okruhy, umožňují samostatné měření a řízení spotřeby v různých částech objektu, což je vhodné například pro více nájemníků nebo kontrolu specifických zařízení.
