Opěrná zeď ve svahu slouží k zajištění stability terénu a zabránění sesuvu půdy. Správná konstrukce vyžaduje pevné základy opěrné zdi, vhodný výběr materiálů jako betonové tvárnice a efektivní drenáž opěrné zdi pro odvádění vody. Výztuž betonu zvyšuje pevnost a prodlužuje životnost celé konstrukce.
📝 Ve zkratce
- Výška opěrné zdi ve svahu se obvykle pohybuje od 160 cm do 400 cm.
- Hloubka základové spáry by měla být minimálně 50 až 80 cm v závislosti na výšce zdi.
- Betonový základ se skládá z vrstvy drceného kamene o tloušťce cca 10 cm a betonové vrstvy 15-40 cm.
- Správné odvodnění zahrnuje drenážní trubku, filtrační vrstvu z drceného kamene a případné prostupy pro odtok vody.
- Použití výztuže v konstrukci je klíčové, zejména u vyšších zdí kvůli tlakům svahu.
Jak správně navrhnout opěrnou zeď ve svahu
Opěrná zeď ve svahu se navrhuje podle výšky, která se obvykle pohybuje od 160 cm do 400 cm, a délky až do 28 metrů v závislosti na projektu a terénních podmínkách. Výška opěrné zdi určuje hloubku základů, přičemž vyšší stěny vyžadují pevnější a hlubší základy pro zajištění stability. Sklon svahu přímo ovlivňuje návrh konstrukce – strmější svahy zvyšují zatížení, což vyžaduje větší výztuž betonu a kvalitnější drenáž opěrné zdi, aby se zabránilo tlakům a průsakům vody.
Při návrhu je třeba zohlednit také materiály, například betonové tvárnice či ztracené bednění, které ovlivňují pevnost i estetiku. Nízké opěrné zdi do cca 160 cm lze často řešit s nižšími nároky na základy a výztuž, zatímco vyšší zdi nad 200 cm vyžadují komplexnější konstrukční řešení a často stavební povolení opěrná zeď. Správný návrh rovněž zahrnuje údržbu opěrné zdi, aby dlouhodobě zachovala funkčnost a stabilitu.
Jak navrhnout opěrnou zeď na svažitém pozemku
Při navrhování opěrné zdi na svažitém pozemku je klíčové zhodnotit sklon svahu a předpokládané zatížení. Typ L opěrné zdi se často využívá pro menší svahy, kde je potřeba efektivně rozložit síly. Drenáž opěrné zdi musí být navržena tak, aby minimalizovala tlak vody, což výrazně prodlužuje životnost konstrukce a zabraňuje vzniku trhlin.
Výběr materiálů pro opěrnou zeď ve svahu a jejich vlastnosti
Při výběru materiálu pro stavbu opěrné zdi ve svahu je nutné zohlednit mechanickou odolnost, požadavky na drenáž a nároky na údržbu. Betonové tvárnice patří k nejčastěji používaným materiálům díky vysoké pevnosti v tlaku a možnosti zabudování výztuže z ocelových tyčí nebo kari sítí, která zajišťuje stabilitu konstrukce i při výškách zdi od 1,6 do 4 metrů. Betonový základ má obvykle tloušťku 15-40 cm a je uložen na vrstvě drceného kamene o min. tloušťce 10 cm, což zlepšuje odvodnění a snižuje riziko vzniku trhlin.
Suché zdivo z přírodního kamene vyžaduje kvalitní drenážní vrstvu z drceného kamene nebo štěrku za zdí, aby se zabránilo hromadění vody, které by mohlo způsobit destabilizaci. Tento způsob stavby nevyužívá pojivo, proto je nutné pečlivé slaďování kamenů a správné usazení. Přírodní kámen nabízí vysokou estetickou hodnotu a přirozenou propustnost vlhkosti, avšak jeho pokládka je náročnější a vyžaduje zkušenosti.
Impregnované dřevo, například kulatiny nebo desky, se používá pro lehčí opěrné zídky nebo dekorativní prvky. Tento materiál má nižší životnost než beton a kámen a je nutné jej pravidelně ošetřovat proti vlhkosti a dřevokazným škůdcům. Dřevěné konstrukce se často kombinují s drenážními prvky, aby se minimalizovalo působení vody.
Pro zahradní využití jsou vhodné opěrné zdi typu L, které umožňují kombinaci materiálů a efektivní nosnost. Tyto konstrukce často využívají betonové prvky s přírodním kamenem nebo dřevem pro estetické provedení.
| Materiál | Výhody | Nevýhody |
|---|---|---|
| Betonové tvárnice | Vysoká pevnost v tlaku, dlouhá životnost, možnost výztuže | Nutnost výztuže, vyšší cena, náročnější stavba |
| Přírodní kámen | Estetický vzhled, přirozená drenáž, vysoká odolnost | Vyšší pořizovací náklady, náročná odborná pokládka |
| Impregnované dřevo | Přírodní vzhled, rychlá a jednoduchá montáž | Nižší odolnost vůči vlhkosti, nutná pravidelná údržba |
| Suché zdivo | Dobrá drenáž díky propustnosti, ekologické řešení | Nutnost drenážní vrstvy, nižší mechanická stabilita |
Tip: Betonové opěrné zdi vyšší než 1,6 metru vyžadují pevnou výztuž a kvalitní základovou spáru s hloubkou minimálně 50-80 cm, která zabraňuje sedání a praskání. Suché zdivo je vhodné pouze pro nižší zdi s dostatečným odvodněním. Dřevěné konstrukce doporučuji používat pouze tam, kde je zajištěna pravidelná údržba a ochrana proti vlhkosti.
Postup stavby opěrné zdi krok za krokem
Postup stavby opěrné zdi ve svahu vyžaduje přesné kroky od přípravy terénu až po instalaci odvodnění. Následující návod pomůže správně založit a vybudovat konstrukci, která odolá zemnímu tlaku a vlhkosti.
Příprava terénu
Před stavbou opěrné zdi je nezbytné odstranit veškerou vegetaci, velké kameny a kořeny z místa plánované stavby. Tato příprava terénu zajišťuje stabilní podklad pro základy a zabraňuje budoucímu pohybu zeminy pod zdí. Kořeny, které by mohly narušit základ, je třeba vytrhat nebo mechanicky odstranit.
- Odstranit vegetaci a kořeny – vyčistit plochu pro základ zbytků rostlin.
- Odstranit kameny a jiné překážky – zajistit rovný a pevný terén.
Výkop a betonování základů
Základy opěrné zdi se zakládají do výkopu hlubokého minimálně 50 až 80 cm podle sklonu svahu a velikosti zdi. Na dno se nasype 10 cm vrstva drceného kamene, která se zhutní pro lepší stabilitu. Následuje betonový základ vysoký 15 až 40 cm, který musí obsahovat výztuž betonu pro zvýšení pevnosti a odolnosti proti trhlinám.
- Vykopat základovou spáru – hloubka 50-80 cm podle místních poměrů.
- Nasypat a zhutnit drcený kámen – vytvořit rovnou a nosnou vrstvu.
- Vylít betonový základ s výztuží – beton zajistí pevné spojení se zemí a výztuž betonu posílí konstrukci.
Stavba zdi a instalace odvodnění
Opěrná zeď se staví postupně z betonových tvárnic nebo ze ztraceného bednění, přičemž výztuž betonu musí být správně umístěna v každé vrstvě. Pro zabránění poškození zdi vlivem vody je nutné instalovat drenážní trubku v patě zdi a štěrkovou vrstvu za zdi, která odvádí přebytečnou vodu pryč od základů.
- Stavět zeď z betonových tvárnic či ztraceného bednění – dodržet správné umístění výztuže.

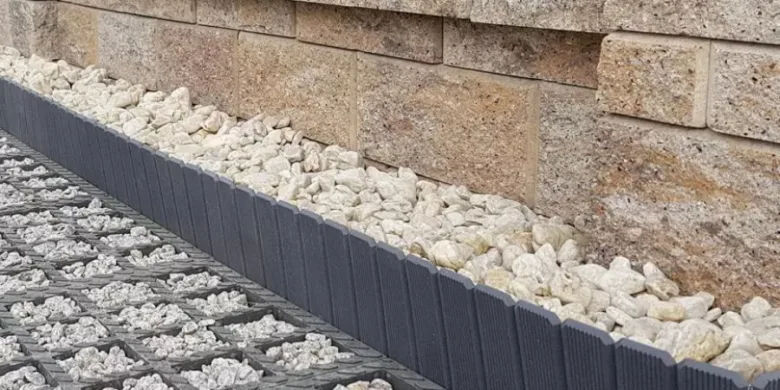

- Položit drenážní trubku – umístit jí do štěrkové vrstvy u paty zdi.
- Zasypat štěrkovou vrstvou – zajistit odvodnění a zabránit vzlínání vody.
Tip: Výhody a nevýhody opěrné zdi na sucho by měly být zváženy podle typu svahu a dostupnosti materiálu; suchá stavba je rychlejší, ale méně odolná proti vodě než beton s drenáží.
Tento návod na stavbu opěrné zdi ve svahu krok za krokem usnadní realizaci a pomůže předejít běžným chybám, jako je nevhodné odvodnění nebo nedostatečná hloubka základů.
Základy a konstrukční detaily opěrné zdi ve svahu
Základy opěrné zdi ve svahu musí mít hloubku základové spáry přibližně 50 až 80 cm, přičemž betonový základ by měl být široký od 40 cm do 1 m a vysoký mezi 15 a 40 cm. Výška opěrné zdi přímo ovlivňuje požadovanou hloubku a rozměry základů, proto u zdí kolem 2 metrů je nutné dodržet pevné a dostatečně dimenzované základy. Výztuž betonu se umisťuje v dolní třetině základové desky, čímž zvyšuje její pevnost a odolnost proti tlakům zeminy.
Konstrukce opěrné zdi často zahrnuje odskoky, tedy postupné snižování výšky zdi směrem nahoru, což zlepšuje stabilitu a snižuje tlak na základ. Betonové tvárnice lze kombinovat s drenáží opěrné zdi pro efektivní odvádění vody a prevenci poškození. Mnohé typy opěrných zdí, například opěrné zdi typ L, využívají tuto konstrukci právě kvůli lepší nosnosti ve svahu.
Tip: Opěrnou zeď bez základů postavit nelze, zejména u vyšších zdí, protože chybějící základ vede k nerovnoměrnému sedání a prasklinám. Správné základy jsou klíčové pro dlouhodobou údržbu opěrné zdi a bezpečnost celé konstrukce.
Výztuž a odvodnění opěrné zdi
Výztuž zvyšuje stabilitu opěrné zdi především v místech vystavených největším tlakům zeminy a hydrostatickému tlaku vody. Pro betonové konstrukce se používají ocelové výztužné pruty o průměru 8-12 mm nebo kari sítě, které se umisťují do spodní třetiny betonové vrstvy základů a do stěny ztraceného bednění či tvárnic. Správné rozložení a kotvení výztuže zabraňuje vzniku trhlin a deformací, čímž prodlužuje životnost zdi a zvyšuje její odolnost proti posunům a sesuvům svahu.
Odvodnění představuje zásadní prvek pro ochranu konstrukce před poškozením vlivem zadržované vody a mrazového poškození. Podél základů opěrné zdi se instaluje perforovaná drenážní trubka o průměru 100 mm, uložená v loži z drceného kamene o tloušťce minimálně 10 cm. Za zdí se vytváří filtrační vrstva z drceného kamene nebo štěrku frakce 16-32 mm, která zabraňuje zanášení drenážního systému jemnými částicemi. V některých případech se do zdi zabudují drenážní prostupy z PVC trubek pro odvod přebytečné vody. Tento systém odvodnění snižuje hydrostatický tlak na zeď a minimalizuje riziko vzniku trhlin nebo deformací.
Výhody a nevýhody opěrné zdi na sucho
- Výhody: rychlejší realizace bez nutnosti betonování, nižší náklady na materiál a práci, vysoká propustnost vody díky drenážní vrstvě
- Nevýhody: nižší stabilita bez použití výztuže, zvýšená potřeba pravidelné kontroly a údržby drenážního systému, omezená výška zdi (doporučená max. 1,6 m)
Správné provedení výztuže a drenážního systému je nezbytné pro dlouhodobou funkčnost a bezpečnost opěrné zdi ve svahu. U zdí vyšších než 1,6 metru je nutné zajistit projekt statika a stavební povolení, které vyžaduje doložení technického řešení výztuže i odvodnění. Bez těchto opatření hrozí degradace konstrukce vlivem vlhkosti a mechanických namáhání.
Normy, stavební povolení a legislativní požadavky
Normy, stavební povolení a legislativní požadavky při stavbě opěrné zdi ve svahu upravují bezpečnost, stabilitu a sousedské vztahy. Dodržení těchto pravidel je nezbytné pro správnou realizaci a dlouhodobou funkčnost konstrukce.
Potřebuji stavební povolení na opěrnou zeď?
Stavební povolení se obvykle vyžaduje u opěrných zdí s výškou nad 1 metr, protože vyšší konstrukce mohou ovlivnit stabilitu terénu a okolní stavby. Pro nižší zdi může postačovat ohlášení stavby, případně není žádné povolení nutné, záleží však na místních předpisech. Při plánování je nutné konzultovat požadavky příslušného stavebního úřadu, který zohlední i parametry jako základy opěrné zdi, použití betonových tvárnic a drenáž opěrné zdi. Nedodržení stavebních norem může vést k nutnosti úprav nebo odstranění stavby.
Jaká je minimální vzdálenost opěrné zdi od hranice pozemku?
Minimální vzdálenost opěrné zdi od hranice pozemku stanovují místní stavební předpisy, zpravidla v rozmezí 0,5 až 1 metru. Tento odstup pomáhá zabránit negativnímu ovlivnění sousedních pozemků a usnadňuje přístup pro případnou údržbu opěrné zdi. Nedodržení této vzdálenosti může způsobit spory se sousedy a porušení legislativy. Doporučuje se ověřit konkrétní pravidla u místního stavebního úřadu před zahájením stavby.
- Při výstavbě je nutné respektovat normy týkající se výztuže betonu a správného odvodnění
- Údržba opěrné zdi zahrnuje kontrolu drenáže a stability základů
- Zásahy do konstrukce smí provádět pouze kvalifikovaná osoba, aby byla zajištěna bezpečnost a dodržení norem
Údržba a opravy opěrné zdi ve svahu
Údržba opěrné zdi ve svahu zahrnuje pravidelnou kontrolu a opravy, které prodlužují její životnost a zabraňují větším škodám. Nejčastější chyby při stavbě opěrné zdi, například nedostatečné základy opěrné zdi nebo špatné provedení drenáže opěrné zdi, mohou vést k tvorbě trhlin a narušení stability konstrukce. Čištění drenážních systémů zabraňuje hromadění vody za zdí, což snižuje tlak na betonové tvárnice a výztuž betonu.
Pravidelná údržba opěrné zdi zahrnuje:
- Kontrolu trhlin a jejich okamžitou opravu pro zachování pevnosti zdi
- Čištění drenáže opěrné zdi od usazenin a nečistot
- Odstranění vegetace, která by mohla poškodit konstrukci
- Kontrolu stavu základů a stability svahu
Správná údržba výrazně zvyšuje garantovanou životnost a funkčnost opěrné zdi ve svahu.
Jak správně odvodnit opěrnou zeď ve svahu
Správné odvodnění je klíčové pro prevenci degradace materiálu a snižuje riziko vzniku trhlin způsobených tlakem vody.
Doporučené sklony svahu pro různé typy opěrných zdí
Doporučené maximální sklony svahu pro opěrné zdi se liší podle materiálu a typu konstrukce. Správný výběr sklonu ovlivňuje bezpečnost a životnost zdi a zároveň určuje požadavky na základy opěrné zdi, drenáž opěrné zdi a výztuž betonu.
Doporučené sklony svahu pro betonové opěrné zdi
Betonové opěrné zdi jsou vhodné pro sklony svahů až do 45°. Při těchto úhlech musí konstrukce zohlednit zvýšený tlak na zeď, proto se často používají betonové tvárnice s výztuží betonu a důkladnou drenáží opěrné zdi. Vyšší sklony vyžadují pevnější základy opěrné zdi a často i stavební povolení opěrná zeď, aby byla zajištěna stabilita a bezpečnost celé stavby.
Sklony svahu vhodné pro kamenné opěrné zdi
Kamenné opěrné zdi obvykle snesou mírnější sklony svahů do 30°. Jejich hmotnost a konstrukční vlastnosti umožňují odolávat tlaku zeminy, ale nejsou vhodné pro strmé svahy, kde by mohlo dojít k nestabilitě. Při návrhu je třeba počítat s pečlivou údržbou opěrné zdi a správným odvodněním, aby se minimalizovalo riziko poškození vlivem vlhkosti.
Použití dřevěných opěrných zdí na svahu
Dřevěné opěrné zdi se využívají především na menších svazích do 30°. Jsou estetické a rychle se staví, avšak mají kratší životnost než betonové nebo kamenné zdi. Údržba opěrné zdi z dřeva je nezbytná kvůli ochraně proti hnilobě a škůdcům. Pro zajištění stability je důležité správné založení a drenáž opěrné zdi.
| Materiál opěrné zdi | Doporučený maximální sklon svahu | Klíčové konstrukční prvky |
|---|---|---|
| Betonové opěrné zdi | do 45° | Betonové tvárnice, výztuž betonu, drenáž |
| Kamenné opěrné zdi | do 30° | Hmotnost kamene, správné spárování, drenáž |
| Dřevěné opěrné zdi | do 30° | Kvalitní dřevo, pravidelná údržba, drenáž |
Tip: Pro stavbu opěrné zdi na svahu krok za krokem vždy zohledněte sklon terénu a zvolte vhodný materiál, který zajistí dlouhodobou stabilitu a bezpečnost konstrukce.
Ekologické aspekty a recyklované materiály ve stavbě opěrných zdí
Využití recyklovaných materiálů při stavbě opěrné zdi ve svahu výrazně snižuje ekologickou stopu projektu a zároveň přispívá k udržitelnosti konstrukce. Mezi inovativní řešení patří díly z recyklované pryže, které vyrábí například česká společnost PRAGOELAST s.r.o. Tyto prvky mají vysokou odolnost vůči vlhkosti i mechanickému poškození, což prodlužuje životnost zdi a snižuje potřebu časté údržby.
Ekologické aspekty stavby opěrné zdi zahrnují také:
- Snížení emisí CO2 až o 30 % díky omezení spotřeby nového betonu a využití recyklovaných betonových tvárnic
- Minimalizaci stavebního odpadu díky použití prefabrikovaných dílů z recyklovaných materiálů
- Zlepšení drenážních vlastností zdi díky propustným materiálům s recyklovaným obsahem, které umožňují efektivnější odvodnění a snižují tlak vody na konstrukci
Použití recyklovaných materiálů přináší tyto konkrétní výhody:
- Zvýšení trvanlivosti opěrné zdi díky materiálům odolným vůči chemickému i mechanickému opotřebení
- Snížení nákladů na údržbu díky lepší odolnosti proti vlhkosti a mrazu
- Podpora cirkulární ekonomiky ve stavebnictví, která snižuje těžbu přírodních zdrojů
Při plánování, jak postavit opěrnou zeď ve svahu, je vhodné zvážit využití recyklovaných pryžových dílů a dalších ekologických materiálů. Tyto prvky lze kombinovat s tradičními materiály, jako jsou betonové tvárnice nebo přírodní kámen, přičemž je nutné zajistit správné základy opěrné zdi a dostatečnou výztuž betonu podle ČSN. Rovněž je nezbytné dodržet podmínky stavebního povolení opěrná zeď, které zahrnují i požadavky na odvodnění a stabilitu konstrukce.
Tabulka: Porovnání ekologických materiálů pro opěrné zdi
| Materiál | Výhody | Nevýhody |
|---|---|---|
| Recyklovaná pryž | Odolnost vůči vlhkosti, mechanická pevnost | Vyšší pořizovací cena než běžný beton |
| Betonové tvárnice s recyklátem | Nižší emise CO2, pevnost srovnatelná s klasickým betonem | Nutnost správné výztuže a odvodnění |
| Přírodní kámen | Estetika, dlouhá životnost | Vyšší hmotnost, náročnější montáž |
Tip: Pro správné odvodnění opěrné zdi ve svahu je vhodné integrovat perforované drenážní trubky a filtrační vrstvy z drceného kamene, které lze doplnit o propustné recyklované materiály. To výrazně snižuje riziko tlakové vlhkosti a prodlužuje životnost konstrukce.
Časté dotazy
Potřebuji stavební povolení na opěrnou zeď ve svahu?
Stavební povolení je obvykle potřeba u opěrných zdí vyšších než 1 metr, dle stavebního zákona a místních regulací.
Jaká je minimální vzdálenost opěrné zdi od hranice pozemku?
Minimální vzdálenost závisí na místních stavebních předpisech, často se pohybuje kolem 1 metru nebo více.
Jak hluboké musí být základy opěrné zdi ve svahu?
Hloubka základové spáry by měla být minimálně 50 až 80 cm v závislosti na výšce zdi.
Jak správně odvodnit opěrnou zeď ve svahu?
Použijte perforovanou drenážní trubku podél základu, vrstvu drceného kamene a prostupy ve zdi pro odtok vody.
Jaké jsou doporučené maximální sklony svahu pro opěrné zdi?
Betonové zdi jsou vhodné pro sklony do 45°, kamenné pro mírnější svahy, dřevěné do cca 30°.
Kolik stojí stavba opěrné zdi ve svahu?
Cena se liší podle materiálů a rozměrů, orientačně od 1500 Kč za m2 u základních betonových zdí.
Mohu postavit opěrnou zeď bez základů?
U zdí do 1 metru výšky je to možné, u vyšších zdí jsou základy nezbytné pro stabilitu.
Jaké jsou nejčastější chyby při stavbě opěrné zdi?
Nedostatečné odvodnění, příliš mělké základy, nedostatek výztuže a nevhodný materiál.
Jak dlouho trvá stavba opěrné zdi ve svahu?
Stavba obvykle trvá od několika dnů do dvou týdnů v závislosti na rozsahu a typu zdi.
Jaká je životnost opěrné zdi postavené na sucho?
Suché opěrné zdi mají životnost 20-30 let, závisí však na kvalitě materiálu a drenážním systému.
Jaký materiál je nejvhodnější pro stavbu opěrné zdi ve svahu?
Nejčastěji se používá beton, kámen nebo ztracené bednění; betonové tvarovky jsou oblíbené pro svou pevnost a trvanlivost.
Jaká je ideální výška opěrné zdi bez nutnosti statického posouzení?
Opěrná zeď do výšky 1 metru obvykle nevyžaduje statický výpočet, vyšší zdi je třeba projektovat s odborníkem.
