Správné zapojení elektrické zásuvky 230V vyžaduje přesné dodržení barevného značení vodičů a pečlivé odizolování izolace. Bezpečnost při práci s elektroinstalací je klíčová, proto je nutné znát správný postup a kontrolu funkčnosti. Tento návod pomůže zajistit spolehlivý a bezpečný provoz zásuvky ve vaší domácnosti.
📌 To nejdůležitější
- Elektrická zásuvka v domácnostech pracuje s napětím 230 V a vyžaduje odizolování vodičů 10-14 mm.
- Fázový vodič (L) má barvu hnědou, černou nebo červenou, nulový vodič (N) je modrý a ochranný vodič (PE) žlutozelený.
- Délka ochranného vodiče má být o 2-3 cm delší než ostatní vodiče pro bezpečné připojení.
- Před prací je nezbytné vypnout jistič a ověřit nepřítomnost napětí pomocí zkoušečky napětí.
- Po zapojení je nutné ověřit funkčnost zásuvky zkoušečkou a správné připojení vodičů, aby nedošlo k riziku přehřátí.
Jak správně a bezpečně vypnout a zkontrolovat napětí před zapojením zásuvky
Bezpečné zapojení elektrické zásuvky začíná vždy úplným odpojením napětí v daném okruhu. Nejprve vypněte hlavní jistič i jistič místního okruhu, aby bylo zajištěno, že žádný vodič v zásuvce není pod napětím 230 V. Poté použijte zkoušečku napětí, která musí být certifikovaná a vhodná pro měření střídavého napětí do 400 V. Ověřte nepřítomnost napětí na všech vodičích – fázovém (L), nulovém (N) i ochranném (PE).
Použití izolačních rukavic s minimální izolační třídou 1000 V a nářadí s izolovanými držadly je nezbytné pro ochranu proti případnému průrazu elektrického proudu během manipulace s vodiči a svorkami zásuvky. Vizuální kontrola vodičů nestačí, protože barevné značení nemusí odpovídat skutečnému zapojení, zejména ve starších instalacích nebo po úpravách. Proto je měření napětí jediným spolehlivým způsobem ověření bezpečnosti.
Při práci dodržujte tyto konkrétní bezpečnostní zásady:
- Vypněte hlavní jistič a jistič okruhu, kde budete zásuvku zapojovat, abyste zajistili kompletní odpojení napětí.
- Použijte zkoušečku napětí s rozsahem minimálně 12-400 V AC, ověřte nepřítomnost napětí na všech vodičích, včetně ochranného.
- Používejte izolační rukavice s certifikací dle ČSN EN 60903 a nářadí s izolovanými rukojeťmi.
- Identifikujte vodiče podle barevného značení: fáze (hnědá, černá nebo červená), nulák (modrá), ochranný vodič (žlutozelený).
- Nikdy nezačínejte práci bez potvrzení absence napětí a bez použití ochranných pomůcek.
Citát odborníka: „Bezpečnost elektroinstalace začíná u správného vypnutí a ověření napětí. Každý, kdo zapojuje zásuvku, musí mít jistotu, že je proud odpojen, aby předešel nebezpečným úrazům.“
Jak identifikovat a správně připojit vodiče podle barevného značení
Identifikace vodičů podle barevného značení je klíčová pro správné a bezpečné zapojení elektrické zásuvky 230V. Správné připojení vodičů na svorky zásuvky zajistí funkčnost i bezpečnost elektroinstalace.
Jak správně identifikovat fázový vodič (L)?
Fázový vodič (L) bývá označen barvami hnědá, černá nebo červená. Připojuje se vždy na svorku označenou L. Nesprávná identifikace fázového vodiče může vést k nebezpečným zkratům nebo nesprávnému fungování zásuvky.
Jak správně identifikovat nulový vodič (N)?
Nulový vodič (N) má standardně modrou izolaci. Připojuje se na svorku označenou N. Správné připojení nuláku je nezbytné pro správné uzavření elektrického obvodu a bezpečný provoz zásuvky.
Jak správně připojit ochranný vodič (PE)?
Ochranný vodič (PE) je žlutozelený a u zásuvek bývá o 2-3 cm delší než ostatní vodiče. Tato délka zabraňuje uvolnění a zajišťuje pevné a bezpečné připojení k svorce PE. Správné zapojení ochranného vodiče je zásadní pro ochranu proti úrazu elektrickým proudem.
| Vodič | Barva izolace | Svorka zásuvky | Poznámka |
|---|---|---|---|
| Fázový vodič (L) | Hnědá, černá, červená | L | Napájení zásuvky |
| Nulový vodič (N) | Modrá | N | Uzavření elektrického obvodu |
| Ochranný vodič (PE) | Žlutozelená | PE | Bezpečnostní zemnění, delší o 2-3 cm |
- Odizolování vodičů proveďte tak, aby nebyly po připojení viditelné měděné části.
- Kontrolujte správné připojení vodičů podle barevného značení před montáží krytu zásuvky.
Tip: Při zapojení zásuvky s třemi nebo čtyřmi dráty vždy dodržujte přísné barevné značení a správné umístění vodičů na svorky L, N a PE, abyste předešli elektroinstalačním chybám.

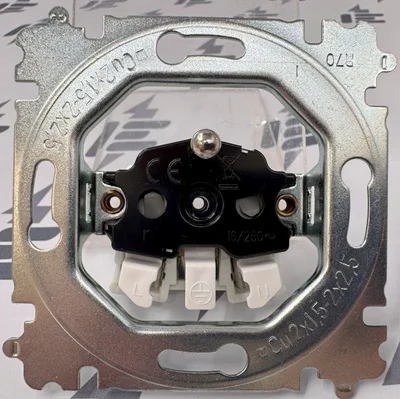

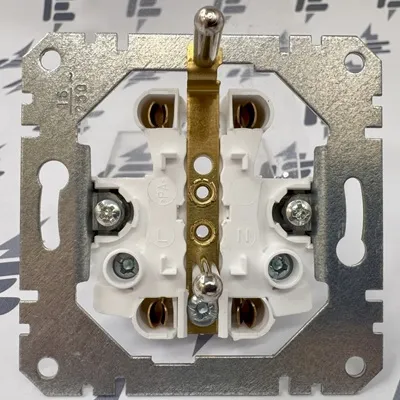

Jak správně odizolovat a připojit vodiče ke svorkám zásuvky
Odizolování vodičů pro zapojení zásuvky 230V by mělo mít délku mezi 10 až 14 mm v závislosti na typu svorek zásuvky. Pro WAGO svorky se doporučuje délka 11 mm, která umožňuje pevné a bezpečné připojení bez zbytečného vystavení měděného jádra. Správné odizolování minimalizuje riziko přehřívání vodičů a zajišťuje spolehlivý kontakt.
Šroubové svorky vyžadují pevné dotažení vodiče, aby se zabránilo uvolnění, které by mohlo způsobit jiskření a přehřívání. Bezšroubové (pružinové) svorky, typicky WAGO svorky, drží vodič bezpečně bez nutnosti dotažení šroubem a usnadňují rychlou montáž.
- Příprava vodičů – odizolujte izolaci na 11 mm pro WAGO nebo mezi 10-14 mm podle typu svorky.
- Kontrola vodičů – zkraťte případné přebytečné měděné jádro na správnou délku.
- Připojení vodičů – zasuňte vodič do svorky pevně, u šroubových svorek dotáhněte šroub.
- Ověření spoje – mírně zatáhněte za vodič, aby nedocházelo k uvolnění.
| Typ svorky | Doporučená délka odizolování | Způsob připojení |
|---|---|---|
| Šroubová | 10-14 mm | dotažení šroubem |
| Bezšroubová | 11 mm | pružinový mechanismus |
| WAGO svorky | 11 mm | pružinový mechanismus |
Tip: Použijte kvalitní odizolovač s nastavitelnou délkou, abyste předešli poškození vodiče. Pevné připojení vodičů výrazně snižuje riziko přehřívání a tím zvyšuje bezpečnost elektroinstalace.
Jak zapojit kabely do zásuvky bezpečně
Při zapojování je klíčové správné rozpoznání fáze, nuláku a země podle barevného značení vodičů. Fáze je obvykle hnědá nebo černá, nulák modrý a zem zelenožlutá. Dodržování tohoto standardu zabrání chybám a zvýší bezpečnost instalace.
Jak zapojit zásuvky za sebou a se spínačem
Zapojení dvou zásuvek za sebou
Při sériovém zapojení zásuvek za sebou se vodiče vedou z první zásuvky do druhé v pořadí fáze (L), nulák (N) a ochranný vodič (PE). Fázový vodič má standardně hnědou nebo černou barvu, nulák modrou a ochranný vodič žlutozelenou. Každý vodič je nutné odizolovat na délku 10-14 mm a pevně připojit ke svorkám zásuvky, aby nedocházelo k povolení kontaktů a přehřívání. Nesprávné připojení, zejména záměna nuláku a fáze, patří mezi nejčastější chyby a může vést k poškození spotřebičů nebo ohrožení uživatele elektrickým proudem.
| Vodič | Barva vodiče | Svorka zásuvky |
|---|---|---|
| Fáze | Hnědá / černá | L (fáze) |
| Nulák | Modrá | N (nulák) |
| Zem | Žlutozelená | PE (ochranný) |
Odborná rada: Při sériovém zapojení je důležité, aby každý vodič pokračoval přes svorky první zásuvky do druhé bez přerušení, čímž se zajistí správná polarita a bezpečnost celého okruhu. Vodiče musí být pevně uchyceny a nesmí se dotýkat kovových částí mimo svorkovnici.
Zapojení zásuvky se spínačem
Spínač v elektroinstalaci přerušuje pouze fázový vodič (L), který je označen a připojen ke svorce spínače. Fáze přichází nejprve do spínače a ze spínače pokračuje do zásuvky jako spínaný vodič. Nulový (N) a ochranný vodič (PE) jsou připojeny přímo ke svorkám zásuvky a nejsou spínány. Tímto způsobem spínač bezpečně ovládá dodávku elektrické energie do připojeného zařízení.
- Spínaný vodič musí být označen například červenou nebo hnědou barvou a odizolován na 10-14 mm.
- Svorky spínače a zásuvky musí být pevně utaženy, aby nedocházelo k přehřívání a jiskření.
- Ujistěte se, že spínač odpovídá typu zásuvky a instalace, například pro 230 V a proud do 16 A.
Tip: Při zapojení zásuvky se spínačem je nutné dodržet správné pořadí připojení vodičů, aby spínač přerušoval pouze fázi, nikoli nulák nebo ochranný vodič. Nesprávné zapojení může způsobit nebezpečné situace a poruchy spotřebičů.
Tip: Při sériovém zapojení zásuvek za sebou ve správném pořadí se minimalizuje riziko chybného připojení a zvyšuje bezpečnost celé elektroinstalace. Naopak nesprávné vedení vodičů v sérii vede často k poruchám a nutnosti následných oprav.
Jak vybrat správný typ zásuvky a vodičů pro danou instalaci
Při zapojení zásuvky 230V je zásadní zvolit správný typ svorek zásuvky a odpovídající průřez vodičů. Šroubové svorky jsou vhodné především pro hliníkové vodiče, protože zajistí pevné a spolehlivé spojení. Pro měděné vodiče se často používají bezšroubové svorky, které umožňují rychlé a čisté zapojení, avšak mají omezený počet cyklů připojení vodičů a nejsou ideální pro časté přepojování.
Doporučený průřez vodiče pro běžné zásuvky je 2,5 mm², což odpovídá standardní zátěži domácích spotřebičů. Při zapojení zásuvky s dvěma vodiči je třeba správně rozlišit fázi a nulák podle barevného značení vodičů a pečlivě odizolovat vodiče, aby nedošlo ke zkratům.
| Typ svorky | Vhodnost vodičů | Výhody | Nevýhody |
|---|---|---|---|
| Šroubové svorky | Měď i hliník | Pevné spojení, univerzální | Delší montáž, možnost povolení |
| Bezšroubové svorky | Převážně měď | Rychlá instalace | Omezený počet připojení |
| Pružinové svorky | Měď | Snadná manipulace | Nevhodné pro hliník |
- Při výběru zásuvky a vodičů vždy zkontrolujte barevné značení vodičů a pečlivě odizolujte konce
- Dodržujte doporučený průřez vodičů podle zátěže spotřebiče
- Při zapojení zásuvky s čtyřmi dráty je nutné správně připojit fázi, nulák a zem, aby byla zajištěna bezpečnost elektroinstalace
Tip: Při zapojení zásuvky s více vodiči věnujte pozornost správnému přiřazení svorek, zejména u zásuvek s ochranným zemněním.
Doporučení pro zapojení zásuvek v mokrých prostorách (kuchyně, koupelny)
Elektrická zásuvka v kuchyni musí být umístěna minimálně 20 cm od okraje umyvadla či dřezu, aby se zabránilo kontaktu s vodou a snížilo riziko úrazu elektrickým proudem. Instalace zásuvek v koupelnách vyžaduje odbornou instalaci podle platných bezpečnostních norem, které upravují umístění a typ zásuvek v závislosti na zónách vlhkosti.
Návod a tipy pro správné zapojení elektrické zásuvky v mokrých prostorách
- Respektujte minimální vzdálenost 20 cm od zdroje vody, například umyvadla nebo dřezu
- Používejte zásuvky s ochranou proti vlhkosti a s vhodným krytím
- Barevné značení vodičů a správné odizolování vodičů jsou klíčové pro bezpečné zapojení zásuvky 230V
- Svorky zásuvky pevně dotáhněte, aby nedocházelo k uvolnění kontaktů
- Kontrolujte bezpečnost elektroinstalace měřením polarity zásuvky multimetr
Varování: Častou chybou je instalace zásuvek příliš blízko zdrojům vody bez ochrany, což může vést k zkratu nebo úrazu. Pro kuchyně a koupelny doporučuji vždy využít služeb kvalifikovaného elektrikáře, který zná platné normy a předpisy.
Hlavní pravidla pro mokré prostory:
- Minimální vzdálenost zásuvky od zdroje vody 20 cm
- Použití zásuvek s krytím IP44 a vyšším v závislosti na zóně
- Odborná instalace zásuvek v koupelnách dle platných bezpečnostních norem
- Pravidelná kontrola polarity a pevnosti svorek zásuvky
Dodržování těchto zásad zajistí bezpečnost elektroinstalace a ochranu před nebezpečím úrazu při zapojení zásuvky v koupelně nebo kuchyni.
Kontrola funkčnosti a bezpečnosti po zapojení zásuvky
Po zapojení zásuvky je klíčové provést kontrolu funkčnosti a bezpečnosti pomocí zkoušečky napětí a multimetru. Zkoušečka napětí ověří, zda v zásuvce skutečně proudí napětí 230 V, což potvrdí správné zapojení fáze a nuláku. Multimetr slouží k měření polarity a spojitosti vodičů, přičemž je třeba věnovat pozornost správnému připojení podle barevného značení vodičů a svorek zásuvky. Nesprávné zapojení může vést k přehřívání vodičů a jiskření, což zvyšuje riziko požáru nebo poškození elektroinstalace.
Pravidelná kontrola zajistí dlouhodobou bezpečnost a správnou funkci zásuvky. Při testování je vhodné vědět, jak poznat fázi a nulák podle barev a jak připojit fázi, nulák a zem do elektrické zásuvky správně.
| Kontrolní bod | Nástroj | Co ověřit |
|---|---|---|
| Napětí zásuvky | Zkoušečka napětí | Přítomnost 230 V na fázovém vodiči |
| Spojitost vodičů | Multimetr | Kontinuita vodičů bez přerušení |
| Polarita a ochrana zásuvky | Multimetr | Správné přiřazení fáze, nuláku a země |
- Použijte vždy správně odizolované vodiče a pevně utažené svorky zásuvky
- Kontrolujte barevné značení vodičů – modrý je nulák, hnědý fáze, žlutozelený zem
- Dejte pozor na typické chyby, jako je obrácené zapojení fáze a nuláku, které způsobuje nebezpečné přehřívání
Jak kontrolovat správnost zapojení zásuvky multimetr
Multimetr nastavte na měření odporu a ověřte spojitost mezi fází a nulákem, polaritu a správné připojení zemního vodiče. Nesprávné hodnoty signalizují chyby v zapojení, které je nutné ihned opravit.
Jak řešit starší a kombinované elektroinstalace
Starší elektroinstalace často obsahují odlišné barevné značení vodičů, které se liší od dnešních standardů. Například místo modrého vodiče pro nulák můžete najít černý nebo šedý, což komplikuje orientaci při zapojení zásuvky 230V. Dalším specifikem může být kombinace měděných a hliníkových vodičů, která vyžaduje opatrný přístup. Hliníkové vodiče mají odlišné vlastnosti a jejich nesprávné spojení s mědí může vést k přehřívání a riziku požáru.
V sítích TN-C, které se u starších domů ještě vyskytují, je ochranný vodič spojený s nulákem do jednoho vodiče PEN. To znamená, že při zapojování zásuvky musí elektrikář rozlišit, jak připojit fázi, nulák a zem do elektrické zásuvky správně, což není vždy jednoduché.
Na co si dát pozor:
- Nesprávné odizolování vodičů může poškodit svorky zásuvky a ohrozit bezpečnost elektroinstalace
- Kombinace mědi a hliníku bez vhodných spojovacích materiálů vede k oxidaci a zhoršení kontaktu
- Staré zapojení zásuvky 230V často neodpovídá současným bezpečnostním normám
Odborná rada: Vzhledem k rizikům doporučuji konzultovat starší elektroinstalace s kvalifikovaným elektrikářem, který správně rozezná fázi a nulák při zapojování zásuvky a zajistí bezpečné provedení dle platné legislativy. Zapojení zásuvky s vypínačem a osvětlením vyžaduje rovněž odbornou znalost těchto rozdílů.
Časté dotazy (FAQ) k zapojení elektrické zásuvky
Otázka: Jak správně zapojit kabely do zásuvky?
Odizolujte vodiče na 10-14 mm, připojte fázový vodič na svorku L, nulový na N a ochranný na PE; vodiče pevně upevněte ve svorkách zásuvky, aby se zabránilo přehřátí a zkratům.
Otázka: Jak bezpečně vypnout a zkontrolovat napětí před zapojením?
Vypněte hlavní i místní jistič, ověřte nepřítomnost napětí zkoušečkou, používejte izolační rukavice a nářadí s izolovanou rukojetí pro maximální bezpečnost elektroinstalace.
Otázka: Kde má být fáze, nulák a ochranný vodič ve zásuvce?
Fáze (hnědá, černá, červená) patří na svorku L vlevo, nulák (modrá) na svorku N vpravo, a ochranný vodič (žlutozelený) na středový kolík PE.
Otázka: Jak zapojit zásuvky za sebou?
Propojte vodiče sériově mezi zásuvkami, dodržujte barevné značení vodičů a zajišťujte pevné a bezpečné spoje ve svorkách zásuvek.
Otázka: Jak zapojit zásuvku se spínačem?
Spínaný vodič připojte ke svorce ovládané vypínačem, aby bylo možné bezpečně zapínat a vypínat připojený spotřebič.
Otázka: Jaký průřez vodiče je vhodný pro zásuvku?
Standardní průřez vodiče k zásuvce je 2,5 mm², což odpovídá běžné domácí zátěži a požadavkům bezpečnosti.
Otázka: Jaké jsou minimální vzdálenosti zásuvek od vody v kuchyni?
Zásuvky v kuchyni musí být minimálně 20 cm od okraje umyvadla nebo dřezu, aby se předešlo riziku zásahu vodou.
Otázka: Jak odizolovat vodiče před zapojením?
Odizolujte vodiče na délku 10-14 mm, ideálně 11 mm pro svorky typu WAGO, čímž zajistíte pevný a bezpečný kontakt.
Otázka: Jak provést kontrolu polarity a spojitosti zásuvky?
Použijte multimetr k ověření polarity a spojitosti vodičů po zapojení, což pomáhá předejít chybám a možnému přehřátí.
Otázka: Co dělat při starém nebo kombinovaném zapojení zásuvky?
Kombinace měděných a hliníkových vodičů vyžaduje odborné posouzení kvůli možným bezpečnostním rizikům a nesprávnému zapojení.
Otázka: Jaké chyby se nejčastěji dělají při zapojení zásuvky?
Časté chyby jsou nesprávné barevné značení vodičů, uvolněné spoje, nedostatečné utažení svorek a nesprávná délka odizolování vodičů.
Otázka: Mohu zapojit zásuvku bez nulového vodiče?
Zapojení bez nulového vodiče není standardní a vyžaduje speciální řešení, proto vždy doporučuji konzultaci s odborníkem.
Otázka: Jak často kontrolovat zásuvky v domácnosti?
Doporučuje se kontrola zásuvek minimálně jednou ročně, zaměřte se na pevnost spojů a správnou funkci ochrany.
Otázka: Jak správně zapojit zásuvku s dvěma vodiči?
Dva vodiče představují fázi a nulák; ochranný vodič musí být zajištěn jiným způsobem podle platných norem.
Otázka: Jak bezpečně zapojit prodlužovačku se zásuvkou?
Prodlužovačku zapojte podle barevného značení vodičů, nepřetěžujte ji a nikdy nespojujte více prodlužovaček za sebou.
Tip: V případě nejistoty ohledně zapojení elektrické zásuvky vždy konzultujte postup s kvalifikovaným elektrikářem, abyste zajistili maximální bezpečnost elektroinstalace.
