Fotovoltaické a sluneční elektrárny princip a využití prakticky

Fotovoltaické a sluneční elektrárny fungují na principu přeměny slunečního záření na elektrickou energii pomocí solárních panelů s vysokou účinností. Správné nastavení sklonu solárních panelů a jejich připojení k síti zásadně ovlivňuje výkon celé fotovoltaické elektrárny. Tento způsob výroby elektřiny patří mezi nejčistší a nejvíce využívané obnovitelné zdroje energie.

Princip fungování fotovoltaických elektráren a fotovoltaického jevu

Fotovoltaické elektrárny fungují na principu přímé přeměny slunečního záření na elektrickou energii prostřednictvím fotovoltaického jevu. Tento jev využívá fotovoltaický článek, který je tvořen P-N přechodem v polovodičovém materiálu, nejčastěji křemíku. Při dopadu světla na článek dochází k uvolnění elektronů a vytvoření elektrického napětí v rozmezí 0,5-0,6 V na jeden článek.

Fotovoltaický článek se skládá z monokrystalického nebo polykrystalického křemíku, přičemž monokrystalický křemík dosahuje vyšší účinnosti panelů (okolo 18-24 %) než polykrystalický křemík (15-20 %). Alternativně se používá i arsenid galia, který umožňuje zvýšit účinnost až nad 30 %, avšak za vyšší cenu. Účinnost solárních panelů přímo ovlivňuje jejich výkon a návratnost investice.

• Fotovoltaický jev přeměňuje světelnou energii na elektrickou díky P-N přechodu
• Křemík je klíčovým materiálem pro výrobu fotovoltaických článků
• Monokrystalický křemík nabízí lepší solární panely účinnost než polykrystalický
• Arsenid galia se využívá v pokročilých technologiích pro vyšší efektivitu

Vysvětlení principu fungování fotovoltaiky a slunečních elektráren

Princip přeměny slunečního záření na elektřinu ve fotovoltaice spočívá v absorpci fotonů, které uvolňují elektrony a vytvářejí elektrický proud. Správné nastavení sklonu solárních panelů a integrace bateriových systémů fotovoltaika umožňuje efektivní využití vyrobené energie a připojení fotovoltaické elektrárny k distribuční síti. Dotace na fotovoltaiku často podporují instalaci, čímž se zvyšuje dostupnost této technologie pro domácnosti i firmy.

Konstrukce a typy fotovoltaických a slunečních elektráren

Fotovoltaické a sluneční elektrárny se liší nejen v principu výroby energie, ale i v konstrukci a hlavních součástech. Fotovoltaické panely přeměňují sluneční záření přímo na elektrickou energii pomocí polovodičových materiálů, zatímco tepelné solární elektrárny využívají koncentrované sluneční teplo k výrobě páry pro pohon turbíny. V této sekci podrobně popíšeme konstrukci obou typů a vysvětlíme jejich zásadní rozdíly.

Jaké jsou hlavní konstrukční prvky fotovoltaických panelů?

Fotovoltaický panel sestává z několika vrstev, které zajišťují vysokou účinnost a odolnost vůči povětrnostním vlivům. Vrchní vrstvu tvoří tvrzené sklo o tloušťce 3-4 mm, které chrání panel před mechanickým poškozením a UV zářením. Pod ním je antireflexní vrstva s odrazivostí pod 10 %, což maximalizuje množství dopadajícího světla absorbovaného solárními články. Klíčovou komponentou je Ethylen-vinyl acetát (EVA) gel, který fixuje monokrystalické nebo polykrystalické křemíkové články a zajišťuje jejich vodotěsnost a mechanickou stabilitu. Zadní část panelu tvoří laminátová fólie, která chrání články před vlhkostí a zvyšuje pevnost. Celou konstrukci drží rám z hliníku nebo duralu, který je lehký a odolný vůči korozi. Tento materiálový základ umožňuje fotovoltaickým panelům dosahovat účinnosti 15-22 % a životnosti 25-30 let.

Jak fungují tepelné solární elektrárny?

Tepelné solární elektrárny využívají pole parabolických nebo plochých zrcadel, která koncentrují sluneční záření na absorbér obsahující pracovní médium, například syntetický olej nebo vodu. Toto médium se ohřívá na teploty přes 400 °C, v některých typech až na 1000 °C, čímž vzniká pára pod vysokým tlakem. Pára následně pohání turbínu spojenou s generátorem elektřiny. Zrcadla jsou pohyblivá a automaticky sledují slunce, aby maximalizovala koncentraci záření. Tepelné elektrárny umožňují skladování tepelné energie v zásobnících, což zajišťuje výrobu elektřiny i bez přímého slunečního svitu. Tento typ elektráren je vhodný především pro velké průmyslové provozy a oblasti s vysokou intenzitou slunečního záření, kde je potřeba stabilní a kontinuální dodávka energie.

Jaký je rozdíl mezi fotovoltaickými a solárními panely?

Fotovoltaické panely přeměňují sluneční záření přímo na elektrický proud díky fotovoltaickému jevu v polovodičových článcích, které generují napětí 0,5-0,6 V na článek. Solární (tepelný) panel naopak využívá sluneční energii k ohřevu média, které přenáší teplo k výrobě páry nebo teplé vody. Fotovoltaický panel je složen z vrstev tvrzeného skla, EVA gelu, antireflexní vrstvy a hliníkového rámu, zatímco solární panel je tepelný výměník s parabolickými zrcadly nebo kolektory. Volba technologie závisí na požadovaném využití – fotovoltaika je vhodná pro výrobu elektřiny v domácnostech a menších instalacích, zatímco tepelné solární elektrárny jsou určeny pro průmyslové aplikace s vyšší spotřebou a potřebou skladování tepla.

Typické konfigurace systémů zahrnují:

• Fotovoltaická elektrárna připojená k distribuční síti s bateriovými systémy pro akumulaci přebytečné energie
• Tepelná solární elektrárna využívající parabolická zrcadla pro výrobu páry a průmyslové využití
• Hybridní systémy kombinující fotovoltaiku a tepelné solární panely pro komplexní pokrytí energetických potřeb

Odborná rada: Při instalaci fotovoltaických panelů věnujte pozornost optimálnímu sklonu 25° – 45° a orientaci na jih, které minimalizují ztráty výroby pod 5 %. Zvažte také dostupnost státních dotací na fotovoltaiku a technické požadavky připojení k distribuční síti, které mohou ovlivnit návratnost investice.

Provozní parametry a účinnost solárních panelů

Účinnost solárních panelů, která určuje, kolik sluneční energie se přemění na elektřinu, se běžně pohybuje mezi 18-24 %. Tento parametr přímo ovlivňuje výkon panelu a tím i celkovou efektivitu fotovoltaické elektrárny. Optické ztráty způsobené odrazem a absorpcí světla dále snižují účinnost, proto je vhodné zvolit kvalitní povrchovou úpravu panelů. Teplota provozu výrazně ovlivňuje výkon – při vyšších teplotách nad 25 °C účinnost klesá přibližně o 0,4 % na každý stupeň navíc, což je důležité při instalaci v letních měsících.

Nominální napětí panelů se obvykle pohybuje kolem 30-40 V v závislosti na technologii a typu článků. Provozní teplotní rozsah panelů bývá od -40 °C do +85 °C, což umožňuje stabilní provoz i v českých klimatických podmínkách. Životnost panelů je zpravidla 25-30 let s garantovanou minimálně 89 % výkonu po 25 letech, což zajišťuje dlouhodobou návratnost investice.

Parametr	Hodnota	Poznámka
Účinnost solárních panelů	18-24 %	Závisí na typu technologie
Provozní teplota	-40 °C až +85 °C	Vliv na výkon zejména při vysokých teplotách
Životnost	25-30 let	Minimálně 89 % výkonu po 25 letech

Jaké technologie se používají ve fotovoltaických elektrárnách

Ve fotovoltaických elektrárnách dominují křemíkové monokrystalické a polykrystalické panely, které nabízejí nejlepší poměr účinnosti a ceny. Využití mají také tenkovrstvé technologie, které však vykazují nižší účinnost, ale lepší výkon při slabším osvětlení. Správné sklonění solárních panelů a efektivní bateriové systémy fotovoltaika významně zvyšují celkový výkon a optimalizují fotovoltaická elektrárna připojení k síti.

Systémy připojení a režimy provozu elektráren

Fotovoltaická elektrárna může fungovat v režimu on-grid, tedy připojená k distribuční síti, nebo off-grid, kdy pracuje samostatně bez připojení k síti. On-grid provoz umožňuje dodávat přebytečnou elektřinu zpět do sítě a využívat ji například v domácnosti, což je efektivní způsob, jak správně využívat fotovoltaické panely v domácnosti. Off-grid řešení s bateriovými systémy fotovoltaika se hodí tam, kde není dostupná distribuční síť.

Připojení fotovoltaické elektrárny k distribuční síti v ČR podléhá přísným legislativním požadavkům. Energetický regulační úřad dohlíží na celý proces, přičemž distribuce rozhodne o žádosti o připojení do 30 dnů a zašle návrh smlouvy o připojení. Celý proces od podání žádosti po samotné připojení trvá obvykle několik týdnů až měsíců.

1. Podání žádosti o připojení – vyplnění formuláře u příslušné distribuční společnosti
2. Vyčkání na rozhodnutí – distributor posoudí technické podmínky a odešle návrh smlouvy
3. Podepsání smlouvy o připojení – právní rámec pro provoz fotovoltaické elektrárny
4. Instalace a uvedení do provozu – dle návodu na instalaci a provoz sluneční elektrárny
5. Připojení k síti a uvedení do provozu – zahájení výroby elektřiny v on-grid režimu

Tip: Správný sklon solárních panelů a využití bateriových systémů zásadně ovlivní solární panely účinnost a celkovou návratnost investice.

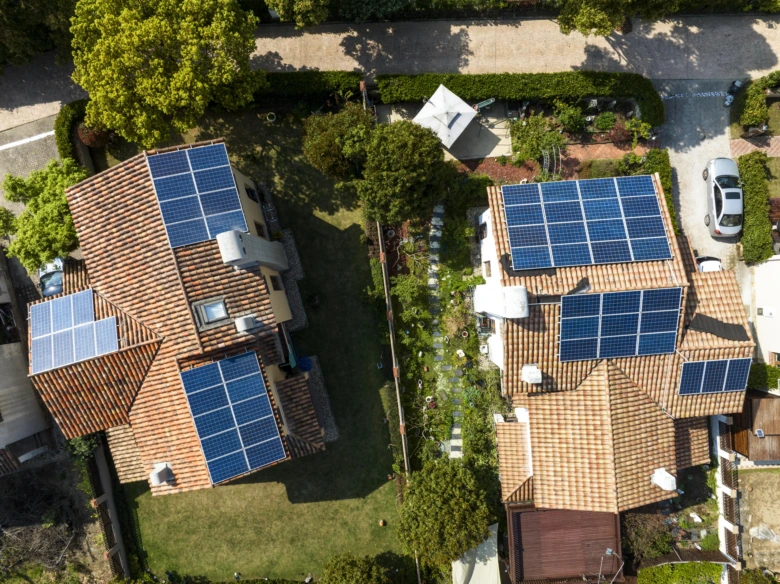

Orientace, sklon a umístění fotovoltaických panelů

Optimální sklon solárních panelů v České republice je přibližně 35°, což umožňuje maximální efektivitu výroby elektřiny po celý rok. Orientace panelů přímo na jih zajišťuje nejlepší využití slunečního záření a tím i vyšší solární panely účinnost. Odchylka orientace o 20° od jihu může snížit výrobu elektřiny o 5 až 20 %, což výrazně ovlivňuje návratnost investice do fotovoltaické elektrárny.

Počasí rovněž hraje roli ve výkonu panelů – zatažená obloha nebo sníh na panelech snižují jejich schopnost přeměny světla na elektřinu. Proto je důležité zajistit správný sklon panelů, který umožní i samovolné sklouznutí sněhu.

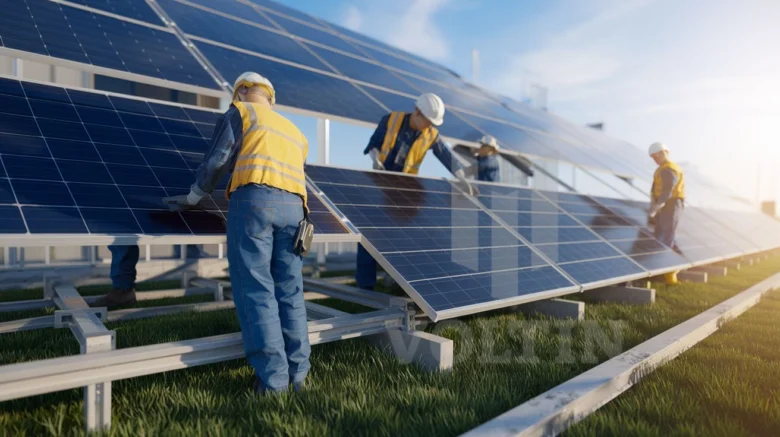

Nejčastější chyby při instalaci fotovoltaických systémů

• Nesprávný sklon panelů mimo optimálních 30-40°, což vede ke ztrátám výkonu
• Orientace panelů mimo jižní směr bez kompenzace jiných faktorů
• Nepřihlížení k stínění a vlivu počasí na efektivitu panelů

Tip: Pro správné využívání fotovoltaických panelů v domácnosti doporučuji spolupracovat s odborníky na fotovoltaiku princip a připojení, aby bylo dosaženo co nejvyšší účinnosti a využití dotací na fotovoltaiku. Bateriové systémy fotovoltaika lze pak využít pro optimalizaci spotřeby vlastní vyrobené elektřiny.

Skladování energie a řízení výroby elektřiny

Hybridní fotovoltaické systémy kombinují výrobu elektřiny ze solárních panelů s bateriovými systémy, které akumulují přebytečnou energii vyrobenou během dne. Optimální poměr instalovaného výkonu panelů (kWp) k kapacitě baterií (kWh) se doporučuje v rozmezí 1:1 až 1:2. Tento poměr zajišťuje vyvážený provoz, kdy baterie efektivně ukládají energii pro noční provoz nebo období nízkého slunečního záření, čímž se minimalizují ztráty a zvyšuje soběstačnost domácnosti.

Řízení nabíjení a vybíjení baterií provádějí inteligentní regulátory, které sledují stav nabití (SoC) a hlídají maximální hloubku vybíjení (DoD). Tím se prodlužuje životnost baterií a zvyšuje se účinnost celého systému. Moderní hybridní střídače navíc integrují měřící moduly, například proudové transformátory, které umožňují přesné řízení toku energie mezi panely, bateriemi a spotřebiči. Regulátory ohřevu vody, jako jsou AZ ROUTER, WATTrouter nebo Solar iBoost, využívají SSR relé pro plynulé nastavení výkonu ohřevu na základě aktuální přebytkové výroby, což optimalizuje využití energie a snižuje odběr z distribuční sítě.

Pro efektivní správu spotřeby a výroby se často využívají chytré měřiče, například innoměr, které umožňují sledování dat v reálném čase přes webové rozhraní nebo mobilní aplikace. Tyto systémy podporují dynamickou optimalizaci výroby a spotřeby, což přispívá ke stabilitě provozu a maximálnímu využití vlastní vyrobené elektřiny.

Parametr	Doporučená hodnota	Význam
Poměr výkonu panelů/kapacity	1:1 až 1:2	Vyvážený provoz a efektivní skladování
Řízení nabíjení	Inteligentní regulátory (SoC, DoD)	Prodlužuje životnost baterií a zvyšuje účinnost
Regulátory ohřevu vody	SSR relé s měřícími moduly	Optimalizace využití přebytkové energie
Monitoring a optimalizace	Chytré měřiče (innoměr)	Přesné řízení výroby a spotřeby

Tip: Častou chybou je poddimenzování bateriového systému, což způsobuje časté hluboké vybíjení a výrazné zkrácení životnosti baterií. Hybridní fotovoltaický systém je vhodný především pro domácnosti s vyšší spotřebou elektřiny a zájmem o energetickou nezávislost. Naopak méně vhodný je pro objekty s nízkou spotřebou a omezeným rozpočtem, kde návratnost investice může být prodloužena.

Odborná rada: Pro správnou funkci hybridního systému doporučuji instalovat regulátory ohřevu vody, které dokážou přebytkovou elektřinu efektivně využít k ohřevu, čímž se snižuje potřeba odběru z veřejné sítě a zvyšuje celková energetická efektivita domácnosti.

Ekonomika provozu a státní podpora fotovoltaiky v ČR

Investice do fotovoltaických elektráren (FVE) s výkonem do 50 kWp se zpravidla vrátí za 7 až 8 let. Dotace Nová zelená úsporám výrazně zkracuje návratnost investice, a to až o 205 000 Kč, což představuje významnou finanční podporu pro domácnosti i firmy. Pro tyto menší instalace není potřeba získávat licenci od Energetického regulačního úřadu, což výrazně zjednodušuje proces připojení.

Na druhé straně je nutné počítat s poplatky za připojení a pravidelnými platbami za služby spojené s distribucí elektřiny. Tyto poplatky jsou stanovovány provozovateli sítí a jejich výše závisí na konkrétním výkonu a lokalitě instalace.

Proč zvolit fotovoltaickou elektrárnu a jaké má přínosy

• Dotace na fotovoltaiku snižují počáteční náklady a zvyšují ekonomickou efektivitu.
• Fotovoltaika princip přeměny slunečního záření na elektřinu umožňuje využití obnovitelné energie s minimálními provozními náklady.
• Správný sklon solárních panelů zvyšuje jejich účinnost a tím i celkový energetický výnos.
• Bateriové systémy fotovoltaika umožňují akumulaci vyrobené energie pro využití mimo dobu slunečního svitu.

Podrobnější informace o legislativních požadavcích a procesech připojení FVE pomáhají investorům orientovat se v administrativních náležitostech a plánovat ekonomiku provozu efektivněji.

Ekologické dopady a recyklace fotovoltaických panelů

Fotovoltaické panely jsou tvořeny z více než 90 % materiály s vysokou mírou recyklovatelnosti, především tvrzeným sklem a hliníkovým rámem. Sklo plní funkci ochranné vrstvy s antireflexní úpravou, zatímco hliníkový rám zajišťuje mechanickou stabilitu a usnadňuje montážní proces. Oba tyto materiály lze recyklovat téměř neomezeně, což výrazně snižuje environmentální dopady spojené s výrobou nových komponent a přispívá k udržitelnosti fotovoltaických systémů.

Výroba fotovoltaických panelů však vyžaduje energeticky náročné procesy, zejména při výrobě vysoce čistého křemíku s čistotou 97-99 %, a využívá suroviny, jejichž těžba má významný dopad na životní prostředí. Z tohoto důvodu je recyklace panelů nezbytná pro minimalizaci ekologické zátěže a prodloužení životního cyklu materiálů. Celková bilance ekologických přínosů a rizik solárních elektráren závisí na efektivním řízení životního cyklu od výroby přes provoz až po likvidaci.

Příklady využití fotovoltaických a slunečních elektráren v praxi

• Provoz domácích systémů s bateriovými systémy fotovoltaika zvyšuje energetickou nezávislost a umožňuje využití elektřiny i mimo dobu slunečního svitu
• Využití optimálního sklonu solárních panelů kolem 35° maximalizuje účinnost panelů a zvyšuje roční výrobu elektřiny až o 5 %
• Fotovoltaická elektrárna připojení do distribuční sítě umožňuje efektivní sdílení vyrobené elektřiny a využití virtuálních baterií pro vyrovnání spotřeby
• Dotace na fotovoltaiku, například z programu Nová zelená úsporám, mohou pokrýt až 205 000 Kč a výrazně zkrátit návratnost investice

Tip: Častou chybou je opomenutí plánování recyklace starých panelů, což vede k nárůstu environmentální zátěže a zbytečnému odpadu. Pro koho se to hodí vs pro koho ne – fotovoltaika je vhodná pro uživatele, kteří chtějí aktivně snižovat uhlíkovou stopu a jsou schopni zajistit ekologickou likvidaci panelů; naopak není ideální pro velké instalace bez jasného plánu recyklace a správy životního cyklu zařízení.

Pokročilé metody optimalizace výroby elektřiny a monitoring

Moderní fotovoltaické elektrárny již nezávisí pouze na správném sklonu solárních panelů nebo kvalitě bateriových systémů fotovoltaika. Klíčovou roli hrají chytré technologie, které umožňují efektivní řízení výroby a spotřeby elektřiny v reálném čase. Innoměr, inteligentní měřič s proudovými transformátory, podporuje optimalizaci výroby a spotřeby díky detailnímu monitoringu. Regulátory ohřevu vody využívají právě tyto transformátory k řízení odběru energie, čímž šetří náklady a zvyšují využití vyrobené elektřiny.

Umělá inteligence se integruje do prediktivních modelů počasí, které přesně odhadují množství slunečního záření a umožňují tak plánovat provoz fotovoltaické elektrárny připojení k síti s maximální efektivitou. Tento pokročilý monitoring a řízení pomáhá zvýšit účinnost solárních panelů a celkový výkon systému.

• Innoměr sleduje výrobu a spotřebu v reálném čase
• Regulátory ohřevu vody optimalizují využití energie pomocí proudových transformátorů
• Umělá inteligence zdokonaluje prediktivní modely počasí pro přesné plánování výroby
• Pokročilé metody optimalizace výroby elektřiny a monitoring zvyšují spolehlivost a efektivitu fotovoltaických systémů

Příklady využití fotovoltaických a slunečních elektráren v praxi

Díky těmto inovacím je možné dosahovat vyšší solární panely účinnost a lépe využívat dotace na fotovoltaiku, což činí instalaci i provoz výhodnějšími pro domácnosti i firmy.

Časté dotazy (FAQ)

Jak fungují fotovoltaické elektrárny a jaký je jejich princip?

Fotovoltaická elektrárna přeměňuje sluneční záření na elektřinu pomocí fotovoltaického jevu v křemíkových článcích. Každý článek generuje napětí 0,5-0,6 V, které se spojují do panelů s celkovým výkonem podle instalované kapacity.

Jaký je rozdíl mezi fotovoltaickými a tepelnými solárními elektrárnami?

Fotovoltaika přímo vyrábí elektřinu ze světla, zatímco tepelná elektrárna ohřívá médium na páru, která pohání turbínu. Tepelné elektrárny využívají koncentrační zrcadla a dosahují vysokých teplot přes 400 °C.

Jaká je průměrná účinnost solárních panelů?

Solární panely dosahují účinnosti mezi 18-24 % v závislosti na typu a provozních podmínkách, což ovlivňuje celkovou výrobu elektřiny.

Jaký je optimální sklon solárních panelů v ČR?

Optimální sklon panelů je zhruba 35°, což maximalizuje celoroční produkci elektřiny při využití dostupného slunečního záření.

Jak probíhá připojení fotovoltaické elektrárny do distribuční sítě?

Žádost o připojení vyřizuje distributorská společnost do 30 dnů a následně zasílá smlouvu, kterou je nutné podepsat do dalších 30 dnů.

Jaké jsou doporučené poměry výkonu panelů k bateriím?

V hybridních systémech se doporučuje poměr 1:1 až 1:2 mezi výkonem solárních panelů a kapacitou baterií pro efektivní využití energie.

Jaké materiály tvoří fotovoltaické panely?

Panely sestávají z tvrzeného skla, antireflexní vrstvy, EVA gelu, laminátu a hliníkového rámu, což zajišťuje odolnost a dlouhou životnost.

Jaké dotace na fotovoltaiku lze v ČR získat?

Program Nová zelená úsporám nabízí dotace až 205 000 Kč, což zkracuje návratnost investice na 7-8 let.

Jak se recyklují fotovoltaické panely?

Více než 90 % materiálů, zejména sklo a hliník, lze recyklovat v rámci životního cyklu panelů, což snižuje ekologickou zátěž.

Jak ovlivňuje počasí výkon solárních panelů?

Při polojasnu klesá výkon na cca 35 %, při zatažené obloze na cca 10 % jmenovitého výkonu, proto je třeba plánovat instalaci s rezervou.

Co znamenají režimy on-grid a off-grid?

On-grid systémy jsou připojené k elektrické síti, off-grid pracují nezávisle s vlastními bateriemi, vhodné pro odlehlé lokality.

Jaké moderní technologie pomáhají řídit výrobu elektřiny?

Používají se chytré měřiče, regulátory ohřevu vody a AI predikce počasí pro optimalizaci výroby i spotřeby energie.

Jaký je provozní teplotní rozsah panelů?

Fotovoltaické panely pracují spolehlivě od -40 °C do +85 °C, což umožňuje jejich nasazení i v náročných klimatických podmínkách.

Kolik plochy vyžaduje instalace 1 kWp?

Pro instalaci 1 kWp výkonu je potřeba přibližně 4,6 m² panelů, což pomáhá plánovat dostupné místo.

Jaké jsou hlavní výhody a nevýhody slunečních elektráren?

Výhodou je ekologická výroba a nízké provozní náklady, nevýhodou závislost na počasí a vyšší počáteční investice.

Co je koncentrační solární elektrárna?

Tento typ elektrárny soustřeďuje sluneční světlo zrcadly na malou plochu pro výrobu tepelné energie, která následně pohání elektrickou turbínu.

Jaká je cena instalace elektrárny s bateriovým systémem?

Cena se pohybuje mezi 50 000 a 100 000 Kč za 1 kWp včetně baterií, závisí na velikosti a typu baterie, což ovlivňuje celkovou investici.

Pro koho se fotovoltaika hodí a pro koho ne?

Fotovoltaika je ideální pro domácnosti s dostatečnou střechou a spotřebou elektřiny během dne; méně vhodná je pro objekty s omezeným prostorem nebo nepravidelnou spotřebou.

Na co si dát pozor při instalaci fotovoltaiky?

Častou chybou je nesprávný sklon panelů nebo nevhodné umístění, které snižuje účinnost a zvyšuje návratnost investice.
