Správně navržený drenážní systém je klíčový pro efektivní odvodnění pozemku a ochranu staveb před vlhkostí. Kombinace drenážní trubky, geotextilie a štěrkového lože zajistí dlouhodobou funkčnost a minimalizuje riziko poškození. V následujících řádcích se zaměříme na praktické postupy a materiály, které vám pomohou vyřešit problémy s přebytečnou vodou.
📊 Klíčová fakta
- Drenážní trubky mají běžné průměry DN 80, 100 a pro větší plochy DN 150 až 200.
- Doporučený spád drenážních potrubí je 2-3 %, minimálně 0,5 % pro správný odtok vody.
- Netkané geotextilie s gramáží nad 200 g/m² zabraňují zanášení drenážního systému.
- Hloubka uložení drenáže se pohybuje od 100 do 150 cm v závislosti na typu půdy.
- Cena materiálu drenáže je orientačně 50-150 Kč za metr včetně trubek a geotextilie.
Co je drenážní systém a jaké jsou jeho stavební a zahradní typy
Drenážní systém je technické řešení sloužící k odvodnění pozemků a staveb, které zabraňuje hromadění vody a chrání tak konstrukce i půdu. Stavební drenáž se zaměřuje na ochranu základů domu před vlhkostí a zajišťuje stabilitu konstrukce. Naopak zahradní drenáž reguluje vlhkost půdy, čímž podporuje zdravý růst rostlin a zabraňuje přemokření. Základní součástí obou systémů jsou drenážní trubky – nejčastěji perforované hadice o průměru 80 až 200 mm – uložené do štěrkového lože a oddělené geotextilií drenáž, která zabraňuje zanášení.
Jak navrhnout efektivní stavební drenážní systém
Navrhování stavební drenáže začíná analýzou spádu a směru odvodnění, které umožní správnou instalaci drenážní trubky. Instalace drenáže vyžaduje dodržení správného spádu minimálně 1 %, aby voda mohla odtékat přirozeně do revizní šachty nebo jiného sběrného místa.
Tipy na instalaci drenážní geotextilie pod zahradní drenáž
Geotextilie pod drenážní trubkou zabraňuje pronikání půdních částic do štěrkového lože, čímž prodlužuje životnost celého systému. Při instalaci je třeba geotextilii pečlivě rozprostřít a překrýt tak, aby byla drenáž trvale chráněná před zanášením.
Jak správně navrhnout drenážní systém: spád, hloubka a materiály
Pro efektivní odvodnění pozemku je nezbytné správně navrhnout spád, hloubku uložení a zvolit vhodné materiály drenážního systému. Každý z těchto parametrů ovlivňuje funkčnost a životnost celé instalace drenáže.
Jaký je optimální spád a hloubka pro drenážní systém?
Spád drenážního systému přímo ovlivňuje efektivitu odtoku vody z drenážní trubky. Minimální spád by měl být alespoň 0,5 %, což znamená pokles 0,5 cm na každý metr délky potrubí. Pro spolehlivý a rychlý odtok však doporučuji spád 2-3 %. Hloubka uložení drenážních trubek závisí na typu půdy a místních podmínkách, obvykle se pohybuje mezi 100 a 150 cm. V jílovitých půdách je vhodnější větší hloubka kvůli lepší ochraně proti zamrzání a tlakům zeminy, zatímco v písčitých půdách může stačit menší hloubka. Správný spád a hloubka zabraňují zpětnému zatékání a zajišťují dlouhodobou funkčnost systému.
Jaké materiály jsou nejvhodnější pro drenážní trubky a filtrační vrstvy?
Nejčastěji používané materiály drenážních trubek jsou PVC, PE a PP. Tyto plasty jsou odolné vůči chemickému ovlivnění, mechanickému poškození i UV záření. Perforovaná drenážní hadice s průměrem 100 mm poskytuje optimální průtok a je standardem pro zahradní i stavební drenáž. Nad trubky se klade geotextilie s gramáží nad 200 g/m², která zabraňuje zanášení potrubí jemnými částicemi půdy. Štěrkové lože o frakci 16-32 mm zajišťuje správný průtok vody a stabilizuje drenážní systém. Tato kombinace materiálů prodlužuje životnost drenáže a minimalizuje riziko ucpání.
| Materiál | Vlastnosti | Doporučené použití |
|---|---|---|
| PVC trubky | Vysoká odolnost, lehkost | Zahradní a stavební drenáž |
| PE a PP trubky | Flexibilní, chemicky odolné | Náročnější podmínky |
| Geotextilie 200 g/m² | Filtrace, ochrana proti zanášení | Pod drenážní trubky |
| Štěrk 16-32 mm | Zajišťuje průtok a stabilitu | Štěrkové lože drenáže |

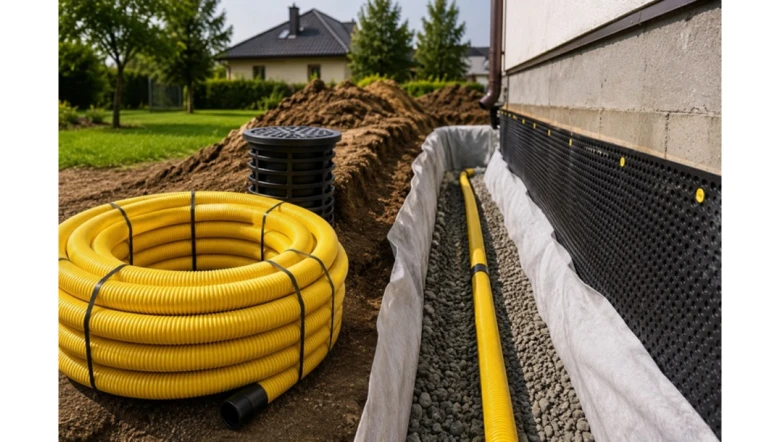

Postup instalace drenáže krok za krokem včetně použitých materiálů
Instalace drenážního systému kolem domu vyžaduje přesný postup, aby bylo odvodnění pozemku efektivní a trvanlivé. Následující návod na realizaci drenáže kolem domu krok za krokem vám pomůže správně provést jednotlivé fáze.
Příprava výkopu
Výkop drenáže musí mít spád drenáže minimálně 0,5 %, ideálně až 1 %, aby voda mohla bez problémů odtékat. Hloubka výkopu závisí na typu půdy a doporučuje se okolo 100-150 cm. Šířka výkopu by měla být dostatečná pro uložení štěrkového lože a perforované drenážní hadice.

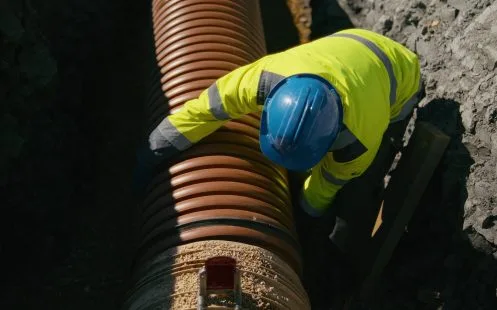

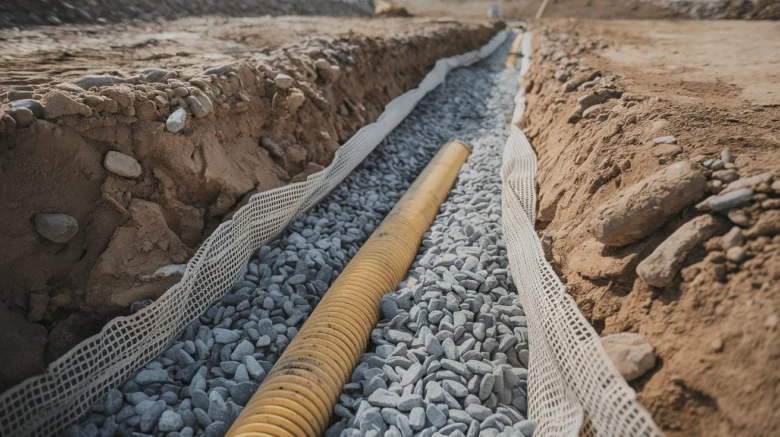

Uložení štěrkového lože a trubek
Štěrkové lože frakce 16-32 mm se zhutní dnem výkopu a poskytuje stabilní podklad pro perforovanou trubku. Drenážní trubka z PVC nebo PE musí být obalena geotextilií drenáž s gramáží alespoň 200 g/m², což zabraňuje zanášení štěrku zeminou. Tímto způsobem se zvyšuje životnost drenážního systému.
Zasypání a zakončení drenáže
Drenážní systém se zasype štěrkem nebo zeminou podle potřeby, přičemž štěrk zajišťuje lepší průtok vody. Zakončení drenáže tvoří revizní šachta DN 300 nebo drenážní výtok s klapkou, které umožňují kontrolu a odvádění vody z drenážních trubek. Správná instalace drenáže chrání stavbu před vlhkostí a přebytečnou vodou.
- Výkop drenáže – vytvořit správný spád 0,5-1 % a hloubku 100-150 cm
- Štěrkové lože – upravit a zhutnit frakci 16-32 mm
- Uložení perforované trubky – obalit drenážní hadici geotextilií 200 g/m²
- Zasypání drenáže – použít štěrk nebo zeminu podle typu terénu
- Zakončení – instalovat revizní šachtu DN 300 nebo drenážní výtok s klapkou
Tip: Častá chyba při instalaci drenáže je nedodržení správného spádu, což způsobuje hromadění vody a omezuje účinnost odvodnění. Tento návod na realizaci drenáže kolem domu krok za krokem pomůže vyhnout se těmto problémům.
Jak funguje geotextilie a štěrk v drenážních systémech
Geotextilie v drenážních systémech plní klíčovou filtrační funkci, která zabraňuje zanášení perforované drenážní hadice a drenážní trubky jemnými částicemi půdy. Použití netkané geotextilie s gramáží nad 200 g/m² zajistí, že štěrk zůstane čistý a umožní dlouhodobě plynulý průtok vody. Štěrkové lože s frakcí 16-32 mm tvoří stabilní podklad pro drenážní systém a zároveň zajišťuje efektivní odvodnění pozemku díky své propustnosti.
Jak funguje drenážní geotextilie v zahradních systémech? Geotextilie zabraňuje mísení půdy a štěrku, čímž zvyšuje životnost instalace drenáže a minimalizuje riziko ucpání perforované drenážní hadice. Štěrkové lože navíc rozkládá tlak půdy kolem trubek a podporuje správný spád drenáže, což je nezbytné pro efektivní odvádění vody.
Výhody použití drenážních trubek 100 mm v drenážním systému:
- Ideální velikost pro rychlý odtok vody z drenážního systému
- Snadnější instalace v kombinaci se štěrkovým ložem a geotextilií
- Vhodné pro odvodnění pozemků s vyššími nároky na kapacitu odtoku
Tip: Při instalaci drenáže se vyvarujte přímého kontaktu perforované drenážní hadice s jílovitou nebo prašnou půdou bez geotextilní vrstvy, což často vede k rychlému zanesení systému.
Kam odvádět vodu z drenáže: možnosti zakončení a odtokové body
Kam odvést vodu z drenáže?
Vodu z drenážního systému je třeba odvádět do bezpečných a funkčních zakončení, která splňují stavební normy a chrání pozemek před přemokřením. Mezi nejčastější způsoby patří:
- Retenční nádrže s kapacitou od několika stovek do tisíců litrů, které umožňují zpětné využití vody například pro závlahu a zároveň regulují odtok do kanalizace.
- Kanalizační systém, pokud to umožňují místní předpisy a hygienické normy; připojení vyžaduje povolení a musí být navrženo tak, aby nedocházelo k přetížení kanalizace.
- Vsakovací objekty, jako jsou plastové moduly nebo štěrkové vsakovací jámy, které zajistí postupné vsakování vody zpět do podloží a minimalizují odtok na povrch.
- Zahradní jezírka s přepadem, které slouží jako estetický prvek a zároveň akumulují přebytečnou vodu; přepad musí být dimenzován pro bezpečný odtok při větších srážkách.

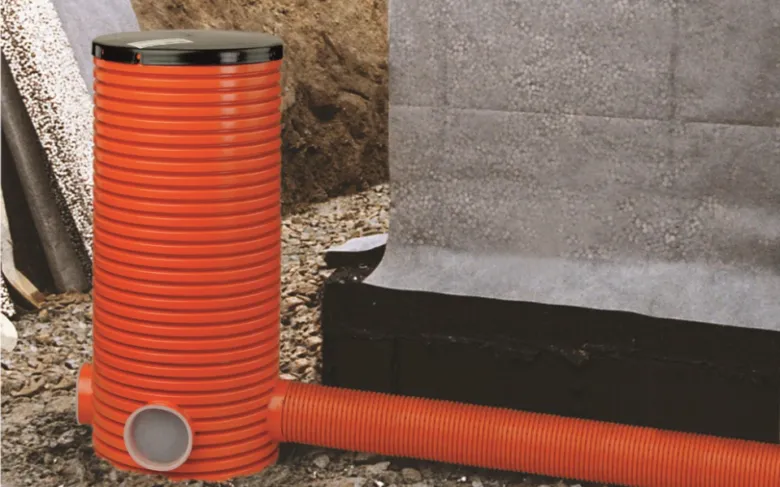

Zakončení drenážního systému tvoří revizní šachty s minimálním průměrem DN 300, které umožňují pravidelnou kontrolu a čištění potrubí. Drenážní výtoky jsou často vybaveny zpětnou klapkou proti vniknutí hlodavců a nečistot, což prodlužuje životnost systému.
Kam se odvádí voda z drenážních trubek?
Voda z perforovaných drenážních trubek (nejčastěji DN 80 nebo DN 100) směřuje do těchto zakončovacích prvků:
- Kanalizace, pokud je povolena, přičemž je nutné zajistit dostatečný spád potrubí minimálně 0,5 % pro plynulý odtok.
- Vsakovací objekty, které umožňují přirozené vsakování vody do podloží; tyto objekty musí být navrženy s ohledem na místní hydrogeologii a kapacitu půdy.
- Zahradní jezírka, kde je voda akumulována a postupně využívána nebo odvedena přepadem do dalšího systému.
Pro správnou funkci drenáže je nezbytné uložení drenážních trubek do štěrkového lože frakce 16-32 mm, které je obaleno geotextilií s gramáží minimálně 200 g/m². Geotextilie zabraňuje zanášení trubek jemnými částicemi půdy. Doporučený spád drenáže je 2-3 %, což zajišťuje optimální průtok a minimalizuje riziko ucpání.
Tip: Častou chybou při zakončení drenáže je nedostatečné zabezpečení výtoku proti vniknutí hlodavců, což může vést k poškození systému. Proto doporučuji vždy použít drenážní výtok s klapkou nebo sítkem.
Pro koho se to hodí: Retenční nádrže a vsakovací objekty jsou ideální pro pozemky s dostatečnou plochou a vhodnou půdou, kde lze vodu efektivně zadržet nebo vsakovat. Pro koho NE: Naopak v lokalitách s vysokou hladinou spodní vody nebo v zónách s omezeným povolením kanalizace je nutné řešit odvod vody individuálně s odborníkem a případně volit jiné způsoby odvodu.
Jaká je orientační cena drenážních systémů a co ovlivňuje náklady
Cena drenážního systému se pohybuje mezi 50 až 150 Kč za metr drenážní trubky včetně základních materiálů, jako je perforovaná drenážní hadice, geotextilie drenáž a štěrkové lože. Celkové náklady instalace drenáže závisí především na délce trasy, hloubce výkopu a typu půdy, která ovlivňuje náročnost výkopu a případný odvoz výkopku.
Ceny za instalaci zahradní drenáže se obvykle pohybují kolem 300 až 600 Kč na metr čtvereční, přičemž přesný náklad určuje i složitost odvodnění pozemku a potřeba dalších konstrukčních prvků.
| Faktor ovlivňující cenu | Popis | Dopad na cenu |
|---|---|---|
| Délka trasy | Delší trasa znamená více materiálu i práce | Zvýšení ceny úměrné délce |
| Hloubka výkopu | Větší hloubka náročnější na práci a bezpečnost | Výrazný nárůst nákladů |
| Typ půdy | Těžké jílovité půdy komplikují výkop i drenáž | Vyšší cena kvůli náročnosti |
| Potřeba odvozu výkopku | Nutnost odvozu zvyšuje celkové náklady | Další finanční položka |
Kolik stojí instalace zahradní drenáže na metr čtvereční
Při plánování instalace drenáže doporučuji zvážit i tipy na instalaci drenážní geotextilie pod zahradní drenáž, protože správné založení drenáže na zahradě prodlouží její životnost a zlepší efektivitu odvodnění pozemku. Náklad na metr běžné stavební drenáže se tak může lišit podle konkrétního řešení a místních podmínek.
Údržba a čištění drenážních systémů: prevence zanášení a prodloužení životnosti
Údržba drenážních systémů je nezbytná pro zachování jejich funkčnosti a prodloužení životnosti. Doporučuje se provádět kontrolu revizních šachet minimálně jednou ročně a po silných deštích, aby bylo možné včas identifikovat zanášení perforovaných drenážních trubek nebo hadic. Čištění zahrnuje odstranění usazenin z drenážního štěrkového lože o frakci 16-32 mm a kontrolu integrity geotextilie s minimální gramáží 200 g/m², která zabraňuje vnikání jemných částic do systému a tím předchází ucpávání.
Jak navrhnout efektivní stavební drenážní systém
Při instalaci je klíčové zajistit spád dna drenážního potrubí minimálně 0,5 %, ideálně 2-3 %, pro plynulý odtok vody. Kvalitní netkaná geotextilie s gramáží nad 200 g/m² výrazně prodlužuje životnost drenáže tím, že filtruje jemné částice a zabraňuje zanášení štěrkového lože a perforovaných trubek. Zanášení vede ke snížení průtočnosti a může způsobit zvýšený hydrostatický tlak na konstrukci, což ohrožuje stabilitu odvodnění pozemku.
- Kontrolujte revizní šachty DN 300 alespoň jednou ročně a po silných deštích
- Odstraňujte mechanicky usazeniny ze štěrkového lože a z perforovaných drenážních trubek DN 80-100
- Kontrolujte a případně opravujte nebo doplňujte geotextilii s gramáží min. 200 g/m² při jejím poškození
- Sledujte průtok vody a včas řešte stagnaci nebo zpomalený odtok
Tip: Častou chybou je zanedbání údržby geotextilie, což vede k rychlému zanášení perforované drenážní hadice a následné ztrátě funkčnosti celého systému.
Tento postup údržby je vhodný pro všechny běžné typy drenážních systémů, včetně zahradních i stavebních. U velmi jílovitých půd je však nutné počítat s častější kontrolou a případným doplňováním štěrkového lože, protože vysoký obsah jemných částic zvyšuje riziko ucpání drenáže.
Legislativa a normy pro drenážní systémy v ČR
Legislativa v ČR jasně stanovuje pravidla pro návrh a instalaci drenážních systémů za účelem ochrany staveb před podzemní vodou. Směrnice ČHIS 06 je základním dokumentem, který upravuje technické požadavky na drenážní systémy včetně použití drenážních trubek, geotextilie drenáž a štěrkového lože. Podle stavebního zákona je nutné zajistit odvodnění pozemku a provést hydrogeologický průzkum před zahájením prací, aby se předešlo poškození staveb vlivem vody.
Kdy je nutné řešit drenážní systém při stavbě domu? Situace nastává vždy při zvýšené hladině podzemní vody nebo na místech s nedostatečným přirozeným odtokem. Správná instalace drenáže včetně perforované drenážní hadice a revizní šachty výrazně zlepší ochranu objektu.
Tip: Při výběru drenážní hadice se doporučuje zvolit průměr 100 mm, což zajišťuje dostatečný průtok vody a dlouhodobou funkčnost drenážního systému.
Časté dotazy
Kam se nejčastěji odvádí voda z drenážních trubek?
Voda se odvádí do retenčních nádrží, kanalizace (pokud je povoleno), vsakovacích objektů nebo zahradních jezírek s přepadem.
Jaký je doporučený spád pro drenážní potrubí?
Doporučený spád je 2-3 %, minimálně však 0,5 %, aby byl zajištěn plynulý odtok vody.
Jaká je běžná hloubka uložení drenážních trubek?
Hloubka uložení se pohybuje od 100 cm u lehkých půd do 150 cm u těžkých půd.
Kolik stojí materiál na metr drenážního systému?
Cena materiálu se pohybuje mezi 50 až 150 Kč za metr podle typu trubek a geotextilie.
Jak často je potřeba kontrolovat drenážní systém?
Revizní šachty a průchodnost drenáže se doporučuje kontrolovat minimálně jednou ročně a po silných deštích.
Proč je důležitá geotextilie v drenážních systémech?
Geotextilie s gramáží nad 200 g/m² zabraňuje zanášení drenážních trubek jemnými částicemi půdy.
Jaký štěrk se používá v drenážních systémech?
Používá se štěrk frakce 16-32 mm, který zajišťuje správný odtok vody a stabilitu drenážního lože.
Je možné napojit drenážní systém do kanalizace?
Ano, pokud to místní legislativa dovoluje, drenáž může být napojena do kanalizační sítě.
Jaké materiály drenážních trubek jsou nejčastější?
Nejčastěji se používají trubky z PVC, polyetylénu (PE) a polypropylénu (PP).
Jaké chyby se nejčastěji dělají při instalaci drenáže?
Častou chybou je nedostatečný spád potrubí, nevhodné ložení trubek bez geotextilie a zanedbání údržby systému.
Kdy je ideální čas na instalaci drenážního systému kolem domu?
Nejvhodnější období je na jaře nebo na podzim, kdy je půda dostatečně vlhká a práce nejsou omezeny extrémními teplotami.
Jaký je správný postup při instalaci drenážní geotextilie pod drenážní trubky?
Geotextilie se rozprostře na dno výkopu a po vložení trubek se přehne přes štěrk, aby zabránila pronikání půdy a ucpání systému.
Jak vybrat správnou drenážní hadici pro zahradní drenáž?
Drenážní hadice by měla mít průměr minimálně 50 mm a být perforovaná, aby umožnila efektivní odvod vody z půdy.
Jak navrhnout efektivní spád drenážního systému?
Optimální spád je 1-2 % (tedy 1-2 cm na metr délky), což zajistí plynulý odtok vody bez rizika stagnace.
Jaké jsou rozdíly mezi stavební a zahradní drenáží?
Stavební drenáž je navržena pro odvod vody z podloží budov a má větší výkon, zatímco zahradní drenáž řeší povrchovou i podpovrchovou vlhkost půdy.
Jaká je doporučená hloubka výkopu pro drenážní systém kolem domu?
Hloubka by měla být minimálně 60 cm pod úrovní terénu, aby se zabránilo zamrznutí a zajistil se správný odtok vody.
Jaké jsou nejčastější chyby při instalaci drenážní geotextilie?
Mezi chyby patří nedostatečné překrytí geotextilie, její poškození během instalace a použití nevhodného typu materiálu.
Jaká je orientační cena instalace drenážního systému na metr čtvereční?
Cena se pohybuje mezi 300 až 700 Kč za metr čtvereční v závislosti na použitém materiálu a složitosti terénu.
