Chemické kotvy do betonu představují spolehlivé řešení pro pevné a trvanlivé kotvení v konstrukcích s vysokými nároky na zatížení. Vinylesterová chemická kotva nabízí vysokou odolnost vůči chemickým vlivům i mechanickému namáhání. Následující návod vysvětlí správný postup instalace a klíčové vlastnosti těchto kotevních systémů, včetně značky Fischer.
Klíčové závěry
- Chemické kotvy se skládají z živice a tvrdidla, které se mísí při aplikaci ve statickém směšovači.
- Existují tři hlavní typy pryskyřic: polyesterové, vinylesterové a epoxidové, lišící se pevností a odolností.
- Doba vytvrzení chemických kotev se pohybuje od 20 minut do 24 hodin v závislosti na typu a teplotě.
- Nosnost kotvy M10 v betonu C20/25 je přibližně 500-700 kg při vrtáku 12 mm a hloubce 90-100 mm.
- Vinylesterové kotvy mají životnost až 50 let a odolávají mrazu až do −20 °C.
Chemické kotvy do betonu: základní charakteristika a složení
Chemické kotvy do betonu jsou tvořeny dvousložkovými pryskyřicemi, které obsahují živici a tvrdidlo smísené až při aplikaci v kartuši se statickým směšovačem. Mezi nejpoužívanější typy patří polyesterové, vinylesterové a epoxidové pryskyřice, lišící se pevností, chemickou odolností a cenou. Polyesterové kotvy mají pevnost v tahu obvykle kolem 10-15 MPa a jsou vhodné pro lehčí a střední zatížení. Vinylesterové kotvy dosahují pevnosti 20-25 MPa, nabízejí zvýšenou odolnost vůči chemikáliím a vlhkosti, a jsou vhodné pro použití i ve vlhkém prostředí. Epoxidové pryskyřice poskytují nejvyšší pevnost přesahující 30 MPa a výbornou odolnost vůči agresivním chemikáliím, což je předurčuje pro staticky náročné spoje.
Jak se liší chemické kotvy do betonu podle typu pryskyřice
| Typ pryskyřice | Pevnost v tahu (MPa) | Chemická odolnost | Cena |
|---|---|---|---|
| Polyesterová | 10-15 | Nízká | Nízká |
| Vinylesterová | 20-25 | Vysoká (včetně vlhkosti) | Střední |
| Epoxidová | >30 | Nejvyšší (agresivní prostředí) | Vysoká |
Vlastnosti chemických kotev určují jejich použití – od upevnění běžných hmoždinek v betonu a zdivu až po montáž těžkých konstrukcí vyžadujících vysokou pevnost a odolnost. Vinylesterové chemické kotvy, často používané i v sortimentu značky Fischer, disponují životností přes 50 let a atestem pro styk s pitnou vodou. Některé varianty vinylesterových pryskyřic umožňují aplikaci při teplotách až −20 °C a na vlhkém podkladu, což rozšiřuje možnosti použití ve stavebnictví.
Správný postup aplikace chemické kotvy zahrnuje přesné dávkování živice a tvrdidla, které se mísí v kartuši, a dodržení doby tvrdnutí, jež se u polyesterových pryskyřic pohybuje mezi 20 a 90 minutami při teplotě 18-22 °C. Vinylesterové a epoxidové směsi tvrdnou zpravidla do 40 minut za stejných podmínek. Dodržení těchto parametrů je klíčové pro dosažení maximální pevnosti spoje a bezpečnosti montáže.
Použití chemických kotev v praxi
Použití chemických kotev v praxi je v moderním stavebnictví velmi rozšířené díky jejich schopnosti pevně a spolehlivě fixovat závitové tyče, šrouby nebo výztuž v betonu, zdivu, kameni i porobetonu. Chemická kotva do betonu návod doporučuje přesné čištění otvoru a správné dávkování pryskyřice pro maximální pevnost spoje. Díky absenci expanze při vytvrzení se snižuje riziko prasknutí podkladu a umožňuje se kotvení blízko okrajů otvorů, což mechanické kotvy často neumožňují. Vinylesterová chemická kotva patří mezi nejpoužívanější typy kvůli vysoké pevnosti a odolnosti vůči chemickým vlivům.
Jak se používají chemické kotvy v praxi?

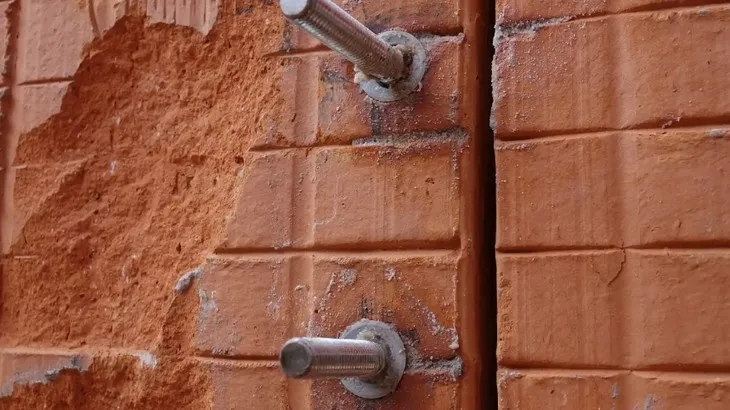

Chemické kotvy se používají k upevnění závitových tyčí, šroubů a výztuže v betonu, zdivu nebo kameni. Nejprve je nutné připravit otvor správného průměru a hloubky podle tabulky pevností chemických kotev Fischer či jiných výrobců. Po vyčištění otvoru od prachu a nečistot se aplikuje chemická pryskyřice, do které se vloží závitová tyč. Po ztuhnutí pryskyřice vznikne pevné a trvanlivé spojení. Tento postup minimalizuje riziko prasknutí materiálu, protože nevyvolává expanzi, a umožňuje kotvení i velmi blízko okrajů otvorů, což zvyšuje možnosti montáže na různorodých podkladech.
Jaké jsou výhody chemických kotev oproti mechanickým kotvám?
Chemické kotvy nevytvářejí expanzi během vytvrzování, čímž výrazně snižují riziko prasknutí betonu nebo zdiva. To je zásadní při kotvení těsně u hran otvorů, kde mechanické kotvy často selhávají. Umožňují rovněž rovnoměrné rozložení zatížení na podklad, což zvyšuje nosnost spoje. Výhody chemických kotev zahrnují:
- použití v různých materiálech jako beton, kámen a zdivo
- možnost montáže blízko okrajů bez oslabení podkladu
- vysokou pevnost spoje díky chemické reakci pryskyřice s podkladem
| Typ chemické kotvy | Vhodný materiál | Průměr otvoru (mm) |
|---|---|---|
| Vinylesterová kotva | Beton, kámen | 12-20 |
| Polyesterová kotva | Zdivo | 10-16 |
| Epoxidová kotva | Beton, zdivo | 14-25 |
Tip: Pro správnou montáž je nezbytné dodržet chemická kotva postup uvedený výrobcem a zkontrolovat dobu tvrdnutí, která se liší podle typu pryskyřice a okolní teploty.
Správný postup aplikace chemických kotev krok za krokem
Správný postup aplikace chemických kotev do betonu vyžaduje přesné dodržení několika kroků, které zajistí optimální pevnost spoje. Následující návod na použití chemické kotvy do betonu krok za krokem představuje osvědčený postup vhodný jak pro vinylesterové chemické kotvy, tak pro další typy používané ve stavebnictví.
Příprava otvoru
Vrták odpovídající průměru závitové tyče vytváří otvor o průměru 10-20 mm. Je nutné zajistit čistotu otvoru pomocí kartáčku, kterým se odstraní prach a nečistoty, následně se otvor vyfouká stlačeným vzduchem. Tato příprava je klíčová pro správnou přilnavost chemické kotvy do betonu.
Aplikace směsi a vložení závitové tyče
Směs aplikovaná statickým směšovačem se vpravuje do dvou třetin otvoru, směrem odspodu nahoru. Prvních 10 cm nanesené směsi se nevyužívá kvůli neúplnému promíchání složek. Závitová tyč se vkládá pomalu s krouživým pohybem, aby byla rovnoměrně obalena pryskyřicí a dosáhlo se maximální pevnosti spoje.
Doba vytvrzení a zatížení
Doba vytvrzení chemické kotvy je zpravidla 20-40 minut při teplotě 18-22 °C, přičemž závisí na druhu použité pryskyřice a okolních podmínkách. Po úplném vytvrzení je možné kotvu zatížit a pokračovat v montáži konstrukce bez rizika selhání spoje.
- Vrtání otvoru – použijte vrták o průměru 10-20 mm podle velikosti závitové tyče
- Čištění otvoru – kartáčkem a vyfukování stlačeným vzduchem zajistěte odstranění prachu
- Aplikace chemické kotvy – pomocí statického směšovače naneste směs do 2/3 otvoru odspodu nahoru
- Vložení závitové tyče – pomalým krouživým pohybem zajistěte rovnoměrné obalení pryskyřicí
- Vytvrzení – ponechte kotvu vytvrdnout 20-40 minut při teplotě 18-22 °C
- Zatížení – po vytvrzení kotvy lze montovat konstrukci
Tip: Výběr správné chemické kotvy do betonu ovlivní její pevnost, kterou lze ověřit v tabulkách pevností chemických kotev od výrobců, například chemických kotev Fischer.
Vlastnosti a nosnost chemických kotev
Vlastnosti a nosnost chemických kotev závisí na velikosti závitové tyče a druhu použité pryskyřice. Chemické kotvy do betonu C20/25 dokážou unést zatížení až 2 000 kg u kotvy M16. Nejčastěji používané typy pryskyřic jsou polyesterová, vinylesterová a epoxidová, přičemž vinylesterová pryskyřice nabízí nejlepší kombinaci odolnosti a životnosti.
Vinylesterová chemická kotva má životnost až 50 let a odolává mrazu do −20 °C, což ji předurčuje pro venkovní i náročné podmínky. Polyesterová pryskyřice je cenově dostupná, ale má kratší dobu životnosti a nižší odolnost vůči chemikáliím. Epoxidové pryskyřice tvrdnou nejrychleji a mají vysokou pevnost, ale jsou dražší. Tabulka pevností chemických kotev Fischer poskytuje přehled nosností a vhodného použití podle velikosti a typu kotvy.
Jak dlouho nechat zaschnout chemickou kotvu?
Doba vytvrzení chemických kotev v betonu třídy C20/25 se liší podle typu pryskyřice a okolní teploty. Epoxidové pryskyřice vytvrzují za 20 až 30 minut při teplotě 18-22 °C, což umožňuje rychlé zatížení kotvy. Polyesterové pryskyřice vyžadují delší dobu, obvykle 12 až 24 hodin, zejména při nižších teplotách. Vinylesterové kotvy kombinují rychlost a pevnost s dobou tvrdnutí mezi 30 minutami a 2 hodinami. Tepelné podmínky mají významný vliv na dobu vytvrzení – nižší teploty prodlužují tvrdnutí a mohou snížit pevnost spoje.
Jaký je správný postup při použití chemické kotvy?
Správný postup začíná vrtáním otvoru v betonu o průměru 10 až 20 mm podle velikosti závitové tyče. Po vrtání je nutné otvor důkladně očistit pomocí ocelového kartáčku a vyfoukat stlačeným vzduchem, aby se odstranily prach a nečistoty. Následně se aplikuje pryskyřice do přibližně 2/3 hloubky otvoru, aby se zajistilo rovnoměrné rozložení materiálu. Závitová tyč se vkládá s krouživým pohybem, čímž se zlepšuje přilnavost a pevnost spoje. Po aplikaci je nutné nechat chemickou kotvu vytvrdit po dobu 20 až 40 minut při optimální teplotě 18-22 °C, až poté může dojít k zatížení kotvy.
| Velikost závitové tyče | Maximální nosnost (kg) | Typ pryskyřice | Doba vytvrzení (při 20 °C) |
|---|---|---|---|
| M8 | 400 | Polyesterová, vinylesterová | 20 min – 24 hod |
| M10 | 700 | Polyesterová, epoxidová | 20 min – 12 hod |
| M12 | 1 200 | Vinylesterová, epoxidová | 30 min – 2 hod |
| M16 | 2 000 | Vinylesterová | 30 min – 2 hod |
Chemické kotvy podle typu betonu a prostředí
Chemické kotvy do betonu vyžadují přizpůsobení typu pryskyřice konkrétním podmínkám podkladu a prostředí. U vysokohodnotného betonu se doporučuje použití vinylesterové chemické kotvy, která zaručuje vysokou pevnost a odolnost vůči chemickým vlivům. Naopak lehký beton často obsahuje póry a přísady, což vyžaduje speciální kotvy s lepší přilnavostí a flexibilitou.
Chemická kotva funguje spolehlivě i při teplotách až −20 °C a na vlhkém povrchu, avšak správný chemická kotva postup musí respektovat tyto podmínky, aby nedošlo k oslabení spoje. Pro efektivní použití chemických kotev ve stavebnictví je nezbytné také dodržet dobu tvrdnutí podle návodu, která obvykle činí 30 až 60 minut v závislosti na pryskyřici a teplotě.
- Vinylesterová chemická kotva nabízí vysokou pevnost a odolnost v agresivním prostředí
- Kotvení do lehkého betonu vyžaduje hlubší vyčištění a speciální pryskyřici
- Tabulka pevností chemických kotev Fischer pomáhá vybrat správný typ podle zatížení
- Chemická kotva na hmoždinky se aplikuje do vyvrtaných otvorů s pečlivým čištěním vrtu
Jak se liší chemické kotvy do betonu podle typu pryskyřice
Výběr pryskyřice ovlivňuje pevnost kotvení i odolnost vůči teplotě a vlhkosti, proto je klíčové zvolit správný typ podle stavebních podmínek.
Bezpečnost a ochrana při práci s chemickými kotvami
Bezpečnost při práci s chemickými kotvami
Při manipulaci s chemickými kotvami do betonu je nezbytné používat ochranné rukavice z nitrilu nebo latexu a bezpečnostní brýle s boční ochranou. Vinylesterové a epoxidové pryskyřice obsahují chemické složky, které mohou způsobit podráždění kůže, očí i dýchacích cest. Práce musí probíhat v dobře větraném prostoru s minimálním průtokem vzduchu 10 m³/h na osobu, aby se zabránilo vdechování těkavých organických látek.
Opatření při aplikaci chemických kotev
Dodržování bezpečnostních pravidů zahrnuje:
- Použití ochranných rukavic a brýlí po celou dobu aplikace
- Zajištění větrání s výměnou vzduchu minimálně každých 30 minut v uzavřených prostorách
- Nepřekračování doporučeného postupu aplikace podle výrobce, zejména doby vytvrzení a správného míchání složek
- Zákaz konzumace jídla a pití v blízkosti pracoviště, aby se zabránilo kontaminaci
- Použití vhodného nářadí (aplikační pistole, statický směšovač) pro správné promíchání živice a tvrdidla
Rizika a časté chyby
Nedostatečná ochrana nebo aplikace v nevětraném prostoru může vést k podráždění sliznic, alergickým reakcím nebo chronickým respiračním potížím. Mezi časté chyby patří také nedostatečné očištění otvoru od prachu a neodstranění prvních 10 cm vytlačené směsi, což snižuje pevnost spoje a může způsobit selhání kotvy.
Tabulka bezpečnostních opatření při práci s chemickými kotvami
| Ochranné prostředky | Doporučené parametry | Poznámky |
|---|---|---|
| Rukavice | Nitrilové, tloušťka 0,2 mm | Odolnost vůči chemikáliím |
| Ochranné brýle | S boční ochranou, odolné proti postřiku | Prevence podráždění očí |
| Větrání | Min. 10 m³/h na osobu, výměna vzduchu každých 30 min | Snižuje koncentraci par |
| Pracovní oděv | Dlouhé rukávy, nepropustný materiál | Ochrana pokožky |
| Nářadí | Aplikační pistole, statický směšovač | Zajišťuje správné míchání složek |
Tip: Dodržení přesného chemická kotva postup včetně ochranných opatření minimalizuje riziko zdravotních komplikací a zaručuje maximální pevnost spoje v betonu.
Opravy a odstranění chemických kotev
Chemická kotva do betonu návod uvádí, že po vytvrzení je její odstranění obtížné a často vede k poškození podkladu. Proto se pro snadnější demontáž a opravy používají závitová pouzdra, která umožňují odšroubování kotvy bez destrukce betonu. Vinylesterová chemická kotva, díky vysoké pevnosti a odolnosti, zabezpečuje dlouhodobé upevnění, ale zároveň omezuje možnost jednoduchého vyjmutí.
Pro efektivní opravu kotvy bez poškození betonu se doporučují tyto postupy:
- Instalace závitových pouzder před aplikací chemické kotvy na hmoždinky
- Použití chemických kotev Fischer s ověřenými pevnostmi dle tabulky pevností chemických kotev
- Dodržení správného chemická kotva postup pro optimální vytvrzení a zajištění bezpečného upevnění
Tipy pro efektivní použití chemických kotev ve stavebnictví
Použití závitových pouzder výrazně zjednodušuje opravy a umožňuje opakované použití upevňovacích prvků, což je výhodou oproti mechanickým kotvám, které se po instalaci často poškodí. Správný výběr kotvy a dodržení návodu minimalizuje riziko nutnosti náročných zásahů do betonu.
Časté dotazy o chemických kotvách do betonu (FAQ)
Otázka: Jaký je správný postup při aplikaci chemické kotvy do betonu?
Vrtání otvoru průměru 10-20 mm, čištění ocelovým kartáčkem a vyfoukání stlačeným vzduchem, aplikace směsi do 2/3 hloubky, vložení závitové tyče s krouživým pohybem a vytvrzení 20-40 minut při 18-22 °C.
Otázka: Jak dlouho trvá vytvrzení chemické kotvy?
Doba vytvrzení závisí na typu pryskyřice a okolní teplotě, obvykle 20 minut až 24 hodin, vinylesterová chemická kotva tvrdne rychleji než polyesterová.
Otázka: Jaká je nosnost chemických kotev M10 v betonu?
Kotva M10 s vrtákem 12 mm a hloubkou 90-100 mm dosahuje nosnosti 500-700 kg v betonu třídy C20/25 podle tabulek pevností chemických kotev Fischer.
Otázka: Jaké jsou hlavní typy pryskyřic používaných v chemických kotvách?
Polyesterové, vinylesterové a epoxidové pryskyřice, přičemž vinylesterová chemická kotva nabízí nejlepší kombinaci pevnosti a odolnosti vůči vlhkosti.
Otázka: Lze chemické kotvy použít v mrazu?
Vinylesterové kotvy jsou vhodné pro aplikaci až do −20 °C, polyesterové pryskyřice vyžadují teploty nad +5 °C.
Otázka: Proč je nutné vynechat prvních 10 cm aplikované směsi?
Prvních 10 cm není plně promícháno kvůli charakteru statického směšovače, což snižuje pevnost spoje.
Otázka: Jaké příslušenství je potřeba pro montáž chemických kotev?

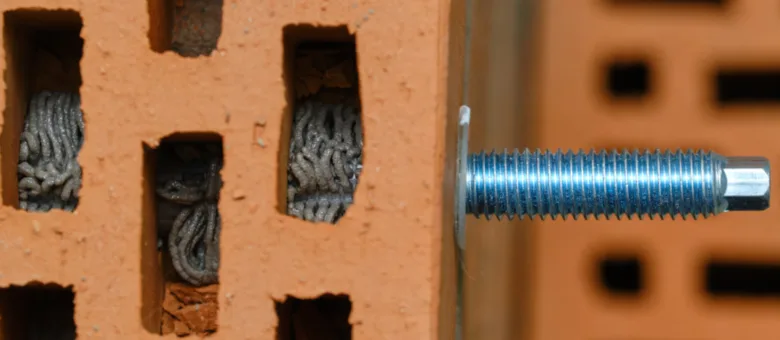

Aplikační pistole, dvoukomorové kartuše, statický směšovač, ocelové kartáčky a plastová sítka pro kotvení do dutých materiálů.
Otázka: Jaká je výhoda chemických kotev oproti mechanickým?
Chemické kotvy nevytvářejí expanzi, snižují riziko prasklin a umožňují kotvení blízko okrajů otvorů bez poškození betonu.
Otázka: Jak se čistí otvor před aplikací chemické kotvy?
Otvor se vyčistí ocelovým kartáčkem a vyfouká stlačeným vzduchem, aby se odstranily prach a zbytky, což zajistí správnou adhezi.
Otázka: Je možné chemickou kotvu po vytvrzení odstranit?
Po vytvrzení je kotva pevně spojená s betonem a obtížně odstranitená; pro demontáž se používají speciální závitová pouzdra.
Otázka: Jaká je životnost vinylesterových chemických kotev?
Životnost vinylesterových kotev dosahuje až 50 let, mají atesty pro styk s pitnou vodou a odolnost vůči chemickému namáhání.
Otázka: Jaká je optimální teplota pro aplikaci polyesterových chemických kotev?
Optimální teplota leží mezi +5 °C a +30 °C, při nižších teplotách se prodlužuje doba vytvrzení.
Otázka: Jak ovlivňuje teplota dobu vytvrzení chemické kotvy?
Nižší teploty zpomalují vytvrzení; při 18-22 °C trvá 20-40 minut, při nižších teplotách až několik hodin.
Otázka: Jak se liší použití chemických kotev v různých typech betonu?
Pro vysokohodnotný a lehký beton je nutné zvolit vhodnou pryskyřici a upravit postup vrtání a čištění, aby byla zachována nosnost.
Otázka: Jaká bezpečnostní opatření je nutné při práci s chemickými kotvami?
Používejte ochranné rukavice a brýle, pracujte v dobře větraných prostorách a vyhýbejte se kontaktu směsi s kůží a očima kvůli chemickému složení.
