Správné armování a bednění betonového věnce zajistí jeho pevnost a dlouhou životnost celé konstrukce. Výztuž věnce a správné použití třmínků výrazně ovlivňují stabilitu stavby, zatímco precizní betonáž věnce minimalizuje riziko trhlin a deformací. Naučte se klíčové postupy, které zabrání častým chybám a zajistí bezpečný základ vašeho domu.
⭐ Co byste měli vědět
- Betonový věnec je nosný horizontální prvek, který rozkládá zatížení po zdivu.
- Výztuž se skládá z ocelových prutů průměru 6-16 mm, běžně 8-16 mm pro podélnou výztuž.
- Pro třmínky o rozměru 15×18 cm je potřeba armatura délky 82 cm.
- Betonáž věnce trvá cca 2 hodiny, plná pevnost betonu se dosahuje za 28 dní.
- Bednění musí být stabilní a pevné, často se používají prkna, OSB desky nebo věncové tvárnice.

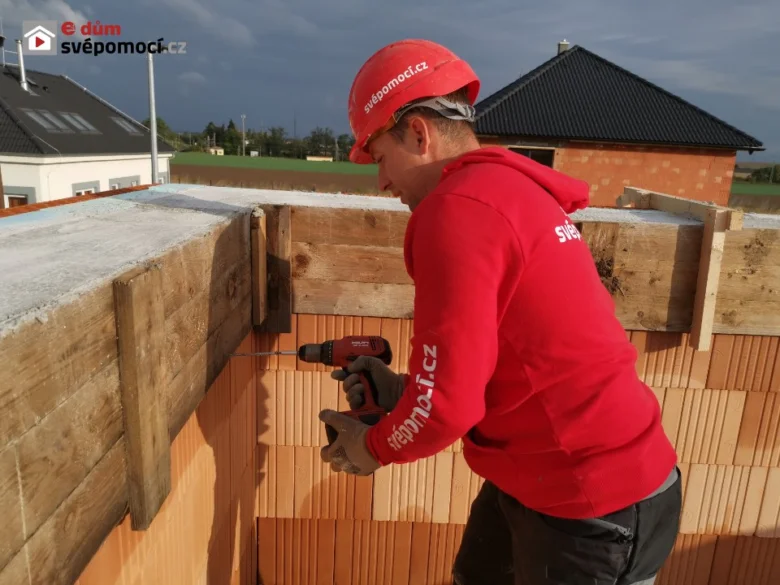

Jak správně vyrobit a upevnit bednění pro betonový věnec
Bednění betonového věnce se vyrábí nejčastěji z prken, OSB desek nebo věncových tvárnic a musí být pevné, stabilní a dobře upevněné k nosnému zdivu. Ideální tloušťka bednění pro věnec je minimálně 2 cm, což zajistí dostatečnou pevnost při betonáži věnce a zabrání deformacím. Pro upevnění bednění k nosné konstrukci se nejčastěji používají turbošrouby, které umožňují pevné a rychlé přichycení bez rizika uvolnění během zpracování betonu.
Při montáži bednění věnce je potřeba dbát na stabilitu a přesné umístění, aby výztuž věnce a třmínky ve věnci byly správně zakryty betonem a nevyčnívaly. Bednění z věncových tvárnic může být výhodné při rekonstrukcích, například při tom, jak vyztužit betonový věnec na starém domě, protože usnadňuje přesné tvarování a montáž.
- Použijte prkna nebo OSB desky s tloušťkou minimálně 20 mm
- Připevněte bednění k nosné zdi pomocí turbošroubů v pravidelných intervalech
- Zajistěte stabilitu bednění, aby během betonáže nevznikly pohyby
- V případě starších staveb lze využít věncové tvárnice pro snadnější montáž bednění
Jak udělat bednění pro betonový věnec
Správná montáž bednění zamezí deformacím a zajistí pevnost betonu ve věnci, což je základ pro dlouhodobou stabilitu konstrukce.

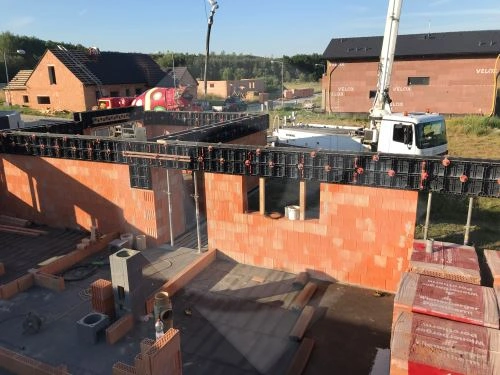

Jak připravit a svázat armaturu (roxory) do věnce
Správné armování a bednění betonového věnce vyžaduje přesný výběr materiálů a pečlivou montáž výztuže. Následující postup popisuje, jak vybrat ocelové pruty a jak je správně svázat do sítě s využitím distančních podložek, které zajistí požadované krytí výztuže betonem.
Jak správně vybrat průměr a délku roxorů do betonového věnce
Pro betonový věnec se používají ocelové pruty (roxory) o průměru 6 až 16 mm, přičemž konkrétní volba závisí na projektové dokumentaci a požadované pevnosti betonu ve věnci. Standardní délka třmínků je 82 cm pro věnec o rozměru 15×18 cm, což umožňuje pevné obepnutí podélných prutů a správné armování rohů věnce. Třmínky ve věnci tvoří základní prostorové vyztužení, které zabraňuje deformacím při betonáži věnce. Použití prutů s nevhodným průměrem nebo délkou může vést k nedostatečné pevnosti konstrukce a problémům při betonáži.
Jak správně svázat armaturu do sítě s použitím distančních podložek
Armatura se skládá z ocelových prutů, které je třeba svázat do pevné sítě pomocí vázacího drátu. Vázání zajistí stabilitu výztuže během betonáže věnce a zabraňuje posunu prutů. Pro správné umístění armatury je nezbytné použít distanční podložky, které zajišťují správné krytí armatury betonem. Toto krytí chrání výztuž před korozí a prodlužuje životnost konstrukce. Bez dostatečného krytí může dojít k expozici armatury vlivem vlhkosti, což výrazně oslabuje pevnost betonu i celé stavby. Montáž bednění věnce musí umožnit pevné upevnění výztuže a zabránit jejímu posunu během betonáže.
- Použijte vázací drát pro pevné svázání roxorů do sítě
- Umístěte distanční podložky rovnoměrně k zajištění minimálního krytí 3 cm
- Zkontrolujte pevnost a stabilitu armatury před betonáží věnce
- Věnujte pozornost armování rohů věnce, kde je vyšší namáhání struktury
Tip: Častou chybou je nedostatečné krytí armatury, které vede k rychlé korozi roxorů a snížení pevnosti věnce. Pro správné armování rohů věnce doporučuji zvýšit počet třmínků a pečlivě zajistit jejich svázání.
Postup betonáže věnce krok za krokem
Postup betonáže věnce krok za krokem vyžaduje pečlivý přístup k rozprostření a vibraci betonu, stejně jako správnou dobu odstranění bednění. Níže najdete detailní návod, který zajistí pevnost betonu ve věnci a správné armování rohů věnce.
Jak správně rozprostřít a vibrovat beton během betonáže věnce
Betonáž věnce začíná nalitím betonu do bednění věnce, kde je nutné beton rovnoměrně rozprostřít, aby vyplnil celý prostor bez mezer. Vibrace betonu pomáhají odstranit vzduchové bubliny, které by mohly snížit pevnost betonu ve věnci. Doba betonáže věnce obvykle trvá přibližně 2 hodiny, během kterých je nutné beton postupně vibrovat pomocí vibrační jehly nebo deskového vibrátoru, a to zejména v blízkosti armování a rohů věnce. Správná vibrace zajišťuje soudržnost betonu s výztuží a zabraňuje vzniku dutin, které mohou ohrozit trvanlivost konstrukce. Nezapomeňte, že třmínky ve věnci musí být pevně zakotveny, aby beton mohl správně obtékat armování.
Kdy a jak odstranit bednění po betonáži
Bednění věnce je vhodné nechat na místě minimálně 7 dní, což je doba, kdy beton dosahuje dostatečné pevnosti pro bezpečné odstranění podpory. Během této doby beton pokračuje v tuhnutí a zvyšování pevnosti, která dosahuje plné hodnoty přibližně za 28 dní. Při odstraňování bednění je nutné postupovat opatrně, aby nedošlo k narušení armování rohů věnce nebo deformaci čerstvého betonu. Správné bednění zároveň pomáhá zajistit rovnoměrný tlak na beton během tuhnutí a přispívá k dosažení požadované pevnosti betonu ve věnci. Nedostatečná péče nebo předčasné odstranění bednění může vést k prasklinám a snížení pevnosti konstrukce.
- Nalití betonu – beton rovnoměrně nalijte do připraveného bednění
- Vibrování betonu – použijte vibrační jehlu k odstranění vzduchových bublin
- Kontrola armování – ujistěte se, že výztuž věnce není posunuta během betonáže
- Ošetření betonu – udržujte beton vlhký během prvních 7 dní zrání
- Odstranění bednění – po 7 dnech opatrně sundejte bednění, aby nedošlo k poškození
- Dokončení zrání – beton pevně zraje dalších 21 dní pro dosažení maximální pevnosti
Jak zajistit správnou pevnost a krytí výztuže
Správné armování a bednění betonového věnce vyžaduje přesné dodržení norem pro krytí výztuže a správné uspořádání třmínků i podélné výztuže. Tyto parametry zajišťují dostatečnou pevnost betonu ve věnci a ochranu ocelových prutů před korozí, čímž se prodlužuje životnost konstrukce.
Jak zajistit správné krytí výztuže betonem pro ochranu proti korozi
Krytí výztuže betonem je klíčové pro zabránění korozi ocelových prutů, která by mohla významně oslabit pevnost betonu ve věnci. Správné krytí se dosahuje upevněním třmínků ve věnci ve vzdálenosti 15×18 cm, přičemž délka třmínků činí standardně 82 cm. Použití distančních podložek zajistí, že výztuž nebude přímo ležet na bednění, a beton ji tak dokonale obklopí. Nedostatečné krytí bývá častou chybou, která vede k rychlejšímu zhoršení konstrukce vlivem vlhkosti a chemických reakcí.
| Prvek | Rozměr / Vzdálenost | Funkce |
|---|---|---|
| Vzdálenost třmínků | 15 × 18 cm | Udržení tvaru a rozestupů |
| Délka třmínků | 82 cm | Stabilizace výztuže ve věnci |
| Krytí výztuže | min. 25 mm | Ochrana proti korozi |
Jak správně napojit podélnou výztuž pomocí příložek v rozích věnce
Podélná výztuž ve věnci musí být v rozích pevně napojena pomocí příložek, což zajišťuje kontinuitu armování a dostatečnou pevnost rohů věnce. Příložky se spojují svařením nebo vázáním a musí být správně umístěny v bednění, které je nutné pevně upevnit a přizpůsobit tvaru rohů. Jak správně armovat a bednit betonový věnec vyžaduje tuto pečlivost, aby nedocházelo k průsakům betonu a případnému oslabení konstrukce. Správné armování rohů věnce je zásadní pro přenášení zatížení a stabilitu celé stavby.
Armování a bednění v rozích a složitých tvarech věnce
V rozích věnce je armování nejvíce náročné na přesnost a pevnost napojení výztuže. Správné armování rohů věnce vyžaduje použití příložek, které zajistí pevné spojení podélných prutů a zabrání jejich posunu během betonáže věnce. Příložky musí být umístěny tak, aby přesahovaly minimálně 40 cm, což odpovídá normám armování a zajišťuje dostatečnou pevnost betonu ve věnci. Bednění věnce v rozích musí být pevně upevněno a přesně přizpůsobeno tvaru, aby se zabránilo průsakům betonu a deformacím tvaru věnce.
Tvar věnce ovlivňuje způsob upevnění bednění – u složitých rohů je vhodné použít speciální výztužné prvky a dostatečný počet třmínků ve věnci, které stabilizují konstrukci. Častou chybou při armování a bednění betonového věnce je nedostatečné překrytí výztuže a špatné upevnění bednění, což může vést k oslabení věnce a vzniku trhlin.
Tipy pro armování a bednění rohů věnce:
- Používejte příložky s minimálním přesahem 40 cm pro napojení výztuže
- Bednění pevně upevněte, zejména v rozích, aby se zabránilo průsakům betonu
- Přizpůsobte bednění složitým tvarům věnce pomocí výztužných prvků a dostatečného počtu třmínků
- Kontrolujte správné umístění výztuže v rohu betonového věnce dle norem armování
- Vyvarujte se nedostatečné fixace výztuže, která může způsobit posun během betonáže
Dodržení těchto zásad výrazně zlepší pevnost a trvanlivost věnce a minimalizuje riziko konstrukčních vad.
Technické normy a předpisy vztahující se k armování a bednění betonového věnce
ČSN normy, zejména ČSN EN 1992-1-1 (Eurokód 2) a ČSN 73 1201, stanovují přesné požadavky na armování a bednění betonového věnce, které zajišťují jeho statickou bezpečnost a trvanlivost. Minimální krytí výztuže musí být u běžných konstrukcí 25 mm, u agresivnějšího prostředí až 40 mm, aby byla armatura chráněna před korozí a mechanickým poškozením. Krytí armatury zajišťují distanční podložky, které musí být pevně fixovány, aby nedošlo k posunu během betonáže.
Pro armování věnce se používají ocelové pruty o průměru 8 až 16 mm pro podélnou výztuž a 6 mm pro třmínky, které se umisťují ve vzdálenosti maximálně 150 mm od sebe. Třmínky musí být ohnuty do rozměru 150 x 180 mm, přičemž délka třmínků je obvykle 82 cm. V rozích věnce je nutné zajistit správné napojení podélné výztuže pomocí příložek nebo přesahů minimálně 40 násobku průměru prutu, aby se zabránilo vzniku tahových napětí a oslabení konstrukce.
Bednění musí být vyrobeno z pevných materiálů, jako jsou prkna, OSB desky nebo prefabrikované věncovky, které zároveň mohou sloužit jako tepelná izolace. Bednění se pevně připevňuje k nosnému zdivu například turbošrouby, přičemž vrtání do cihel se provádí bez příklepu, aby nedošlo k poškození zdiva. Stabilita bednění musí odolat tlaku čerstvého betonu a výztuže bez deformací nebo prasklin.
Betonáž věnce musí probíhat kontinuálně, aby se zabránilo vzniku studených spár. Beton s pevností minimálně C25/30 se vlivem vibrace rovnoměrně rozprostře a odstraní vzduchové bubliny, které by mohly snížit pevnost konstrukce. Po betonáži je nutné udržovat beton vlhký po dobu minimálně 7 dní, přičemž plné vyzrání a dosažení projektové pevnosti betonu trvá 28 dní. Bednění by mělo zůstat na místě minimálně 48 hodin, než se sundá, aby beton získal dostatečnou počáteční pevnost.
Tip: Častou chybou je nedostatečné krytí armatury, které vede k rychlé korozi výztuže a následnému poškození věnce. Proto vždy zajistěte pevné distanční podložky a kontrolujte umístění výztuže před betonáží.
Dodržení těchto technických norem a předpisů je nezbytné pro správné armování a bednění betonového věnce, které zaručí dlouhodobou stabilitu a bezpečnost konstrukce. Pro koho se tento přístup hodí? Pro všechny stavby s nosnou zdí, kde je požadována vysoká pevnost a odolnost věnce. Naopak pro malé nepodsklepené stavby s nízkým zatížením lze použít jednodušší řešení s menšími požadavky na armování a bednění.
Kontrola kvality a testování věnce po betonáži
Kontrola kvality věnce po betonáži je klíčová pro dlouhodobou pevnost betonu ve věnci a bezpečnost celé konstrukce. Vizuální kontrola zahrnuje ověření správného krytí výztuže, zejména třmínků ve věnci a armování rohů věnce, a kontrolu absence trhlin či jiných poškození bednění věnce. Měření krytí výztuže by mělo odpovídat projektové dokumentaci, obvykle minimálně 20 mm, aby byla zajištěna ochrana proti korozi. Pevnost betonu ve věnci dosahuje plné hodnoty po 28 dnech od betonáže věnce, proto je testování věnce po betonáži nezbytné zejména v tomto období.
Pro zajištění správné kvality doporučuji odbornou revizi konstrukce stavebním dozorem nebo statikem. Kontrola kvality věnce by měla zahrnovat:
- Ověření správného uložení a svařování roxorů v bednění věnce
- Měření krytí výztuže a kontrolu rovnoměrnosti rozmístění třmínků ve věnci
- Vizuální kontrolu betonáže věnce na praskliny či nehomogennosti
- Provádění testů pevnosti betonu, například pomocí válcových vzorků nebo ultrazvukových metod
- Konzultaci výsledků s odborníkem pro doporučení případných oprav nebo opatření
Takto provedená kontrola kvality věnce zajistí správnou pevnost a životnost betonové konstrukce.
Časté dotazy
Jak správně umístit roxory do bednění betonového věnce?
Roxory se svazují do sítě s průměrem 6-16 mm, třmínky mají 82 cm délku, a musí být upevněny distančními podložkami pro správné krytí betonem.
Kdy je ideální čas na odstranění bednění po betonáži věnce?
Bednění se obvykle odstraňuje po minimálně 7 dnech od betonáže, beton dosahuje plné pevnosti za 28 dní.
Jaká je správná vzdálenost třmínků ve věnci?
Třmínky mají rozměr 15×18 cm a vzdálenost mezi nimi respektuje tyto normy, délka třmínků je 82 cm.
Jak dlouho trvá betonování věnce?
Samotná betonáž věnce trvá přibližně 2 hodiny, během kterých je potřeba beton vibrovat a rovnoměrně rozprostřít.
Jak zajistit správné krytí armatury betonem?
Použijte distanční podložky, které zajistí minimální krytí podle ČSN norem a ochrání armaturu před korozí.
Jak správně vyrobit a upevnit bednění pro betonový věnec?
Bednění by mělo být pevné a těsné, doporučuje se použít dřevěné nebo kovové formy s tloušťkou minimálně 25 mm a upevnit je s rozestupy max. 50 cm.
Jak připravit a svázat armaturu (roxory) do věnce?
Roxory se svazují drátem na křížení, s minimálním krytím 3 cm od okraje bednění a rozestupy osových tyčí by měly být 15-20 cm.
Jak řešit armování a bednění věnce v rozích a u složitých tvarů?
V rozích je potřeba zakládat výztuž s ohybem 90° nebo 135°, s minimálním zaklapnutím 30 násobku průměru roxoru, a bednění pevně fixovat, aby se zabránilo deformacím.
Jak postupovat při betonáži věnce krok za krokem?
Nejdříve se upevní bednění, poté armatura, beton se nalévá rovnoměrně a hutní vibračním zařízením, a nakonec se povrch uhladí, vše během 2-3 hodin.
Jak zajistit správnou pevnost a krytí výztuže ve věnci?
Krytí by mělo být minimálně 30 mm, a pevnost betonu by měla odpovídat třídě C20/25, což zajistí dostatečnou ochranu a únosnost.
Jak a kdy odstranit bednění po betonáži věnce?
Bednění lze odstranit po 48 hodinách při teplotě nad 20 °C, nebo po 72 hodinách při nižších teplotách, aby beton dosáhl minimální pevnosti.
Jaké jsou typické chyby při armování a bednění betonového věnce a jak se jim vyhnout?
Mezi časté chyby patří nedostatečné krytí výztuže, špatné svázání roxorů a nepevné bednění; vyhnout se jim lze důslednou kontrolou a dodržováním norem.
